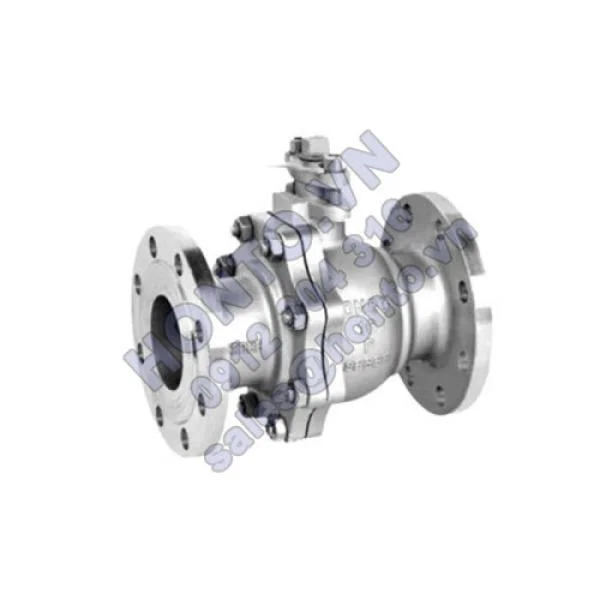

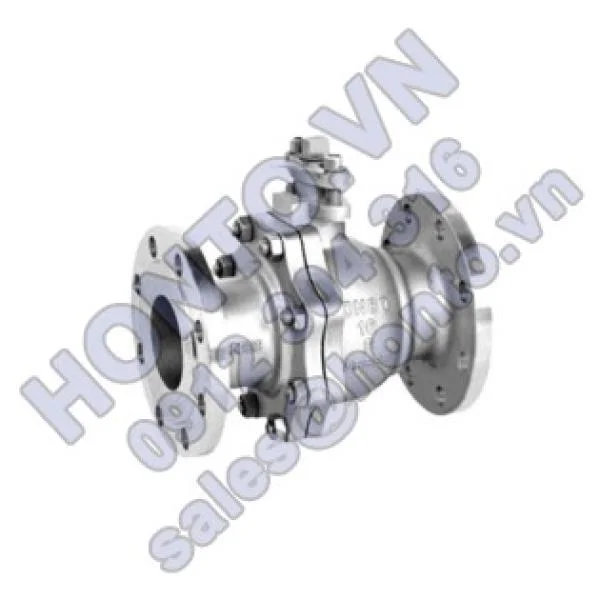

GB Ball Valve

VAN BI INOX TIÊU CHUẨN BS




Main Performance of GB Ball Valve

PHẠM VI TÍNH NĂNG CHÍNH VAN BI INOX TIÊU CHUẨN BS

Thông số thử nghiệm của Van bi inox tiêu chuẩn BS

Testing Pressure (Mpa)

ÁP suất thử nghiệm

Nominal Pressure (Mpa)
1.6 2.5 4.0 6.4

Surface-hardness Testing

Thử nghiệm độ cứng thân vỏ

2.4 3.8 6.0 9.6

Seal testing (lq)

Thử nghiệm làm kín (dung dịch)

1.8 2.8 4.4 7.0

Seal testing (gas)

Thử nghiệm làm kín (gas)

0.5-0.7
Applied Midium Vật chất C Water, Steam, Oil Nước, hơi nước, dầu P Nitric Acid Axit nitric R Acetic Acid Axit acetic
Applied Temprature Nhiệt độ ≤ 200ºC

Chiều dài kết cấu Structure Length: GB1221, ANSI B16.10

Tiêu chuẩn mặt bích Flange Standard: JBT9, ANSI B16.5

Thử nghiệm và kiểm nghiệm Inspection&Testing: ZBJ16006, API598

KÍCH CỠ KẾT NỐI CHÍNH VAN BI INOX TIÊU CHUẨN BS

Main connention Dinmensions of GB Ball Valve

Kích cỡ chinh của Van bi inox tiêu chuẩn BS

Type Model Đường kính định mức DN(mm) Dimension (mm) Kích cỡ mm
L D D1 D2 b-f z-Ød H W

Q41F-16

Q41Y-16

Q341F-16

Q341Y-16

Q641F-16

Q641Y-16

15 130 95 65 45 14-2 4-Ø14 65 115
20 140 105 75 55 14-2 4-Ø14 75 130
25 150 115 85 65 14-2 4-Ø14 85 150
32 165 135 100 78 16-2 4-Ø18 95 190
40 180 145 110 85 16-3 4-Ø18 105 230
50 200 160 125 100 16-3 4-Ø18 115 240
65 220 180 145 120 18-3 8-Ø18 145 280
80 250 195 160 135 20-3 8-Ø18 160 310
100 280 215 180 155 20-3 8-Ø18 185 330
125 320 245 210 185 22-3 8-Ø25 215 600
150 360 280 240 210 34-3 8-Ø23 245 800
200 400 335 295 265 26-3 12-Ø23 300 1000
250 450 405 355 320 30-3 12-Ø25 380 1200

Q41F-25

Q41Y-25

Q341F-25

Q341Y-25

Q641F-25

Q641Y-25

15 130 95 65 45 14-2 4-Ø14 65 115
20 140 105 75 55 14-2 4-Ø14 75 130
25 150 125 85 65 14-2 4-Ø14 85 150
32 165 135 100 78 16-2 4-Ø18 95 190
40 180 145 110 85 18-3 4-Ø18 105 230
50 200 160 125 100 20-3 4-Ø18 115 240
65 220 180 145 120 22-3 8-Ø18 145 280
80 250 195 160 135 22-3 8-Ø18 160 310
100 280 230 190 160 24-3 8-Ø23 185 330
125 320 270 220 188 28-3 8-Ø25 215 600
150 360 300 250 218 30-3 8-Ø25 245 800
200 400 360 310 278 34-3 12-Ø25 300 1000
250 450 425 370 332 36-3 12-Ø30 380 1200

KÍCH CỠ KẾT NỐI CHÍNH VAN BI INOX TIÊU CHUẨN BS

Main connention Dinmensions of GB Ball Valve

Type Model Đường kính định mức DN(mm) Dimension (mm) Kích cỡ mm
L D D1 D2 D6 b-f z-Ød H W

Q41F-40

Q41Y-40

Q341F-40

Q341Y-40

Q641F-40

Q641Y-40

15 130 95 65 45 40 16-2 4-Ø14 70 115
20 140 105 75 55 51 16-2 4-Ø14 80 130
25 150 115 85 65 58 16-2 4-Ø14 90 150
32 180 135 100 78 66 18-3 4-Ø18 100 190
40 200 145 110 85 78 18-3 4-Ø18 110 230
50 220 160 125 100 88 20-3 4-Ø18 120 240
65 250 180 145 120 110 22-3 8-Ø18 150 280
80 280 195 160 135 121 22-3 8-Ø18 170 310
100 320 230 190 160 150 24-3 4-Ø23 190 330
125 360 270 220 188 178 28-3 8-Ø25 220 600
150 400 300 250 218 204 30-3 8-Ø25 250 800
200 550 375 320 282 260 38-3 12-Ø30 390 1200

Q41F-64

Q41Y-64

Q341F-64

Q341Y-64

Q641F-64

Q641Y-64

15 140 105 75 55 40 18-2 4-Ø14 75 115
20 160 125 90 68 51 20-2 4-Ø18 85 130
25 180 135 100 78 58 22-2 4-Ø18 95 150
32 200 150 110 82 66 24-2 4-Ø23 105 190
40 220 165 125 95 76 24-3 4-Ø23 120 230
50 250 175 135 105 88 26-3 4-Ø23 130 240
65 280 200 160 130 110 28-3 8-Ø23 160 280
80 320 210 170 140 121 30-3 8-Ø23 180 310
100 360 250 200 168 150 32-3 8-Ø25 200 330
125 381 295 240 202 178 36-3 8-Ø30 230 600
150 403 340 280 240 204 38-3 8-Ø34 260 800
200 502 405 345 300 260 44-3 12-Ø34 400 1200

LẮP ĐẶT, BẢO DƯỠNG VAN BI INOX TIÊU CHUẨN BS

1. Van bi inox tiêu chuẩn BS HONTO cần được cất giữ trong nhà khô thoáng, hai đầu van cần được bịt kín.

2. Nếu cất giữ van công nghiệp trong thời gian dài, cần kiểm tra và làm sạch định kì, đặc biệt chú ý giữ sạch bề mặt làm kín, tránh gây ra hư hỏng.

3. Trước khi lắp cần đối chiếu chính xác các kí hiệu trên van bi inox tiêu chuẩn BS HONTO và yêu cầu sử dụng có phù hợp hay không.

4. Trước khi lắp cần kiểm tra lòng van công nghiệp và bề mặt làm kín, nếu có bụi bẩn cần dùng vải lau sạch.

5. Trước khi lắp đặt, kiểm tra bọc ty có nén chặt không, đảm bảo tính làm kín của bọc ty, đồng thời không cản trở chuyển động của ty van.

6. Sau khi lắp xong và tiến hành thử nghiệm áp suất hệ thống và đường ống, đảm bảo van bi inox tiêu chuẩn BS HONTO ở vị trí mở hoàn toàn.

7. Trong quá trình sử dụng, nên mở hoặc đóng hoàn toàn cánh van, không nên mở từng phần cánh van để điều chỉnh lưu lượng.

8. Khi sử dụng, thường xuyên tra chất bôi trơn cho ren hình thang của ty van công nghiệp.

9. Khi mở hoặc đóng van thủ công, nên thao tác bằng tay vô lăng, không được sử dụng đòn bẩy hoặc công cụ khác.

10. Sau khi sử dụng van bi inox tiêu chuẩn BS HONTO cần kiểm tra định kì độ mài mòn bề mặt làm kín và ty van, kiểm tra miếng đệm, bọc ty. Nếu hỏng hóc mất tác dụng, kịp thời sửa chữa hoặc thay mới.

SỬ DỤNG VÀ SỬA CHỮA VAN BI INOX TIÊU CHUẨN BS

1. Sau khi lắp xong và tiến hành thử nghiệm áp suất của hệ thống và đường ống, van cần phải ở vị trí mở hoàn toàn, không được mở từng mức cánh van để xả gấp hoặc điều chỉnh lưu lượng.

2. Các vị trí ren trên bề mặt van bi inox tiêu chuẩn BS HONTO, ty van và đai ốc ty van, vị trí giữa đai ốc ty van và giá đỡ van dễ bị tích bụi ố bẩn, dẫn tới van bị mòn gỉ, vì thế cần thường xuyên làm sạch.

3. Khi thao tác van công nghiệp bằng tay vô lăng, người dùng không được sử dụng đòn bảy hoặc các công cụ khác để tăng lực momen xoắn.

4. Sau khi sử dụng xong, cần kiểm tra định kì van, tình trạng làm kín và tình trạng mài mòn của bề mặt làm kín; bọc ty có bị lão hóa hay vô hiệu không; thân van có hiện tượng mòn gỉ không, nếu phát hiện các hiện tượng trên cần kịp thời sửa chữa hoặc thay thế. Đối với các dung dịch như nước, dầu, chúng tối kiến nghị cứ 3 tháng kiểm tra một lần, đối với các chất có tính ăn mòn, cứ 1 tháng cần kiểm tra một lần, hoặc kiểm tra theo quy định của từng địa phương.

5. Van công nghiệp sau khi được kiểm tra và sửa chữa cần tiến hành lắp đặt, điều chỉnh lại từ đầu, cần thử nghiệm tính năng làm kín, đồng thời người dùng cần giữ lại chứng từ chi tiết các linh kiện đã thay thế để đối chiếu về sau.

6. Van bi inox tiêu chuẩn BS HONTO khi thay thế bọc ty, gioăng, đai ốc, người dùng có thể lựa chọn kích cỡ phù hợp và tự mình thay thế, hoặc đặt thêm linh kiện dự phòng khi đặt hàng. Không được phép mở nắp van, thay thế đai ốc hoặc bọc ty khi van trong trạng thái có áp suất. Sau khi đã thay thế miếng đệm bọc ty và đai ốc, cần tiến hành thử nghiệm áp suất của van công nghiệp, đủ tiêu chuẩn mới tiếp tục sử dụng.

7. Thay thế bọc ty van bi inox tiêu chuẩn BS

7.1. Khi trong van công nghiệp không có áp suất mới được thay bọc ty.

7.2. Dùng công cụ chuyên dụng nới lỏng chụp nén và nắp nén, chú ý không làm xước bề mặt ty van bi inox tiêu chuẩn BS.

7.3. Lấy bọc ty ra, thay bọc ty mới và đóng kín khoang bọc ty.

7.4. Vặn chặt đai ốc, nắp nén và chụp nén bọc ty.

7.5. Chuyển động tay vô lăng, nâng hạ ty van, kiểm tra bọc ty có bị rò rỉ không, nếu có cần vặn chặt đai ốc.

8. Người dùng có thể tự tiến hành sửa chữa bề mặt làm kín, cần đảm bảo tính làm kín, áp suất đạt yêu cầu mới được sử dụng.

9. Các linh kiện trong van bi inox tiêu chuẩn BS HONTO nên được thay mới thay vì sửa chữa, khi thay mới cần lựa chọn linh kiện của nhà sản xuất, nếu thời gian không cho phép, người dùng cần dựa theo tiêu chuẩn linh kiện của nhà sản xuất, sau khi kiểm tra đủ tiêu chuẩn mới được thay thế. HONTO sẽ không chịu trách nhiệm đối với những linh kiện không do mình cung cấp.

10. Các linh kiện chịu áp của van công nghiệp nên được thay mới, nếu phát hiện các linh kiện này có thời gian sử dụng quá lâu và ảnh hưởng tới vấn đề an toàn, khi đó, cần thay mới van.

11. Không được phép hàn nối sửa chữa trên thân van khi đang sử dụng.

12. Khi van công nghiệp đang vận hành, không được gõ vào van, đè vật nặng lên van hoặc có người đứng cạnh van.

13. Khi nhiệt độ vỏ van tăng cao cần thiết lập kí hiệu cảnh báo, hoặc để van cách li khỏi nhân viên nhằm tránh bị bỏng.

14. Về vấn đề lắp đặt, sử dụng, bảo dưỡng và cất giữ các thiết bị điện, mời quý khách tham khảo “ HDSD thiết bị điện HONTO”.

LƯU Ý VAN BI INOX TIÊU CHUẨN BS :

Số liệu, hình ảnh chỉ mang tính chất tham khảo, có thể thay đổi mà không báo trước. Giá cả và thông tin chi tiết về Van bi inox tiêu chuẩn BS, mời quý khách hàng liên hệ với chúng tôi.
