Mặt bích Class 150 là gì?

Mặt bích class 150 là gì? Việc lựa chọn sai mặt bích trong thiết kế hệ thống đường ống không chỉ dừng lại ở vấn đề lãng phí ngân sách mà còn tiềm ẩn nguy cơ rò rỉ, cháy nổ hoặc hỏng hóc toàn diện. Một trong những khái niệm phổ biến nhất nhưng cũng gây nhầm lẫn nhiều nhất chính là mặt bích tiêu chuẩn 150.

Nhiều kỹ thuật viên và đơn vị thu mua thường mặc định hiểu "Class 150" tương đương với áp suất làm việc cố định là 150 psi. Tuy nhiên, thực tế kỹ thuật lại phức tạp hơn thế. Việc hiểu sai bản chất của con số này dẫn đến việc vận hành hệ thống quá tải hoặc chọn vật liệu không tương thích với nhiệt độ thực tế. Vậy chính xác mặt bích tiêu chuẩn 150 là gì, và tại sao nó lại trở thành tiêu chuẩn "quốc dân" trong ngành công nghiệp? Bài viết dưới đây sẽ phân tích chuyên sâu dưới góc nhìn chuyên gia để bạn có cái nhìn chuẩn xác nhất.

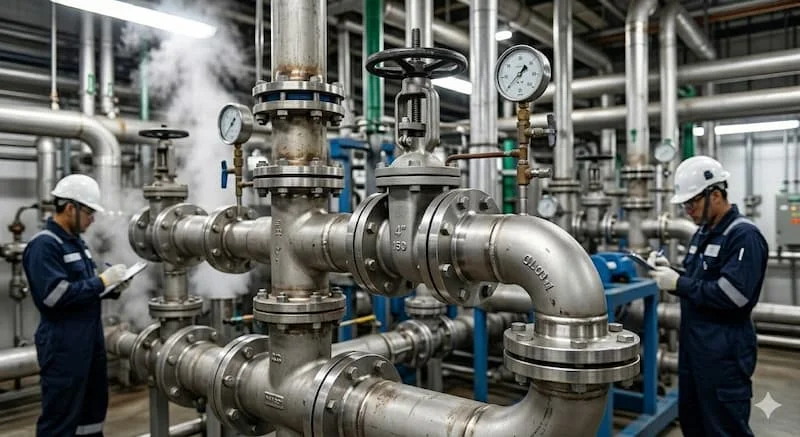

Mặt bích Class 150 là gì?

Mặt bích Class 150 là loại mặt bích được sản xuất và kiểm định theo hệ thống phân loại áp suất (Pressure Class) của Hoa Kỳ, cụ thể là tiêu chuẩn ASME B16.5. Đây là mức xếp hạng áp lực thấp nhất trong các dòng mặt bích tiêu chuẩn ANSI/ASME, dùng để kết nối các đoạn ống, van, máy bơm và các thiết bị khác trong hệ thống đường ống.

Về mặt bản chất, Class 150 không phải là một con số áp suất cố định. Nó là một ký hiệu xếp hạng (rating) đại diện cho khả năng chịu tải áp lực của mặt bích trong một dải nhiệt độ nhất định. Chẳng hạn, một mặt bích tiêu chuẩn 150 bằng thép carbon có thể chịu được áp suất khoảng 285 psi ở nhiệt độ môi trường, nhưng khi nhiệt độ tăng lên $400^\circ C$, khả năng chịu áp của nó giảm xuống chỉ còn khoảng 65 psi. Đây là điểm mấu chốt mà các kỹ sư cần lưu ý để tránh các sự cố kỹ thuật đáng tiếc.

Nguyên lý và bản chất của "Class" trong mặt bích

Trong kỹ thuật cơ khí đường ống, khái niệm "Class" (thường gọi là Pound rating - #) đóng vai trò là cấp áp lực danh định. Tiêu chuẩn cốt lõi điều phối thông số này là ASME B16.5 (cho kích thước lên đến 24 inch) và ASME B16.47 (cho kích thước lớn hơn).

Nguyên lý vận hành của hệ thống Class dựa trên mối quan hệ nghịch biến giữa Áp suất và Nhiệt độ (Pressure-Temperature Ratings). Khi nhiệt độ của lưu chất trong đường ống tăng lên, độ bền cơ học của vật liệu làm mặt bích giảm đi, kéo theo áp suất vận hành tối đa cho phép cũng giảm theo.

Vì sao không thể khẳng định Class 150 = 150 psi?

Nếu bạn nói mặt bích tiêu chuẩn 150 chỉ chịu được 150 psi, bạn đang đánh giá thấp nó ở điều kiện bình thường nhưng lại có thể gây nguy hiểm ở điều kiện nhiệt độ cực cao. Tùy thuộc vào vật liệu (thép carbon A105, inox 304/316 hay thép hợp kim), biểu đồ áp suất - nhiệt độ sẽ thay đổi hoàn toàn. Do đó, Class 150 là một "nhãn hiệu" tiêu chuẩn giúp đồng bộ hóa kích thước và khả năng chịu tải, chứ không phải một đơn vị đo lường áp suất đơn thuần.

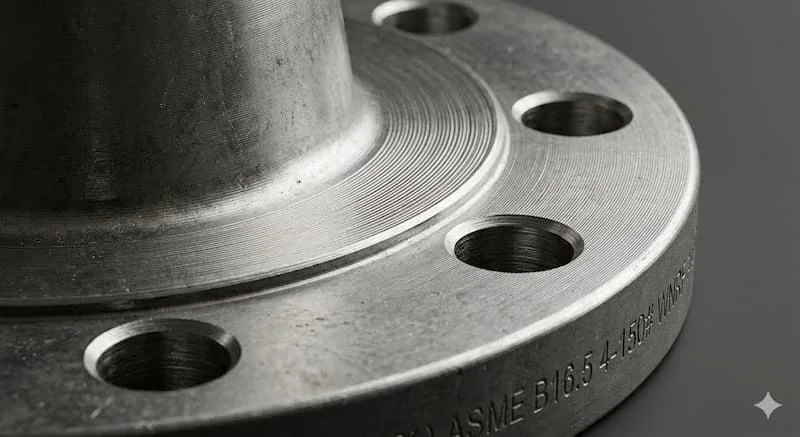

Thông số kỹ thuật của mặt bích Class 150

Để hiểu rõ tại sao loại mặt bích này lại phổ biến, chúng ta cần đi sâu vào các thông số kỹ thuật chi tiết. Các thông số này được chuẩn hóa để đảm bảo tính lắp lẫn (interchangeability) giữa các nhà sản xuất khác nhau trên toàn thế giới.

• Áp suất làm việc: Ở điều kiện nhiệt độ thường (khoảng $-29^\circ C$ đến $38^\circ C$), mặt bích tiêu chuẩn 150 bằng thép carbon có áp suất làm việc tối đa khoảng 285 psi (~19.6 bar).

• Kích thước hình học: Bao gồm đường kính ngoài (OD), đường kính tâm lỗ bulong (Bolt Circle), và độ dày mặt bích. Số lượng lỗ bulong cho Class 150 thường là bội số của 4 (4, 8, 12, 16...) tùy theo kích thước danh định (NPS).

• Vật liệu phổ biến:

  • Thép Carbon (A105): Dùng cho dầu khí, nước, hơi nóng cơ bản.

  • Inox (SS304, SS316): Dùng cho môi trường hóa chất ăn mòn, thực phẩm.

  • Nhựa (PVC, CPVC): Dùng trong xử lý nước thải hoặc hóa chất nồng độ thấp.

Sở dĩ các thông số này phải tuân thủ nghiêm ngặt theo ASME vì nó liên quan đến độ bền mỏi và khả năng làm kín. Một sai lệch nhỏ về độ dày hoặc khoảng cách lỗ bulong cũng có thể khiến việc lắp đặt trở nên bất khả thi hoặc gây ra hiện tượng vênh mặt tiếp xúc, dẫn đến rò rỉ lưu chất.

Phân loại mặt bích Class 150 phổ biến

Tùy vào phương thức kết nối với ống và mục đích sử dụng, mặt bích tiêu chuẩn 150 được chia thành nhiều loại hình học khác nhau:

1. Weld Neck Flange (Mặt bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Ưu điểm là chịu được áp suất cao, rung động tốt, thường dùng trong các hệ thống quan trọng.

2. Slip-on Flange (Mặt bích hàn trượt): Ống được luồn vào bên trong mặt bích và hàn cả trong lẫn ngoài. Loại này dễ lắp đặt, chi phí thấp, nhưng khả năng chịu lực kém hơn Weld Neck.

3. Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt đầu ống hoặc các khoang chờ. Đây là phụ kiện thiết yếu để ngăn chặn dòng chảy khi bảo trì.

4. Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren mà không cần hàn. Phù hợp cho các hệ thống dễ cháy nổ (nơi cấm hàn) hoặc các đường ống nhỏ, áp lực thấp.

Việc chọn đúng chủng loại không chỉ giúp hệ thống vận hành ổn định mà còn tối ưu hóa quy trình bảo trì sau này.

So sánh Class 150 với Class 300 và Class 600

Sự khác biệt lớn nhất giữa các cấp áp lực nằm ở độ dày của mặt bích và kích thước bulong.

Insight chuyên gia: Đừng bao giờ có tư duy "dùng dư còn hơn thiếu" bằng cách chọn Class 600 cho hệ thống nước thông thường. Việc này không chỉ gây lãng phí ngân sách (chi phí có thể gấp 3-4 lần) mà còn làm tăng trọng lượng hệ thống, gây áp lực lên các giá đỡ ống.

Vì sao Class 150 được dùng phổ biến nhất?

Không phải ngẫu nhiên mà mặt bích tiêu chuẩn 150 chiếm thị phần lớn nhất trong ngành công nghiệp. Lý do nằm ở sự cân bằng hoàn hảo giữa hiệu năng và kinh tế:

• Tối ưu chi phí: Đây là dòng mặt bích có giá thành rẻ nhất trong hệ thống ANSI/ASME do tốn ít nguyên vật liệu hơn.

• Phù hợp đa số nhu cầu: Hầu hết các hệ thống dân dụng và công nghiệp nhẹ (như cấp thoát nước, xử lý nước thải, điều hòa trung tâm) đều hoạt động ở áp suất dưới 10-15 bar. Class 150 hoàn toàn đáp ứng tốt ngưỡng này.

• Sẵn hàng: Do nhu cầu cực lớn, bạn có thể dễ dàng tìm mua mặt bích tiêu chuẩn 150 ở bất cứ đâu với đầy đủ mọi kích thước từ NPS 1/2 đến NPS 24.

Mặt bích Class 150 dùng khi nào?

Trong thực tế, mặt bích tiêu chuẩn 150 là "xương sống" cho các lĩnh vực sau:

• Hệ thống cấp nước sạch và xử lý nước thải: Nơi áp lực nước thường không vượt quá 16 bar.

• Hệ thống HVAC: Các đường ống chiller, tháp giải nhiệt trong các tòa nhà cao tầng.

• Phòng cháy chữa cháy (PCCC): Các trạm bơm và mạng lưới vòi phun.

• Công nghiệp thực phẩm & dược phẩm: Sử dụng mặt bích inox Class 150 để đảm bảo vệ sinh và chống ăn mòn.

• Dầu khí (Hạ nguồn): Dùng trong các đường ống dẫn sản phẩm đã qua xử lý, có áp suất thấp.

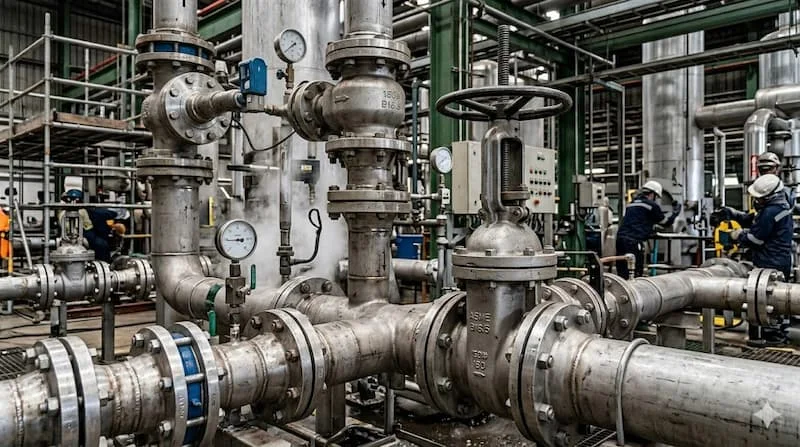

Những sai lầm thường gặp khi chọn mặt bích tiêu chuẩn 150

Dưới đây là những "cú lừa" về mặt kỹ thuật mà ngay cả những người có kinh nghiệm cũng dễ mắc phải:

1. Đánh đồng Class với psi: Như đã phân tích, 150 không phải là giới hạn áp suất 150 psi. Sai lầm này dẫn đến việc đánh giá sai khả năng chịu tải của hệ thống.

2. Nhầm lẫn tiêu chuẩn (ANSI vs DIN vs JIS): Mặt bích tiêu chuẩn 150 (ANSI) có kích thước tâm lỗ bulong hoàn toàn khác với mặt bích PN16 (DIN/EN) hoặc 10K (JIS). Chúng không thể lắp chung với nhau dù có cùng kích thước ống.

3. Quên tính nhiệt độ: Nếu lưu chất là hơi nóng trên $300^\circ C$, mặt bích tiêu chuẩn 150 có thể bị biến dạng hoặc rò rỉ ngay cả khi áp suất thực tế chỉ là 5 bar.

4. Chọn sai vật liệu gioăng (Gasket): Mặt bích đúng nhưng gioăng không chịu được hóa chất hoặc nhiệt độ sẽ khiến hệ thống thất bại hoàn toàn.

Checklist chọn mặt bích tiêu chuẩn 150 chuẩn chuyên gia

Để đảm bảo chọn đúng thiết kế, hãy kiểm tra qua 4 bước sau:

• Xác định thông số vận hành: Áp suất làm việc lớn nhất và nhiệt độ cực đại của lưu chất là bao nhiêu?

• Kiểm tra biểu đồ Pressure-Temperature: Đối chiếu với bảng tra trong tiêu chuẩn ASME B16.5 tương ứng với vật liệu bạn định dùng.

• Lựa chọn kiểu mặt (Facing): Bạn cần loại Flat Face (FF - mặt phẳng) hay Raised Face (RF - mặt lồi)? Lưu ý: Không nên kết nối mặt lồi RF với mặt phẳng FF nếu một bên là gang đúc để tránh nứt vỡ.

• Xác minh nguồn gốc: Đảm bảo sản phẩm có đầy đủ chứng chỉ CO/CQ (Chứng nhận xuất xứ và chất lượng) và kiểm tra đúng mác thép yêu cầu.

Lưu ý quan trọng khi lắp đặt

Lắp đặt đúng cách quyết định 50% độ bền của mối nối. Khi làm việc với mặt bích tiêu chuẩn 150, hãy nhớ:

• Siết bulong theo sơ đồ đối xứng (hình sao): Tránh siết vòng tròn làm vênh mặt bích.

• Sử dụng cờ lê lực: Đảm bảo lực siết vừa đủ theo khuyến cáo của nhà sản xuất gioăng.

• Vệ sinh bề mặt tiếp xúc: Chỉ một vết xước nhỏ hoặc một hạt cát cũng có thể tạo khe hở cho áp suất cao thoát ra ngoài.

FAQ – Những câu hỏi thường gặp

Class 150 có phải là 150 psi không?

Không. Class 150 là một cấp áp lực. Khả năng chịu áp thực tế của nó thay đổi theo nhiệt độ, thường chịu được tới 285 psi ở điều kiện nhiệt độ thường.

Mặt bích Class 150 chịu được bao nhiêu bar?

Trong điều kiện tiêu chuẩn, nó chịu được khoảng 19.6 bar. Khi nhiệt độ tăng, con số này sẽ giảm dần.

Có thể dùng mặt bích tiêu chuẩn 150 cho nước nóng không?

Có, nhưng cần kiểm tra nhiệt độ cụ thể. Nếu nhiệt độ quá cao (trên $200^\circ C$), cần xem xét hạ cấp áp suất hoặc chuyển sang Class 300 để đảm bảo an toàn.

Có thể thay thế Class 150 bằng Class 300 không?

Có thể về mặt chịu lực (Class 300 khỏe hơn), nhưng không thể lắp lẫn trực tiếp vì kích thước lỗ bulong của Class 300 to hơn và dày hơn. Ngoài ra, chi phí sẽ tăng lên đáng kể.

Kết luận

Hiểu rõ mặt bích tiêu chuẩn 150 là gì không chỉ giúp bạn trở thành một kỹ sư/nhà mua hàng thông thái mà còn trực tiếp bảo vệ sự an toàn cho công trình. Đây là loại tiêu chuẩn linh hoạt, kinh tế và vô cùng tin cậy nếu được ứng dụng đúng dải nhiệt độ và áp suất cho phép.
