ANSI B16 5 blind flange là gì?

ANSI B16 5 Blind Flange là gì? Trong quá trình thiết kế và vận hành hệ thống đường ống công nghiệp, việc tạm thời hoặc vĩnh viễn bịt kín một đầu ống để kiểm tra áp suất hoặc bảo trì là tình huống cực kỳ phổ biến. Tuy nhiên, nếu bạn chọn sai phương pháp bịt kín hoặc sử dụng vật liệu không đạt chuẩn, hậu quả có thể là tình trạng rò rỉ lưu chất, mất áp suất hệ thống, thậm chí gây ra những tai nạn cháy nổ nghiêm trọng do không chịu tải nổi áp lực.

Giải pháp tối ưu và an toàn nhất được các kỹ sư toàn cầu tin dùng chính là sử dụng ANSI B16.5 blind flange (mặt bích mù). Đây là loại phụ kiện được thiết kế đặc biệt để chịu đựng sức ép trực tiếp tại các điểm cuối của đường ống. Vậy cụ thể ANSI B16.5 blind flange là gì, cấu tạo của nó có điểm gì khác biệt so với các loại mặt bích thông thường và tại sao nó lại đóng vai trò "chốt chặn" sinh tử trong hệ thống? Chúng ta sẽ cùng phân tích chi tiết trong bài viết dưới đây.

ANSI B16 5 blind flange là gì?

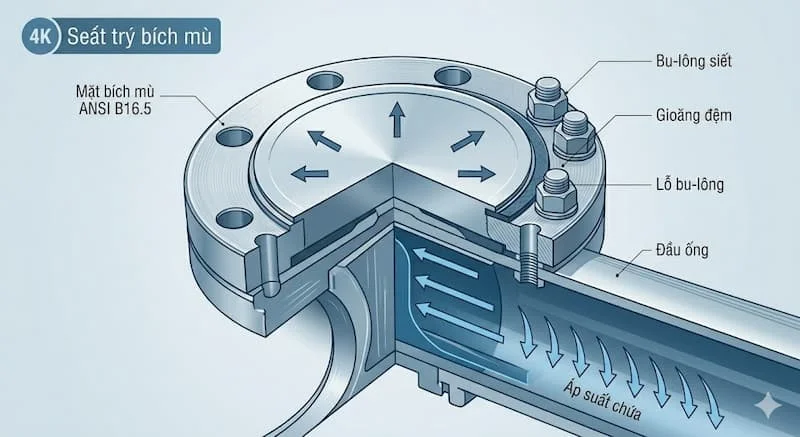

ANSI B16 5 blind flange (còn gọi là mặt bích mù hoặc mặt bích bịt) là một loại mặt bích được sản xuất theo tiêu chuẩn quốc tế ANSI/ASME B16.5 của Hoa Kỳ. Điểm khác biệt lớn nhất giúp nhận diện loại bích này chính là nó không có lỗ thoát ở tâm.

Chức năng chính của ANSI B16.5 blind flange là dùng để đóng kín (bịt kín) các đầu đường ống, đầu chờ của van hoặc các miệng bình áp suất. Nhờ cấu tạo đặc đặc hoàn toàn ở giữa, mặt bích mù trở thành một rào cản vật lý vững chắc, ngăn chặn hoàn toàn dòng lưu chất đi qua.

Bên cạnh đó, do được kết nối bằng hệ thống bulong quanh viền, loại mặt bích này cho phép kỹ thuật viên tháo rời dễ dàng để mở rộng hệ thống hoặc vệ sinh bên trong đường ống – một ưu điểm vượt trội so với việc dùng nắp bịt hàn chết (pipe cap). Đây là thông tin nền tảng quan trọng giúp các đơn vị vận hành xác định đúng thiết bị cho mục tiêu an toàn và linh hoạt.

Tiêu chuẩn ANSI B16 5 quy định những gì?

Tiêu chuẩn ANSI B16.5 (nay thường được gọi là ASME B16.5) là "bộ luật" khắt khe nhất quy định về thiết kế và sản xuất mặt bích. Việc tuân thủ tiêu chuẩn này giúp đảm bảo tính đồng bộ trên toàn thế giới, nghĩa là một chiếc ansi b16 5 blind flange sản xuất tại Mỹ có thể lắp vừa vặn hoàn hảo với đường ống tại Việt Nam.

Cụ thể, tiêu chuẩn này quy định:

• Kích thước danh định: Áp dụng cho các mặt bích có kích thước từ NPS 1/2 đến NPS 24 (tương đương DN15 – DN600).

• Xếp hạng áp suất (Class): Phân chia thành các cấp độ chịu tải như Class 150, 300, 400, 600, 900, 1500 và 2500.

• Vật liệu: Quy định rõ các mác thép được phép sử dụng như thép carbon (ASTM A105), thép không gỉ (ASTM A182 F304/316)...

• Dung sai kỹ thuật: Độ dày, đường kính lỗ bulong và độ nhẵn bề mặt làm kín đều phải nằm trong ngưỡng cho phép.

Vì sao cần một tiêu chuẩn thống nhất? Trong công nghiệp, sự sai lệch dù chỉ 1mm ở khoảng cách lỗ bulong cũng dẫn đến việc không thể lắp đặt. Tiêu chuẩn ANSI B16.5 tạo ra một ngôn ngữ chung, giúp giảm thiểu rủi ro kỹ thuật và tối ưu hóa chi phí quản lý kho bãi cho các doanh nghiệp.

Cấu tạo chi tiết của Blind Flange

Dù trông giống như một tấm đĩa kim loại đơn giản, nhưng cấu tạo của ANSI B16.5 blind flange lại chứa đựng những tính toán kỹ thuật sâu sắc để đối phó với áp lực thủy tĩnh.

1. Thân bích (Flange Body): Là một khối kim loại đặc, thường được rèn (forged) để đảm bảo không có bọt khí bên trong, giúp chịu được ứng suất uốn lớn khi áp suất dòng chảy va đập trực tiếp vào bề mặt.

2. Lỗ bulong (Bolt Holes): Được khoan chính xác quanh chu vi của mặt bích. Số lượng và đường kính lỗ bulong thay đổi tùy theo kích thước NPS và cấp áp suất Class.

3. Bề mặt làm kín (Sealing Face): Đây là phần quan trọng nhất để ngăn rò rỉ. Có 3 loại mặt phổ biến:

   • Raised Face (RF): Mặt lồi, tập trung áp lực lên diện tích nhỏ của gioăng, phổ biến nhất trong công nghiệp.

   • Flat Face (FF): Mặt phẳng, thường dùng cho các hệ thống áp suất thấp hoặc khi kết nối với thiết bị bằng gang.

   • Ring Type Joint (RTJ): Có rãnh để đặt vòng đệm kim loại, dùng cho hệ thống áp suất cực cao và nhiệt độ khắc nghiệt.

Tại sao bề mặt làm kín lại quan trọng? Nếu bề mặt này bị trầy xước hoặc không đạt độ nhẵn theo chuẩn ANSI, gioăng (gasket) sẽ không thể điền đầy các khe hở li ti, dẫn đến hiện tượng "thấm" lưu chất ra ngoài dưới áp suất cao.

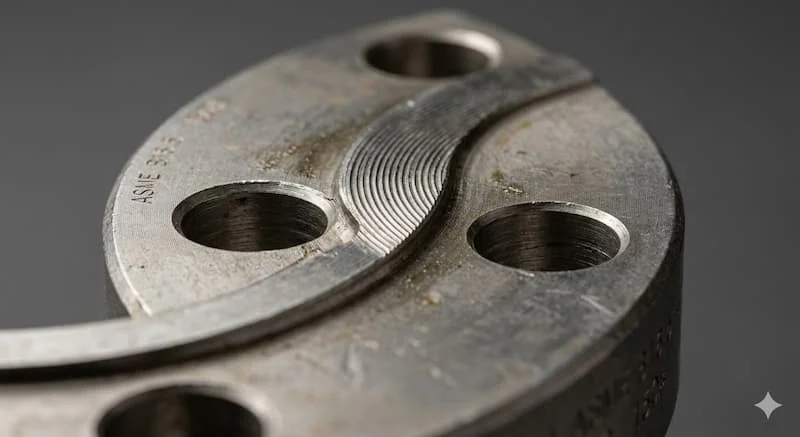

Thông số kỹ thuật quan trọng của ANSI B16 5 Blind Flange

Để lựa chọn đúng loại mặt bích mù, bạn cần nắm vững 4 thông số kỹ thuật cốt lõi sau:

• Xếp hạng áp suất (Pressure Class): Class càng cao, khả năng chịu tải càng lớn. Ví dụ, Class 600 sẽ dày hơn và dùng bulong lớn hơn nhiều so với Class 150 cùng kích cỡ.

• Đường kính ngoài và tâm lỗ: Phải khớp hoàn toàn với mặt bích đang đợi sẵn trên đường ống.

• Độ dày (Thickness): Đây là thông số biến thiên theo áp suất. Độ dày của mặt bích mù thường lớn hơn các loại bích khác cùng Class để chống lại hiện tượng võng tâm do áp lực chất lỏng.

• Vật liệu (Material): * Thép carbon (CS): Giá thành rẻ, dùng cho dầu khí, nước, khí nén.

  • Thép không gỉ (SS): Chống ăn mòn tuyệt vời, dùng cho hóa chất, thực phẩm, dược phẩm.

Insight chuyên gia: Độ dày ảnh hưởng trực tiếp đến an toàn. Khi áp suất bên trong đường ống tăng lên, nó tạo ra một lực đẩy "push-out" cực lớn lên mặt bích mù. Nếu mặt bích quá mỏng, nó sẽ bị biến dạng cơ học, làm hở lớp gioăng và gây nổ mối nối.

So sánh Blind Flange với các loại Flange khác

Để hiểu rõ hơn về vai trò độc bản của mặt bích mù, hãy cùng quan sát bảng so sánh dưới đây:

Phân tích chuyên sâu: Trong khi Weld Neck hay Slip-on đóng vai trò là "cầu nối" để lưu chất lưu thông, thì ansi b16 5 blind flange đóng vai trò là "điểm dừng". Nó chịu ứng suất uốn lớn nhất trong tất cả các loại mặt bích vì toàn bộ lực của dòng chảy dồn nén vào tâm đĩa bích thay vì đi xuyên qua.

Vì sao Blind Flange cần dày hơn mặt bích thường?

Bạn sẽ nhận thấy rằng nếu đặt một mặt bích mù và một mặt bích hàn trượt (Slip-on) cùng kích thước cạnh nhau, mặt bích mù thường dày hơn một chút. Lý do nằm ở vật lý học:

Do không có lỗ ở giữa, mặt bích mù không có sự hỗ trợ của thành ống bên trong để phân tán lực. Toàn bộ áp suất thủy tĩnh của hệ thống tác động trực tiếp lên bề mặt đĩa. Nếu độ dày không đủ, phần tâm của mặt bích sẽ bị uốn cong (hiện tượng cupping), làm mất đi độ phẳng tại vị trí tiếp xúc với gioăng, gây ra rò rỉ tức thì. Do đó, tiêu chuẩn ANSI B16.5 luôn tính toán độ dày dự phòng cho mặt bích mù để đảm bảo hệ số an toàn cao nhất.

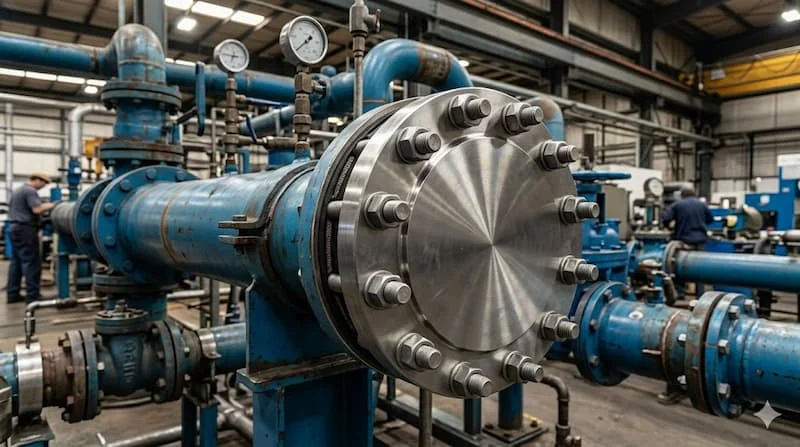

Ứng dụng thực tế của ANSI B16 5 Blind Flange

Mặt bích mù ANSI B16.5 xuất hiện trong hầu hết các giai đoạn của một dự án công nghiệp:

1. Bịt đầu ống chờ: Khi một nhà máy đang xây dựng và cần để lại các đầu ống chờ cho việc mở rộng công suất trong tương lai.

2. Thử áp suất (Hydrotest): Để kiểm tra độ bền của một đoạn ống mới lắp đặt, người ta dùng mặt bích mù để cô lập đoạn ống đó và bơm nước áp lực cao vào bên trong.

3. Bảo trì và sửa chữa: Khi cần sửa một van ở giữa hệ thống mà không muốn xả toàn bộ lưu chất trong đường ống, kỹ sư sẽ dùng mặt bích mù để ngăn chặn dòng chảy tạm thời tại các điểm chia nhánh.

4. Cách ly thiết bị: Dùng để cô lập các bồn chứa, máy bơm khỏi hệ thống đường ống chính khi cần kiểm định định kỳ.

Những sai lầm thường gặp khi chọn và lắp đặt

Việc coi nhẹ một chiếc "đĩa sắt" có thể dẫn đến những thiệt hại kinh tế khổng lồ. Dưới đây là các sai lầm phổ biến:

• Chọn sai Class: Sử dụng mặt bích Class 150 cho hệ thống yêu cầu Class 300. Dù lỗ bulong có thể trùng nhưng độ dày không đủ sẽ gây nứt vỡ bích.

• Sử dụng sai vật liệu: Dùng mặt bích thép carbon cho môi trường hóa chất ăn mòn dẫn đến việc bích bị mòn vẹt chỉ sau vài tháng.

• Quên kiểm tra gioăng (Gasket): Mặt bích mù rất tốt nhưng nếu gioăng bị rách hoặc không tương thích nhiệt độ, hệ thống vẫn sẽ rò rỉ.

• Lắp sai lực siết: Siết bulong quá chặt ở một phía khiến mặt bích bị vênh, không tạo được độ kín đồng nhất.

Checklist chọn ANSI B16 5 Blind Flange chuẩn xác

Trước khi đặt mua hoặc lắp đặt, hãy đảm bảo bạn đã tích đủ các ô sau:

• Xác định áp suất vận hành: Áp suất tối đa của hệ thống là bao nhiêu bar/psi?

• Chọn Class phù hợp: Đối chiếu áp suất và nhiệt độ với bảng xếp hạng Class của ANSI B16.5.

• Kiểm tra kích thước ống: NPS của ống là bao nhiêu? (Ví dụ: 2", 4", 10"...).

• Lựa chọn kiểu mặt (Facing): Hệ thống hiện tại đang dùng mặt RF, FF hay RTJ?

• Lựa chọn vật liệu: Lưu chất bên trong là gì? Có tính ăn mòn không? (A105 cho dầu, SS316 cho thực phẩm...).

• Chứng chỉ chất lượng: Sản phẩm có đầy đủ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) không?

Lưu ý quan trọng khi lắp đặt

Để mối nối bằng ansi b16 5 blind flange đạt hiệu quả 100%, kỹ thuật viên cần tuân thủ:

1. Siết bulong theo sơ đồ đối xứng: Luôn siết các cặp bulong đối diện nhau theo hình sao để lực ép được phân bổ đều.

2. Sử dụng mỡ bôi trơn bulong: Giúp lực siết được truyền tải chính xác nhất vào mặt bích.

3. Kiểm tra độ phẳng: Đảm bảo không có rác thải, xỉ hàn bám trên bề mặt làm kín trước khi đặt gioăng.

FAQ – Câu hỏi thường gặp

ANSI B16 5 Blind flange dùng để làm gì?

Dùng để bịt kín đầu đường ống hoặc các cửa xả của thiết bị áp suất, đảm bảo dòng lưu chất không thể đi qua nhưng vẫn có thể tháo rời khi cần.

Mặt bích mù có chịu được áp suất cao không?

Có, nếu bạn chọn đúng cấp áp suất (Class). Các loại Class 900 hay 1500 có thể chịu được áp lực lên tới hàng trăm bar.

Blind flange khác gì với Pipe Cap (Nắp bịt)?

Pipe Cap thường được hàn chết vào ống, rất khó tháo ra. Blind flange kết nối bằng bulong, cho phép tháo lắp nhanh chóng để bảo trì.

Có thể tái sử dụng mặt bích mù không?

Có, miễn là bề mặt làm kín (sealing face) không bị trầy xước sâu và thân bích không bị biến dạng do quá tải nhiệt hoặc áp suất.

Kết luận

Việc hiểu đúng và lựa chọn chuẩn xác ANSI B16.5 blind flange không chỉ là vấn đề kỹ thuật đơn thuần, mà còn là cam kết về an toàn cho toàn bộ hệ thống và nhân sự vận hành. Với khả năng bịt kín linh hoạt và độ bền vượt trội dưới áp lực cao, mặt bích mù chính là giải pháp hàng đầu cho mọi yêu cầu cách ly đường ống.
