Flange 6 là gì? Trong lĩnh vực cơ khí đường ống, việc nhầm lẫn kích thước phụ kiện là một sai lầm "đắt giá", đôi khi dẫn đến việc đình trệ toàn bộ dự án chỉ vì một chi tiết không lắp vừa. Một trong những tình huống gây bối rối nhất cho những người mới vào nghề hoặc bộ phận thu mua chính là thuật ngữ mặt bích 6 inch.

Nhiều người thường tự hỏi: "Flange 6" nghĩa là 6 cm? Hay là DN50? Thực tế, con số "6" ở đây không đại diện cho hệ mét mà là kích thước đo theo đơn vị inch – một chuẩn mực trong hệ thống tiêu chuẩn kỹ thuật phương Tây. Việc hiểu sai con số này không chỉ khiến bạn đặt sai hàng mà còn có thể gây ra những rủi ro về áp suất nếu cố tình lắp đặt cưỡng ép. Vậy thực chất mặt bích 6 inch là gì, nó tương đương với kích thước bao nhiêu trong hệ mét và làm sao để chọn đúng tiêu chuẩn giữa một "rừng" thông số ANSI, DIN hay JIS? Bài viết này sẽ phân tích chi tiết từ góc nhìn chuyên gia.

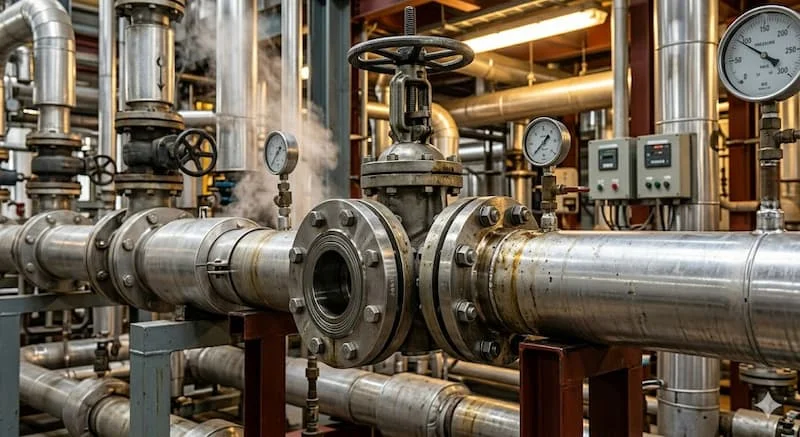

Flange 6 là gì?

Flange 6 là cách gọi tắt của mặt bích có kích thước danh nghĩa là 6 inch. Trong hệ thống quy đổi kích thước đường ống tiêu chuẩn, 6 inch tương đương với DN150 (Đường kính danh nghĩa 150mm). Đây là loại mặt bích trung bình lớn, đóng vai trò then chốt trong việc kết nối các đoạn ống, van hoặc máy bơm có cùng kích cỡ.

Về mặt thông số thực tế, đường kính ngoài của ống 6 inch là 168.3mm. Tuy nhiên, mặt bích được thiết kế dựa trên kích thước danh nghĩa (Nominal Pipe Size - NPS) để đảm bảo tính đồng bộ. Khi bạn cầm trên tay một bộ hồ sơ kỹ thuật ghi "Flange 6", hãy hiểu ngay đó là mặt bích dùng cho ống DN150. Vai trò của nó không chỉ đơn thuần là kết nối mà còn phải đảm bảo khả năng chịu lực và làm kín tuyệt đối cho dòng lưu chất bên trong hệ thống.

Nguyên lý và bản chất kết nối flange

Bản chất của kết nối bằng mặt bích (flange connection) là một phương pháp liên kết cơ khí giữa các thiết bị đường ống thông qua một bộ ba không thể tách rời: 2 mặt bích + bulong + gioăng (gasket).

Cơ chế hoạt động của nó dựa trên lực ép. Khi chúng ta siết chặt các bulong xung quanh chu vi mặt bích, lực này sẽ ép chặt lớp gioăng nằm ở giữa hai bề mặt bích. Lớp gioăng này biến dạng nhẹ để điền đầy các rãnh li ti, tạo ra một rào cản ngăn không cho lưu chất (nước, khí, dầu...) rò rỉ ra ngoài.

So với phương pháp hàn trực tiếp, kết nối mặt bích 6 inch mang lại sự linh hoạt cực cao. Nó cho phép các kỹ sư dễ dàng tháo rời các đoạn ống để vệ sinh, bảo trì hoặc thay thế thiết bị mà không cần cắt ống. Đây là một liên kết chịu được áp lực cao và có độ bền cơ học ổn định theo thời gian, miễn là các thông số về lực siết và vật liệu được tính toán chính xác.

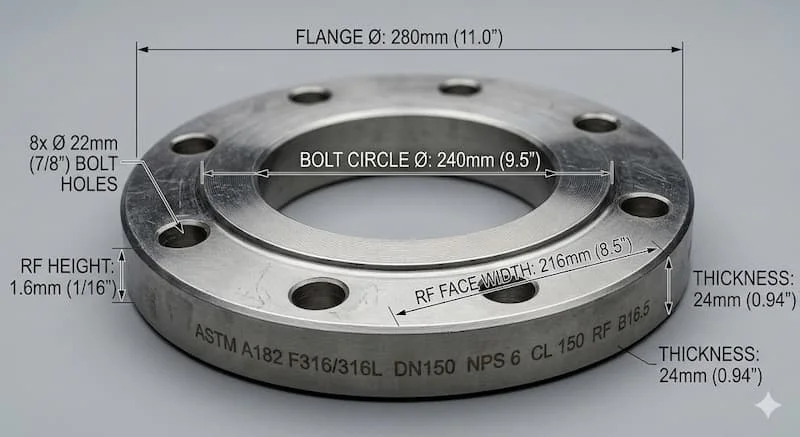

Thông số kỹ thuật của mặt bích 6 inch inch (DN150)

Kích thước DN150 là điểm giao thoa của nhiều tiêu chuẩn quốc tế khác nhau. Tuy nhiên, một lưu ý cực kỳ quan trọng là mặt bích cùng kích thước 6 inch nhưng theo các tiêu chuẩn khác nhau sẽ KHÔNG lắp chung được với nhau.

Dưới đây là các thông số bạn cần quan tâm:

• Đường kính danh nghĩa: DN150 (NPS 6").

• Bolt Circle (Đường kính tâm lỗ bulong): Đây là thông số quyết định khả năng lắp ráp.

• Số lượng lỗ bulong: Thường là 8 lỗ cho các cấp áp suất thấp và có thể tăng lên tùy theo tiêu chuẩn.

• Độ dày mặt bích: Phụ thuộc hoàn toàn vào khả năng chịu áp (Class hoặc PN).

Tại sao cùng là DN150 nhưng lại khác kích thước?

1. Tiêu chuẩn ANSI/ASME (Mỹ): Sử dụng các cấp áp suất như Class 150, Class 300.

2. Tiêu chuẩn DIN/EN (Châu Âu): Sử dụng PN10, PN16, PN40.

3. Tiêu chuẩn JIS (Nhật Bản): Sử dụng 5K, 10K, 20K.

Mỗi tiêu chuẩn có quy định riêng về đường kính ngoài (OD) và độ dày bích nhằm phù hợp với đặc thù công nghiệp của từng khu vực. Ví dụ, một mặt bích 6" Class 150 (ANSI) sẽ có khoảng cách lỗ bulong khác hoàn toàn với mặt bích 6" PN16 (DIN). Việc nhầm lẫn giữa các tiêu chuẩn này là nguyên nhân hàng đầu dẫn đến việc không thể thi công tại hiện trường.

Phân loại mặt bích 6 inch phổ biến

Tùy vào môi trường làm việc và yêu cầu kỹ thuật, mặt bích 6 inch được chia thành nhiều loại hình học khác nhau:

• Weld Neck Flange (Mặt bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu được áp suất cao, nhiệt độ khắc nghiệt và chống rung động tốt nhất.

• Slip-on Flange (Mặt bích hàn trượt): Ống được luồn vào trong bích và hàn ở cả hai mặt. Đây là loại dễ lắp đặt, phổ biến trong các hệ thống áp suất thấp đến trung bình.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống chờ hoặc ngăn dòng chảy tạm thời để bảo trì.

• Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren thay vì hàn. Thường dùng trong các môi trường dễ cháy nổ (nơi cấm hàn) hoặc hệ thống áp lực thấp.

Việc chọn đúng chủng loại không chỉ giúp tiết kiệm chi phí mà còn đảm bảo an toàn vận hành tối đa cho hệ thống.

So sánh mặt bích 6 inch với các kích thước khác

Trong dải kích thước công nghiệp, mặt bích 6 inch (DN150) được coi là kích thước "trung bình vàng". Hãy cùng xem bảng so sánh dưới đây:

Insight chuyên gia: mặt bích 6 inch là kích thước "giao thoa". Nó đủ lớn để truyền tải lưu lượng đáng kể cho các nhà máy nhưng vẫn đủ gọn nhẹ để lắp đặt mà không cần các thiết bị nâng hạ quá đặc chủng. Đó là lý do tại sao vật tư cho mặt bích 6 inch luôn có sẵn trên thị trường.

Vì sao flange 6 được dùng nhiều trong công nghiệp?

Sự phổ biến của mặt bích 6 inch không phải là ngẫu nhiên. Nó hội tụ ba yếu tố then chốt:

1. Sự cân bằng hoàn hảo: Kích thước DN150 cung cấp lưu lượng lưu chất đủ lớn cho hầu hết các hệ thống sản xuất công nghiệp và HVAC mà không làm tăng quá mức chi phí vật liệu.

2. Hiệu suất lắp đặt: Với 8 hoặc 12 lỗ bulong (tùy Class), việc siết lực đảm bảo độ kín cho mặt bích 6 inch vẫn nằm trong tầm kiểm soát tay nghề của kỹ thuật viên thông thường.

3. Hệ sinh thái vật tư phong phú: Từ các loại van (van cổng, van bướm, van bi) đến máy bơm, kích thước DN150 luôn là dòng hàng tiêu chuẩn, dễ tìm phụ kiện thay thế và giá thành cạnh tranh do sản lượng sản xuất lớn.

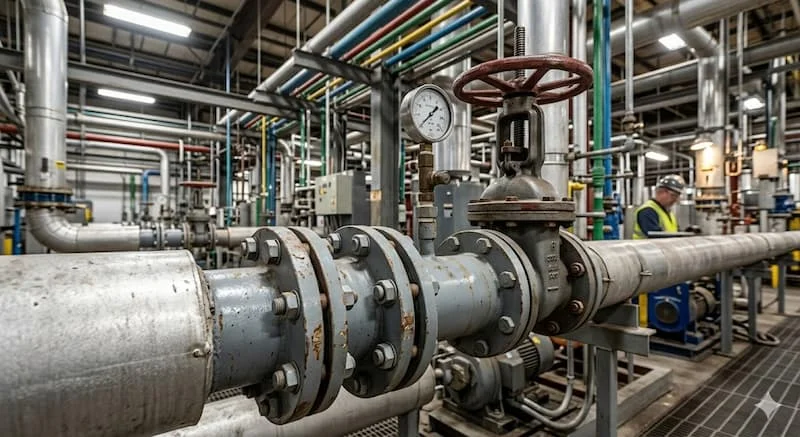

Ứng dụng thực tế của Flange 6

Bạn có thể bắt gặp mặt bích 6 inch inch ở bất cứ đâu trong các công trình hạ tầng:

• Hệ thống cấp thoát nước: Các đường ống trục chính dẫn nước sạch hoặc nước thải công nghiệp.

• Hệ thống HVAC: Kết nối các cụm Chiller trung tâm trong tòa nhà cao tầng hoặc trung tâm thương mại.

• Hệ thống PCCC: Các trạm bơm cứu hỏa thường sử dụng đầu ra DN150 để đảm bảo áp lực và lưu lượng nước chữa cháy.

• Ngành dầu khí & hóa chất: Các đường ống dẫn dầu thô hoặc hóa chất trung gian trong nhà máy lọc dầu.

Sai lầm thường gặp khi mua và lắp đặt mặt bích 6 inch

Ngay cả những người có kinh nghiệm cũng có thể mắc lỗi nếu chủ quan. Dưới đây là những "điểm đen" cần tránh:

1. Nhầm lẫn giữa DN và Inch: Hãy nhớ rằng 6 inch là DN150, không phải DN60 hay DN6.

2. Sai tiêu chuẩn (Cross-standard): Mua mặt bích tiêu chuẩn DIN để lắp vào hệ thống van tiêu chuẩn ANSI. Kết quả là các lỗ bulong bị lệch nhau vài milimet – không thể khắc phục trừ khi mua mới.

3. Bỏ qua áp suất làm việc: Lắp mặt bích Class 150 vào hệ thống có áp suất làm việc lên tới 40 bar (yêu cầu Class 300). Hậu quả có thể là nứt bích hoặc nổ gioăng.

4. Sử dụng sai gioăng (Gasket): Dùng gioăng cao su cho hơi nóng hoặc gioăng chì cho hóa chất ăn mòn mạnh mà không kiểm tra tính tương thích.

Checklist chọn mặt bích 6 inch chuẩn xác

Để đơn đặt hàng của bạn không bao giờ bị sai, hãy kiểm tra các bước sau:

• Bước 1: Xác định tiêu chuẩn (Standard): Dự án dùng chuẩn Mỹ (ANSI), Đức (DIN), Nhật (JIS) hay Việt Nam (TCVN)?

• Bước 2: Kiểm tra cấp áp suất: Cần loại Class 150, 300 hay PN10, PN16?

• Bước 3: Chọn kiểu bích: Bích rỗng (Slip-on, Weld Neck) hay bích mù (Blind)?

• Bước 4: Chọn vật liệu: Thép carbon (A105), thép không gỉ (Inox 304, 316) hay nhựa (PVC, PPR)?

• Bước 5: Đối chiếu bulong: Xác định kích thước và chiều dài bulong tương ứng để mua kèm.

Lưu ý khi lắp đặt để đảm bảo độ kín

Lắp đặt mặt bích 6 inch đòi hỏi sự tỉ mỉ để tránh rò rỉ:

1. Làm sạch bề mặt: Đảm bảo bề mặt bích phẳng, không có vết xước sâu hoặc gỉ sét bám.

2. Siết bulong đối xứng: Không siết vòng tròn. Hãy siết theo sơ đồ hình sao hoặc đối chéo để lực ép lên gioăng được đều.

3. Dùng đúng lực siết: Sử dụng cờ lê lực nếu có thể để đảm bảo các bulong có độ căng đồng nhất, tránh làm biến dạng gioăng.

FAQ – Giải đáp thắc mắc về Flange 6

Flange 6 là DN bao nhiêu?

Flange 6 inch tương đương với kích thước danh nghĩa DN150.

6 inch có phải là 150mm không?

Thực tế 6 inch = 152.4mm. Tuy nhiên trong quy chuẩn đường ống, người ta gọi tròn là DN150 để dễ quản lý.

Có thể dùng chung mặt bích ANSI và DIN kích thước 6" không?

Không. Mặc dù cùng dùng cho ống 6 inch nhưng vị trí lỗ bulong và đường kính ngoài của chúng khác nhau hoàn toàn.

Mặt bích 6 inch chịu được áp suất bao nhiêu?

Tùy vào cấp áp lực (Class/PN). Ví dụ, Class 150 chịu được khoảng 20 bar, trong khi Class 300 có thể chịu tới hơn 50 bar (tùy nhiệt độ).

Kết luận

Flange 6 (hay mặt bích DN150) là một mắt xích không thể thiếu trong các hệ thống đường ống công nghiệp hiện đại. Việc nắm vững các thông số từ tiêu chuẩn, áp suất đến kiểu dáng sẽ giúp bạn tránh được những sai lầm lãng phí và đảm bảo hệ thống vận hành bền bỉ.

Hãy nhớ rằng, một mặt bích tốt không chỉ nằm ở vật liệu mà còn nằm ở sự tương thích tuyệt đối với hệ thống hiện có. Nếu bạn đang băn khoăn giữa các tiêu chuẩn hoặc cần một bảng tra kích thước chi tiết, đừng ngần ngại tìm kiếm sự tư vấn từ các chuyên gia kỹ thuật giàu kinh nghiệm.
