PVC flange là gì? Định nghĩa và cấu tạo chuẩn kỹ thuật

PVC flange là gì? Trong thiết kế hệ thống đường ống công nghiệp và dân dụng, việc lựa chọn phương thức kết nối đóng vai trò quyết định đến độ bền và tính linh hoạt của toàn bộ công trình. Một thực tế thường thấy là nhiều kỹ thuật viên vẫn ưu tiên phương pháp nối keo vĩnh viễn cho ống nhựa vì tính nhanh gọn. Tuy nhiên, khi hệ thống gặp sự cố cần bảo trì hoặc tháo lắp định kỳ, việc cắt ống không chỉ gây lãng phí mà còn làm gián đoạn vận hành lâu dài.

Mặt khác, việc sử dụng mặt bích (flange) bằng kim loại trong môi trường hóa chất hay nước mặn thường dẫn đến tình trạng ăn mòn điện hóa, rỉ sét và chi phí đầu tư rất cao. Đây chính là lúc mặt bích nhựa PVC khẳng định vị thế như một giải pháp thay thế hoàn hảo: vừa đảm bảo khả năng tháo lắp linh hoạt, vừa kháng hóa chất tuyệt đối với chi phí tối ưu. Nhưng liệu mặt bích nhựa PVC có thực sự bền? Dùng trong trường hợp nào là đúng kỹ thuật để tránh nứt vỡ? Hãy cùng phân tích sâu dưới góc độ chuyên gia.

PVC flange là gì? Định nghĩa và cấu tạo chuẩn kỹ thuật

PVC flange (hay còn gọi là mặt bích nhựa PVC) là phụ kiện trung gian dùng để kết nối các đoạn ống nhựa PVC với nhau hoặc kết nối ống với các thiết bị ngoại vi như van, bơm, bồn chứa bằng hệ thống bulong. Điểm khác biệt lớn nhất của phương pháp này so với nối keo là khả năng tạo ra một mối nối kín khít nhưng có thể tháo rời hoàn toàn khi cần thiết.

Về mặt cấu tạo, một bộ kết nối mặt bích nhựa tiêu chuẩn bao gồm các thành phần:

• Mặt bích (Flange plate): Thân chính hình đĩa, có đục các lỗ để xỏ bulong.

• Lỗ bulong: Được phân bổ theo các tiêu chuẩn quốc tế giúp đảm bảo tính đồng bộ khi lắp ghép.

• Gioăng làm kín (Gasket): Thường làm bằng cao su EPDM hoặc PTFE, đặt giữa hai mặt bích để ngăn chặn rò rỉ lưu chất.

Về chất liệu, phổ biến nhất là PVC-U (Unplasticized Polyvinyl Chloride) dùng cho các ứng dụng nước và hóa chất cơ bản. Trong những môi trường đòi hỏi khắt khe hơn về nhiệt độ và áp suất, dòng PVC-C (Chlorinated PVC) sẽ được ưu tiên nhờ cấu trúc phân tử bền vững hơn.

Nguyên lý hoạt động của mặt bích nhựa PVC: Tại sao lại hiệu quả?

Nguyên lý cốt lõi của mặt bích nhựa PVC dựa trên cơ chế nén bề mặt. Khi ta siết các bulong đối xứng nhau, lực ép sẽ truyền từ mặt bích lên vòng gioăng nằm ở giữa. Dưới áp lực này, gioăng cao su biến dạng nhẹ và lấp đầy các khe hở li ti trên bề mặt nhựa, tạo ra một rào cản ngăn không cho chất lỏng thoát ra ngoài.

Sự khác biệt rõ rệt nhất giữa mặt bích và nối keo nằm ở bản chất của liên kết. Nối keo là một mối nối vĩnh viễn (permanent joint), trong khi dùng flange là mối nối cơ khí (mechanical joint). Điều này mang lại ba lợi ích chiến lược:

1. Khả năng tháo lắp: Cho phép tháo rời đoạn ống để thông tắc hoặc thay thế thiết bị mà không cần cắt bỏ phần ống cũ.

2. Giảm ứng suất: Mặt bích giúp phân bổ lực đồng đều hơn tại các điểm kết nối thiết bị nặng như van gang hoặc máy bơm công suất lớn.

3. Dễ dàng bảo trì: Trong các hệ thống xử lý nước thải hoặc hóa chất, việc kiểm tra định kỳ bên trong lòng ống trở nên đơn giản hơn bao giờ hết.

Phân loại PVC flange phổ biến trên thị trường

Trong ngành nước, việc chọn sai tiêu chuẩn mặt bích là sai lầm phổ biến nhất khiến hệ thống không thể lắp đặt được. Mặt bích nhựa PVC được phân loại dựa trên 3 tiêu chí chính:

Phân loại theo tiêu chuẩn lỗ (Standards)

• JIS (Nhật Bản): Phổ biến nhất tại Việt Nam với các chuẩn JIS 5K, 10K.

• ANSI/ASTM (Mỹ): Thường dùng cho các dự án vốn đầu tư nước ngoài, chuẩn Class 150.

• DIN (Đức/Châu Âu): Chuẩn phổ biến cho các thiết bị máy móc nhập khẩu từ Châu Âu, ký hiệu PN10, PN16.

Phân loại theo cấu tạo hình học

• Mặt bích liền (Socket Flange): Phần đĩa bích và đầu nối ống đúc liền một khối. Loại này chịu lực tốt nhưng khó điều chỉnh góc xoay của lỗ bulong sau khi dán keo.

• Mặt bích rời (Loose Flange/Van Stone): Gồm một vòng đĩa và một đầu nong (stub end). Ưu điểm lớn nhất là vòng đĩa có thể xoay tự do quanh ống, giúp việc căn chỉnh lỗ bulong cực kỳ dễ dàng.

Phân loại theo áp suất

Thông thường, mặt bích nhựa được thiết kế theo các cấp áp lực PN10 (10 bar) hoặc PN16 (16 bar). Việc nắm rõ các tiêu chuẩn này là "insight" sống còn, bởi một mặt bích chuẩn JIS 10K sẽ không bao giờ khớp với các lỗ bulong của một chiếc van chuẩn ANSI.

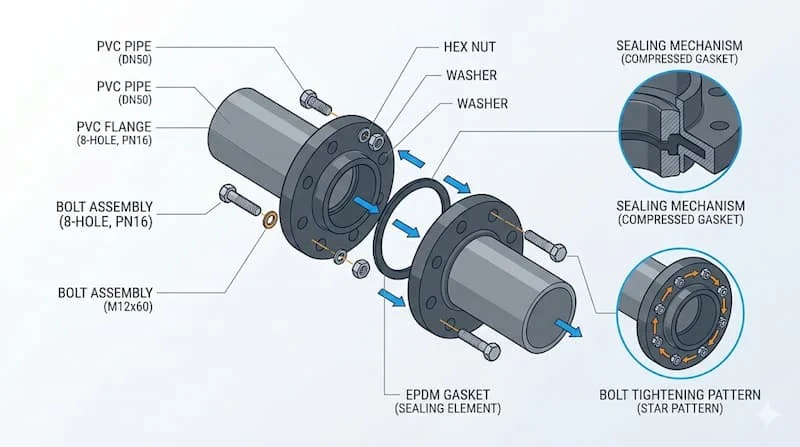

Thông số kỹ thuật cần quan tâm khi lựa chọn

Để đảm bảo mặt bích nhựa PVC vận hành an toàn, người mua cần đặc biệt lưu ý các thông số sau:

1. Đường kính danh nghĩa (DN): Kích thước định danh của ống (Ví dụ: DN50 tương đương ống phi 60mm).

2. Áp suất làm việc (PN): Ngưỡng áp suất tối đa mà phụ kiện chịu được ở nhiệt độ phòng. Lưu ý: Khi nhiệt độ tăng, khả năng chịu áp của PVC sẽ giảm đáng kể.

3. Nhiệt độ hoạt động: PVC-U thường chỉ chịu được tối đa 60°C. Nếu vượt quá ngưỡng này, nhựa sẽ mềm đi và gây biến dạng mặt bích, dẫn đến rò rỉ tại vị trí siết bulong.

4. Số lỗ và khoảng cách tâm lỗ (PCD): Đây là thông số kỹ thuật quyết định khả năng lắp ghép giữa flange nhựa và thiết bị kim loại.

Lưu ý chuyên gia: PVC là vật liệu có độ đàn hồi cao hơn kim loại nhưng giòn hơn. Do đó, việc hiểu rõ các thông số kỹ thuật không chỉ để lắp vừa, mà còn để bảo vệ hệ thống khỏi các hiện tượng nứt vỡ do sốc nhiệt hoặc quá áp.

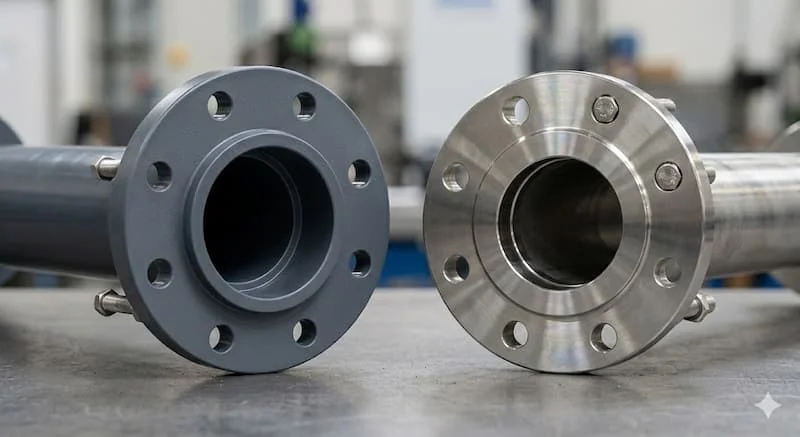

So sánh chi tiết: PVC flange vs Flange kim loại

Nhiều nhà thầu vẫn phân vân giữa việc dùng mặt bích inox hay mặt bích nhựa. Bảng so sánh dưới đây sẽ làm rõ ưu thế của từng loại:

Kết luận từ góc độ chuyên gia: Bạn nên chọn mặt bích nhựa PVC cho các hệ thống nước sạch, nước thải, hóa chất nhẹ hoặc môi trường gần biển. Ngược lại, đối với hệ thống hơi nóng (steam), dầu nóng hoặc áp suất cực cao, mặt bích kim loại vẫn là lựa chọn bắt buộc.

Ứng dụng thực tế của mặt bích nhựa PVC

Với những đặc tính ưu việt về trọng lượng và khả năng chống ăn mòn, mặt bích nhựa PVC hiện diện trong hầu hết các hạ tầng kỹ thuật hiện đại:

• Hệ thống xử lý nước: Dùng để kết nối các cụm bơm cao áp, bồn lọc cát và hệ thống màng lọc RO.

• Ngành hóa chất: Đặc biệt hiệu quả trong các dây chuyền xi mạ, sản xuất chất tẩy rửa hoặc các dung dịch axit/kiềm nồng độ thấp nơi kim loại bị phá hủy nhanh chóng.

• Nuôi trồng thủy sản: Trong môi trường nước mặn hoặc nước lợ, mặt bích nhựa là "cứu cánh" duy nhất giúp hệ thống không bị mục nát do muối mặn.

• Hệ thống bể bơi: Kết nối các thiết bị lọc và xử lý clo hóa.

Insight thực tế: Những nơi đòi hỏi tháo lắp vệ sinh thường xuyên hoặc nơi có độ ẩm không khí cao chính là "đất diễn" tốt nhất cho phụ kiện này.

Những sai lầm phổ biến có thể phá hỏng hệ thống

Dù là một phụ kiện bền bỉ, nhưng nếu sử dụng sai cách, mặt bích nhựa PVC rất dễ gặp sự cố:

1. Nhầm lẫn tiêu chuẩn: Mua mặt bích chuẩn DIN để lắp cho van chuẩn JIS. Kết quả là các lỗ bulong bị lệch vài mm, buộc thợ phải khoan chế lại làm yếu kết cấu nhựa.

2. Vấn đề nhiệt độ: Lắp đặt mặt bích nhựa ngay sau lò hơi hoặc thiết bị gia nhiệt mà không có biện pháp giảm ôn.

3. Siết bulong quá tay: Đây là lỗi phổ biến nhất. Khác với thép, nhựa sẽ bị nứt ngay lập tức nếu bạn dùng máy siết lực quá mạnh mà không có sự kiểm soát.

4. Quên hoặc dùng sai gioăng: Sử dụng gioăng cũ hoặc gioăng quá cứng khiến mối nối không kín, buộc người thợ phải siết mạnh hơn và dẫn đến nứt mặt bích.

Hướng dẫn lựa chọn và lắp đặt mặt bích nhựa PVC chuẩn xác

Checklist chọn mua:

• [ ] Xác định chính xác DN (đường kính ngoài của ống đang dùng).

• [ ] Kiểm tra áp suất vận hành tối đa của hệ thống (phải nhỏ hơn PN của flange).

• [ ] Đối soát tiêu chuẩn mặt bích của thiết bị cần kết nối (JIS, ANSI hay DIN).

• [ ] Đánh giá môi trường lưu chất để chọn loại gioăng (EPDM cho nước, Viton cho hóa chất mạnh).

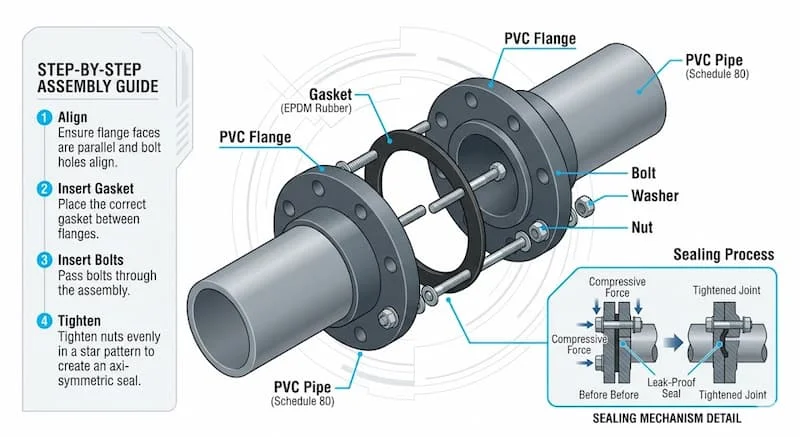

Quy trình lắp đặt 4 bước:

1. Bước 1: Làm sạch: Vệ sinh sạch bề mặt tiếp xúc của hai mặt bích. Bất kỳ hạt cát nào cũng có thể tạo khe hở gây rò rỉ.

2. Bước 2: Đặt gioăng: Đặt gioăng cao su vào chính giữa. Đảm bảo gioăng không bị lệch khỏi tâm lỗ.

3. Bước 3: Siết bulong đối xứng: Đây là bước quan trọng nhất. Hãy siết theo hình sao hoặc đối xứng (ví dụ lỗ 1 rồi đến lỗ đối diện 3). Không siết chặt ngay một lỗ mà hãy siết dần đều các lỗ.

4. Bước 4: Kiểm tra: Tăng áp thử nghiệm và quan sát. Nếu có rò rỉ, chỉ siết thêm một chút ở vị trí đó, tuyệt đối không dùng lực cưỡng ép.

FAQ: Những câu hỏi thường gặp về PVC flange

1. PVC flange chịu được áp lực tối đa bao nhiêu?

Thông thường, các loại mặt bích nhựa tiêu chuẩn được thiết kế chịu áp từ PN10 đến PN16 (tương đương 10kg/cm² đến 16kg/cm²).

2. Tôi có thể dùng mặt bích nhựa cho nước nóng không?

Đối với nước nóng sinh hoạt (dưới 60°C), bạn có thể dùng PVC. Tuy nhiên, nếu nhiệt độ cao hơn, bạn nên chuyển sang mặt bích CPVC hoặc PPR.

3. Có thể kết nối mặt bích nhựa trực tiếp với mặt bích inox không?

Hoàn toàn được, miễn là chúng có cùng tiêu chuẩn lỗ (ví dụ cùng là JIS 10K). Đây là cách làm phổ biến để tiết kiệm chi phí.

4. Tại sao mặt bích của tôi thường bị nứt ở lỗ bulong?

Nguyên nhân thường do siết bulong không đều hoặc siết quá lực. Ngoài ra, việc thiếu gioăng đệm cũng khiến lực ép tập trung quá lớn vào một điểm gây nứt.

5. Nên dùng loại gioăng nào cho tốt nhất?

Với nước sạch và nước thải thông thường, gioăng EPDM là sự lựa chọn tối ưu về cả giá thành và độ bền.

Tổng kết

Mặt bích nhựa PVC không đơn thuần chỉ là một phụ kiện nối ống, mà là một giải pháp kỹ thuật giúp nâng tầm tính linh hoạt và độ bền cho hệ thống của bạn. Bằng cách chọn đúng tiêu chuẩn, hiểu rõ giới hạn về nhiệt độ và tuân thủ quy trình lắp đặt "siết đối xứng", bạn sẽ loại bỏ hoàn toàn rủi ro rò rỉ và tiết kiệm đáng kể chi phí bảo trì sau này.
