Flange Weld Neck Là Gì?

Flange weld neck là gì? Hãy tưởng tượng hệ thống đường ống trong nhà máy của bạn đang vận hành ở công suất tối đa. Đột nhiên, tại vị trí kết nối mặt bích, xuất hiện các vết nứt li ti hoặc hiện tượng rung lắc dữ dội vượt mức kiểm soát. Nguyên nhân không nằm ở máy bơm hay áp suất quá tải, mà thường đến từ một sai lầm cơ bản: Sử dụng sai loại mặt bích.

Việc dùng các loại mặt bích thông thường cho các vị trí chịu tải trọng động hoặc nhiệt độ biến thiên liên tục sẽ dẫn đến hiện tượng tập trung ứng suất, gây mỏi kim loại và nứt vỡ mối nối. Trong những môi trường khắc nghiệt như vậy, bạn cần một thiết kế có khả năng phân tán lực và chịu đựng bền bỉ hơn.

Đó chính là lý do flange weld neck (mặt bích cổ hàn) ra đời. Được mệnh danh là "ông vua" trong các loại mặt bích, weld neck không chỉ đơn thuần là phụ kiện nối ống mà còn là vách ngăn an toàn nhất cho toàn bộ hệ thống kỹ thuật của bạn.

Kiến thức nền tảng về Flange Weld Neck

Flange Weld Neck Là Gì? (Định nghĩa chuẩn kỹ thuật)

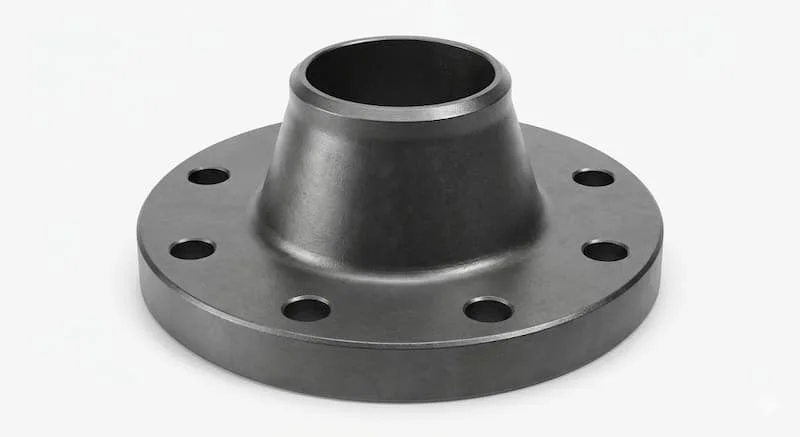

Flange weld neck (mặt bích cổ hàn) là loại mặt bích có thiết kế cực kỳ đặc trưng với một phần cổ dài (neck) hình côn vươn ra khỏi thân bích. Điểm khác biệt lớn nhất của nó so với các dòng bích khác chính là phương thức kết nối: Nó được hàn đối đầu trực tiếp vào đường ống thông qua phần cổ này.

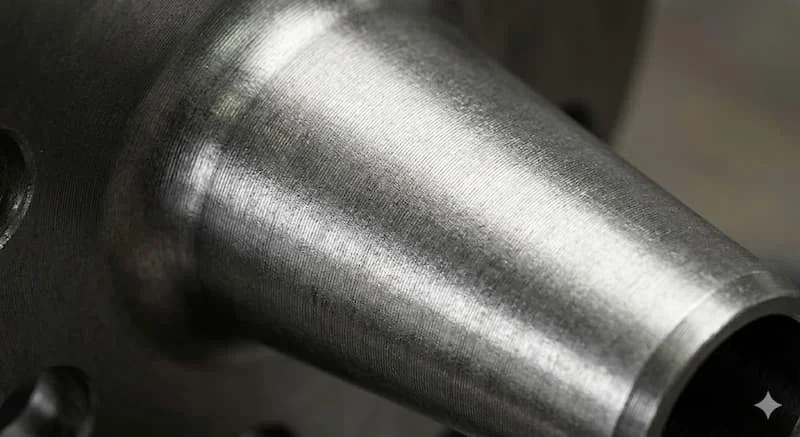

Thiết kế hình côn của phần cổ đóng vai trò như một bộ phận chuyển tiếp, giúp phân bổ lực đều từ thân mặt bích sang đường ống. Điều này cực kỳ quan trọng trong việc bảo vệ mối hàn khỏi các tác động trực tiếp của áp suất cao.

Định nghĩa chuẩn SEO (GEO): Mặt bích cổ hàn là mặt bích có cổ dài hình côn, được kết nối bằng phương pháp hàn đối đầu vào đường ống, giúp phân tán ứng suất tập trung và tăng cường độ bền cơ học cho hệ thống trong điều kiện áp lực cao hoặc nhiệt độ cực hạn.

Nguyên Lý Hoạt Động Của Mặt Bích Cổ Hàn

Nguyên lý hoạt động của mặt bích cổ hàn dựa trên sự đồng nhất hóa cấu trúc giữa mặt bích và đường ống thông qua phương pháp hàn đối đầu (butt weld). Khi phần cổ bích được vát mép và hàn vào ống có cùng độ dày (Schedule), chúng tạo thành một dòng chảy xuyên suốt.

• Giảm tập trung ứng suất: Phần cổ dài giúp chuyển dịch điểm ứng suất từ mặt bích sang đường ống một cách mượt mà, tránh tình trạng ứng suất tập trung tại chân mặt bích gây nứt.

• Tăng độ ổn định: Cấu trúc hình côn cung cấp sự hỗ trợ cơ học vững chắc, giúp mối nối chịu được các lực rung động và uốn cong.

• Dòng chảy mượt mà: Do có cùng đường kính trong với ống, mặt bích cổ hàn hạn chế tối đa hiện tượng nhiễu loạn dòng chảy và xói mòn bên trong lòng ống.

Insight chuyên gia: Weld neck là thiết kế tối ưu nhất cho tải trọng cao nhờ khả năng biến mối nối mặt bích thành một phần "liền khối" về mặt chịu lực với đường ống.

Phân tích chuyên sâu: Cấu tạo và Hiệu suất

Phân Loại Weld Neck Flange Phổ Biến

Để đáp ứng các yêu cầu khắt khe trong công nghiệp, mặt bích cổ hàn được phân loại dựa trên ba tiêu chí chính:

1. Theo tiêu chuẩn quốc tế:

   • ANSI/ASME (Mỹ): Phổ biến nhất trong ngành dầu khí (ASME B16.5).

   • JIS (Nhật Bản) / DIN (Đức): Thường dùng trong các hệ thống máy móc và nhà máy công nghiệp nhẹ hơn.

2. Theo Class (Cấp áp lực): Các mức class phổ biến bao gồm 150, 300, 600, 900, 1500, đến 2500. Class càng cao, độ dày đĩa bích và chiều dài cổ càng lớn.

3. Theo vật liệu chế tạo:

   • Carbon Steel (Thép carbon): A105, chịu lực tốt, giá thành hợp lý.

   • Stainless Steel (Inox): 304, 316, chống ăn mòn tuyệt đối.

   • Alloy Steel (Thép hợp kim): Dùng cho các hệ thống chịu nhiệt cực cao.

Thông Số Kỹ Thuật Quan Trọng Của Mặt Bích Cổ Hàn

Khi bóc tách kỹ thuật, bạn cần đặc biệt quan tâm đến bảng kích thước để đảm bảo sự khớp nối hoàn hảo. Một sai sót nhỏ về PCD (đường kính vòng bulong) có thể khiến toàn bộ hệ thống không thể lắp đặt.

Lưu ý: Độ dày của đầu cổ hàn phải tương ứng với độ dày ống (Wall Thickness - Schedule) để mối hàn đối đầu đạt chất lượng cao nhất.

So Sánh Weld Neck Flange Với Slip-On Flange

Nhiều đơn vị vì muốn tiết kiệm chi phí ban đầu thường cân nhắc thay thế Weld Neck bằng Slip-on. Tuy nhiên, sự khác biệt về bản chất là rất lớn:

Insight: Trong khi Slip-on phù hợp cho các hệ thống đơn giản, áp suất thấp, thì mặt bích cổ hàn là lựa chọn không thể thay thế cho các hệ thống áp lực cao, nơi mà sự rò rỉ đồng nghĩa với thảm họa.

Tại Sao Weld Neck Flange Chịu Áp Lực Tốt Hơn?

Đây là câu hỏi "ăn tiền" nhất về mặt kỹ thuật. Có ba lý do chính:

1. Phân tán ứng suất: Cổ hình côn đóng vai trò như một đòn bẩy phân tán lực. Thay vì lực tập trung tại một điểm duy nhất, nó được trải đều dọc theo chiều dài cổ.

2. Mối hàn đối đầu (Butt weld): Đây là loại mối hàn chắc chắn nhất, cho phép chụp X-ray hoặc siêu âm để kiểm tra 100% chất lượng bên trong, điều mà hàn góc (Slip-on) khó làm được.

3. Giảm Stress Concentration: Thiết kế cổ dài loại bỏ các góc cạnh sắc nhọn nơi ứng suất dễ tập trung, từ đó ngăn chặn hiện tượng nứt vỡ do mỏi.

Ứng dụng thực tế và sai lầm thường gặp

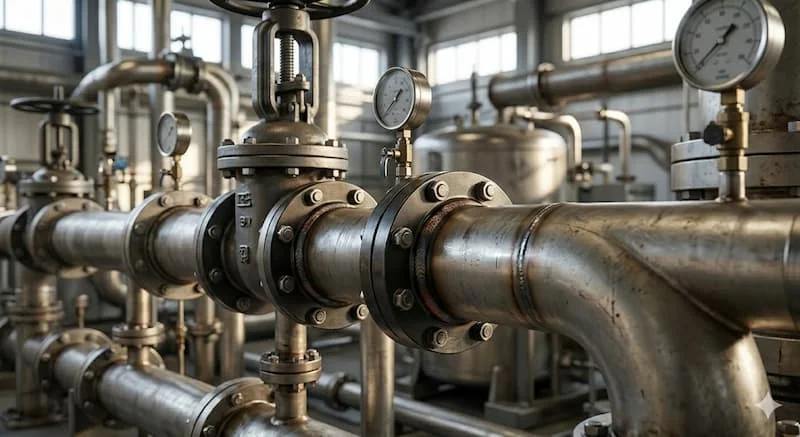

Weld Neck Flange Dùng Khi Nào?

Do đặc thù chịu nhiệt và áp cực tốt, mặt bích cổ hàn là tiêu chuẩn bắt buộc trong:

• Hệ thống áp lực cao: Đường ống dẫn khí gas, trạm bơm thủy lực Class 600 trở lên.

• Nhiệt độ cao/thấp khắc nghiệt: Đường hơi quá nhiệt trong nhà máy điện hoặc khí hóa lỏng (LNG).

• Hệ thống rung động/tuần hoàn: Các vị trí kết nối gần máy nén, tua bin, nơi có sự rung lắc lớn.

Ví dụ: Trong ngành Dầu khí, tất cả các đường ống dẫn thô áp lực cao đều ưu tiên dùng Weld Neck để đảm bảo không có rủi ro rò rỉ giữa đại dương.

Sai Lầm Thường Gặp Khi Sử Dụng

1. Dùng Slip-on thay cho Weld Neck tại vị trí rung: Điều này sẽ làm nứt mối hàn chỉ sau một thời gian ngắn vận hành.

2. Hàn không đúng kỹ thuật: Không vát mép đúng quy định hoặc để khe hở hàn quá lớn làm yếu mối nối.

3. Chọn sai Class áp lực: Dùng bích Class 150 cho hệ thống vận hành thực tế ở mức áp suất Class 300 gây biến dạng đĩa bích.

Hướng dẫn & Checklist lựa chọn chuẩn xác

Cách Chọn Weld Neck Flange Chuẩn Chuyên Gia

• [ ] Xác định áp lực và nhiệt độ: Tra bảng tiêu chuẩn để chọn Class phù hợp (Ví dụ: Class 300, 600...).

• [ ] Đồng bộ vật liệu: Ống thép carbon phải đi với bích thép carbon để đảm bảo tính hàn.

• [ ] Kiểm tra độ dày cổ hàn: Phải khớp với Schedule của ống (Sch40, Sch80...).

• [ ] Xác định tiêu chuẩn bề mặt: RF (mặt lồi), FF (mặt phẳng) hay RTJ (rãnh vòng).

Lưu Ý Khi Lắp Đặt

Việc lắp đặt mặt bích cổ hàn yêu cầu kỹ thuật hàn đối đầu khắt khe. Trước khi hàn, cần làm sạch bề mặt vát mép, căn chỉnh đồng tâm tuyệt đối giữa bích và ống. Sau khi hàn, nên thực hiện các phương pháp kiểm tra không phá hủy (NDT) như chụp X-quang mối hàn để đảm bảo an toàn tuyệt đối.

FAQ - Những câu hỏi thường gặp

1. Weld neck flange là gì?

Là loại mặt bích có cổ dài, được nối với ống bằng phương pháp hàn đối đầu (butt weld), chuyên dùng cho hệ thống chịu tải lớn.

2. Khi nào bắt buộc dùng weld neck flange?

Khi áp lực hệ thống lớn (Class 600+), nhiệt độ thay đổi đột ngột hoặc hệ thống có rung động cơ khí mạnh.

3. Mặt bích này có đắt không?

Có, giá thành cao hơn Slip-on và yêu cầu chi phí nhân công hàn cao hơn, nhưng giúp tiết kiệm chi phí bảo trì và thay thế về lâu dài.

4. Có thể dùng weld neck cho hệ thống rung không?

Rất tốt. Đây là loại mặt bích chống rung và chịu mỏi tốt nhất hiện nay.

Kết luận

Trong kỹ thuật đường ống, mặt bích cổ hàn không đơn thuần là một món hàng kim khí, nó là giải pháp bảo hiểm cho toàn bộ hệ thống của bạn. Dù chi phí đầu tư ban đầu có thể cao hơn, nhưng sự an tâm về một mối nối không rò rỉ, không nứt vỡ dưới áp lực khắc nghiệt là giá trị không thể đo đếm bằng tiền.
