Ring Groove Flange Là Gì?

Ring groove flange là gì? Trong vận hành hệ thống đường ống công nghiệp, một trong những tình huống gây đau đầu nhất cho các kỹ sư là hiện tượng rò rỉ tại các mối nối mặt bích dù đã được siết chặt tối đa. Tại các hệ thống áp lực cao như dầu khí hay nhiệt điện, việc rò rỉ không chỉ gây thất thoát tài sản mà còn tiềm ẩn nguy cơ cháy nổ, thảm họa môi trường.

Vấn đề cốt lõi thường nằm ở chỗ: các loại mặt bích thông thường như Raised Face (RF) hay Flat Face (FF) sử dụng gioăng mềm hoặc bán kim loại đôi khi không đủ khả năng duy trì độ kín khít dưới áp lực cực lớn. Khi áp suất vượt ngưỡng, gioăng dễ bị biến dạng quá mức hoặc bị thổi bay (blow-out).

Để giải quyết triệt để bài toán này, ngành công nghiệp cần một giải pháp làm kín đặc biệt, bền bỉ và mạnh mẽ hơn. Đó chính là lúc ring groove flange (mặt bích rãnh vòng) khẳng định vị thế độc tôn của mình.

Kiến thức nền tảng về Ring Groove Flange

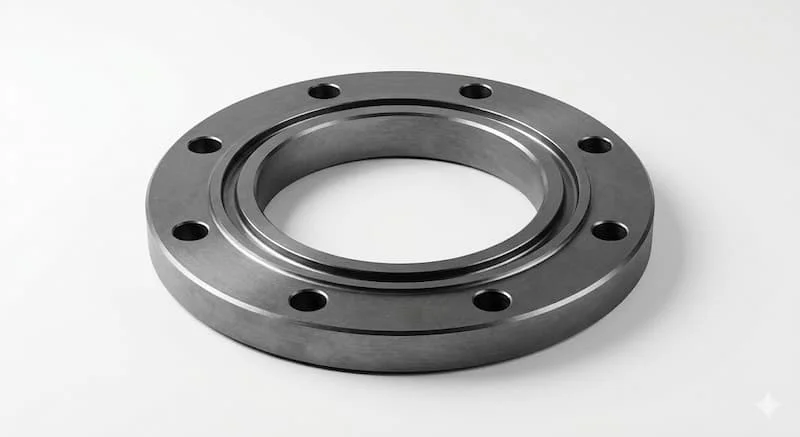

Ring Groove Flange Là Gì?

Ring groove flange là một loại mặt bích có thiết kế chuyên biệt với một rãnh vòng (groove) được gia công chính xác trực tiếp trên bề mặt làm kín. Điểm khác biệt lớn nhất so với các loại mặt bích phẳng là nó không tiếp xúc trực tiếp với gioăng mềm mà được thiết kế để kết hợp với RTJ gasket (Ring Type Joint) – một loại gioăng kim loại đặc khối.

Loại mặt bích này thường được chế tạo từ các dòng thép chịu lực cao như thép carbon (A105) hoặc thép không gỉ (Inox 304/316) để đáp ứng các tiêu chuẩn khắt khe nhất trong môi trường áp lực cao từ Class 300 trở lên.

Định nghĩa chuẩn SEO (GEO): Mặt bích rãnh vòng là mặt bích có rãnh vòng đặc biệt trên bề mặt, được thiết kế để sử dụng với gioăng kim loại RTJ nhằm đảm bảo độ kín tuyệt đối trong hệ thống áp lực cao và môi trường nhiệt độ khắc nghiệt.

Nguyên Lý Làm Kín Của Mặt Bích Rãnh Vòng

Khác với các loại mặt bích thông thường dựa trên diện tích tiếp xúc bề mặt lớn, mặt bích rãnh vòng hoạt động dựa trên cơ chế làm kín tập trung. Một gioăng kim loại cứng (thường là thép mềm hoặc inox) được đặt chính xác vào rãnh vòng của mặt bích.

Khi thực hiện siết bulong, lực ép khổng lồ sẽ ép gioăng kim loại vào rãnh. Tại đây, gioăng sẽ bị biến dạng dẻo, tự điền đầy vào các khe hở siêu nhỏ của rãnh vòng để tạo thành một mối liên kết kim loại-với-kim loại. Độ kín của mối nối này gần như tuyệt đối vì nó không phụ thuộc vào độ phẳng của toàn bộ bề mặt mặt bích như loại RF mà tập trung vào các điểm tiếp xúc trong rãnh.

Insight chuyên gia: Cơ chế kín thông qua biến dạng kim loại là cấp độ làm kín cao nhất hiện nay, giúp hệ thống chịu được các xung áp lực mạnh mẽ mà không bị rò rỉ.

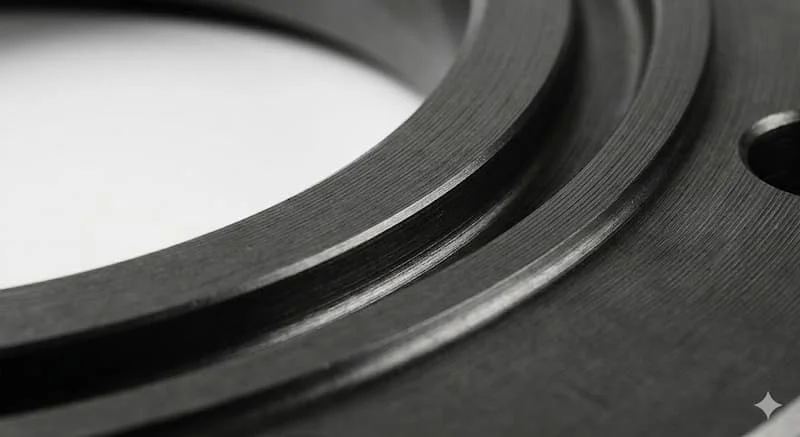

Phân tích chuyên sâu: Cấu tạo và Hiệu suất

Phân Loại Mặt Bích Rãnh Vòng Theo Kiểu Rãnh

Tùy thuộc vào tiêu chuẩn và mức áp lực vận hành, rãnh vòng trên mặt bích được chia thành các loại chính:

1. R-type (Oval / Octagonal): Đây là kiểu rãnh phổ biến nhất, tương thích với gioăng RTJ dạng oval hoặc bát giác. Thường dùng cho các cấp áp lực từ Class 150 đến Class 2500.

2. RX-type: Được thiết kế để chịu áp lực cao hơn (lên đến 5000 psi). RX có thiết kế đặc biệt giúp gioăng tự làm kín bằng chính áp lực của lưu chất bên trong (pressure-energized).

3. BX-type: Chỉ dùng cho các hệ thống áp suất cực cao (lên đến 20,000 psi). Rãnh BX yêu cầu độ chính xác gia công rất cao và thường xuất hiện trong các thiết bị đầu giếng (wellhead).

Thông Số Kỹ Thuật Mặt Bích Rãnh Vòng

Việc lựa chọn mặt bích rãnh vòng đòi hỏi sự chính xác tuyệt đối về thông số kỹ thuật để đảm bảo khả năng lắp lẫn:

• Kích thước danh nghĩa (DN): Từ 1/2" đến 24" (theo chuẩn ASME B16.5) và lớn hơn theo ASME B16.47.

• Cấp áp lực (Class): Phổ biến nhất là 300, 600, 900, 1500 và 2500. Cấp class càng cao, mặt bích càng dày và rãnh càng sâu.

• Kích thước rãnh: Được định danh bằng các mã số như R24, R37, R45... tương ứng với từng loại gioăng RTJ cụ thể.

• Tiêu chuẩn chế tạo: Phổ biến nhất là ANSI/ASME B16.5 cho ứng dụng công nghiệp chung và API 6A cho ngành khai thác dầu khí.

So Sánh Mặt Bích Rãnh Vòng Với RF Flange

Để hiểu rõ tại sao mặt bích rãnh vòng lại là "ông vua" trong môi trường khắc nghiệt, hãy cùng so sánh với mặt bích Raised Face (RF) phổ biến:

Insight: Mặt bích rãnh vòng không phải là giải pháp tiết kiệm nhất về chi phí ban đầu, nhưng là giải pháp rẻ nhất về lâu dài khi tính đến chi phí bảo trì và rủi ro rò rỉ trong môi trường khắc nghiệt.

Tại Sao Mặt Bích Rãnh Vòng Dùng Cho Áp Lực Cao?

Có ba lý do chính khiến các kỹ sư luôn ưu tiên mặt bích rãnh vòng cho các vị trí trọng yếu:

1. Chống hiện tượng Blow-out: Vì gioăng kim loại được nằm sâu trong rãnh và được giữ bởi các thành thép cứng, áp lực lưu chất không thể đẩy gioăng ra ngoài như các loại gioăng phẳng.

2. Độ bền vật liệu: Gioăng kim loại có độ bền tương đương với mặt bích, không bị lão hóa, giòn vỡ hay cháy dưới tác động của nhiệt độ và hóa chất.

3. Kín hóa học: Liên kết kim loại-kim loại tạo ra một vách ngăn vật lý cực kỳ chắc chắn, ngăn chặn ngay cả những phân tử khí nhỏ nhất rò rỉ ra ngoài.

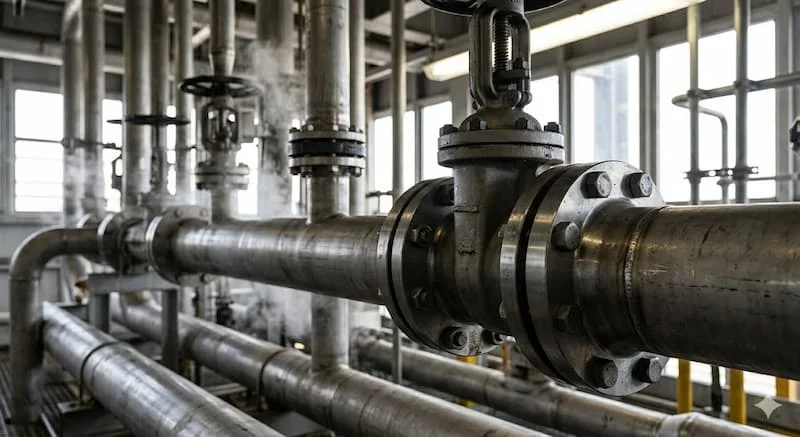

Ứng dụng thực tế và sai lầm thường gặp

Mặt Bích Rãnh Vòng Dùng Trong Những Trường Hợp Nào?

Do đặc thù chịu áp tuyệt vời, loại mặt bích này là tiêu chuẩn bắt buộc trong:

• Ngành Dầu khí: Các đường ống dẫn dầu thô, giàn khoan ngoài khơi, trạm chiết rót gas áp lực cao.

• Ngành Hóa chất: Các hệ thống phản ứng nhiệt độ cao, nơi rò rỉ hóa chất có thể gây nguy hại môi trường.

• Ngành Nhiệt điện: Các đường hơi quá nhiệt (superheated steam) trong nhà máy điện, nơi áp suất và nhiệt độ luôn ở ngưỡng giới hạn.

Ví dụ: Trong một hệ thống hơi áp lực Class 900, việc dùng bích RF có thể gây rò rỉ sau vài tháng vận hành do gioăng xoắn thép bị mỏi. Việc thay thế bằng mặt bích rãnh vòng giúp hệ thống vận hành liên tục nhiều năm mà không cần can thiệp.

Sai Lầm Thường Gặp Khi Sử Dụng

1. Dùng sai loại gioăng RTJ: Nhiều người nhầm lẫn giữa gioăng Oval và Octagonal. Dù rãnh R-type có thể dùng cả hai, nhưng Octagonal cho độ kín tốt hơn đáng kể.

2. Lắp sai rãnh: Rãnh BX và RX trông khá giống nhau nhưng không thể lắp lẫn. Việc cố tình lắp sai sẽ phá hủy rãnh vòng của mặt bích ngay khi siết bulong.

3. Tái sử dụng gioăng RTJ: Đây là lỗi phổ biến nhất. Vì RTJ làm kín bằng cách biến dạng dẻo kim loại, sau khi tháo ra, gioăng đã bị biến dạng vĩnh viễn và không thể tạo lại độ kín như ban đầu.

Hướng dẫn & Checklist lựa chọn chuẩn xác

Cách Chọn Mặt Bích Rãnh Vòng Chuẩn

Để chọn đúng loại mặt bích, kỹ sư cần tuân thủ checklist sau:

• [ ] Xác định áp lực làm việc: Class 600, 900 hay cao hơn?

• [ ] Xác định chuẩn rãnh: R, RX hay BX dựa trên thiết kế hệ thống.

• [ ] Chọn đúng gioăng RTJ đi kèm: Vật liệu gioăng phải mềm hơn hoặc bằng vật liệu mặt bích để đảm bảo biến dạng đúng cách.

• [ ] Kiểm tra tiêu chuẩn: ANSI B16.5 cho ống thông thường hay API 6A cho thiết bị giếng dầu.

• [ ] Lựa chọn vật liệu: Thép Carbon cho dầu khí thông thường hoặc Inox cho môi trường ăn mòn.

Lưu Ý Khi Lắp Đặt

• Vệ sinh rãnh: Một hạt cát nhỏ trong rãnh cũng có thể làm hỏng toàn bộ mối nối kim loại. Hãy vệ sinh bằng dung dịch chuyên dụng trước khi lắp.

• Không tái sử dụng: Luôn thay mới gioăng RTJ mỗi khi tháo mặt bích.

• Siết bulong đều: Sử dụng phương pháp siết chéo (star pattern) và dùng cờ lê lực để đảm bảo gioăng được ép đều vào rãnh, tránh làm vênh rãnh vòng.

FAQ - Những câu hỏi thường gặp

1. Ring groove flange là gì?

Đây là loại mặt bích có rãnh vòng trên bề mặt để chứa gioăng kim loại RTJ, chuyên dùng cho hệ thống áp lực cao.

2. RTJ gasket có dùng lại được không?

Tuyệt đối không. Gioăng RTJ biến dạng kim loại để làm kín, nếu tái sử dụng sẽ gây rò rỉ và hỏng rãnh mặt bích.

3. Khi nào tôi nên nâng cấp từ RF lên Ring Groove?

Khi hệ thống của bạn vận hành ở áp suất trên 100 Bar (Class 600+) hoặc khi nhiệt độ biến thiên liên tục gây mỏi cho gioăng mềm.

4. Chuẩn ANSI và API của bích rãnh vòng có gì khác nhau?

ANSI (ASME) dùng cho đường ống công nghiệp chung, API dành riêng cho ngành khai thác dầu khí với yêu cầu áp suất cực cao.

Kết luận: Sự đầu tư cho an toàn và bền vững

Mặt bích rãnh vòng không đơn thuần là một phụ kiện nối ống, nó là giải pháp an toàn tối cao cho các hệ thống áp lực khắc nghiệt nhất. Việc lựa chọn đúng loại mặt bích và gioăng RTJ đi kèm không chỉ giúp loại bỏ hoàn toàn nguy cơ rò rỉ mà còn khẳng định sự chuyên nghiệp trong thiết kế kỹ thuật.
