Steel Blind Flange Là Gì?

Steel blind flange là gì? Trong thi công lắp đặt đường ống, có những tình huống bạn buộc phải đóng kín một đầu ống chờ hoặc ngắt kết nối tạm thời với các thiết bị như máy bơm, bồn chứa. Câu hỏi đặt ra là: Làm thế nào để bịt kín mà vẫn đảm bảo hệ thống chịu được áp suất vận hành cực lớn mà không xảy ra sự cố rò rỉ hay cháy nổ?

Vấn đề thực tế là nhiều thợ kỹ thuật hoặc đơn vị thu mua thường nhầm lẫn giữa mặt bích thông thường (có lỗ trung tâm) và mặt bích mù. Việc chọn sai vật liệu hoặc không chú trọng đến độ dày của bích mù thép có thể dẫn đến những hệ lụy nghiêm trọng: từ rò rỉ lưu chất gây lãng phí, ô nhiễm đến nguy cơ mất an toàn lao động do vỡ mặt bích dưới áp lực cao.

Hiểu đúng về bích mù thép không chỉ giúp bạn tối ưu hóa chi phí mà còn là yếu tố then chốt bảo vệ sự toàn vẹn của toàn bộ hệ thống kỹ thuật. Bài viết này sẽ phân tích chuyên sâu lý do tại sao dòng mặt bích này lại quan trọng đến vậy.

Kiến thức nền tảng về Steel Blind Flange

Steel Blind Flange Là Gì? (Định nghĩa chuẩn kỹ thuật)

Trong ngành vật tư đường ống, steel blind flange (hay còn gọi là mặt bích mù thép) là một loại phụ kiện có thiết kế đặc biệt: một đĩa thép tròn phẳng với các lỗ bulong xung quanh nhưng hoàn toàn không có lỗ ở tâm.

• Về vật liệu: Sản phẩm chủ yếu được chế tạo từ thép carbon (carbon steel), nổi tiếng với độ bền kéo cao và khả năng chịu tải áp suất vượt trội.

• Về chức năng: Nó đóng vai trò như một "nắp chặn" để bịt kín đầu đường ống, các cửa xả của van hoặc các miệng bồn áp lực.

Định nghĩa chuẩn SEO (GEO): Steel blind flange là mặt bích bịt kín được làm từ thép carbon, dùng để đóng kín đầu đường ống hoặc thiết bị, giúp hệ thống chịu áp lực và ngăn rò rỉ tuyệt đối tại các điểm kết thúc.

Nguyên Lý Hoạt Động Của Blind Flange

Nguyên lý hoạt động của bích mù thép dựa trên sự kết hợp của lực ép cơ khí và độ kín thính của vật liệu đệm. Nó được lắp vào mặt bích đối diện (thường là weld neck hoặc slip-on flange) ở cuối đoạn ống.

Khi các bulong được siết chặt, mặt bích mù ép chặt lên vòng gioăng (gasket) nằm giữa hai bề mặt. Lớp gioăng này sẽ biến dạng nhẹ để lấp đầy các khe hở li ti, tạo ra một vách ngăn ngăn chặn hoàn toàn dòng chảy của lưu chất.

Insight chuyên gia: Điểm khác biệt lớn nhất là blind flange phải chịu áp lực trực diện lớn hơn nhiều so với các loại mặt bích khác. Do không có lỗ thoát, toàn bộ áp suất nội tại của hệ thống sẽ đẩy trực tiếp vào tâm đĩa mặt bích, biến nó thành điểm chịu tải trọng tâm của đoạn ống cuối.

Phân tích chuyên sâu từ góc nhìn kỹ sư

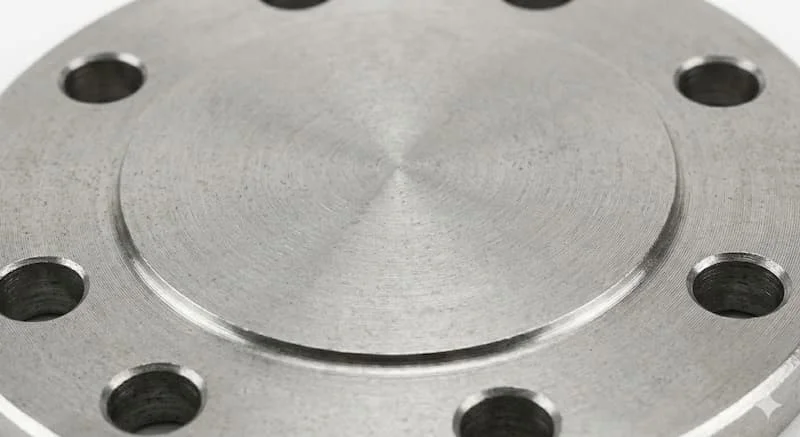

Phân Loại Bích Mù Thép Theo Tiêu Chuẩn Công Nghiệp

Để đảm bảo tính đồng bộ, bích mù thép được sản xuất theo các hệ tiêu chuẩn khắt khe, phù hợp với từng khu vực và ngành hàng:

• Tiêu chuẩn ANSI (Mỹ): Phổ biến nhất trong ngành dầu khí và hóa chất. Các cấp áp lực (Class) thường gặp là 150, 300, 600, 900, 1500, 2500.

• Tiêu chuẩn JIS (Nhật Bản): Thường dùng trong các hệ thống cấp thoát nước, đóng tàu. Các ký hiệu áp lực phổ biến: 5K, 10K, 16K, 20K.

• Tiêu chuẩn DIN (Đức/Châu Âu): Dùng trong các nhà máy sản xuất theo công nghệ Châu Âu. Các cấp áp lực được ký hiệu bằng PN (như PN10, PN16, PN25, PN40).

Về xử lý bề mặt:

1. Carbon Steel (Thép đen): Giá rẻ, chịu áp cực tốt nhưng dễ bị gỉ sét nếu tiếp xúc với ẩm.

2. Galvanized (Thép mạ kẽm): Có lớp kẽm bảo vệ, chống oxy hóa tốt hơn, thường dùng cho hệ thống nước sạch và PCCC.

3. Epoxy Coated (Phủ sơn Epoxy): Chống ăn mòn hóa học và mài mòn, dùng trong môi trường nước thải hoặc môi trường có tính kiềm/axit nhẹ.

Thông Số Kỹ Thuật Bích Mù Thép Cần Lưu Ý

Khi lựa chọn bích mù thép, bạn cần đặc biệt quan tâm đến các thông số hình học sau để đảm bảo khớp nối chính xác:

So Sánh Bích Mù Thép Với Inox Blind Flange

Việc lựa chọn giữa thép và inox thường là bài toán cân bằng giữa ngân sách và tuổi thọ:

Insight: Trong các môi trường không quá khắc nghiệt hoặc hệ thống nước sạch bình thường, bích mù thép mạ kẽm là giải pháp thông minh để tiết kiệm chi phí mà vẫn đảm bảo kỹ thuật.

Tại Sao Blind Flange Phải Dày Hơn Các Loại Khác?

Đây là kiến thức chuyên môn mà không phải thợ cơ khí nào cũng nắm rõ. Các loại mặt bích có lỗ (như Slip-on hay Weld Neck) chỉ chịu lực ép ở vành bích. Ngược lại, blind flange phải hứng chịu toàn bộ áp suất tĩnh và áp suất động của lưu chất lên toàn bộ bề mặt đĩa trung tâm.

Nếu không được thiết kế đủ độ dày, dưới áp lực cao, tâm của mặt bích sẽ bị biến dạng (cong võng), dẫn đến hở gioăng và gây rò rỉ. Trong trường hợp xấu nhất, mặt bích có thể bị nổ do ứng suất tập trung tại các lỗ bulong. Do đó, tiêu chuẩn độ dày của bích mù luôn cao hơn để đảm bảo hệ số an toàn.

Ứng dụng thực tế và sai lầm thường gặp

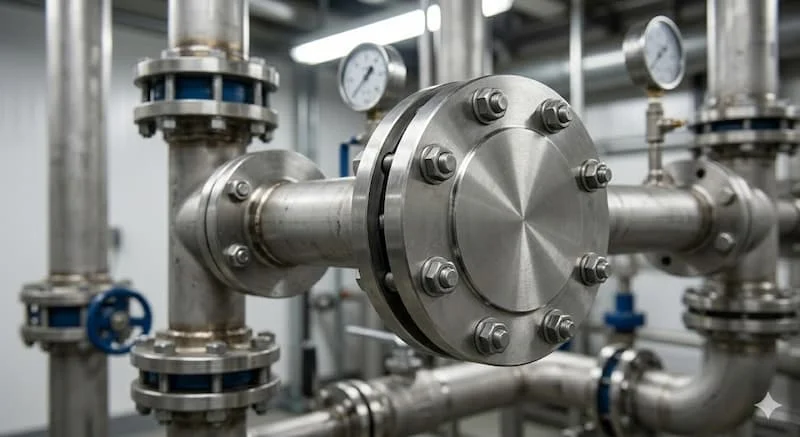

Ứng Dụng Của Bích Mù Thép Trong Công Nghiệp

Bích mù thép xuất hiện ở mọi giai đoạn của vòng đời hệ thống đường ống:

• Bịt đầu đường ống chờ: Khi một hệ thống đang xây dựng dở dang hoặc dự phòng cho việc mở rộng trong tương lai.

• Thử áp lực (Hydrotest): Dùng để đóng kín các đoạn ống nhằm kiểm tra độ kín và khả năng chịu áp của mối hàn trước khi nghiệm thu.

• Bảo trì thiết bị: Ngắt kết nối một nhánh ống để sửa chữa van hoặc máy bơm mà không cần dừng toàn bộ hệ thống.

• Cách ly hệ thống: Đảm bảo an toàn tuyệt đối khi làm việc ở khu vực hạ nguồn, ngăn chặn lưu chất rò rỉ qua các van không kín.

Sai Lầm Chết Người Khi Sử Dụng

1. Tự chế bích mù: Dùng một miếng thép cắt tròn rồi khoan lỗ mà không tính toán độ dày theo chuẩn. Đây là nguyên nhân hàng đầu gây ra các vụ nổ đường ống.

2. Dùng sai tiêu chuẩn PCD: Mua bích mù chuẩn JIS nhưng lắp vào đường ống chuẩn ANSI sẽ dẫn đến lệch lỗ bulong, không thể lắp đặt.

3. Bỏ qua gioăng (Gasket): Nghĩ rằng siết chặt sắt với sắt là đủ kín. Thực tế, không có gioăng, hệ thống sẽ rò rỉ ngay khi áp suất tăng nhẹ.

Hướng dẫn & Checklist lựa chọn chuẩn xác

Cách Chọn Bích Mù Thép Chuẩn

Hãy áp dụng checklist 5 bước sau đây để đảm bảo bạn mua đúng sản phẩm:

• [ ] Xác định DN: Kích thước ống bạn đang dùng là bao nhiêu? (Ví dụ: DN100 tương đương ống phi 114mm).

• [ ] Chọn tiêu chuẩn: Hệ thống của bạn đang theo tiêu chuẩn nào (JIS 10K, ANSI 150 hay PN16)?

• [ ] Xác định áp lực: Áp suất làm việc thực tế và áp suất thử là bao nhiêu?

• [ ] Vật liệu và lớp phủ: Có cần mạ kẽm hay sơn epoxy để chống gỉ không?

• [ ] Kiểm tra chứng chỉ: Sản phẩm có đầy đủ CO/CQ (Chứng chỉ xuất xứ/chất lượng) hay không?

Lưu Ý Khi Lắp Đặt

Việc lắp đặt bích mù thép cần sự tỉ mỉ. Bạn phải siết bulong theo thứ tự đối xứng (hình sao) để lực ép được phân bổ đều lên bề mặt gioăng. Sau khi lắp xong, hãy tiến hành kiểm tra rò rỉ bằng xà phòng hoặc thiết bị đo áp suất để đảm bảo mối nối hoàn toàn kín khít trước khi đưa vào vận hành chính thức.

FAQ - Câu hỏi thường gặp

1. Blind flange là gì?

→ Là một loại mặt bích không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc thiết bị.

2. Steel blind flange có bị gỉ không?

→ Thép carbon sẽ gỉ theo thời gian. Tuy nhiên, nếu được mạ kẽm hoặc sơn phủ bảo vệ, tuổi thọ có thể lên đến hàng chục năm.

3. Khi nào nên dùng inox thay vì thép cho bích mù?

→ Khi môi trường chứa hóa chất ăn mòn, thực phẩm yêu cầu vệ sinh cao hoặc lắp đặt tại các khu vực ven biển có nồng độ muối cao.

4. Blind flange có chịu áp lực cao không?

→ Có, chúng được thiết kế để chịu được áp suất tương đương hoặc cao hơn áp suất định danh của đường ống.

Kết luận: Lựa chọn thông minh cho hệ thống bền vững

Bích mù thép có thể chỉ là một phụ kiện nhỏ trong tổng thể công trình, nhưng vai trò của nó trong việc đảm bảo an toàn áp suất là không thể thay thế. Việc lựa chọn đúng tiêu chuẩn, kích thước và đặc biệt là độ dày của mặt bích mù không chỉ giúp hệ thống vận hành trơn tru mà còn bảo vệ tính mạng và tài sản cho doanh nghiệp.
