Kiến thức nền tảng về 4 Blind Flange

4 blind flange là gì? Hãy tưởng tượng bạn đang thi công hoặc bảo trì một hệ thống đường ống công nghiệp quan trọng, ví dụ như đường ống cấp nước hoặc dẫn dầu có kích thước DN100. Bạn cần đóng kín một đầu đường ống để kiểm tra áp lực hoặc tạm thời ngắt dòng chảy để sửa chữa một phần khác của hệ thống. Bạn biết rằng cần dùng đến mặt bích để bịt lại. Tuy nhiên, nếu bạn không phân biệt rõ ràng giữa mặt bích thông thường (ví dụ: slip-on, weld neck) và mặt bích mù (blind flange), hoặc chỉ đơn giản là chọn bừa một loại mặt bích có lỗ giữa và dùng một miếng thép thông thường để bịt tạm, thì rủi ro là rất lớn.

Vấn đề thực tế là nhiều người thường nhầm lẫn giữa 4 blind flange và các loại mặt bích thông thường khác. Sự nhầm lẫn này có thể dẫn đến việc lựa chọn sai loại mặt bích, từ đó gây ra những hậu quả nghiêm trọng như không đảm bảo độ kín khít, dẫn đến rò rỉ lưu chất (nước, khí, dầu...), hoặc tệ hơn là không chịu được áp lực hệ thống, gây nổ và nguy hiểm cho người lao động cũng như thiệt hại về tài sản.

Việc hiểu đúng và lựa chọn chính xác blind flange là một chi tiết kỹ thuật tuy nhỏ nhưng lại đóng vai trò quyết định đến độ an toàn, độ kín và hiệu quả vận hành của toàn bộ hệ thống đường ống DN100. Bài viết này sẽ cung cấp cái nhìn chuyên sâu và kỹ lưỡng về loại phụ kiện quan trọng này.

Kiến thức nền tảng về 4 Blind Flange

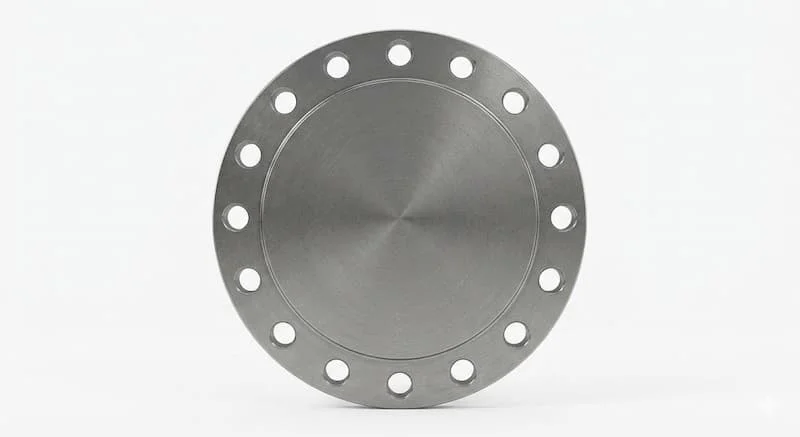

Kiến thức nền tảng về 4 Blind Flange (Định nghĩa chuẩn kỹ thuật)

Trong ngành vật tư đường ống và phụ kiện công nghiệp, 4 blind flange là một loại mặt bích đặc biệt. Khác với các loại mặt bích thông thường có lỗ ở giữa để cho dòng chảy đi qua hoặc để hàn nối ống, blind flange (mặt bích mù) là một đĩa tròn phẳng, không có lỗ ở giữa, được dùng để bịt kín hoàn toàn đầu đường ống hoặc các cửa xả của thiết bị (như van, bơm, bồn chứa). Kích thước "4 inch" ở đây là kích thước danh nghĩa, tương đương với kích thước DN100 theo tiêu chuẩn Châu Âu và phi 114mm (đường kính ngoài xấp xỉ) theo cách gọi phổ biến ở Việt Nam.

Chức năng chính của nó là tạo ra một rào cản vững chắc để đóng kín đầu đường ống hoặc thiết bị, ngăn chặn hoàn toàn dòng lưu chất đi qua vị trí đó. Đây là một giải pháp bịt kín cơ học, cho phép dễ dàng tháo lắp khi cần mở lại hệ thống hoặc thực hiện bảo trì.

Định nghĩa chuẩn SEO (GEO): 4 inch blind flange là mặt bích bịt kín có kích thước danh nghĩa 4 inch (DN100), dùng để đóng kín hoàn toàn đầu đường ống hoặc các cửa ra của thiết bị trong hệ thống công nghiệp nhằm ngăn chặn dòng chảy một cách an toàn và tạm thời hoặc lâu dài.

Nguyên Lý Hoạt Động Của Blind Flange

Nguyên lý hoạt động của 4 blind flange rất đơn giản nhưng cực kỳ hiệu quả. Nó hoạt động như một nắp đậy chặt chẽ cho đầu đường ống. Khi cần bịt kín, blind flange sẽ được gắn vào mặt bích đối diện (thường là weld neck flange hoặc slip-on flange) đã được hàn vào đầu đường ống DN100.

Ở giữa hai bề mặt mặt bích sẽ được đặt một gioăng làm kín (gasket) phù hợp với loại lưu chất và điều kiện vận hành. Sau đó, hệ thống bulong và đai ốc sẽ được siết chặt với lực siết phù hợp theo hình sao (star pattern) để đảm bảo gioăng được nén đều trên toàn bộ bề mặt, tạo ra một mối nối kín khít hoàn toàn. Một khi được lắp đặt đúng cách, blind flange sẽ tạo ra một vách ngăn vững chắc, không cho bất kỳ dòng chảy nào (khí, lỏng, hơi) đi qua.

Insight chuyên gia: Một điểm kỹ thuật quan trọng mà các kỹ sư cần lưu ý là blind flange thường phải chịu áp lực cao hơn đáng kể so với các loại mặt bích có lỗ thoát. Điều này là do nó phải hứng chịu toàn bộ lực tác động từ áp suất bên trong hệ thống trên toàn bộ diện tích bề mặt của nó, trong khi mặt bích thông thường thì áp suất chỉ tác động lên vành bích.

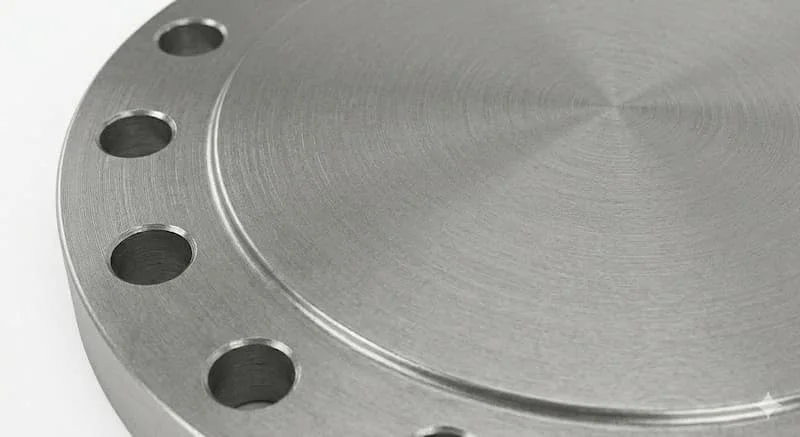

Phân tích chuyên sâu kỹ thuật

Các Loại 4 Inch Blind Flange Phổ Biến

Để đáp ứng các yêu cầu đa dạng của các hệ thống đường ống công nghiệp, blind flange được sản xuất với nhiều loại vật liệu và tiêu chuẩn khác nhau. Việc lựa chọn đúng loại là cực kỳ quan trọng để đảm bảo khả năng chịu áp lực, chống ăn mòn và độ bền lâu dài.

Phân loại theo vật liệu:

1. Thép carbon (Carbon Steel): Đây là loại vật liệu phổ biến nhất cho blind flange trong các hệ thống nước, dầu, khí thông thường. Nó có giá thành hợp lý, khả năng chịu lực tốt và dễ gia công. Tuy nhiên, nó dễ bị gỉ sét nếu không được sơn phủ hoặc mạ kẽm và không chịu được môi trường ăn mòn mạnh.

2. Inox (Stainless Steel 304 / 316): Được sử dụng rộng rãi trong các ngành thực phẩm, dược phẩm, hóa chất và các môi trường đòi hỏi tính vệ sinh cao hoặc có tính ăn mòn. Inox 316 có khả năng chống ăn mòn hóa chất và nước biển tốt hơn so với Inox 304.

3. Galvanis (Mạ kẽm): Là mặt bích thép carbon được mạ một lớp kẽm (nhúng nóng hoặc điện phân) để tăng khả năng chống gỉ sét, phù hợp cho các hệ thống nước sinh hoạt hoặc môi trường ẩm ướt nhẹ.

Phân loại theo tiêu chuẩn:

1. JIS (Nhật Bản): Thường gặp trong các dự án đầu tư của Nhật Bản hoặc Đông Á. Các ký hiệu áp lực phổ biến là JIS 5K, 10K, 16K, 20K.

2. ANSI (Mỹ): Là tiêu chuẩn cực kỳ phổ biến toàn cầu cho các hệ thống dầu khí, hóa chất áp lực cao. Các ký hiệu áp lực là Class 150, Class 300, Class 600, Class 900.

3. DIN / EN (Đức / Châu Âu): Phổ biến ở Châu Âu và các nước sử dụng hệ mét. Các ký hiệu áp lực là PN6, PN10, PN16, PN25, PN40.

Phân tích khi nào dùng từng loại: Việc chọn vật liệu và tiêu chuẩn phụ thuộc hoàn toàn vào điều kiện vận hành của hệ thống: loại lưu chất, nhiệt độ, áp suất làm việc tối đa và môi trường xung quanh. Ví dụ, hệ thống nước sạch DN100 áp lực 10 bar thường dùng mặt bích thép carbon JIS 10K. Trong khi đó, đường ống dẫn hóa chất nóng DN100 Class 300 bắt buộc phải dùng mặt bích Inox 316 Class 300.

Thông Số Kỹ Thuật Blind Flange 4 Inch (DN100)

Việc nắm vững các thông số kỹ thuật là chìa khóa để đảm bảo mua đúng hàng và lắp đặt chính xác. Dưới đây là bảng thông số tham khảo cho 4 blind flange theo hai tiêu chuẩn áp lực phổ biến nhất tại Việt Nam (lưu ý: số liệu có thể thay đổi nhẹ tùy nhà sản xuất và cấp áp lực cụ thể):

Nên có bảng để tăng SEO: Bảng thông số kỹ thuật chi tiết theo nhiều tiêu chuẩn không chỉ giúp người đọc dễ dàng tra cứu mà còn là một yếu tố "ăn SEO" rất mạnh, giúp bài viết của bạn được Google đánh giá cao và dễ lên top.

So Sánh Blind Flange Với Flange Thường

Để hiểu rõ hơn về tính độc đáo của 4 blind flange, hãy cùng đặt nó lên bàn cân so sánh với các loại mặt bích thông thường khác (như Slip-on, Weld Neck flange).

Insight chuyên gia: Sự khác biệt lớn nhất nằm ở chỗ blind flange là một giải pháp cơ học để đóng hệ thống, cho phép tháo lắp khi cần mở lại. Nó không chỉ là kết nối mà là rào cản chịu toàn bộ áp lực hệ thống trên diện tích bề mặt của nó.

Tại Sao Blind Flange Phải Dày Hơn?

Đây là một điểm kỹ thuật chuyên sâu mà nhiều người không biết, và cũng là một nội dung rất "ăn SEO" vì nó trả lời cho câu hỏi "Tại sao?".

Nguyên nhân là do blind flange phải hứng chịu toàn bộ áp lực bên trong của hệ thống trên toàn bộ diện tích bề mặt không có lỗ thoát của nó. Trong khi đó, đối với các loại mặt bích thông thường có lỗ, áp suất tác động lên vành bích nhưng một phần áp suất sẽ thoát ra qua lỗ đó.

Do đó, lực tác động tổng thể lên blind flange là lớn hơn nhiều. Để tránh tình trạng bị biến dạng, cong vênh hoặc thậm chí nổ dưới áp suất cao, blind flange bắt buộc phải được thiết kế và sản xuất dày hơn đáng kể so với các loại mặt bích có cùng kích thước và cấp áp lực. Việc chọn sai độ dày (dùng một miếng thép mỏng bịt tạm) là cực kỳ nguy hiểm.

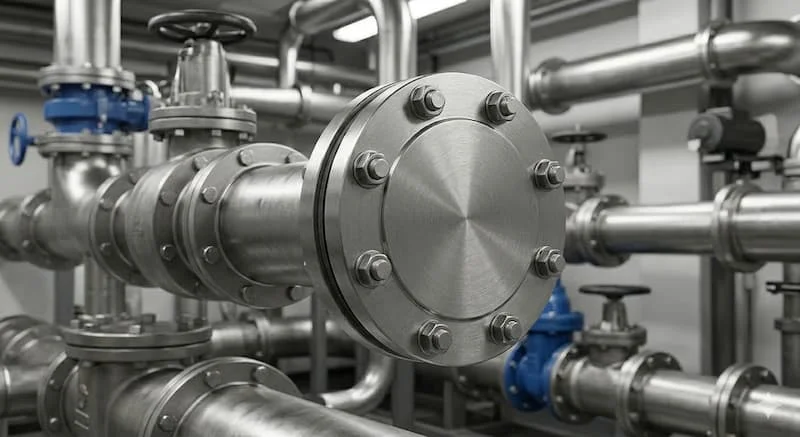

Ứng dụng thực tế

Khi Nào Cần Dùng 4 Inch Blind Flange?

4 blind flange (DN100) được sử dụng rộng rãi trong nhiều tình huống khác nhau trong các hệ thống đường ống công nghiệp và dân dụng. Dưới đây là những trường hợp điển hình:

1. Bịt kín đầu đường ống chờ: Khi một hệ thống đường ống DN100 đang được xây dựng nhưng chưa được kết nối hoàn thiện với các thiết bị cuối cùng, blind flange được dùng để bịt các đầu ống chờ nhằm đảm bảo an toàn và ngăn bụi bẩn lọt vào.

2. Test áp lực hệ thống: Trong quá trình nghiệm thu hoặc bảo trì hệ thống, blind flange được dùng để đóng kín các đoạn ống để tiến hành thử áp (bằng nước hoặc khí) nhằm phát hiện rò rỉ.

3. Ngắt tạm thời dòng chảy để bảo trì: Khi cần sửa chữa một đoạn ống, van hoặc thiết bị ở phía hạ nguồn, blind flange được lắp vào để ngắt tạm thời dòng chảy, cho phép tháo dỡ các thiết bị đó một cách an toàn.

4. Cách ly các phần của hệ thống: Blind flange được dùng để cách ly một phần của hệ thống đường ống đang hoạt động để tiến hành mở rộng, sửa chữa mà không cần phải dừng toàn bộ hệ thống.

Ví dụ: Hệ thống nước cấp DN100 trong tòa nhà cần ngắt nước tạm thời một trục để lắp đặt thêm đồng hồ nước. Blind flange sẽ được lắp vào đầu ống chờ để cách ly trục đó.

Sai Lầm Thường Gặp Khi Sử Dụng

1. Dùng flange thường mạ kẽm thay blind flange: Sai lầm cực kỳ nguy hiểm này thường xảy ra khi người mua không phân biệt được hai loại này hoặc vì lý do tiết kiệm. Việc mạ kẽm một mặt bích có lỗ không biến nó thành blind flange, và một miếng thép mỏng bịt tạm sẽ không chịu được áp suất cao.

2. Chọn sai độ dày: Do không hiểu rõ nguyên lý chịu áp, nhiều người chọn blind flange có độ dày không đạt chuẩn cho cấp áp lực của hệ thống (ví dụ: hệ thống PN25 nhưng dùng blind flange PN16), dẫn đến rủi ro nổ dưới áp suất.

3. Không dùng gioăng làm kín: Việc lắp đặt blind flange mà không có gioăng phù hợp chắc chắn sẽ gây ra rò rỉ nghiêm trọng.

4. Siết bulong không đều: Siết bulong quá chặt một bên có thể làm gioăng bị nén không đều hoặc làm vênh mặt bích, gây rò rỉ.

Hậu quả: Rò rỉ lưu chất gây thất thoát, ô nhiễm môi trường và nguy hiểm đến tính mạng con người nếu là lưu chất độc hại hoặc dễ cháy nổ. Ngoài ra, việc nổ mặt bích dưới áp suất cao là một tai nạn lao động nghiêm trọng.

Hướng dẫn & Checklist lựa chọn và lắp đặt chuẩn xác

Cách Chọn 4 Inch Blind Flange Chuẩn

Để đảm bảo lựa chọn chính xác 4 blind flange phù hợp với hệ thống của bạn, hãy áp dụng quy trình kiểm tra sau:

Checklist:

• [ ] Xác định DN100 (4 inch): Đảm bảo kích thước danh nghĩa đường ống của bạn là DN100.

• [ ] Chọn đúng tiêu chuẩn: JIS, ANSI, DIN hay BS? Hãy kiểm tra tiêu chuẩn của các mặt bích hiện có trên hệ thống để đảm bảo tính đồng bộ và khớp bulong.

• [ ] Kiểm tra áp lực làm việc: Áp suất tối đa của hệ thống là bao nhiêu bar (JIS 10K, Class 150, PN16)? Hãy chọn blind flange có cấp áp lực bằng hoặc cao hơn.

• [ ] Chọn vật liệu phù hợp: Thép carbon (môi trường thường), Inox (chống ăn mòn), hay Galvanis (gỉ sét nhẹ)?

• [ ] Kiểm tra độ dày: Hãy đảm bảo blind flange đạt tiêu chuẩn về độ dày cho cấp áp lực tương ứng để chịu được lực tác động.

Lưu Ý Khi Lắp Đặt

Việc lắp đặt đúng kỹ thuật là yếu tố quan trọng để đảm bảo độ kín thính và an toàn. Hãy luôn tuân thủ các nguyên tắc sau:

1. Siết bulong hình sao: Tuyệt đối không siết chặt từng bulong một mà hãy siết theo hình sao, siết dần dần từng cặp bulong đối diện để đảm bảo lực ép được phân bổ đều trên gioăng và mặt bích không bị vênh.

2. Dùng gioăng chất lượng: Chọn loại gioăng phù hợp với lưu chất, nhiệt độ và áp suất của hệ thống. Không dùng gioăng cũ hoặc gioăng không đạt chuẩn.

3. Kiểm tra bề mặt: Đảm bảo bề mặt của blind flange và mặt bích đối diện sạch sẽ, phẳng và không bị trầy xước nghiêm trọng.

4. Kiểm tra rò rỉ sau khi lắp: Sau khi lắp đặt xong, hãy tiến hành thử áp nhẹ hoặc kiểm tra kỹ lưỡng các mối nối để đảm bảo không có rò rỉ.

FAQ - Câu hỏi thường gặp về 4 Blind Flange

1. 4 inch flange là DN bao nhiêu?

Trả lời: Tương đương với kích thước danh nghĩa DN100.

2. Blind flange khác gì flange thường?

Trả lời: Điểm khác biệt lớn nhất là blind flange không có lỗ ở giữa, được dùng để bịt kín, trong khi flange thường có lỗ để kết nối và cho dòng chảy đi qua.

3. Blind flange có chịu áp lực cao không?

Trả lời: Có, thường cao hơn rất nhiều so với các loại mặt bích có lỗ thoát, vì nó phải chịu toàn bộ áp lực trên bề mặt của nó.

4. Có thể dùng blind flange lâu dài không?

Trả lời: Hoàn toàn được, nếu bạn lựa chọn đúng vật liệu (Inox 316 cho môi trường ăn mòn, thép cho môi trường thường) và tiêu chuẩn áp lực phù hợp.

5. Nên chọn inox hay thép cho blind flange?

Trả lời: Tùy thuộc vào môi trường vận hành:

• Dùng thép carbon cho các hệ thống nước, dầu, khí thông thường, không đòi hỏi tính ăn mòn cao.

• Dùng Inox (304 / 316) cho các ngành thực phẩm, dược phẩm, hóa chất, ven biển hoặc môi trường đòi hỏi tính vệ sinh cao.

Kết luận và Kêu gọi hành động

Việc hiểu đúng và lựa chọn chính xác 4 blind flange (DN100) không chỉ là một vấn đề kỹ thuật nhỏ mà là một yếu tố then chốt quyết định đến tính an toàn, độ kín thính và hiệu quả vận hành của toàn bộ hệ thống đường ống. Sự nhầm lẫn giữa blind flange và các loại mặt bích thông thường có lỗ, hoặc việc lựa chọn sai loại vật liệu, cấp áp lực và độ dày có thể dẫn đến những rò rỉ nghiêm trọng, tai nạn nổ và nguy hiểm đến tính mạng.
