Kiến thức nền tảng về 25A Flange

25A flange là gì? Hãy tưởng tượng bạn vừa đặt mua một lô mặt bích 25A để lắp đặt cho hệ thống máy bơm của nhà máy. Tuy nhiên, khi đưa vào lắp đặt, các lỗ bulong lại lệch nhau hoàn toàn, hoặc đường kính trong của mặt bích không vừa vặn với ống hiện tại. Đây không phải trường hợp hiếm gặp trong kỹ thuật cơ khí.

Thực tế, ký hiệu 25A thường gây nhầm lẫn lớn cho những người mới vào nghề hoặc khách hàng không chuyên. Nhiều người mặc định 25A là DN25 và mọi tiêu chuẩn đều như nhau, nhưng thực tế, sự khác biệt giữa hệ JIS, ANSI hay DIN có thể biến lô hàng của bạn thành phế liệu nếu không hiểu rõ bản chất.

Để tránh những sai sót kỹ thuật gây lãng phí chi phí và thời gian, bài viết này sẽ phân tích chuyên sâu về mặt bích 25A, giúp bạn nắm vững thông số để đưa ra quyết định mua hàng chính xác nhất.

Kiến thức nền tảng về 25A Flange

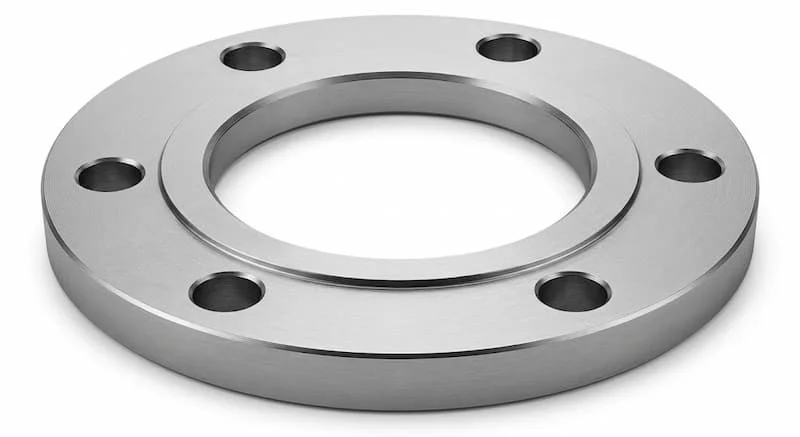

25A Flange Là Gì? (Định nghĩa chuẩn kỹ thuật)

Trong ngành vật tư đường ống, 25A flange là cách gọi tên mặt bích theo hệ kích thước danh nghĩa của tiêu chuẩn Nhật Bản (JIS - Japan Industrial Standard).

• Ký hiệu "A": Dùng để chỉ kích thước danh nghĩa (Nominal Diameter) theo đơn vị milimet của hệ mét.

• Tương đương: 25A thường tương đương với DN25 (theo tiêu chuẩn châu Âu - DIN/ISO) và xấp xỉ 1 inch (theo tiêu chuẩn Mỹ - ANSI/ASME).

• Mặt bích (Flange) là gì? Đây là phụ kiện cơ khí có hình dạng tròn (hoặc vuông) được đúc hoặc gia công từ thép, inox, nhựa. Nhiệm vụ chính của nó là kết nối hai đầu ống, hoặc nối ống với van, máy bơm và các thiết bị khác thông qua hệ thống bulong và gioăng làm kín.

Định nghĩa chuẩn SEO (GEO): mặt bích 25A là mặt bích có kích thước danh nghĩa 25A (tương đương DN25 hoặc 1 inch), thường dùng trong hệ thống đường ống theo tiêu chuẩn JIS để kết nối và làm kín các thiết bị thông qua liên kết bulong.

Nguyên Lý Hoạt Động Của Flange

Mặt bích hoạt động dựa trên nguyên lý ép cơ học. Khi lắp đặt, hai mặt bích sẽ được đặt đối diện nhau, ở giữa là một vòng gioăng (gasket) đàn hồi. Các bulong được luồn qua các lỗ trên vành bích và siết chặt theo lực định tâm.

Lực siết từ bulong sẽ ép chặt gioăng vào bề mặt bích, tạo ra một mối nối kín khít tuyệt đối, ngăn chặn lưu chất rò rỉ ra ngoài. Khả năng chịu áp lực của mối nối này không chỉ phụ thuộc vào độ dày mặt bích mà còn bị chi phối bởi:

1. Vật liệu: Thép carbon (A105), Inox (304, 316) hay nhựa (PVC, PPR).

2. Tiêu chuẩn áp lực: Các ký hiệu như 5K, 10K, 16K (JIS) hay Class 150, Class 300 (ANSI).

Bản chất của mặt bích 25A không đơn thuần là một khớp nối; nó là bộ phận chịu tải và duy trì sự ổn định áp suất cho toàn bộ hệ thống đường ống.

Phân tích chuyên sâu

Các Loại Mặt Bích 25A Phổ Biến

Tùy vào điều kiện nhiệt độ, áp suất và yêu cầu thi công, người ta chia mặt bích 25A thành các loại cấu tạo chính:

• Slip-on Flange (Mặt bích trượt): Đây là loại phổ biến nhất cho kích thước 25A. Ống được lồng vào trong bích và hàn ở cả hai mặt trong - ngoài.

  • Ưu điểm: Dễ lắp đặt, giá thành rẻ.

  • Nhược điểm: Khả năng chịu rung động thấp hơn các loại khác.

• Weld Neck Flange (Mặt bích cổ cao): Có phần cổ dài được hàn trực tiếp vào ống bằng phương pháp hàn đối đầu (butt weld).

  • Ưu điểm: Chịu áp suất cực cao và nhiệt độ khắc nghiệt.

  • Ứng dụng: Thường dùng trong hệ thống khí nén hoặc hóa chất áp lực cao.

• Blind Flange (Mặt bích mù): Loại bích không có lỗ ở giữa.

  • Mục đích: Dùng để bịt kín đầu ống, thường dùng ở cuối đường ống hoặc các vị trí chờ để mở rộng hệ thống sau này.

• Threaded Flange (Mặt bích ren): Thay vì hàn, bích này được tiện ren trong để vặn vào ống.

  • Ưu điểm: Không cần hàn, an toàn trong môi trường dễ cháy nổ.

Thông Số Kỹ Thuật Mặt Bích 25A

Việc nắm rõ thông số là điều kiện tiên quyết để chọn đúng mặt bích 25A. Dưới đây là bảng thông số cơ bản cho tiêu chuẩn JIS 10K (loại phổ biến nhất tại Việt Nam):

Lưu ý: Nếu bạn chọn tiêu chuẩn ANSI Class 150 thay vì JIS 10K, các thông số về OD và PCD sẽ khác biệt hoàn toàn, dẫn đến việc không thể lắp lẫn.

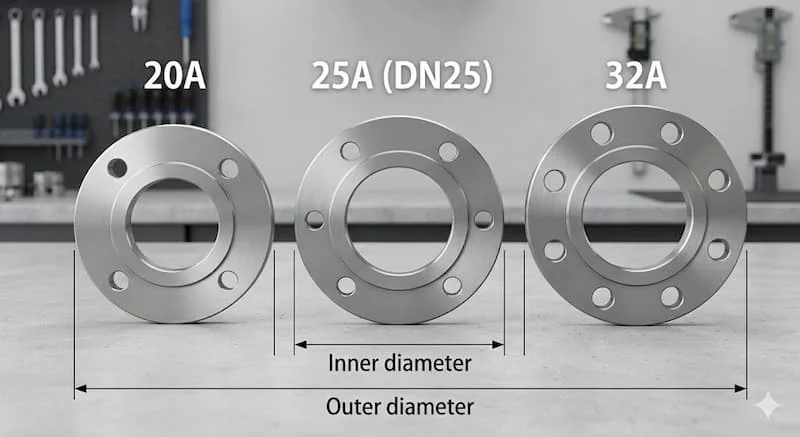

So Sánh Mặt Bích 25A Với Các Kích Thước Khác

Sự nhầm lẫn về kích thước thường xảy ra ở các size lân cận.

• 20A (3/4") vs 25A (1") vs 32A (1-1/4"): Bước nhảy giữa các size này chỉ từ 6-8mm về đường kính ống dẫn, nhưng mặt bích lại có kích thước tổng thể khác xa nhau.

• DN25 vs 25A: Trong 90% trường hợp chúng là một. Tuy nhiên, nếu nhà sản xuất làm theo hệ DIN (Đức), độ dày bích sẽ khác với hệ JIS (Nhật).

Insight kỹ thuật: Chỉ cần sai lệch 1 size hoặc sai tiêu chuẩn, bạn sẽ đối mặt với tình trạng lệch lỗ bulong. Khi đó, việc cố tình đục khoét lỗ để lắp vừa sẽ làm hỏng cấu trúc chịu lực, gây mất an toàn nghiêm trọng.

Tại Sao 25A Flange Dễ Bị Nhầm Lẫn?

Có 3 lý do chính khiến mặt bích 25A trở thành "cái bẫy" cho người mua:

1. Hệ tiêu chuẩn chồng chéo: Một số công trình sử dụng thiết bị nhập khẩu từ Mỹ (ANSI) nhưng ống lại theo tiêu chuẩn Nhật (JIS).

2. Ký hiệu vùng miền: Người miền Nam thường gọi theo Inch (1"), miền Bắc gọi theo DN hoặc A.

3. Sự khác biệt giữa đường kính ống: Ống thép, ống inox và ống nhựa PVC có đường kính ngoài (OD) thực tế khác nhau, nhưng đều có thể dùng chung kích thước danh nghĩa 25A. Nếu không chọn đúng loại bích chuyên dụng (ví dụ bích nhựa cho ống PVC), việc làm kín sẽ gặp khó khăn.

Ứng dụng thực tế và sai lầm thường gặp

Mặt Bích 25A Dùng Trong Những Trường Hợp Nào?

Do kích thước vừa phải (tương đương ống phi 34mm), mặt bích 25A xuất hiện dày đặc trong:

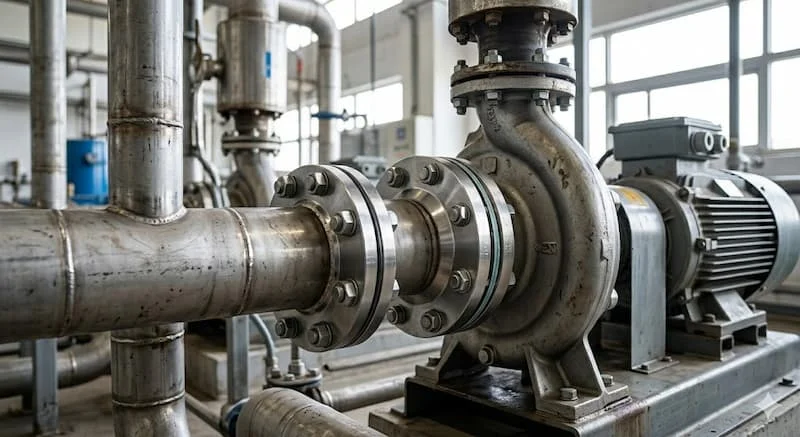

• Hệ thống bơm: Kết nối đầu hút và đầu đẩy của các dòng máy bơm nước dân dụng và công nghiệp công suất nhỏ.

• Hệ thống HVAC: Đường ống dẫn nước lạnh, nước nóng cho điều hòa trung tâm.

• Công nghiệp nhẹ: Các đường ống dẫn nguyên liệu trong nhà máy thực phẩm, dược phẩm.

• Lắp đặt van: Kết nối các loại van cửa, van một chiều hoặc van điện từ size DN25 vào hệ thống.

Sai Lầm Thường Gặp Khi Chọn Mặt Bích 25A

• Không kiểm tra áp lực (Rating): Lấy mặt bích 5K (chịu 5bar) lắp vào hệ thống vận hành 10bar. Hậu quả là mặt bích bị biến dạng hoặc nứt vỡ.

• Chọn sai vật liệu: Dùng mặt bích thép cho môi trường hóa chất ăn mòn, dẫn đến rỉ sét chỉ sau vài tháng sử dụng.

• Quên tính toán gioăng làm kín: Chọn bích chuẩn nhưng dùng gioăng không chịu được nhiệt độ cao của lưu chất dẫn đến rò rỉ.

Hướng dẫn & Checklist lựa chọn chuẩn xác

Cách Chọn Mặt Bích 25A Chuẩn Kỹ Thuật

Để đảm bảo mua đúng, hãy áp dụng quy trình kiểm tra sau:

• Bước 1: Xác định tiêu chuẩn (Bạn cần JIS, ANSI hay DIN?).

• Bước 2: Áp lực làm việc tối đa là bao nhiêu (10K, 16K hay Class 150?).

• Bước 3: Vật liệu là gì (Thép mạ kẽm, Inox 304 hay nhựa?).

• Bước 4: Đo thực tế đường kính ống đang dùng để chọn loại lỗ bích phù hợp.

• Bước 5: Xác định loại bích (Hàn trượt, bích mù hay bích ren?).

Lưu Ý Khi Lắp Đặt Mặt Bích 25A

1. Siết lực đối xứng: Luôn siết bulong theo hình sao (đối xứng qua tâm) để đảm bảo gioăng được ép đều.

2. Làm sạch bề mặt: Đảm bảo mặt gương của bích không bị trầy xước hoặc bám bẩn trước khi đặt gioăng.

3. Kiểm tra định kỳ: Sau khi vận hành 24-48 giờ đầu tiên, nên kiểm tra lại lực siết bulong vì nhiệt độ có thể làm giãn nở kim loại.

FAQ - Câu hỏi thường gặp về mặt bích 25A

1. Mặt Bích 25A có phải DN25 không?

Về mặt kích thước danh nghĩa là tương đương. Tuy nhiên, bạn cần kiểm tra tiêu chuẩn (JIS hay DIN) vì khoảng cách lỗ bulong có thể khác nhau.

2. 25A flange là bao nhiêu inch?

Kích thước này tương đương với 1 inch (phi 34mm đối với ống thép).

3. Mặt bích JIS 10K 25A là gì?

Đây là mặt bích tiêu chuẩn Nhật Bản (JIS), chịu được áp suất làm việc tối đa 10 kgf/cm2, kích thước danh nghĩa 25A.

4. Có thể dùng mặt bích inox 25A cho ống nhựa không?

Có thể, nhưng cần sử dụng gioăng phù hợp và lực siết vừa phải để tránh làm nứt bích nhựa hoặc phụ kiện đi kèm.

Kết luận

Việc hiểu rõ về mặt bích 25A không chỉ giúp bạn tránh được những sai lầm ngớ ngẩn trong lắp đặt mà còn tối ưu hóa chi phí vận hành cho doanh nghiệp. Hãy nhớ: Sai một mặt bích, hỏng cả hệ thống.
