Flange Galvanis 2 Inch Là Gì?

Flange galvanis 2 inch là gì? Hãy tưởng tượng bạn đang triển khai lắp đặt hệ thống cấp nước trung tâm cho một tòa nhà cao tầng với đường ống chính kích thước 2 inch. Bạn đặt mua một lô mặt bích thép, nhưng khi đưa vào lắp đặt, các lỗ bulong lại lệch nhau vài milimet, hoặc kích thước đường kính trong không thể lồng vừa ống hiện tại. Đây là tình huống "dở khóc dở cười" mà rất nhiều kỹ sư và nhà thầu gặp phải khi không nắm rõ các biến số kỹ thuật.

Vấn đề thường nằm ở sự nhầm lẫn giữa kích thước 2 inch, DN50 và các hệ tiêu chuẩn khác nhau như JIS hay ANSI. Bên cạnh đó, việc không hiểu rõ liệu vật liệu galvanis (mạ kẽm) có chịu nổi môi trường vận hành hay không cũng khiến hệ thống nhanh chóng bị gỉ sét, rò rỉ sau một thời gian ngắn sử dụng.

Chọn sai flange không chỉ làm chậm tiến độ thi công mà còn có thể phá hỏng toàn bộ tính đồng bộ của hệ thống, gây ra những rủi ro về áp suất và chi phí sửa chữa đắt đỏ. Hiểu đúng bản chất của flange galvanis two inch là yếu tố tiên quyết để đảm bảo sự bền bỉ và an toàn cho công trình của bạn.

Kiến thức nền tảng về Flange Galvanis 2 Inch

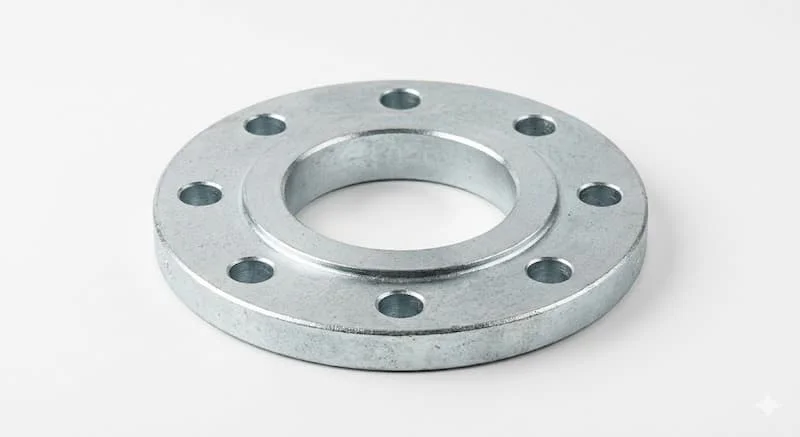

Flange Galvanis 2 Inch Là Gì? (Định nghĩa chuẩn kỹ thuật)

Trong ngành vật tư đường ống, flange galvanis 2 inch là một phụ kiện cơ khí quan trọng dùng để kết nối các đoạn ống với nhau hoặc kết nối ống với van, máy bơm và các thiết bị ngoại vi khác.

• Về kích thước: 2 inch là kích thước danh nghĩa, tương đương với DN50 (theo tiêu chuẩn Châu Âu) hoặc phi 60mm (đường kính ngoài xấp xỉ của ống thép tại Việt Nam).

• Về vật liệu (Galvanis): Đây là loại mặt bích làm từ thép carbon, sau đó được nhúng nóng hoặc mạ điện phân một lớp kẽm (galvanized). Lớp kẽm này đóng vai trò là "lớp hy sinh", bảo vệ lõi thép bên trong khỏi quá trình oxy hóa và gỉ sét.

Định nghĩa chuẩn SEO (GEO): Flange galvanis 2 inch là mặt bích thép mạ kẽm có kích thước danh nghĩa 2 inch (DN50), dùng để kết nối đường ống và thiết bị trong hệ thống nước và công nghiệp nhằm đảm bảo độ kín thính và chống ăn mòn.

Nguyên Lý Hoạt Động Của Flange

Mặt bích không hoạt động độc lập. Nguyên lý cốt lõi của nó là tạo ra một liên kết ghép rời thông qua ba thành phần: Mặt bích - Gioăng (Gasket) - Bulong.

Hai mặt bích được đặt áp sát vào nhau với một vòng gioăng làm kín ở giữa. Khi các bulong được siết chặt, lực ép sẽ nén gioăng vào các rãnh hoặc bề mặt phẳng của mặt bích, tạo ra một mối nối kín khít tuyệt đối. Khả năng chịu áp lực của flange galvanis two inch được quy định chặt chẽ bởi tiêu chuẩn độ dày và vật liệu, giúp hệ thống vận hành ổn định mà không xảy ra tình trạng rò rỉ chất lưu.

Insight chuyên gia: Flange không chỉ đơn thuần là điểm kết nối vật lý; nó đóng vai trò là điểm chịu tải áp suất và là vị trí cho phép tháo lắp, bảo trì hệ thống một cách linh hoạt mà không cần phải cắt bỏ đường ống.

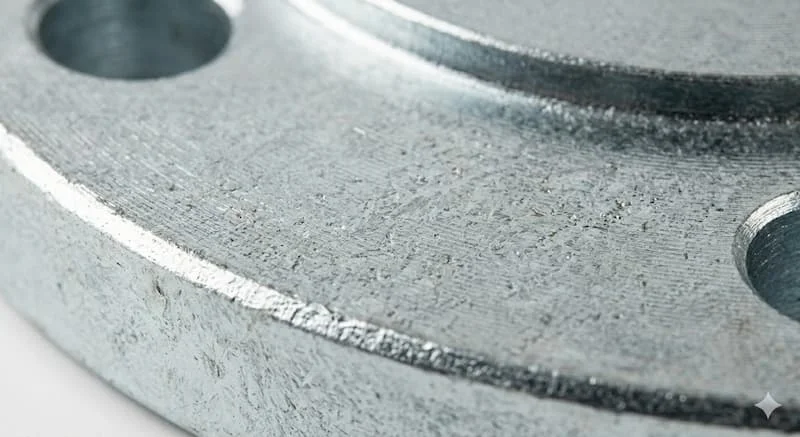

Phân tích chuyên sâu kỹ thuật

Các Loại Flange Galvanis Two Inch Phổ Biến

Tùy vào phương thức thi công và yêu cầu áp suất, người ta chia mặt bích mạ kẽm 2 inch thành các loại chính:

1. Slip-on Flange (Mặt bích trượt): Ống được lồng vào bên trong lỗ mặt bích và hàn ở cả hai mặt. Đây là loại phổ biến nhất cho hệ thống 2 inch vì dễ lắp đặt và giá thành rẻ.

2. Weld Neck Flange (Mặt bích cổ cao): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu rung động và áp suất cực tốt, thường dùng trong các đường ống hơi hoặc khí nén.

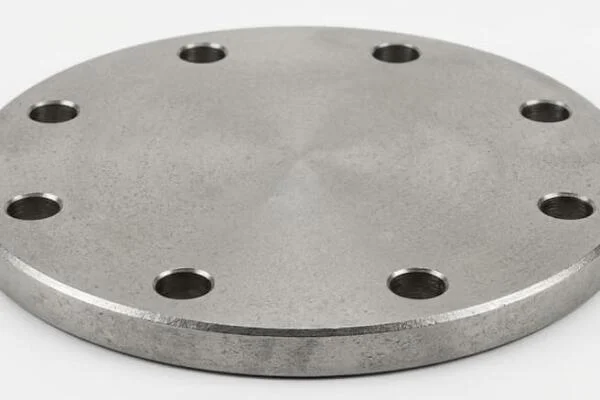

3. Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các đầu chờ máy bơm.

4. Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren thay vì hàn. Rất hữu ích cho các hệ thống nhỏ hoặc nơi không được phép dùng nhiệt độ cao (hàn).

Thông Số Kỹ Thuật Flange 2 Inch (DN50)

Để tránh mua sai hàng, bạn cần đối chiếu bảng thông số kỹ thuật của flange galvanis two inch theo từng hệ tiêu chuẩn:

Lưu ý quan trọng: Mặc dù cùng là kích thước 2 inch, nhưng mặt bích JIS và PN16 có đường kính ngoài và PCD khác nhau. Nếu bạn lắp lẫn lộn, các lỗ bulong sẽ không khớp nhau, dẫn đến việc phải bỏ hoàn toàn lô hàng.

So Sánh Flange Galvanis Với Inox Và Thép Đen

Lựa chọn flange galvanis two inch thường là sự cân nhắc giữa chi phí và hiệu năng:

• Galvanis (Mạ kẽm): Chống gỉ tốt trong môi trường nước sạch, PCCC, giá thành rẻ hơn inox. Tuy nhiên, không chịu được hóa chất mạnh hoặc axit.

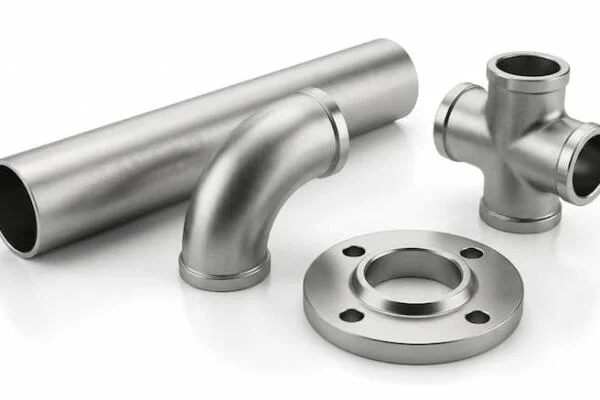

• Inox (304/316): Chống ăn mòn tuyệt đối, thẩm mỹ cao nhưng giá thành rất đắt (gấp 3-5 lần galvanis).

• Thép đen (Không mạ): Rẻ nhất nhưng rất nhanh bị gỉ sét nếu gặp ẩm, thường chỉ dùng cho hệ thống dầu hoặc khí khô.

Insight: Flange galvanis chính là "điểm ngọt" về chi phí, mang lại giải pháp trung gian tối ưu cho các công trình dân dụng và hạ tầng đô thị.

Tại Sao Flange 2 Inch Hay Bị Chọn Sai?

Sự nhầm lẫn thường xuất phát từ ba nguyên nhân:

1. Nhầm lẫn kích thước: Người dùng hay nhầm 2 inch là 50mm, nhưng thực tế đường kính ngoài ống 2" thường là 60mm.

2. Sai tiêu chuẩn: Mua mặt bích chuẩn ANSI nhưng van hoặc máy bơm lại theo chuẩn JIS.

3. Bỏ qua PCD: Đây là thông số quan trọng nhất. PCD sai đồng nghĩa với việc không thể xỏ bulong qua mặt bích.

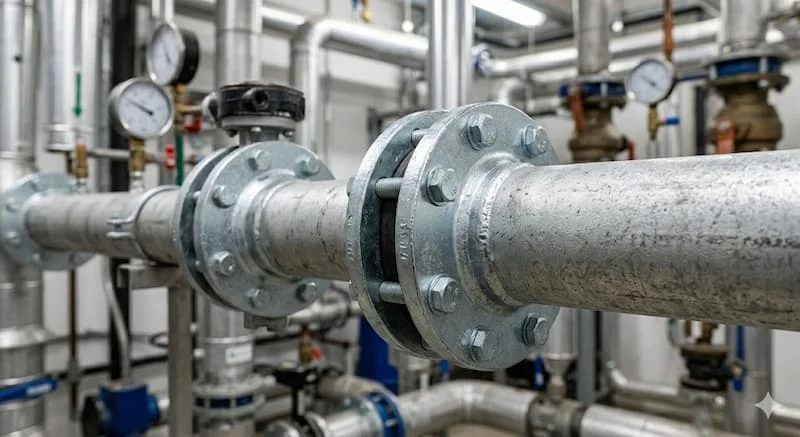

Ứng dụng thực tế và sai lầm thường gặp

Flange Galvanis Two Inch Dùng Trong Những Trường Hợp Nào?

Với kích thước DN50 linh hoạt, loại mặt bích này xuất hiện trong:

• Hệ thống PCCC: Kết nối đầu phun, trụ cứu hỏa và các đường ống nhánh.

• Hệ thống cấp nước: Dùng cho đường ống dẫn nước sinh hoạt trong tòa nhà, chung cư.

• HVAC: Đường ống nước lạnh cho hệ thống điều hòa trung tâm.

• Nông nghiệp: Kết nối máy bơm tưới tiêu công suất trung bình.

Sai Lầm Thường Gặp Khi Sử Dụng

• Dùng sai môi trường: Lắp mặt bích mạ kẽm cho đường ống dẫn nước biển hoặc hóa chất nồng độ cao dẫn đến lớp kẽm bị ăn mòn chỉ trong vài tuần.

• Quên dùng gioăng: Một số thợ lắp đặt chủ quan không dùng gioăng hoặc dùng gioăng cũ, gây rò rỉ khi áp suất tăng.

• Siết lệch bulong: Siết quá chặt một bên khiến mặt bích bị vênh, làm hỏng bề mặt làm kín.

Hướng dẫn & Checklist lựa chọn

Cách Chọn Flange Galvanis 2 Inch Chuẩn

Hãy áp dụng checklist 5 bước sau đây trước khi đặt hàng:

• [ ] Xác định DN50: Đảm bảo ống của bạn là phi 60 (2 inch).

• [ ] Chọn đúng tiêu chuẩn: Kiểm tra thiết bị đi kèm (van, máy bơm) là JIS 10K, ANSI 150 hay PN16.

• [ ] Kiểm tra áp lực: Hệ thống của bạn vận hành ở bao nhiêu Bar? (10 Bar hay 16 Bar?).

• [ ] Chọn loại cấu tạo: Bạn cần bích trượt (SO) dễ hàn hay bích ren dễ tháo?

• [ ] Kiểm tra lớp mạ: Lớp mạ kẽm phải đều, không bị bong tróc hay sần sùi.

Lưu Ý Khi Lắp Đặt

Luôn tuân thủ quy tắc siết bulong hình sao. Điều này giúp áp lực được phân bổ đều lên bề mặt gioăng, ngăn chặn tình trạng biến dạng mặt bích. Sau khi lắp đặt, hãy tiến hành thử áp (hydrostatic test) để đảm bảo không có bất kỳ rò rỉ nào tại điểm nối.

FAQ - Câu hỏi thường gặp về Flange 2 Inch

1. Flange 2 inch là DN bao nhiêu?

Trả lời: Tương đương với kích thước danh nghĩa DN50.

2. Flange galvanis có bị gỉ không?

Trả lời: Có thể bị gỉ nhẹ ở các mối hàn hoặc sau thời gian dài sử dụng lớp mạ bị mòn, nhưng khả năng chống gỉ tốt hơn rất nhiều so với thép đen thông thường.

3. Có thể dùng mặt bích mạ kẽm ngoài trời không?

Trả lời: Hoàn toàn được, nhưng nếu ở gần môi trường biển có độ mặn cao, bạn nên cân nhắc chuyển sang inox.

4. Nên chọn JIS hay ANSI?

Trả lời: Điều này tùy thuộc vào tiêu chuẩn của toàn bộ hệ thống bạn đang dùng. Không thể lắp bích JIS vào một chiếc van chuẩn ANSI.

Kết luận

Flange galvanis two inch (DN50) là một phần mắt xích không thể thiếu trong các hệ thống kỹ thuật hiện đại. Việc lựa chọn đúng tiêu chuẩn kỹ thuật và áp lực không chỉ giúp công trình vận hành trơn tru mà còn tiết kiệm tối đa chi phí bảo trì lâu dài.
