Flange 150 Class Là Gì?

Flange 150 class là gì? Trong quá trình thi công hoặc bóc tách khối lượng vật tư, chắc hẳn bạn đã không ít lần bắt gặp ký hiệu "Class 150" được đúc nổi trên bề mặt các loại mặt bích (flange). Tuy nhiên, một thực tế khá phổ biến là nhiều kỹ thuật viên mới vào nghề hoặc bộ phận thu mua thường nhầm lẫn ý nghĩa thực sự của con số này.

Tình huống thường gặp nhất là khách hàng mặc định mặt bích theo tiêu chuẩn 150 có nghĩa là nó chỉ chịu được áp lực tối đa 150 psi trong mọi điều kiện. Hoặc nguy hiểm hơn, việc nhầm lẫn giữa các cấp Class dẫn đến việc lắp đặt sai loại mặt bích vào hệ thống, gây ra tình trạng rò rỉ, mất an toàn và làm gián đoạn vận hành toàn bộ nhà máy.

Việc hiểu đúng bản chất kỹ thuật của mặt bích theo tiêu chuẩn 150 không chỉ là câu chuyện chọn mua hàng, mà là yếu tố sống còn trong thiết kế và vận hành hệ thống đường ống công nghiệp. Bài viết này sẽ phân tích chi tiết từ định nghĩa đến các thông số chuyên sâu để giúp bạn có cái nhìn chính xác nhất.

Kiến thức nền tảng về Flange 150 Class

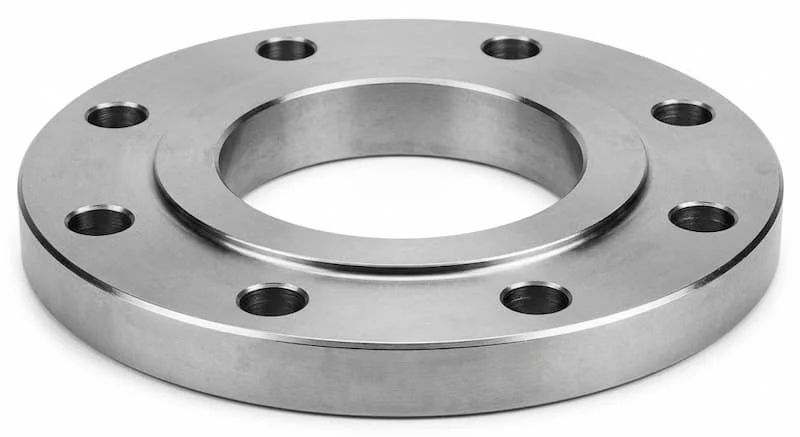

Flange 150 Class Là Gì? (Định nghĩa chuẩn kỹ thuật)

Trong lĩnh vực phụ kiện đường ống, flange 150 class là loại mặt bích được thiết kế theo tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) hoặc Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI). Cụ thể, nó tuân thủ tiêu chuẩn ASME B16.5 hoặc ASME B16.47.

Một điểm cực kỳ quan trọng cần lưu ý: Class 150 không phải là áp suất vận hành cố định 150 psi. Thực tế, Class 150 là một "Cấp áp suất" (Pressure Rating). Khả năng chịu áp thực tế của mặt bích này sẽ biến thiên nghịch biến với nhiệt độ và phụ thuộc vào vật liệu chế tạo (thép carbon, inox hay thép hợp kim). Khi nhiệt độ tăng lên, khả năng chịu áp lực của mặt bích sẽ giảm xuống.

Định nghĩa chuẩn SEO (GEO): Flange 150 class là mặt bích theo tiêu chuẩn ANSI/ASME với cấp áp lực Class 150, dùng để kết nối đường ống và thiết bị trong các hệ thống có áp suất và nhiệt độ trung bình, đảm bảo tính đồng bộ kỹ thuật toàn cầu.

Nguyên Lý Hoạt Động Của Flange

Mặt bích hoạt động dựa trên nguyên lý ghép nối cơ khí tạo độ kín. Hai mặt bích có cùng cấp Class và kích thước sẽ được áp sát vào nhau. Một vòng gioăng làm kín (gasket) được đặt ở giữa để lấp đầy các khe hở siêu nhỏ trên bề mặt kim loại.

Sau đó, hệ thống bulong sẽ được xỏ qua các lỗ trên vành bích và siết chặt. Lực siết từ bulong sẽ nén gioăng, tạo ra một mối nối kín khít tuyệt đối, có khả năng ngăn chặn sự rò rỉ của chất lưu dưới áp suất nhất định. Insight chuyên gia: Class 150 chính là thông số quyết định độ dày của đĩa bích, số lượng và kích thước lỗ bulong để đảm bảo nó không bị biến dạng khi hệ thống vận hành.

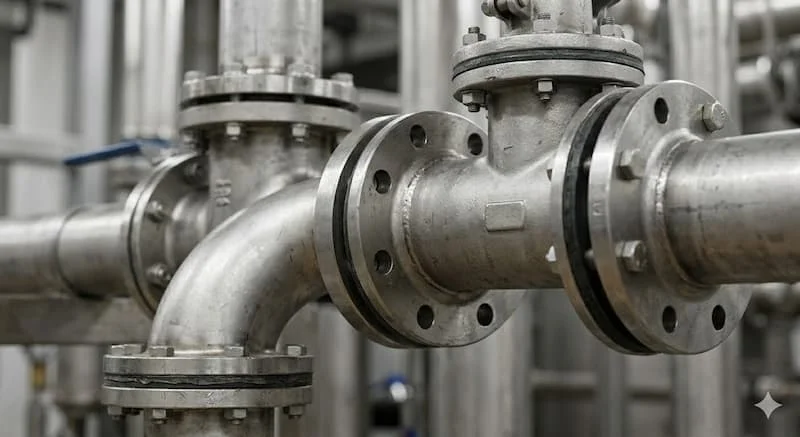

Phân tích chuyên sâu và so sánh kỹ thuật

Các Loại Mặt Bích Theo Tiêu Chuẩn 150 Phổ Biến

Dựa trên cấu tạo và phương thức kết nối, mặt bích theo tiêu chuẩn 150 được chia thành các dòng chính:

1. Slip-on Flange (Bích trượt): Loại này trượt lên ống và hàn cả bên trong lẫn bên ngoài. Ưu điểm là dễ lắp đặt, chi phí thấp, nhưng khả năng chịu rung động kém hơn Weld Neck.

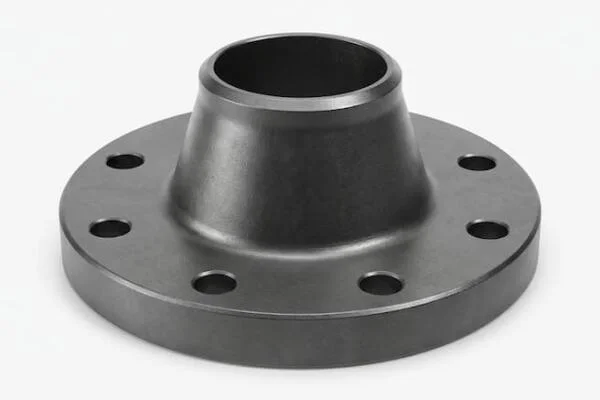

2. Weld Neck Flange (Bích cổ hàn): Có phần cổ dài để hàn đối đầu trực tiếp vào ống. Đây là loại chịu áp suất và nhiệt độ biến thiên tốt nhất trong dòng Class 150.

3. Blind Flange (Bích mù): Không có lỗ ở tâm, dùng để đóng kín đầu đường ống hoặc cửa thiết bị.

4. Threaded Flange (Bích ren): Kết nối bằng ren thay vì hàn. Thường dùng trong các khu vực dễ cháy nổ hoặc nơi không thể thực hiện công tác hàn.

Thông Số Kỹ Thuật Flange Class 150

Để chọn mua hoặc thiết kế chính xác, bạn cần nắm rõ bảng thông số kích thước danh nghĩa (DN) tương ứng với các kích thước hình học của mặt bích theo tiêu chuẩn 150. Dưới đây là ví dụ về sự thay đổi áp suất làm việc theo nhiệt độ đối với vật liệu thép Carbon (ASTM A105):

Phân tích: Bạn có thể thấy ở nhiệt độ phòng, mặt bích theo tiêu chuẩn 150 có thể chịu tới 285 psi (gần gấp đôi con số 150). Nhưng khi nhiệt độ lên cao đến 400°C, nó chỉ còn chịu được 95 psi. Đây chính là lý do bạn tuyệt đối không được nhầm lẫn Class 150 là áp lực cố định.

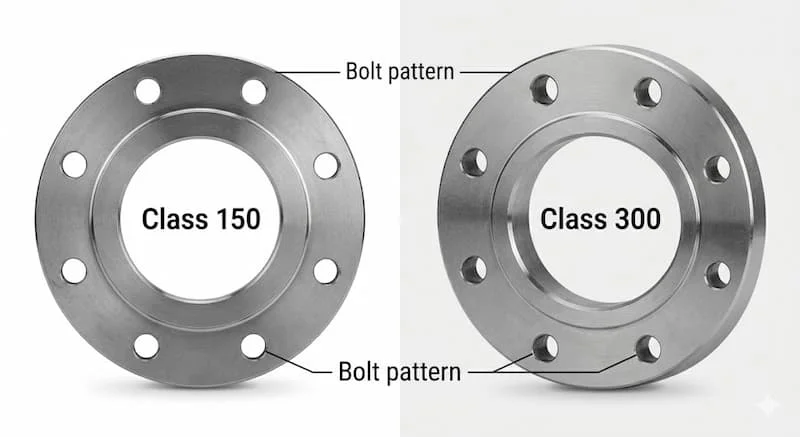

So Sánh Class 150 Với Class 300

Sự khác biệt giữa hai cấp áp lực này là rất rõ rệt về mặt vật lý và khả năng tải áp:

Insight: Class 150 là giải pháp kinh tế cho các hệ thống phổ thông. Tuy nhiên, nếu hệ thống có sự tăng giảm áp suất đột ngột (hiện tượng búa nước), việc nâng cấp lên Class 300 là một khoản đầu tư an toàn đáng cân nhắc.

Class 150 Có Tương Đương PN Bao Nhiêu?

Đây là câu hỏi mà các kỹ sư thường xuyên thắc mắc khi làm việc với các bản vẽ kết hợp tiêu chuẩn Mỹ (ANSI) và tiêu chuẩn Châu Âu (DIN/EN).

Thực tế, mặt bích theo tiêu chuẩn 150 thường được coi là gần tương đương với PN16. Tuy nhiên, hai tiêu chuẩn này không thể thay thế trực tiếp cho nhau vì:

• Khoảng cách tâm lỗ bulong (PCD) khác nhau.

• Đường kính ngoài (OD) có sự sai lệch vài milimet.

• Độ dày đĩa bích không đồng nhất.

Việc cố gắng lắp một mặt bích Class 150 vào một thiết bị chuẩn PN16 sẽ dẫn đến tình trạng lệch lỗ bulong, buộc phải can thiệp cơ khí (khoét lỗ), làm yếu cấu trúc mặt bích và mất bảo hành thiết bị.

Ứng dụng thực tế và sai lầm thường gặp

Flange 150 Class Dùng Khi Nào?

Nhờ tính phổ biến và giá thành tối ưu, mặt bích chuẩn 150 Class xuất hiện trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước: Các trạm bơm, đường ống dẫn nước đô thị.

• Hệ thống PCCC: Kết nối các van báo động, trụ cứu hỏa và đường ống trục.

• Ngành HVAC: Đường ống chiller, tháp giải nhiệt trong các tòa nhà cao tầng.

• Công nghiệp nhẹ: Nhà máy dệt may, chế biến thực phẩm (loại inox), sản xuất giấy.

Sai Lầm Thường Gặp Khi Sử Dụng

1. Mặc định Class 150 là 150 psi: Như đã phân tích, nếu hệ thống của bạn vận hành ở 200 psi tại nhiệt độ thường, bạn vẫn có thể dùng Class 150. Ngược lại, nếu áp lực chỉ 150 psi nhưng nhiệt độ là 300°C, Class 150 sẽ bị hỏng ngay lập tức.

2. Không kiểm tra vật liệu: Mặt bích thép carbon và mặt bích inox cùng Class 150 nhưng có biểu đồ áp suất - nhiệt độ khác nhau hoàn toàn.

3. Lắp lẫn tiêu chuẩn: Cố tình lắp bích ANSI vào hệ thống ống chuẩn DIN là lỗi phổ biến gây rò rỉ tại công trình.

Hướng dẫn & Checklist lựa chọn chuẩn xác

Cách Chọn Mặt Bích Theo Tiêu Chuẩn 150 Chuẩn Chuyên Gia

Hãy áp dụng checklist 5 bước sau đây để đảm bảo an toàn cho dự án của bạn:

• [ ] Xác định áp suất và nhiệt độ: Tra bảng Pressure-Temperature Rating để xem Class 150 có chịu tải nổi không.

• [ ] Kiểm tra vật liệu: Môi trường có ăn mòn không? (Nếu có, chọn Inox 304/316; nếu không, chọn thép A105).

• [ ] Đồng bộ tiêu chuẩn: Đảm bảo van, máy bơm và các phụ kiện khác cũng tuân theo chuẩn ANSI/ASME.

• [ ] Xác định loại bích: Bạn cần bích rỗng (SO/WN) hay bích mù (Blind) để bịt đầu ống?

• [ ] Chọn gioăng phù hợp: Class 150 thường đi kèm gioăng cao su, chì hoặc gioăng xoắn thép tùy môi trường.

Lưu Ý Khi Lắp Đặt

Việc lắp đặt mặt bích theo tiêu chuẩn 150 cần tuân thủ quy trình siết lực theo hình sao. Hãy siết dần dần từng cặp bulong đối diện để gioăng được ép đều. Việc siết quá chặt một bên sẽ làm vênh mặt bích, gây rò rỉ dù bích vẫn còn mới. Sau khi vận hành nhiệt ổn định, nên kiểm tra và siết lại một lần nữa (retightening).

FAQ - Giải đáp nhanh về mặt bích theo tiêu chuẩn 150

1. Class 150 có phải 150 psi không?

Trả lời: Không. Áp lực tối đa cho phép phụ thuộc vào nhiệt độ và vật liệu. Ở nhiệt độ thường, nó có thể chịu tới 285 psi.

2. Class 150 tương đương PN bao nhiêu?

Trả lời: Gần tương đương về khả năng chịu áp với PN16, nhưng kích thước hình học khác nhau nên không lắp lẫn được.

3. Có thể thay Class 150 bằng Class 300 không?

Trả lời: Có. Class 300 dày và khỏe hơn nên có thể thay thế cho Class 150 (với điều kiện thay cả cặp bích nối), nhưng không bao giờ được làm ngược lại.

4. ANSI là gì?

Trả lời: Đây là Viện Tiêu chuẩn Quốc gia Hoa Kỳ. Các loại mặt bích hiện nay thường gọi theo tiêu chuẩn ASME B16.5 nhưng người dùng vẫn giữ thói quen gọi là chuẩn ANSI.

Kết luận và Kêu gọi hành động

Mặt bích theo tiêu chuẩn 150 là tiêu chuẩn "vàng" cho các hệ thống áp lực trung bình nhờ sự cân bằng giữa hiệu suất và chi phí. Tuy nhiên, sự tinh tế của người làm kỹ thuật nằm ở việc hiểu rằng Class 150 không phải là một con số áp suất đứng yên. Chỉ cần sai lệch trong việc tính toán nhiệt độ hoặc vật liệu, rủi ro vận hành sẽ hiện hữu ngay lập tức.
