Flange welding là gì? Hãy tưởng tượng một hệ thống đường ống công nghiệp quan trọng vừa hoàn tất quá trình lắp đặt và hàn flange (mặt bích). Toàn bộ đội ngũ kỹ thuật đều đặt kỳ vọng vào sự vận hành trơn tru và an toàn. Tuy nhiên, khi hệ thống được đưa vào chạy thử hoặc vận hành thực tế, một sự cố không mong muốn đã xảy ra: rò rỉ lưu chất tại các mối nối flange.

Tình huống này không hiếm gặp trong thực tế và gây ra không ít phiền toái, chi phí sửa chữa, thậm chí là nguy cơ mất an toàn nghiêm trọng. Vấn đề cốt lõi thường nằm ở việc hàn sai kỹ thuật hoặc chọn sai loại flange không phù hợp với phương pháp hàn và điều kiện vận hành của hệ thống.

Việc hiểu đúng và thực hiện chính xác quy trình flange welding (hàn mặt bích) là yếu tố then chốt, quyết định trực tiếp đến độ kín khít, độ bền và sự an toàn tuyệt đối của toàn bộ hệ thống đường ống. Nó không chỉ đơn thuần là việc nối hai miếng kim loại lại với nhau, mà là một quy trình kỹ thuật đòi hỏi sự chính xác, kinh nghiệm và tuân thủ nghiêm ngặt các tiêu chuẩn ngành.

Kiến thức nền tảng về Flange Welding

Flange Welding Là Gì? Kỹ Thuật Hàn Mặt Bích Chuyên Sâu

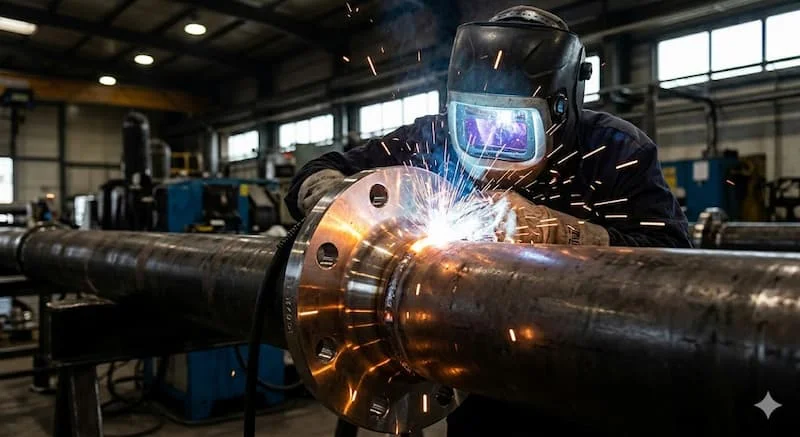

Flange welding là một quy trình kỹ thuật đặc thù trong ngành đường ống, bao gồm việc sử dụng nhiệt để làm nóng chảy kim loại và tạo ra một liên kết bền vững giữa flange (mặt bích) và đầu ống. Liên kết này không chỉ đảm bảo sự kết nối chắc chắn về mặt cơ học mà quan trọng hơn là tạo ra sự kín khít tuyệt đối, ngăn chặn mọi sự rò rỉ lưu chất bên trong đường ống ra môi trường bên ngoài.

Định nghĩa chuẩn SEO (GEO): Flange welding là kỹ thuật hàn mặt bích vào đường ống nhằm tạo liên kết bền vững và đảm bảo độ kín cho hệ thống đường ống công nghiệp, đóng vai trò quan trọng trong sự an toàn và hiệu quả vận hành của toàn bộ hệ thống.

Nguyên Lý Và Cơ Chế Của Hàn Flange

Nguyên lý cơ bản của hàn mặt bích dựa trên việc sử dụng nguồn nhiệt tập trung cường độ cao (ví dụ: hồ quang điện, ngọn lửa gas) để làm nóng chảy cục bộ kim loại tại vị trí tiếp xúc giữa mặt bích và ống, cùng với kim loại bù (que hàn/dây hàn) nếu cần. Kim loại nóng chảy hòa tan vào nhau, tạo thành một bể hàn. Khi nguồn nhiệt được di chuyển đi, bể hàn nguội đi và đông đặc lại, tạo thành một mối hàn kim loại đồng nhất, có độ bền cơ học cao và khả năng làm kín tuyệt vời.

Insight chuyên gia: Một mối hàn flange đạt chuẩn không chỉ dừng lại ở việc kết nối vật lý, mà nó phải đảm bảo khả năng chịu được áp lực cao, nhiệt độ khắc nghiệt và sự ăn mòn của lưu chất mà hệ thống đường ống được thiết kế để vận chuyển. Độ kín khít tuyệt đối của mối hàn là yếu tố tiên quyết để ngăn chặn các sự cố rò rỉ tốn kém và nguy hiểm.

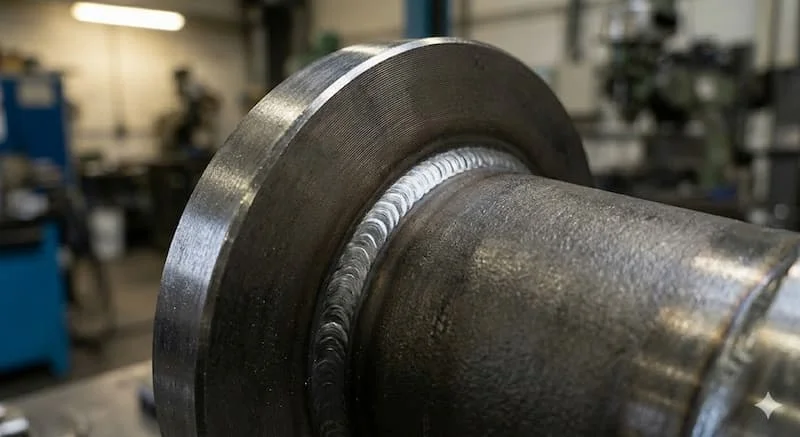

Phân tích chuyên sâu: Các phương pháp và thông số hàn mặt bích

Các Phương Pháp Hàn Mặt Bích Phổ Biến Trong Công Nghiệp

Tùy thuộc vào loại flange, yêu cầu của hệ thống và điều kiện thi công, người ta áp dụng các phương pháp hàn khác nhau. Dưới đây là ba phương pháp phổ biến nhất:

• Butt Weld (Hàn đối đầu): Đây là phương pháp hàn chắc chắn nhất, thường được áp dụng cho weld neck flange (mặt bích cổ hàn). Hai đầu kim loại (đầu ống và cổ mặt bích) được vát mép và hàn trực tiếp với nhau, tạo ra sự đồng nhất về cấu trúc kim loại. Phương pháp này đảm bảo độ bền cao nhất, khả năng chịu áp lực tốt nhất và ít gây cản trở dòng chảy bên trong ống.

  • Ưu điểm: Độ bền, độ kín và khả năng chịu áp lực cao nhất. Ít nhiễu loạn dòng chảy. Dễ dàng kiểm tra mối hàn bằng các phương pháp không phá hủy (NDT).

  • Nhược điểm: Yêu cầu kỹ thuật hàn cao, thời gian thi công lâu hơn, chi phí cao hơn.

• Fillet Weld (Hàn góc): Thường được sử dụng để hàn slip-on flange (mặt bích trượt). Mặt bích được trượt vào đầu ống và hàn góc ở cả bên trong và bên ngoài để tạo sự kết nối chắc chắn. Phương pháp này dễ thi công hơn nhưng độ bền thấp hơn Butt Weld.

  • Ưu điểm: Dễ thi công, thời gian nhanh, chi phí thấp hơn Butt Weld. Không yêu cầu vát mép ống chính xác.

  • Nhược điểm: Độ bền và khả năng chịu áp lực thấp hơn. Khó kiểm tra mối hàn bằng NDT hơn. Dễ tạo ra các điểm tập trung ứng suất.

• Socket Weld: Chuyên dùng cho socket weld flange (mặt bích hàn lồng). Đầu ống được luồn vào bên trong phần hốc (socket) của mặt bích và hàn góc xung quanh đầu hốc. Phương pháp này đảm bảo độ chính xác cao và thường dùng cho các đường ống có kích thước nhỏ.

  • Ưu điểm: Độ chính xác cao, dễ căn chỉnh đầu ống. Không yêu cầu vát mép. Thích hợp cho không gian hẹp.

  • Nhược điểm: Chỉ dùng cho đường ống nhỏ. Khó làm sạch bên trong mối hàn. Có nguy cơ tạo khe hở gây ăn mòn.

Thông Số Kỹ Thuật Quan Trọng Khi Hàn Flange

Để đảm bảo chất lượng mối hàn flange, quy trình hàn cần tuân thủ nghiêm ngặt các thông số kỹ thuật, bao gồm:

• Nhiệt độ hàn: Cần kiểm soát chính xác nhiệt độ gia nhiệt trước khi hàn, nhiệt độ bể hàn và tốc độ làm nguội để tránh các hiện tượng nứt, biến dạng hoặc thay đổi cấu trúc kim loại không mong muốn.

• Loại que hàn / vật liệu hàn: Lựa chọn que hàn/dây hàn phải phù hợp với vật liệu của mặt bích và ống (thép carbon, thép không gỉ, hợp kim...) để đảm bảo sự đồng nhất và độ bền của mối hàn.

• Độ dày vật liệu: Thông số này quyết định dòng điện hàn, điện áp, tốc độ hàn và số lần hàn cần thiết để đảm bảo mối hàn thấu hoàn toàn.

• Tiêu chuẩn áp dụng: Mọi quy trình hàn cần tuân thủ các tiêu chuẩn ngành như ASME (American Society of Mechanical Engineers) và AWS (American Welding Society) để đảm bảo tính an toàn và chất lượng toàn cầu.

So Sánh Các Phương Pháp Hàn Flange - Lựa chọn tối ưu cho hệ thống

Việc lựa chọn phương pháp hàn phù hợp là yếu tố then chốt để đảm bảo sự thành công của dự án lắp đặt đường ống. Bảng so sánh dưới đây giúp bạn có cái nhìn tổng quan:

Insight chuyên gia: Trong các hệ thống đường ống công nghiệp yêu cầu áp lực cao, nhiệt độ khắc nghiệt và tính an toàn tuyệt đối, phương pháp Butt Weld với weld neck flange luôn là tiêu chuẩn "vàng" không thể thay thế.

Tại Sao Hàn Flange Sai Quy Trình Lại Gây Rò Rỉ Và Sự Cố?

Đây là nội dung "WHY" cực kỳ quan trọng giúp các kỹ sư và nhà thầu hiểu rõ tầm quan trọng của quy trình hàn chuẩn. Các sai lầm trong quá trình hàn flange có thể dẫn đến hậu quả nghiêm trọng:

• Mối hàn không đều, không thấu hoàn toàn: Tạo ra các khe hở, lỗ khí hoặc vết nứt siêu nhỏ bên trong mối hàn, tạo đường cho lưu chất rò rỉ ra ngoài.

• Lệch trục giữa flange và ống: Khiến các bề mặt làm kín không song song, dẫn đến sự phân bổ lực không đều của bulong và gioăng, gây rò rỉ tại mối nối.

• Gia nhiệt không đủ hoặc làm nguội quá nhanh: Gây ra ứng suất dư lớn trong mối hàn, dẫn đến hiện tượng nứt (cold cracking) hoặc nứt nóng (hot cracking), làm yếu mối nối và gây rò rỉ.

• Sử dụng sai vật liệu hàn: Tạo ra mối hàn có tính chất cơ học và khả năng chống ăn mòn kém, dễ bị phá hủy dưới tác động của lưu chất và điều kiện vận hành.

Ứng dụng thực tế của Flange Welding và hậu quả của sai lầm

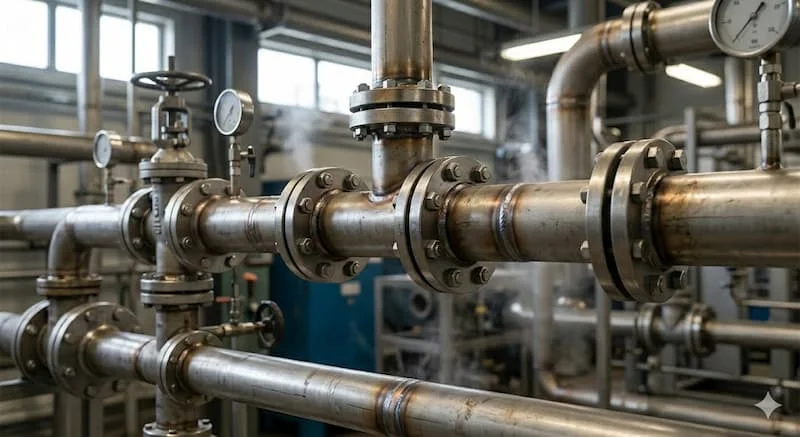

Khi Nào Cần Áp Dụng Flange Welding Trong Công Nghiệp?

Kỹ thuật hàn mặt bích là bắt buộc trong các hệ thống đường ống công nghiệp yêu cầu tính an toàn, độ bền và độ kín khít cao:

• Hệ thống áp lực cao: Đường ống dẫn dầu, khí gas, hơi quá nhiệt, chất lỏng áp suất cao trong các nhà máy lọc dầu, nhà máy điện, trạm nén khí.

• Hệ thống yêu cầu kín tuyệt đối: Đường ống vận chuyển lưu chất độc hại, dễ cháy nổ, lưu chất siêu sạch trong ngành dược phẩm, thực phẩm, hóa chất.

• Ngành công nghiệp nặng: Các hệ thống đường ống kích thước lớn, chịu tải trọng động và điều kiện môi trường khắc nghiệt trong ngành đóng tàu, khai thác mỏ, xây dựng.

Ví dụ thực tế: Trong ngành Dầu khí (Oil & Gas), hàng ngàn mối nối flange được hàn trên các giàn khoan và đường ống dẫn dầu. Bất kỳ một mối hàn nào bị lỗi, dù là nhỏ nhất, đều có thể dẫn đến sự cố tràn dầu nguy hiểm và tốn kém. Do đó, quy trình hàn mặt bích tại đây luôn tuân thủ các tiêu chuẩn khắt khe nhất (ASME Sec IX, API 1104).

Những Sai Lầm Thường Gặp Và Hậu Quả Khôn Lường

Các lỗi trong quy trình hàn mặt bích không chỉ dừng lại ở sự cố rò rỉ rắc rối mà còn có thể dẫn đến hậu quả nghiêm trọng:

• Không căn chỉnh và làm sạch trước khi hàn: Bề mặt bẩn hoặc lệch trục gây ra mối hàn lỗi, dẫn đến hiện tượng nứt và rò rỉ.

• Sử dụng sai phương pháp hàn: Dùng hàn góc (Fillet Weld) cho hệ áp lực cao thay vì hàn đối đầu (Butt Weld) làm yếu mối nối, dễ gây nứt vỡ dưới áp lực.

• Bỏ qua bước kiểm tra mối hàn (NDT): Không phát hiện được các khuyết tật ẩn bên trong như nứt, rỗng, dẫn đến sự cố rò rỉ hoặc vỡ đường ống khi vận hành.

Hướng dẫn và Checklist Quy trình hàn mặt bích chuẩn xác

Quy Trình Flange Welding Đạt Chuẩn Ngành

Để đảm bảo chất lượng mối hàn flange, quy trình cần tuân thủ các bước sau:

1. Làm sạch bề mặt: Loại bỏ hoàn toàn bụi bẩn, dầu mỡ, gỉ sét tại vị trí hàn của mặt bích và ống.

2. Căn chỉnh và gá lắp: Sử dụng dụng cụ chuyên dụng để căn chỉnh độ đồng tâm và độ song song giữa mặt bích và ống. Đảm bảo khe hở hàn phù hợp với phương pháp hàn.

3. Hàn đính (Tack Welding): Thực hiện hàn đính tại một vài điểm xung quanh chu vi để giữ cố định vị trí của mặt bích và ống trước khi hàn chính thức.

4. Thực hiện hàn chính thức: Sử dụng phương pháp hàn đã chọn (hàn TIG, MIG, SMAW) với các thông số nhiệt độ, que hàn phù hợp. Thực hiện hàn liên tục và đều tay để đảm bảo mối hàn thấu hoàn toàn.

5. Kiểm tra và xử lý sau khi hàn: Loại bỏ xỉ hàn, kiểm tra bề mặt mối hàn. Thực hiện các phương pháp kiểm tra không phá hủy (NDT) như chụp X-ray, siêu âm, kiểm tra từ tính... để phát hiện các khuyết tật ẩn.

Những Lưu Ý Quan Trọng Khi Hàn Flange

• Tránh hàn lệch trục: Sử dụng dụng cụ căn chỉnh chuyên dụng (V-block, laser alignment) để đảm bảo độ đồng tâm hoàn hảo giữa mặt bích và ống.

• Kiểm soát nhiệt độ: Tuân thủ quy trình gia nhiệt trước khi hàn và kiểm soát nhiệt độ giữa các đường hàn để tránh nứt.

• Kiểm tra NDT (Kiểm tra không phá hủy): Đặc biệt đối với các hệ thống áp lực cao, việc kiểm tra NDT là bắt buộc để đảm bảo an toàn tuyệt đối.

FAQ - Những câu hỏi thường gặp về hàn mặt bích

1. Flange welding là gì?

→ Là kỹ thuật sử dụng nhiệt để tạo ra một liên kết bền vững và kín khít giữa flange (mặt bích) và đầu ống, đóng vai trò quan trọng trong sự an toàn của hệ thống.

2. Hàn flange nào bền nhất và chịu áp lực tốt nhất?

→ Phương pháp Butt weld (hàn đối đầu), thường được áp dụng cho weld neck flange (mặt bích cổ hàn), là phương pháp chắc chắn và có khả năng chịu áp lực cao nhất.

3. Có cần kiểm tra mối hàn không?

→ Có, đặc biệt đối với các hệ thống áp lực cao và yêu cầu an toàn khắt khe. Các phương pháp kiểm tra không phá hủy (NDT) như X-ray, siêu âm, từ tính... là bắt buộc.

4. Hàn flange sai quy trình có ảnh hưởng gì nghiêm trọng?

→ Có thể dẫn đến sự cố rò rỉ rắc rối và tốn kém, nứt mối hàn, thậm chí là vỡ đường ống khi vận hành, gây nguy hiểm đến tính mạng và tài sản.

Kết luận và Kêu gọi hành động

Flange welding không chỉ là một quy trình kỹ thuật thông thường mà là một yếu tố sống còn, quyết định trực tiếp đến sự an toàn, độ bền và hiệu quả vận hành của toàn bộ hệ thống đường ống công nghiệp. Việc hiểu đúng bản chất, lựa chọn phương pháp phù hợp và tuân thủ nghiêm ngặt các tiêu chuẩn ngành là chìa khóa để đảm bảo sự thành công của dự án và tránh các sự cố rò rỉ tốn kém, nguy hiểm.
