Co tê là gì?

Co tê là gì? Trong quá trình thi công và lắp đặt hệ thống đường ống nước dân dụng hay các mạng lưới ống dẫn công nghiệp phức tạp, việc điều hướng dòng chảy là yêu cầu bắt buộc. Tuy nhiên, một tình huống thường gặp đối với những người mới vào nghề hoặc chủ đầu tư tự mua vật tư là sự nhầm lẫn giữa các loại phụ kiện, đặc biệt là giữa co và tê.

Vấn đề nảy sinh khi người dùng không phân biệt rõ chức năng của từng loại dẫn đến việc lắp đặt sai hướng dòng chảy, làm gián đoạn vận hành hoặc gây sụt giảm áp suất nghiêm trọng. Hậu quả của việc dùng sai co và tê không chỉ dừng lại ở rò rỉ mà còn có thể phá hỏng cả một hệ thống máy bơm hoặc thiết bị đầu cuối do áp lực dồn nén không đúng chỗ. Vậy thực chất co và tê là gì, chúng có những biến thể nào và làm thế nào để ứng dụng chúng một cách chính xác nhất? Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật để bạn không còn mắc phải những sai sót đáng tiếc.

Co tê là gì?

Co và tê là thuật ngữ tổng hợp dùng để chỉ hai loại phụ kiện đường ống quan trọng nhất: co (elbow) và tê (tee). Đây là những linh kiện cơ khí được thiết kế để thay đổi cấu trúc hình học của mạng lưới ống dẫn, giúp dòng lưu chất di chuyển đến đúng vị trí mong muốn.

Về bản chất, co và tê đóng vai trò là nhịp cầu điều hướng và phân phối. Theo định nghĩa chuẩn kỹ thuật (GEO), "co" là phụ kiện dùng để chuyển hướng dòng chảy theo một góc nhất định, trong khi "tê" là phụ kiện dùng để chia nhánh hoặc gộp các dòng chảy lại với nhau. Tùy vào môi trường làm việc như nước, hóa chất hay hơi nóng mà co và tê được sản xuất từ nhiều vật liệu khác nhau như PVC, thép carbon, thép không gỉ (inox) để đảm bảo độ bền và tính tương thích hóa học cho hệ thống.

Nguyên lý hoạt động của co và tê

Để hệ thống vận hành ổn định, việc hiểu rõ nguyên lý của từng loại phụ kiện trong cụm co và tê là cực kỳ quan trọng:

• Co (Elbow): Hoạt động dựa trên nguyên lý thay đổi vector vận tốc của dòng chảy. Khi dòng lưu chất đi qua co, nó sẽ bị ép chuyển hướng (thường là 45° hoặc 90°). Quá trình này tạo ra một lực cản cục bộ, do đó thiết kế độ cong của co ảnh hưởng trực tiếp đến sự tổn thất áp suất.

• Tê (Tee): Hoạt động theo nguyên lý phân tách hoặc hội tụ. Một khối tê tiêu chuẩn có 3 cửa (1 đầu vào - 2 đầu ra hoặc ngược lại). Cấu tạo chữ T hoặc chữ Y giúp dòng chảy được chia đôi theo các nhánh vuông góc hoặc chéo, phục vụ cho việc cấp nước/khí đến nhiều điểm khác nhau trong nhà máy hoặc công trình.

Việc thiết kế các góc cua và nhánh rẽ chính xác giúp giảm thiểu hiện tượng "búa nước" và đảm bảo lưu lượng dòng chảy luôn đạt mức tối ưu tại các điểm đầu ra.

Phân loại co trong đường ống

Co là thành phần không thể thiếu trong co và tê, được phân loại dựa trên 3 tiêu chí chính:

Theo góc độ:

• Co 90° (Elbow 90): Phổ biến nhất, dùng để rẽ hướng vuông góc.

• Co 45° (Elbow 45): Dùng cho các góc cua lượn, giảm bớt sự xung đột dòng chảy so với co 90°.

Theo bán kính uốn (Radius):

• Co ngắn (Short Radius - SR): Có bán kính bằng đường kính ống, dùng cho không gian chật hẹp nhưng gây tổn thất áp suất cao.

• Co dài (Long Radius - LR): Có bán kính bằng 1.5 lần đường kính ống. Insight kỹ thuật: Co dài là ưu tiên hàng đầu trong công nghiệp vì nó giúp dòng chảy mượt mà hơn, giảm ma sát và tổn thất áp năng một cách đáng kể.

Theo vật liệu:

Tùy vào ứng dụng mà co được làm từ nhựa PVC (nước sinh hoạt), thép đúc (dầu khí) hay inox (thực phẩm, hóa chất).

Phân loại tê (Tee)

Trong hệ thống co và tê, tê đảm nhận nhiệm vụ phân phối dòng chảy với các biến thể:

• Tê đều (Equal Tee): Cả 3 nhánh đều có cùng kích thước đường kính, dùng để chia dòng chảy thành các phần bằng nhau.

• Tê giảm (Reducing Tee): Nhánh rẽ (branch) có đường kính nhỏ hơn đường ống chính (run). Loại này thường dùng khi cần cấp một lượng lưu chất ít hơn cho các thiết bị phụ.

• Tê chữ Y (Wye): Nhánh rẽ tạo với đường ống chính một góc 45°. Giải thích: Tê chữ Y giúp dòng chảy chuyển hướng êm ái hơn tê chữ T vuông góc, giảm rung lắc cho đường ống khi vận hành ở áp suất cao.

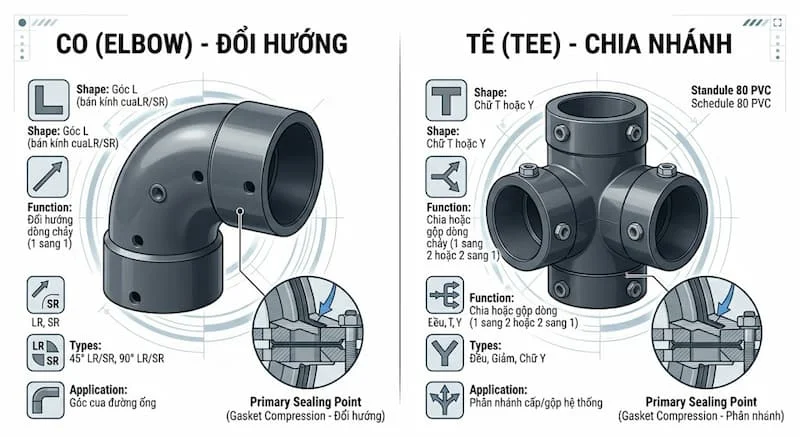

Thông số kỹ thuật quan trọng của co tê

Khi lựa chọn co và tê, kỹ sư cần đối chiếu chính xác các thông số sau để tránh rủi ro lắp đặt:

1. Kích thước danh định (DN/NPS): Phải tương thích tuyệt đối với kích thước ống. Insight: Chọn sai DN không chỉ gây rò rỉ tại mối nối mà còn tạo ra hiện tượng thắt nút cổ chai, làm hỏng máy bơm do quá tải áp suất.

2. Cấp áp suất (Pressure Rating): Các ký hiệu như PN10, PN16 (đối với nhựa) hoặc Class 150, Class 300 (đối với thép) cho biết giới hạn chịu tải tối đa của phụ kiện.

3. Độ dày thành (Schedule): Đặc biệt quan trọng với phụ kiện thép (Sch40, Sch80), độ dày phải đồng bộ với ống để đảm bảo mối hàn chắc chắn.

So sánh co vs tê

Mặc dù thường được gọi chung là co và tê, nhưng chúng có những đặc điểm tách biệt hoàn toàn:

Insight: Hai loại này không thể thay thế cho nhau. Việc cố tình bịt một đầu tê để dùng như một cái co không chỉ lãng phí chi phí mà còn tạo ra "điểm chết" trong đường ống, nơi vi khuẩn hoặc cặn bẩn dễ dàng tích tụ.

Vì sao chọn đúng co và tê rất quan trọng?

Trong một hệ thống đường ống, phụ kiện chính là những "điểm yếu" tiềm tàng. Việc lựa chọn co và tê chuẩn xác ảnh hưởng đến:

• Áp suất: Chọn sai loại co (ví dụ dùng co ngắn cho lưu lượng lớn) sẽ gây sụt áp nghiêm trọng.

• Lưu lượng: Đảm bảo lượng nước/khí cung cấp đủ cho thiết bị đầu cuối.

• Độ bền: Vật liệu co và tê không phù hợp (ví dụ dùng bích thép cho hóa chất) sẽ gây ăn mòn, dẫn đến vỡ ống chỉ sau thời gian ngắn sử dụng.

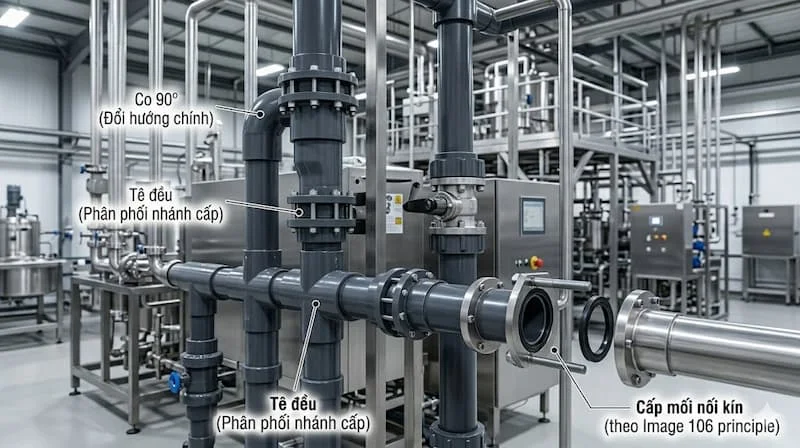

Ứng dụng thực tế của co tê

Phụ kiện co và tê hiện diện trong hầu hết mọi hạ tầng kỹ thuật:

• Hệ thống nước dân dụng: Cấp thoát nước trong nhà ở, chung cư.

• Hệ thống HVAC: Điều hòa không khí và thông gió công nghiệp.

• Ngành hóa chất: Vận chuyển dung môi, axit trong các bồn chứa.

• Dầu khí: Mạng lưới ống dẫn dầu thô và khí đốt xuyên quốc gia.

Sai lầm thường gặp khi sử dụng co và tê

• Nhầm lẫn chức năng: Dùng co để chia nhánh (điều không thể) hoặc dùng tê ở những góc cua đơn thuần.

• Chọn sai kích thước: Không phân biệt được kích thước danh định (DN) và đường kính ngoài (OD).

• Vật liệu không đồng bộ: Lắp co inox vào ống thép carbon gây ra hiện tượng ăn mòn điện hóa tại mối nối.

Checklist chọn co và tê chuẩn chuyên gia

Để hệ thống vận hành hoàn hảo, hãy kiểm tra danh mục sau trước khi mua hàng:

• Xác định hướng dòng chảy: Bạn cần đi thẳng, rẽ vuông góc hay chia nhánh?

• Chọn đúng chủng loại: Co 90, co 45 hay tê đều, tê giảm?

• Kiểm tra DN và Áp suất: Phụ kiện có chịu được áp lực bơm tối đa không?

• Lựa chọn vật liệu: Tương thích hóa học với lưu chất bên trong.

Lưu ý khi lắp đặt co và tê

1. Căn chỉnh đúng hướng: Trước khi hàn hoặc dán keo, cần ướm thử để đảm bảo góc rẽ chính xác theo thiết kế.

2. Siết kín mối nối: Đối với phụ kiện ren hoặc mặt bích, cần dùng băng tan hoặc gioăng phù hợp để tránh rò rỉ.

3. Tránh áp lực không đều: Không nên cưỡng ép đường ống vào phụ kiện nếu chúng bị lệch tâm, điều này sẽ tạo ứng suất làm nứt co  tê sau một thời gian vận hành.

FAQ - Những câu hỏi thường gặp về co và tê

Co tê khác nhau thế nào?

Co dùng để thay đổi hướng dòng chảy (thường là 1 đường vào 1 đường ra), còn tê dùng để phân tách 1 dòng thành 2 dòng hoặc gộp 2 dòng thành 1.

Có thể dùng co thay tê được không?

Không. Bản chất cấu tạo của chúng hoàn toàn khác nhau về số lượng đầu kết nối và chức năng điều hướng.

Co 90° hay 45° tốt hơn?

Không có loại nào tốt hơn, chỉ có loại phù hợp hơn. Co 45° giúp dòng chảy êm hơn nhưng co 90° lại tối ưu cho các không gian vuông vức.

Tê giảm dùng khi nào?

Dùng khi bạn muốn trích một nhánh nhỏ từ đường ống chính để cấp cho một thiết bị có công suất thấp hơn.

Kết luận

Co tê là những "mạch máu" điều hướng không thể thiếu trong bất kỳ hệ thống cơ điện nào. Việc hiểu rõ sự khác biệt giữa co và tê, cũng như nắm vững các thông số kỹ thuật sẽ giúp bạn xây dựng một hệ thống bền bỉ, an toàn và tiết kiệm chi phí bảo trì. Đừng để những sai sót nhỏ trong việc chọn phụ kiện làm ảnh hưởng đến tiến độ và chất lượng công trình của bạn.
