Bạn đang phụ trách thi công hệ thống đường ống lớn DN200 và cần một giải pháp để bịt kín đầu ống nhằm thử áp hoặc ngăn dòng chảy vĩnh viễn? Trong danh mục vật tư, bích mù 8 (mặt bích mù 8 inch) chính là phụ kiện không thể thay thế.

Tuy nhiên, thực tế cho thấy việc đặt mua mặt bích mù thường xảy ra sai sót đáng tiếc. Kỹ thuật viên đôi khi chỉ báo "mua bích mù 8 inch" mà quên mất rằng cùng là kích thước 8 inch nhưng tiêu chuẩn ANSI sẽ hoàn toàn khác với JIS hay DIN. Chỉ cần lệch một vài milimet ở tâm lỗ bulong, toàn bộ lô hàng sẽ trở thành phế phẩm, gây đình trệ tiến độ và rủi ro rò rỉ nghiêm trọng trong các hệ thống áp lực cao. Bài viết này sẽ cung cấp thông số kỹ thuật chi tiết và kinh nghiệm thực chiến giúp bạn chọn đúng loại bích mù 8 8 cho công trình.

Blind flange 8 là gì?

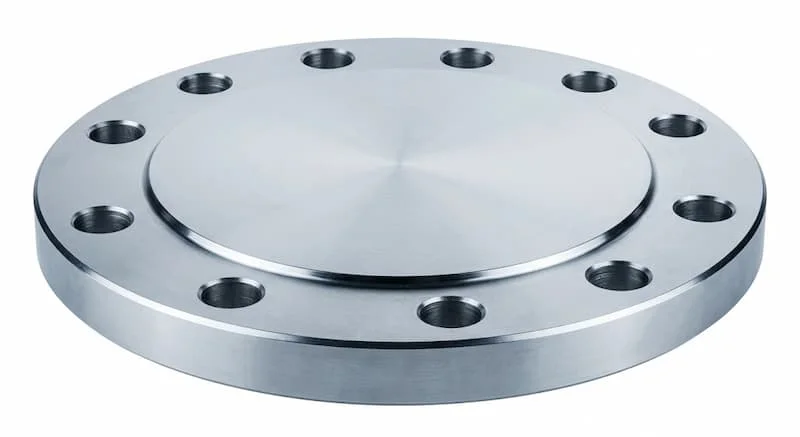

bích mù 8 (hay còn gọi là mặt bích mù 8 inch) là loại mặt bích thiết kế đặc biệt không có lỗ thoát ở tâm. Trong hệ thống đường ống công nghiệp, nó đóng vai trò như một "nắp đậy" bằng kim loại, được lắp đặt tại các đầu cuối của đường ống DN200 để ngăn chặn dòng chảy của lưu chất.

Khác với các loại mặt bích Slip-on hay Weld Neck dùng để kết nối ống, mặt bích mù được thiết kế để chịu tải trọng áp suất lớn nhất. Toàn bộ áp lực của dòng chảy sẽ tác động trực tiếp lên bề mặt bích, do đó độ dày và độ bền vật liệu của bích mù 8 luôn là yếu tố được ưu tiên hàng đầu trong các tiêu chuẩn kỹ thuật.

Nguyên lý & chức năng của blind flange

Về mặt vận hành, mặt bích mù hoạt động dựa trên cơ chế chặn vật lý hoàn toàn. Nó không cho phép bất kỳ lưu chất nào (lỏng, khí, hơi) đi qua điểm lắp đặt.

Các vai trò chiến lược của bích mù 8:

• Thử áp hệ thống: Khi nghiệm thu công trình, bích mù được lắp vào các đầu hở để kỹ sư có thể bơm nước áp lực cao kiểm tra độ kín của các mối hàn.

• Bảo trì định kỳ: Nó cho phép ngắt một đoạn ống để sửa chữa mà không cần xả toàn bộ lưu chất trong hệ thống chính.

• Dự phòng tương lai: Khi hệ thống có kế hoạch mở rộng, người ta thường để sẵn một đầu chờ và bịt lại bằng blind flange. Khi cần nối thêm, chỉ việc tháo bích mù và lắp thêm đoạn ống mới.

Các tiêu chuẩn bích mù 8 phổ biến

Đây là phần quan trọng nhất giúp bạn tránh việc mua sai hàng. Mỗi tiêu chuẩn quy định một hệ kích thước và vị trí lỗ bulong khác nhau.

1. Tiêu chuẩn ANSI / ASME (Mỹ)

Đây là tiêu chuẩn phổ biến nhất trong ngành dầu khí và hóa chất. Đối với bích mù 8, bạn cần quan tâm đến các cấp áp suất (Class):

• Class 150: Dùng cho hệ thống áp suất thấp.

• Class 300, 600: Dùng cho các hệ thống chịu tải lớn, bích sẽ rất dày và nặng.

2. Tiêu chuẩn JIS (Nhật Bản)

Thường gặp trong các hệ thống cấp thoát nước và PCCC tại Việt Nam. Các ký hiệu phổ biến:

• JIS 10K: Tiêu chuẩn thông dụng nhất.

• JIS 20K: Dùng cho các vị trí gần máy bơm hoặc hệ thống cao tầng.

3. Tiêu chuẩn DIN (Đức / Châu Âu)

Phổ biến trong các dây chuyền sản xuất thực phẩm hoặc máy móc nhập khẩu từ Châu Âu. Ký hiệu thường dùng là PN10, PN16.

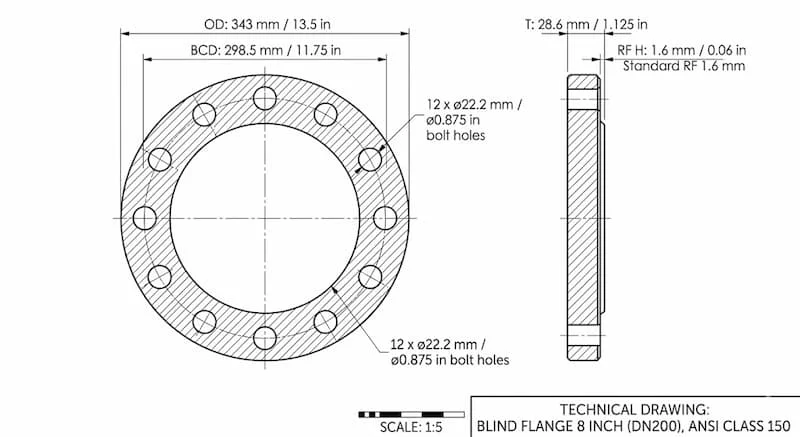

Thông số kỹ thuật blind flange 8 (DN200)

Khi đọc bảng thông số kỹ thuật (Datasheet), bạn cần chốt chính xác các con số sau cho kích thước 8 inch:

1. Đường kính danh nghĩa: DN200.

2. Đường kính ngoài (OD): Khoảng 343mm (đối với ANSI Class 150) hoặc 330mm (đối với JIS 10K).

3. Số lỗ bulong: Thường là 8 lỗ (ANSI) hoặc 12 lỗ (JIS 10K cho DN200). Đây là điểm dễ nhầm nhất.

4. Độ dày bích: Quyết định trực tiếp khả năng chịu áp. Độ dày này tăng dần theo Class hoặc PN.

5. Bề mặt tiếp xúc (Facing): Có thể là mặt phẳng (Flat Face - FF) hoặc mặt lồi (Raised Face - RF).

Vật liệu sản xuất blind flange 8

Lựa chọn vật liệu không chỉ dựa trên giá thành mà phải dựa trên tính chất hóa học của lưu chất bên trong ống.

1. Thép carbon (Carbon Steel)

Các mác thép phổ biến như A105, Q235, SS400. Đây là lựa chọn tối ưu về chi phí cho hệ thống nước sạch, PCCC và dầu nhờn. Thông thường bích thép sẽ được sơn đen hoặc sơn chống gỉ.

2. Thép không gỉ - Inox (Stainless Steel)

Phổ biến là Inox 304 và Inox 316. Đây là vật liệu bắt buộc cho ngành chế biến thực phẩm, dược phẩm hoặc các đường ống dẫn hóa chất ăn mòn cao. Bích mù inox 8 inch có giá thành rất cao nhưng đảm bảo vệ sinh và độ bền vĩnh cửu.

3. Thép mạ kẽm (Galvanized Steel)

Là bích thép được nhúng kẽm nóng để tăng khả năng chịu đựng thời tiết ngoài trời, chống gỉ sét tốt hơn thép đen nhưng rẻ hơn inox.

So sánh blind flange với các loại flange khác

Hiểu rõ sự khác biệt để không sử dụng nhầm công năng:

Blind flange 8 dùng trong những trường hợp nào?

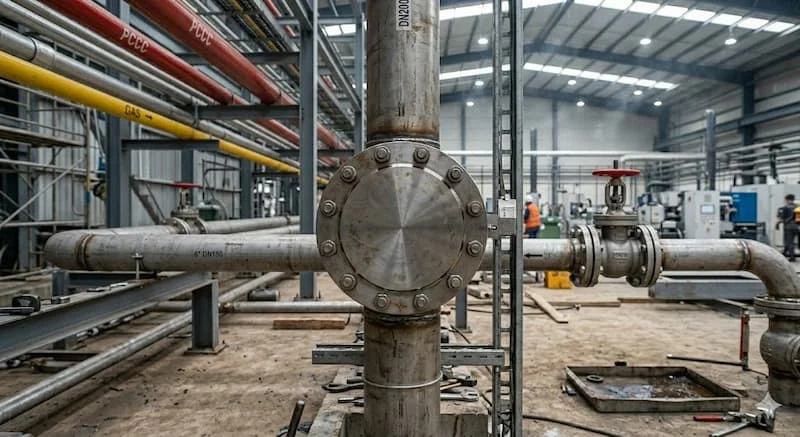

Nhờ kích thước DN200 lớn, mặt bích mù 8 inch thường xuất hiện trong các dự án quy mô:

• Hệ thống PCCC tòa nhà: Bịt các đầu ống chờ của trục đứng chính.

• Nhà máy xử lý nước: Dùng tại các cửa xả dự phòng của bể chứa.

• Ngành dầu khí & lọc hóa dầu: Ngắt kết nối các đoạn ống dẫn dầu khi thực hiện bảo trì kho bãi.

• Hệ thống HVAC: Sử dụng trong các đường ống nước lạnh (chiller) công suất lớn.

Sai lầm thường gặp và hậu quả

Trong quá trình cung ứng vật tư, tôi đã chứng kiến nhiều bài học đắt giá:

1. Lắp bích không kèm gioăng (Gasket): Mặt bích mù kim loại tiếp xúc trực tiếp với mặt bích ống sẽ không bao giờ kín tuyệt đối. Áp lực cao sẽ thổi bay các tia nước tại vị trí này.

2. Siết bulong không đều tay: Việc siết chặt một bên rồi mới siết bên đối diện gây vênh mặt bích, dẫn đến rò rỉ ngay lập tức.

3. Dùng sai vật liệu bulong: Sử dụng bulong thép thường cho mặt bích inox trong môi trường hóa chất khiến bulong bị đứt gãy do ăn mòn điện hóa.

FAQ - Câu hỏi thường gặp

Blind flange 8 inch là bao nhiêu mm?

Đường kính danh nghĩa là DN200. Đường kính ngoài thực tế (OD) thường dao động từ 330mm đến 345mm tùy theo tiêu chuẩn sản xuất.

Tại sao mặt bích mù lại dày hơn mặt bích thường?

Vì nó phải chịu toàn bộ lực tác động trực tiếp từ dòng lưu chất mà không có điểm thoát, độ dày lớn giúp bích không bị biến dạng hoặc nứt vỡ dưới áp suất.

Có cần dùng gioăng (Gasket) cho bích mù không?

Bắt buộc. Gioăng giúp bù lấp các khoảng hở siêu nhỏ giữa hai bề mặt kim loại, đảm bảo độ kín khít cho hệ thống.

Kết luận

bích mù 8 là một chi tiết nhỏ nhưng lại giữ vai trò "chốt chặn" an toàn cho toàn bộ hệ thống đường ống DN200. Việc hiểu sai thông số hay chọn nhầm tiêu chuẩn không chỉ gây lãng phí tài chính mà còn tiềm ẩn nguy cơ tai nạn lao động cháy nổ do mất áp blind flange 8.
