Bạn đang trực tiếp thi công hệ thống đường ống công nghiệp hoặc đang bóc tách khối lượng cho dự án PCCC, HVAC và bắt gặp yêu cầu lắp đặt mặt bích 5 (mặt bích 5 inch). Tuy nhiên, một thực tế đầy rủi ro là nhiều kỹ sư trẻ hoặc bộ phận thu mua thường nhầm lẫn giữa các tiêu chuẩn kết nối, dẫn đến việc mặt bích mua về không khớp với lỗ bulong của van hoặc thiết bị hiện có.

Việc chọn sai tiêu chuẩn mặt bích không chỉ gây lãng phí chi phí mà còn tiềm ẩn nguy cơ rò rỉ, mất an toàn hệ thống dưới áp lực cao. Trong bài viết này, chúng ta sẽ phân tích sâu về kích thước mặt bích 5 inch (DN125), các tiêu chuẩn ANSI, JIS, DIN và lộ trình 5 bước để bạn chọn đúng loại mặt bích chuẩn kỹ thuật nhất cho công trình.

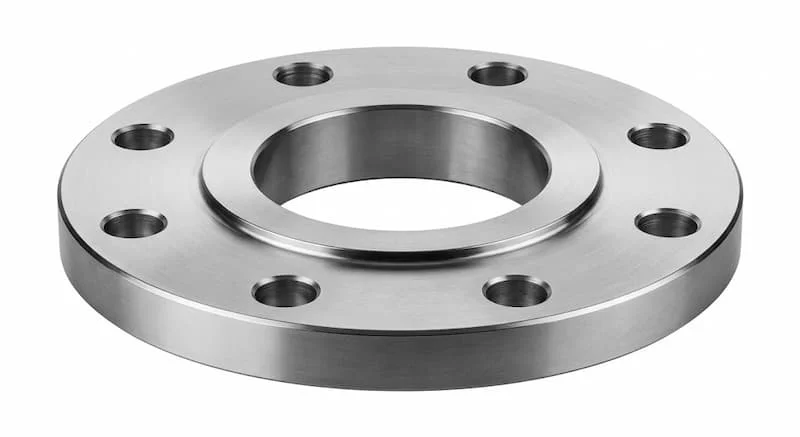

Flange 5 là gì?

mặt bích 5 (hay còn gọi là mặt bích 5 inch) là một phụ kiện cơ khí có dạng hình đĩa, được sử dụng để kết nối hai đoạn ống hoặc kết nối ống với các thiết bị như van, máy bơm, bình áp lực. Trong hệ thống đo lường kỹ thuật tại Việt Nam, kích thước 5 inch được quy đổi tương đương với đường kính danh nghĩa DN125.

Bản chất của kết nối flange là tạo ra một liên kết có tính linh động cao. Thay vì hàn chết các đoạn ống, việc sử dụng mặt bích cho phép người thợ dễ dàng tháo rời từng đoạn để vệ sinh, bảo trì hoặc thay thế thiết bị mà không cần cắt bỏ đường ống. mặt bích 5 inch là kích thước trung gian rất phổ biến, thường xuất hiện trong các hệ thống cấp nước trục chính hoặc các trạm bơm công suất vừa.

Nguyên lý và bản chất kết nối flange

Một bộ kết nối flange hoàn chỉnh không chỉ có mặt bích. Để đảm bảo hệ thống kín khít tuyệt đối, cần sự phối hợp của ba thành phần chính: Mặt bích (Flange), Gioăng làm kín (Gasket) và Hệ thống Bulong/Đai ốc.

Nguyên lý hoạt động dựa trên cơ chế nén cơ học. Khi chúng ta siết chặt các bulong xung quanh mặt bích, lực siết sẽ ép chặt gioăng làm kín nằm ở giữa hai bề mặt bích. Gioăng sẽ biến dạng nhẹ để lấp đầy các khe hở siêu nhỏ, tạo thành một rào cản ngăn chặn lưu chất rò rỉ ra ngoài. Chính vì vậy, việc lựa chọn đúng loại gioăng và siết bulong đúng lực là yếu tố sống còn để đảm bảo độ bền của kết nối flange 5 trong môi trường áp lực cao.

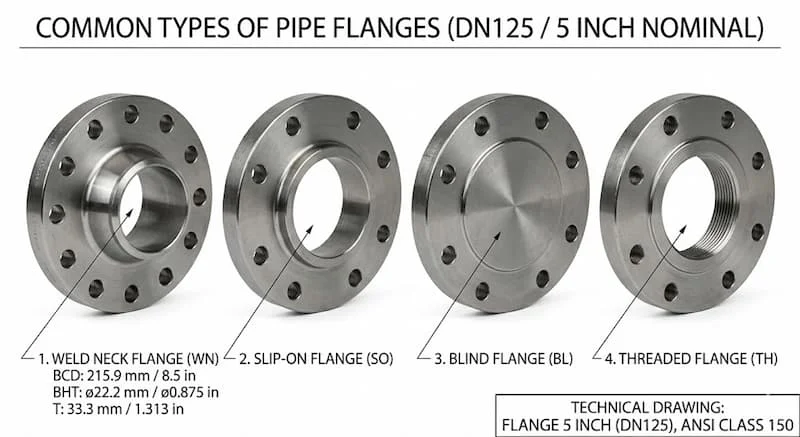

Các loại mặt bích 5 phổ biến trên thị trường

Tùy vào yêu cầu kỹ thuật và vị trí lắp đặt, mặt bích 5 inch được chia thành các loại hình học khác nhau:

1. Weld Neck Flange (WN) - Mặt bích hàn cổ

Đây là loại mặt bích có cổ cao, được hàn đối đầu trực tiếp vào ống. Thiết kế này giúp truyền tải áp suất đều từ mặt bích sang ống, cực kỳ phù hợp cho các hệ thống có áp lực cực lớn hoặc nhiệt độ biến thiên liên tục.

2. Slip-On Flange (SO) - Mặt bích hàn trượt

Loại này có đường kính trong lớn hơn đường kính ống một chút để ống có thể "trượt" vào bên trong. Kỹ thuật viên sẽ thực hiện hai mối hàn ở cả mặt trong và mặt ngoài. Slip-On mặt bích 5 inch rất được ưa chuộng nhờ chi phí thấp và dễ dàng điều chỉnh vị trí trước khi hàn.

3. Blind Flange (BL) - Mặt bích mù

Đây là loại mặt bích đặc, không có lỗ ở giữa. Chức năng chính của nó là để bịt kín đầu đường ống DN125, tạo điểm kết thúc để kiểm tra áp suất hoặc dự phòng cho việc mở rộng hệ thống trong tương lai.

4. Threaded Flange - Mặt bích ren

Kết nối với ống bằng ren thay vì hàn. Loại này thường dùng cho các hệ thống áp suất thấp hoặc ở những khu vực dễ cháy nổ mà việc hàn điện bị hạn chế nghiêm ngặt.

Tiêu chuẩn mặt bích 5 (Yếu tố quan trọng nhất)

Sai lầm lớn nhất của người đi mua hàng là nghĩ rằng "mặt bích 5 nào cũng lắp vừa ống 5 inch". Thực tế, mỗi khu vực và ngành công nghiệp lại áp dụng một hệ tiêu chuẩn khác nhau về khoảng cách lỗ bulong, đường kính vòng tròn bulong (Bolt Circle) và độ dày bích.

• Tiêu chuẩn ANSI / ASME (Mỹ): Thường dùng Class 150, Class 300. Nếu dự án của bạn dùng van nhập từ Mỹ, bắt buộc phải dùng mặt bích chuẩn ANSI.

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến nhất tại Việt Nam là JIS 10K và 20K. Dùng nhiều trong các nhà máy của Nhật hoặc hệ thống PCCC tòa nhà.

• Tiêu chuẩn DIN (Đức / Châu Âu): Ký hiệu bằng PN (như PN10, PN16). Thường thấy trong các thiết bị nhập khẩu từ EU.

Cảnh báo kỹ thuật: Một mặt bích 5 inch chuẩn JIS 10K sẽ KHÔNG bao giờ lắp khớp với một chiếc van chuẩn ANSI Class 150, dù chúng cùng có kích thước danh nghĩa là DN125. Hãy luôn kiểm tra tiêu chuẩn trên bản vẽ kỹ thuật trước khi đặt hàng.

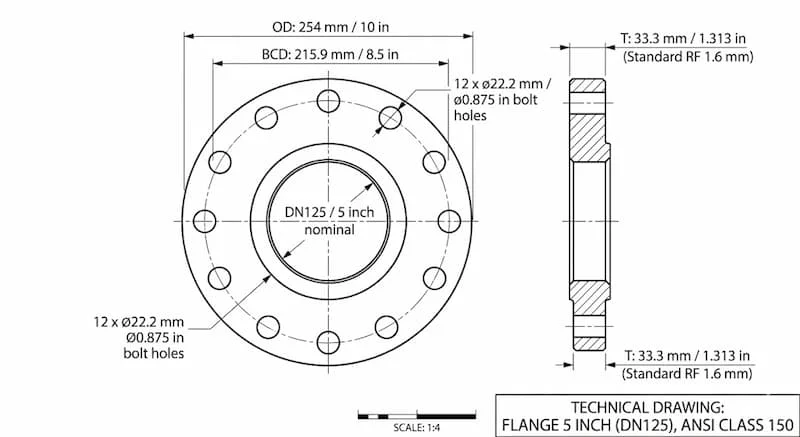

Thông số kỹ thuật mặt bích 5 inch (DN125)

Để nhận diện và kiểm tra nhanh tại công trường, bạn cần nắm rõ các thông số kỹ thuật cơ bản của mặt bích 5:

• Đường kính danh nghĩa (DN): 125mm.

• Đường kính ngoài (OD): Thường dao động từ 250mm đến 255mm tùy tiêu chuẩn.

• Số lượng lỗ bulong: Đối với DN125, số lỗ thường là 8 lỗ (JIS 10K/ANSI 150) nhưng kích thước bulong có thể khác nhau.

• Độ dày (Thickness): Class áp lực càng cao (như Class 300 so với Class 150), mặt bích càng dày để chống lại lực uốn và lực nén của dòng lưu chất.

• Vật liệu: Thường là thép carbon (A105, Q235) hoặc Inox (SUS 304, SUS 316) cho môi trường hóa chất.

Ứng dụng thực tế của Flange 5

Kích thước DN125 là kích thước "vàng" cho các hệ thống trung chuyển:

• Hệ thống PCCC: Dùng làm mặt bích kết nối cho các họng thu, họng xả của trạm bơm chữa cháy tòa nhà.

• Hệ thống HVAC: Kết nối đường ống nước lạnh (chiller) trong các khách sạn, trung tâm thương mại lớn.

• Nhà máy sản xuất: Dùng trong dây chuyền dẫn nguyên liệu hoặc hệ thống hơi bão hòa (steam).

• Cấp thoát nước: Kết nối các đoạn ống trục đứng phân phối nước cho các tầng của chung cư cao tầng.

Những sai lầm đắt giá khi chọn mua Flange 5

1. Nhầm lẫn giữa DN125 và các size lân cận: Đôi khi thợ đo nhầm đường kính ngoài rồi kết luận sai kích thước inch.

2. Sai vật liệu: Dùng mặt bích thép mạ kẽm cho hệ thống dẫn axit hoặc thực phẩm sẽ gây nhiễm độc và rò rỉ do ăn mòn điện hóa.

3. Bỏ qua áp lực vận hành: Lắp mặt bích Class 150 vào hệ thống có áp suất làm việc của Class 300 có thể dẫn đến hiện tượng nổ bích, gây nguy hiểm tính mạng.

4. Siết bulong không đúng quy trình: Không siết theo hình sao (đối xứng) làm mặt bích bị vênh, gây rò rỉ dù gioăng vẫn mới.

Checklist: Cách chọn mặt bích 5 đúng kỹ thuật

Trước khi ký đơn hàng, hãy check nhanh 5 yếu tố sau:

1. Kích thước: Xác nhận chính xác là DN125.

2. Tiêu chuẩn: ANSI, JIS, DIN hay BS? (Yếu tố quyết định việc lắp vừa hay không).

3. Loại bích: Cần bích rỗng (SO), bích mù (BL) hay bích có cổ (WN)?

4. Áp lực: PN16, JIS 10K hay Class 150?

5. Vật liệu: Thép carbon đen, mạ kẽm hay Inox 304/316?

FAQ - Câu hỏi thường gặp

Flange 5 là DN bao nhiêu?

mặt bích 5 tương đương với đường kính danh nghĩa DN125.

Tại sao cùng là mặt bích 5 nhưng số lỗ bulong lại khác nhau?

Do tiêu chuẩn khác nhau. Ví dụ, một số tiêu chuẩn cũ có thể quy định số lỗ ít hơn hoặc nhiều hơn để chịu được các cấp áp suất khác nhau.

Khi nào cần dùng mặt bích mù (Blind Flange) 5 inch?

Khi bạn cần bịt đầu ống chờ để thử áp suất hệ thống hoặc khóa dòng chảy tại một điểm cuối của dự án.

Có cần dùng gioăng cho mặt bích 5 inch không?

Bắt buộc. Nếu không có gioăng, bề mặt kim loại của hai mặt bích không bao giờ kín tuyệt đối, lưu chất sẽ rò rỉ ngay lập tức khi có áp lực.

Kết luận

Flange  5 (DN125) là phụ kiện kết nối quan trọng, quyết định đến tính ổn định và an toàn của toàn bộ hệ thống đường ống công nghiệp. Việc hiểu rõ sự khác biệt giữa các tiêu chuẩn ANSI, JIS, DIN và lựa chọn đúng loại vật liệu sẽ giúp bạn tiết kiệm đáng kể thời gian thi công và chi phí bảo trì sau này flange 5.
