Flange carbon steel slip on là gì?

Flange carbon steel slip on là gì? Trong bối cảnh thi công các dự án cơ điện và hạ tầng công nghiệp, áp lực về tiến độ và tối ưu hóa chi phí vật tư luôn là bài toán khó đối với các nhà thầu. Khi lắp đặt hệ thống đường ống, việc lựa chọn phụ kiện kết nối đòi hỏi sự cân bằng giữa độ bền và ngân sách. Nhiều kỹ sư thường ưu tiên sử dụng mặt bích cổ cao (Weld Neck) vì khả năng chịu lực tuyệt vời, nhưng thực tế, loại này lại có giá thành đắt đỏ và yêu cầu kỹ thuật hàn đối đầu cực kỳ phức tạp, làm chậm tiến độ thi công.

Để giải quyết bài toán này, flange carbon steel slip on (mặt bích trượt thép carbon) nổi lên như một giải pháp thay thế hoàn hảo cho các hệ thống áp suất thấp và trung bình. Với thiết kế thông minh cho phép trượt trực tiếp lên ống, loại mặt bích này không chỉ giúp giảm đáng kể chi phí thu mua mà còn đơn giản hóa quy trình lắp đặt tại công trường. Tuy nhiên, liệu mặt bích thép có thực sự đảm bảo an toàn lâu dài cho hệ thống của bạn? Bài viết dưới đây sẽ phân tích sâu về đặc tính kỹ thuật và những lưu ý "sống còn" khi sử dụng loại phụ kiện này.

Flange carbon steel slip on là gì?

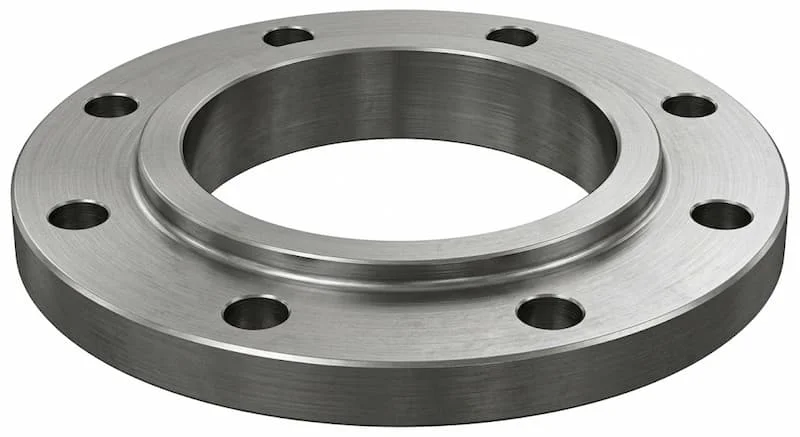

Flange carbon steel slip on là loại mặt bích thép có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép mặt bích có thể "trượt" vào bất kỳ vị trí nào trên đoạn ống trước khi được hàn cố định. Đây là phụ kiện kết nối cơ khí phổ biến nhất trong hệ tiêu chuẩn ASME B16.5 và DIN nhờ tính linh hoạt cao.

Khác với mặt bích cổ hàn có phần cổ loe dài để hàn đối đầu, mặt bích Slip-on có thiết kế phẳng và gọn nhẹ hơn. Đặc điểm nổi bật nhất của nó là sự dễ dàng trong khâu căn chỉnh: vì ống có thể trượt bên trong mặt bích, kỹ thuật viên có thể điều chỉnh vị trí chính xác của mặt bích sao cho khớp với lỗ bu lông của thiết bị đối diện mà không gặp nhiều khó khăn. Chính sự giản lược trong thiết kế đã giúp giá thành của mặt bích thép luôn cạnh tranh hơn so với các dòng mặt bích chuyên dụng khác.

Nguyên lý hoạt động và kỹ thuật hàn hai lớp

Nguyên lý hoạt động của mặt bích thép dựa trên sự kết hợp giữa liên kết trượt và mối hàn góc (fillet weld). Khi lắp đặt, đoạn ống sẽ được đưa vào lỗ trung tâm của mặt bích. Tuy nhiên, thay vì hàn một vị trí, loại mặt bích này yêu cầu phải thực hiện hàn 2 phía: một mối hàn ở mặt trong (nơi đầu ống tiếp xúc với lòng mặt bích) và một mối hàn ở mặt ngoài (nơi vành sau của mặt bích tiếp xúc với thân ống).

Việc hàn 2 lớp này đóng vai trò cực kỳ quan trọng vì:

• Chống rò rỉ: Đảm bảo độ kín khít tuyệt đối cho luồng lưu chất bên trong.

• Tăng cường khả năng chịu lực: Mối hàn kép giúp phân bổ ứng suất đều hơn, ngăn chặn hiện tượng mặt bích bị tách rời khỏi ống khi có sự rung lắc hoặc thay đổi áp suất đột ngột.

Cần lưu ý rằng khi hàn, đầu ống thường được đặt lùi lại so với mặt tiếp xúc của mặt bích một khoảng nhỏ (thường bằng độ dày thành ống) để tránh làm hỏng bề mặt làm kín của mặt bích.

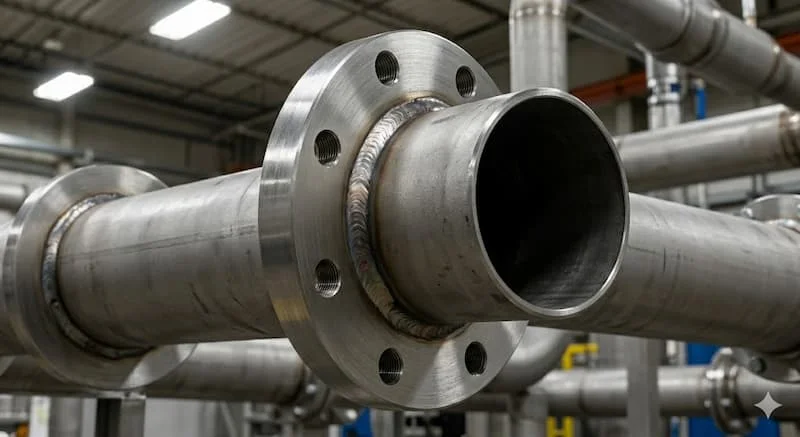

Thông số kỹ thuật quan trọng của mặt bích thép

Để đảm bảo hiệu suất vận hành, việc nắm vững các thông số kỹ thuật là điều bắt buộc:

• Kích thước (Size): Phổ biến từ DN15 đến DN600 (hoặc 1/2" đến 24") tùy theo tiêu chuẩn NPS.

• Áp suất (Pressure Rating): Thường gặp nhất là Class 150 và Class 300.

• Vật liệu (Material): Chủ yếu là thép carbon như ASTM A105 – loại thép rèn chuyên dụng có khả năng chịu nhiệt và áp lực ổn định.

Insight chuyên gia: Một sai lầm chết người là sử dụng mặt bích thép cho các hệ thống áp suất cực cao hoặc môi trường có sự co giãn nhiệt lớn (cyclic loading). Do kết cấu hàn góc, loại mặt bích này có độ bền mỏi thấp hơn khoảng 1/3 so với mặt bích Weld Neck. Vì vậy, nó chỉ nên là ưu tiên hàng đầu cho các hệ thống phổ thông.

Phân loại slip-on flange carbon steel

Sản phẩm này được phân chia dựa trên các quy chuẩn quốc tế để đảm bảo tính lắp lẫn:

1. Theo tiêu chuẩn kỹ thuật

• ANSI / ASME: Thường dùng cho các dự án theo tiêu chuẩn Mỹ (ví dụ ASME B16.5), phổ biến trong ngành dầu khí nhẹ và cấp thoát nước.

• DIN / EN: Tiêu chuẩn Châu Âu, thường dùng PN10, PN16 cho các hệ thống cơ điện (MEP).

2. Theo bề mặt tiếp xúc (Facing)

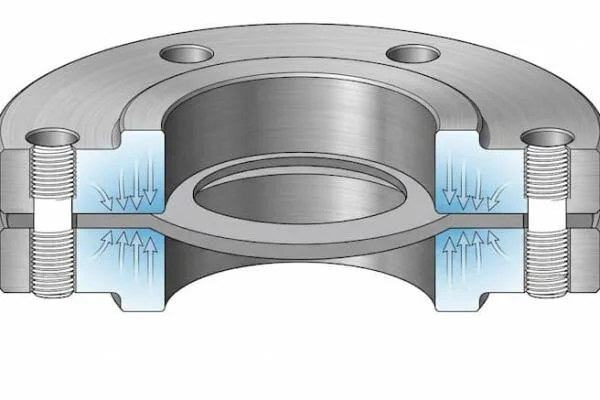

• RF (Raised Face): Bề mặt có gờ lồi nhẹ để tập trung áp lực lên gioăng, tăng hiệu quả làm kín. Đây là loại dùng nhiều nhất.

• FF (Flat Face): Bề mặt phẳng hoàn toàn, thường dùng khi kết nối với các thiết bị bằng gang để tránh làm nứt vỡ mặt bích thiết bị khi siết bu lông.

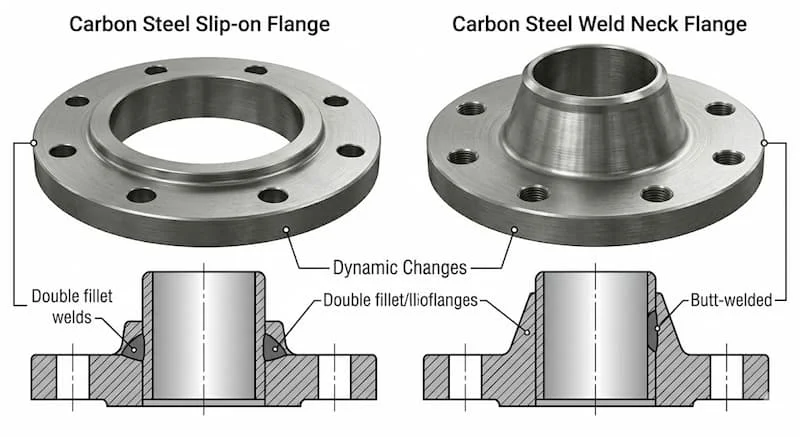

So sánh slip-on vs weld neck flange

Insight: Nếu hệ thống của bạn là nước sạch, HVAC hoặc khí nén áp thấp, mặt bích thép là sự lựa chọn thông minh nhất. Ngược lại, với hơi nóng áp lực cao hoặc hóa chất nguy hiểm, hãy chọn Weld Neck để đảm bảo an toàn tuyệt đối.

Ưu và nhược điểm của flange carbon steel slip on

Ưu điểm

• Dễ lắp đặt: Không yêu cầu thợ hàn có tay nghề "thượng thừa" như hàn đối đầu, giảm thiểu sai số khi thi công.

• Giá thành thấp: Lượng vật liệu sử dụng ít hơn và quy trình sản xuất đơn giản hơn giúp giảm chi phí thu mua.

• Tính linh hoạt: Có thể xoay mặt bích dễ dàng để khớp lỗ bu lông trước khi hàn.

Nhược điểm

• Độ bền thấp hơn: Kết cấu mối hàn góc dễ bị tập trung ứng suất hơn mối hàn đối đầu.

• Không chịu được tải trọng động: Kém hiệu quả trong các môi trường có rung động mạnh hoặc thay đổi nhiệt độ đột ngột.

Vì sao nên chọn carbon steel slip-on flange cho dự án của bạn?

Việc sử dụng mặt bích thép mang lại lợi ích kinh tế trực tiếp thông qua việc tối ưu hóa chi phí đầu tư. Đối với các hệ thống phổ thông, việc đầu tư vào các loại mặt bích đắt tiền là sự lãng phí không cần thiết. Thêm vào đó, khả năng thi công nhanh giúp rút ngắn thời gian dự án, sớm đưa hệ thống vào vận hành, từ đó gia tăng hiệu quả khai thác vốn.

Ứng dụng thực tế và sai lầm cần tránh

Ứng dụng

• Hệ thống nước: Cấp thoát nước đô thị, xử lý nước thải.

• HVAC: Đường ống nước lạnh Chiller, tháp giải nhiệt.

• Công nghiệp nhẹ: Các nhà máy dệt may, thực phẩm (phần hơi áp thấp).

Sai lầm thường gặp

• Dùng cho áp cao: Ép hệ thống Class 150 chạy ở áp lực Class 300 dẫn đến nứt mối hàn.

• Hàn lỗi: Chỉ hàn mặt ngoài mà bỏ qua mặt trong, khiến mặt bích dễ bị rung và rò rỉ.

• Sai tiêu chuẩn: Lắp mặt bích ANSI vào thiết bị tiêu chuẩn DIN dẫn đến PCD lỗ bu lông không khớp.

Checklist và hướng dẫn lắp đặt chuẩn

Checklist chọn mua

1. Xác định áp suất vận hành: Chọn Class 150 hay 300?

2. Kiểm tra tiêu chuẩn thiết bị: Thiết bị đang dùng tiêu chuẩn Mỹ hay Đức?

3. Vật liệu: Đảm bảo chứng chỉ ASTM A105 để tránh mua phải thép phế phẩm.

Lưu ý lắp đặt

• Hàn đúng kỹ thuật: Thực hiện hàn cả trong lẫn ngoài theo tiêu chuẩn ASME Section IX.

• Alignment (Căn chỉnh): Sử dụng thước cân bằng để đảm bảo mặt bích không bị vênh so với trục ống.

• Siết bu lông: Luôn siết theo hình sao (đối xứng) để gioăng được ép đều, tránh rò rỉ.

FAQ - Câu hỏi thường gặp

Flange carbon steel slip on có cần hàn không?

Đáp: Có, bắt buộc phải hàn ở cả hai phía (trong và ngoài) để đảm bảo độ bền và kín.

Có dùng cho áp suất cao được không?

Đáp: Không khuyến khích. Với áp suất trên 40 bar hoặc nhiệt độ cực cao, nên chuyển sang dùng Weld Neck Flange.

Khác gì với Weld Neck?

Đáp: Slip-on rẻ hơn, dễ lắp hơn nhưng chịu áp suất và độ bền mỏi kém hơn Weld Neck.

Kết luận

Mặt bích thép là giải pháp kết nối đường ống mang tính kinh tế cao, đặc biệt phù hợp cho các hệ thống áp suất thấp đến trung bình. Việc hiểu rõ giới hạn kỹ thuật và tuân thủ quy trình hàn hai lớp sẽ giúp bạn sở hữu một hệ thống đường ống vừa tiết kiệm, vừa bền bỉ.
