Flange set là gì?

Flange set là gì? Trong quá trình lắp đặt hệ thống đường ống công nghiệp, một trong những tình huống gây đau đầu nhất cho các kỹ sư và nhà thầu chính là sự lệch pha giữa các linh kiện. Bạn có thể sở hữu những mặt bích chất lượng nhất, nhưng nếu vô tình mua thiếu vài con bu lông hoặc chọn sai loại gasket ( gioăng ), toàn bộ hệ thống sẽ đối mặt với nguy cơ rò rỉ nghiêm trọng khi vận hành. Việc phải dừng thi công chỉ để chờ đợi bổ sung một phụ kiện nhỏ không chỉ gây lãng phí thời gian mà còn làm tăng chi phí nhân công không đáng có.

Để giải quyết triệt để vấn đề này, việc sử dụng mặt bích đồng bộ đã trở thành một tiêu chuẩn mới trong ngành cơ khí áp lực. Đây là giải pháp "tất cả trong một", đảm bảo tính đồng bộ tuyệt đối giữa mặt bích, gioăng và hệ thống kết nối. Tuy nhiên, một bộ mặt bích đồng bộ tiêu chuẩn thực tế bao gồm những gì và làm thế nào để lựa chọn chính xác cho từng loại môi trường chất lỏng, khí khác nhau?

Bài viết này sẽ phân tích chuyên sâu dưới góc độ kỹ thuật để giúp bạn nắm vững cách tối ưu hóa hệ thống đường ống của mình.

Flange set là gì?

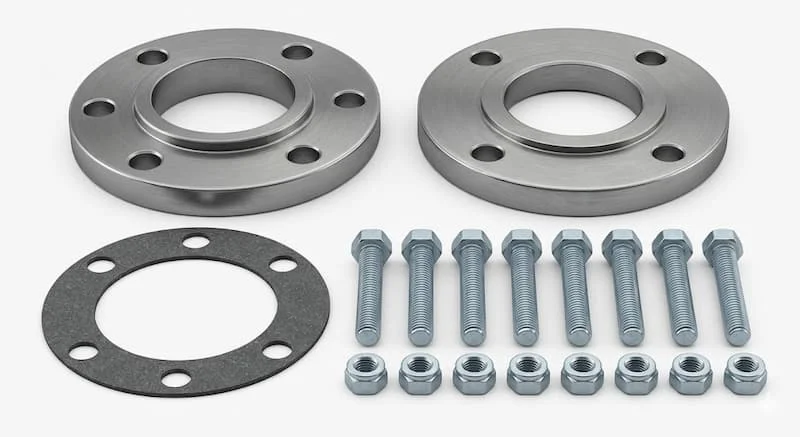

Flange set (hay bộ mặt bích đồng bộ) là một tổ hợp đầy đủ các linh kiện cần thiết để thực hiện một mối nối mặt bích hoàn chỉnh trên đường ống. Thay vì phải mua rời rạc từng bộ phận, một bộ mặt bích tiêu chuẩn sẽ bao gồm: mặt bích (flange), gioăng làm kín (gasket) và hệ thống bu lông, đai ốc (bolts & nuts).

Mục đích cốt lõi của bộ mặt bích là tạo ra một liên kết kín khít tuyệt đối giữa hai đầu ống hoặc giữa ống với thiết bị (như van, máy bơm). Đặc điểm quan trọng nhất của giải pháp này là tính tháo lắp được, giúp kỹ thuật viên dễ dàng tháo rời các thành phần để vệ sinh, bảo trì hoặc thay thế thiết bị mà không cần cắt bỏ đường ống. Trong các hệ thống hiện đại, việc sử dụng set đồng bộ giúp đảm bảo các thành phần có cùng tiêu chuẩn kỹ thuật, từ đó loại bỏ hoàn toàn rủi ro lắp lệch hoặc không khớp ren.

Nguyên lý hoạt động của flange set

Nguyên lý vận hành của bộ mặt bích dựa trên sự phối hợp cơ học giữa ba thành phần chính để tạo ra rào cản ngăn chặn sự thất thoát áp suất. Khi hai mặt bích được đặt đối diện nhau, bộ gioăng (gasket) sẽ được chèn vào giữa bề mặt tiếp xúc của chúng.

Hệ thống bu lông và đai ốc đóng vai trò là nguồn lực chính. Khi chúng ta siết chặt bu lông theo đúng momen xoắn (torque) quy định, lực này sẽ ép hai mặt bích lại gần nhau, nén chặt lớp gioăng ở giữa. Dưới áp lực cực lớn, vật liệu gioăng (vốn mềm hơn mặt bích) sẽ biến dạng và điền đầy vào các khe hở siêu nhỏ trên bề mặt kim loại.

Kết quả của quá trình này là một mối nối kín khít, có khả năng chịu được áp suất cao và nhiệt độ biến thiên. Việc sử dụng trọn bộ mặt bích đảm bảo rằng chiều dài bu lông vừa vặn với độ dày mặt bích và loại gioăng được chọn có độ đàn hồi tương thích với lực siết, từ đó duy trì sự ổn định lâu dài cho công trình.

Bộ mặt bích gồm những gì?

Để một mối nối đạt tiêu chuẩn an toàn công nghiệp, một bộ mặt bích phải đảm bảo có đủ các thành phần sau:

• 2 Mặt bích (Flange): Thường là mặt bích thép, inox hoặc nhựa tùy theo ứng dụng. Đây là khung xương chịu lực chính.

• Gasket (Gioăng làm kín): Có thể là gioăng cao su, chì (graphite), PTFE hoặc gioăng kim loại. Đây là bộ phận trực tiếp ngăn chặn rò rỉ.

• Hệ thống bu lông + Đai ốc (Bolts & Nuts): Số lượng bu lông phụ thuộc vào kích thước đường kính mặt bích và cấp áp suất (ví dụ: 4 lỗ, 8 lỗ, 12 lỗ...).

Insight kỹ thuật: Một sai lầm phổ biến là chỉ quan tâm đến chất lượng mặt bích mà bỏ qua bu lông hoặc gioăng. Thực tế, nếu thiếu dù chỉ một con đai ốc hoặc gioăng bị nứt nhẹ, toàn bộ mối nối sẽ không bao giờ đạt được độ kín, dẫn đến hiện tượng sụt áp và thất thoát lưu chất.

Phân loại bộ mặt bích phổ biến hiện nay

Dựa trên nhu cầu đa dạng của các dự án, bộ mặt bích thường được phân loại theo ba tiêu chí chính:

Theo loại mặt bích (Flange Type)

• Weld Neck Set: Dùng cho hệ thống áp suất cực cao, cổ hàn dài giúp phân phối ứng suất đều.

• Slip-on Set: Phổ biến trong các ứng dụng áp suất trung bình, dễ lắp đặt vì ống có thể trượt vào trong mặt bích.

• Blind Flange Set: Bộ mặt bích mù dùng để bịt kín các đầu ống chờ hoặc ngăn dòng chảy tạm thời.

Theo vật liệu (Material)

• Thép carbon (Carbon Steel): Dùng cho nước, khí, dầu thông thường.

• Thép không gỉ (Inox 304/316): Dùng cho thực phẩm, hóa chất hoặc môi trường có tính ăn mòn cao.

Theo tiêu chuẩn (Standards)

Việc chọn set theo tiêu chuẩn là bắt buộc để đảm bảo sự đồng bộ:

• ANSI/ASME (Mỹ): Phổ biến trong ngành dầu khí.

• DIN (Đức): Tiêu chuẩn Châu Âu thường dùng cho nước và hơi nóng.

• BS (Anh): Tiêu chuẩn phổ biến tại các thị trường Đông Nam Á.

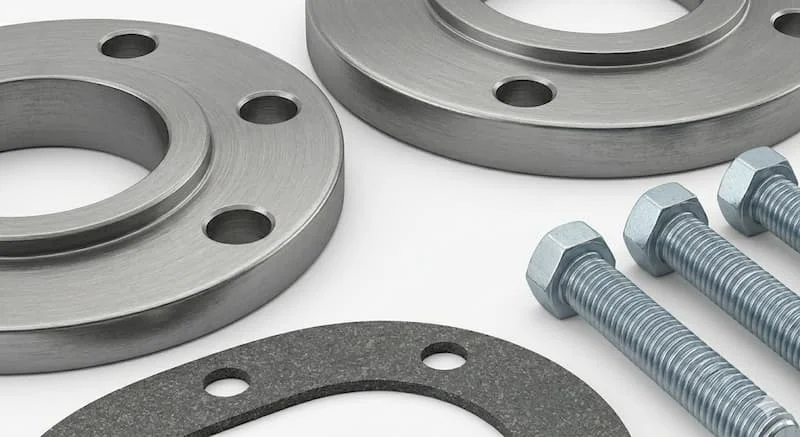

Thông số kỹ thuật quan trọng của bộ mặt bích

Khi đặt mua hoặc thiết kế, bạn cần đặc biệt lưu ý đến các thông số sau để đảm bảo bộ mặt bích hoạt động chính xác:

1. Kích thước (Size): Được định danh bằng DN (hệ mét) hoặc NPS (hệ inch). Ví dụ: DN50 hoặc 2 inch.

2. Cấp áp suất (Pressure Class): Xác định khả năng chịu tải của set. Các cấp phổ biến là Class 150, 300, 600 hoặc PN10, PN16, PN25.

3. Vật liệu Gioăng (Gasket Material): Đây là yếu tố quyết định độ kín. Gioăng cao su dùng cho nước lạnh; PTFE dùng cho hóa chất; Graphite hoặc gioăng thép xoắn dùng cho hơi nóng áp suất cao.

Insight kỹ thuật: Gasket là thành phần "hy sinh" trong bộ set. Nó thường là bộ phận hỏng đầu tiên, do đó việc chọn vật liệu gioăng tương thích với môi trường hóa chất/nhiệt độ là ưu tiên hàng đầu để tránh phải tháo dỡ toàn bộ hệ thống sau vài tháng vận hành.

So sánh mua flange lẻ vs flange set

Insight: Sử dụng flange set giúp giảm thiểu tối đa các lỗi phổ biến như bu lông quá ngắn không xuyên qua được mặt bích hoặc số lượng lỗ bu lông không khớp với tiêu chuẩn của gioăng.

Vì sao bạn nên ưu tiên dùng flange set?

Việc chuyển dịch từ mua lẻ sang mua theo set mang lại những lợi ích thực tế cho nhà thầu và chủ đầu tư:

• Tiết kiệm thời gian: Không cần tra cứu thủ công số lượng bu lông hay kích thước gioăng cho từng kích cỡ ống.

• Đảm bảo tương thích: Mọi thành phần từ mặt bích đến đai ốc đều được sản xuất hoặc lựa chọn theo một tiêu chuẩn duy nhất (ví dụ: cùng hệ DIN hoặc cùng hệ ANSI).

• Giảm rủi ro rò rỉ: Khi các linh kiện được phối hợp chuẩn xác, lực siết sẽ được phân bổ đều, giúp gioăng phát huy tối đa khả năng làm kín.

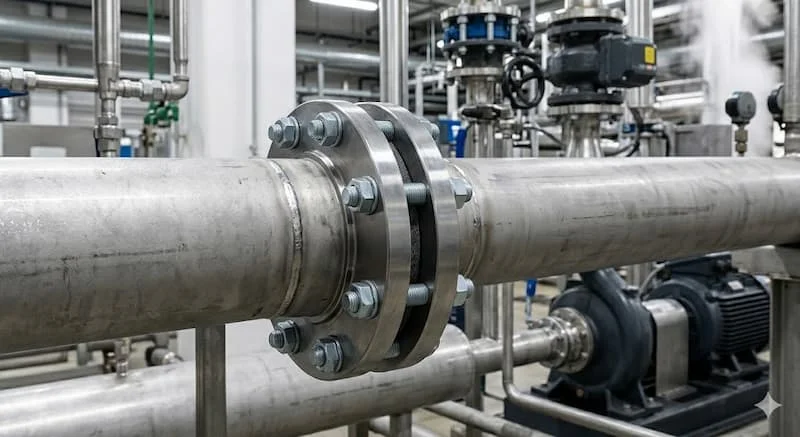

Ứng dụng thực tế của flange set

Bộ mặt bích xuất hiện trong hầu hết các công trình có hệ thống đường ống phức tạp:

• Nhà máy xử lý nước: Dùng kết nối bơm, van và đường ống cấp thoát nước.

• Hệ thống HVAC: Kết nối các đường ống chiller, điều hòa trung tâm trong các tòa nhà.

• Ngành dầu khí & Hóa chất: Nơi yêu cầu sự an toàn tuyệt đối, tránh rò rỉ các dung môi độc hại hoặc cháy nổ.

• Năng lượng & Nhiệt điện: Sử dụng các bộ set chịu nhiệt cao cho hệ thống hơi bão hòa.

Những sai lầm thường gặp khi chọn và lắp đặt

Ngay cả khi bạn mua trọn bộ mặt bích, sự cố vẫn có thể xảy ra nếu mắc các lỗi sau:

1. Chọn sai tiêu chuẩn: Lắp mặt bích hệ DIN với bu lông hệ ANSI (khác biệt về bước ren hoặc đường kính lỗ).

2. Dùng gioăng không phù hợp: Dùng gioăng cao su cho hệ thống hơi nóng khiến gioăng bị chảy, gây mất áp tức thì.

3. Siết bu lông không đều: Điều này dẫn đến mặt bích bị vênh, tạo khe hở khiến lưu chất rò rỉ ra ngoài.

Checklist chọn bộ mặt bích chuẩn từ chuyên gia

Trước khi quyết định mua hàng, hãy kiểm tra danh sách sau:

• ✅ Xác định thông số môi trường: Áp suất tối đa và nhiệt độ làm việc là bao nhiêu?

• ✅ Chọn loại mặt bích: Cần hàn trượt (Slip-on) cho dễ lắp hay cổ cao (Weld Neck) cho áp cao?

• ✅ Kiểm tra vật liệu gioăng: Có kháng được loại hóa chất đang chảy trong ống không?

• ✅ Đối chiếu tiêu chuẩn: Tất cả thành phần trong set có cùng một bảng tiêu chuẩn (ANSI/DIN/BS/JIS) không?

Lưu ý kỹ thuật khi lắp đặt bộ mặt bích

Để mối nối bền bỉ, quy trình lắp đặt cần tuân thủ:

• Siết bu lông theo hình sao: Không siết vòng tròn liên tục mà siết theo cặp đối xứng để lực ép lên gioăng đều nhất.

• Kiểm tra Alignment (Sự thẳng hàng): Hai mặt bích phải song song tuyệt đối trước khi siết. Nếu dùng bu lông để "kéo" hai đường ống lệch lại gần nhau, mặt bích sẽ bị ứng suất dư dẫn đến nứt vỡ sau này.

• Không siết quá lực: Sử dụng cờ lê lực để đảm bảo bu lông không bị đứt hoặc gioăng không bị nén quá mức gây biến dạng vĩnh viễn.

FAQ - Câu hỏi thường gặp

Flange set gồm những gì?

Một bộ đầy đủ bao gồm: 2 mặt bích, 1 gioăng (gasket), và đầy đủ số lượng bu lông + đai ốc tương ứng với số lỗ của mặt bích đó.

Có cần mua riêng gasket không?

Nếu bạn đã đặt mua theo set, gasket thường đã được tính toán kèm theo. Tuy nhiên, nếu môi trường đặc biệt (axit mạnh), bạn nên yêu cầu nhà cung cấp thay đổi vật liệu gioăng trong set cho phù hợp.

Gasket nào là tốt nhất?

Không có gioăng tốt nhất, chỉ có gioăng phù hợp nhất. Ví dụ, cao su tốt cho nước, nhưng chì (graphite) mới là lựa chọn cho hơi nóng.

Kết luận

Sử dụng bộ mặt bích là giải pháp thông minh giúp loại bỏ sự lúng túng trong khâu vật tư và đảm bảo tính an toàn kỹ thuật cao nhất cho công trình. Việc chọn đúng bộ mặt bích đồng bộ không chỉ giúp hệ thống vận hành trơn tru, không rò rỉ mà còn thể hiện sự chuyên nghiệp trong công tác quản lý dự án.
