ANSI 150 SORF Flange là gì?

ANSI 150 SORF flange là gì? Trong quá trình thi công hệ thống đường ống công nghiệp, rò rỉ tại các mối nối mặt bích là một trong những sự cố gây đau đầu nhất cho các kỹ sư. Bạn đã bao giờ gặp tình trạng dù siết chặt bu lông nhưng lưu chất vẫn len lỏi thoát ra ngoài? Nguyên nhân gốc rễ thường không nằm ở lực siết, mà nằm ở việc lựa chọn sai loại mặt bích hoặc mặt tiếp xúc không phù hợp với đặc thù hệ thống.

Việc hiểu đúng về ANSI 150 SORF flange không chỉ giúp bạn khắc phục triệt để tình trạng rò rỉ mà còn tối ưu hóa chi phí đầu tư đáng kể. Một sai lầm nhỏ trong khâu chọn loại mặt bích có thể dẫn đến hậu quả nghiêm trọng: từ việc giảm tuổi thọ toàn hệ thống đến nguy cơ mất an toàn vận hành. Bài viết chuyên sâu này sẽ giúp bạn bóc tách mọi khía cạnh kỹ thuật của loại mặt bích "quốc dân" này.

ANSI 150 SORF Flange là gì?

Để hiểu rõ về thiết bị này, chúng ta cần phân tích các ký hiệu tiêu chuẩn cấu thành nên tên gọi của nó:

• ANSI/ASME: Tiêu chuẩn kỹ thuật của Hoa Kỳ (ASME B16.5), quy định về kích thước và áp suất cho mặt bích thép.

• SORF: Viết tắt của Slip-On Raised Face. Trong đó "Slip-On" là kiểu lắp trượt và "Raised Face" là kiểu mặt tiếp xúc lồi.

• Class 150: Định mức chịu áp suất của mặt bích trong môi trường làm việc cụ thể.

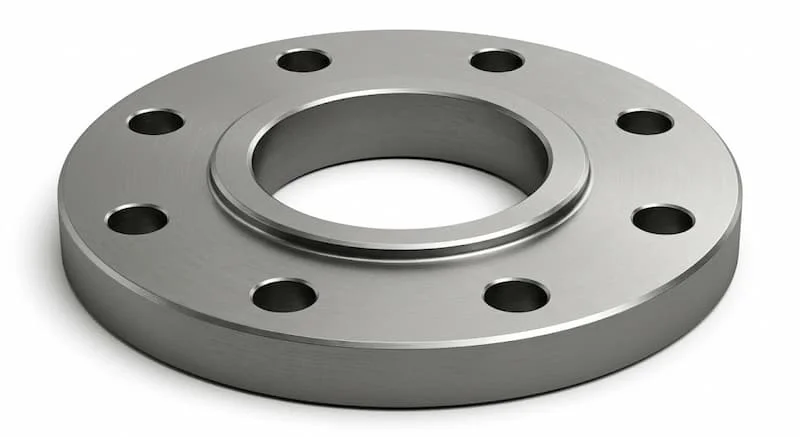

Định nghĩa chuẩn: ANSI 150 SORF flange là loại mặt bích slip-on có phần bề mặt tiếp xúc được nâng cao (raised face), thường được chế tạo từ thép carbon hoặc thép không gỉ, chuyên dùng trong các hệ thống đường ống có áp suất từ thấp đến trung bình.

Nguyên lý và bản chất hoạt động

Về bản chất, mặt bích SORF hoạt động dựa trên cơ chế lắp trượt. Đường ống sẽ được lồng vào bên trong lỗ trung tâm của mặt bích. Điểm khác biệt lớn nhất so với các loại mặt bích khác là SORF yêu cầu được hàn cả hai phía: một mối hàn góc ở mặt ngoài cổ mặt bích và một mối hàn góc ở mặt trong gần sát mép mặt bích.

Vì sao SORF dễ lắp đặt hơn Weld Neck?

Khác với mặt bích cổ hàn (Weld Neck) đòi hỏi độ chính xác cực cao khi căn chỉnh đường ống và phải vát mép ống để hàn đối đầu, SORF cho phép kỹ sư trượt ống vào trong để điều chỉnh vị trí dễ dàng hơn. Phần Raised Face (RF) đóng vai trò cực kỳ quan trọng: nó tập trung lực siết của bu lông vào một diện tích nhỏ hơn tại vùng đặt gioăng (gasket), từ đó tạo ra áp lực tiếp xúc lớn hơn, giúp hệ thống kín khít tuyệt đối ngay cả khi áp suất bên trong thay đổi nhẹ.

Phân tích cấu tạo chi tiết SORF Flange

Một mặt bích SORF tiêu chuẩn bao gồm 4 bộ phận chính mà bạn cần lưu tâm:

1. Thân Flange: Phần đĩa kim loại chính chịu lực cho toàn bộ mối nối.

2. Lỗ Bu lông: Được khoan chính xác theo tiêu chuẩn ASME B16.5 để đảm bảo tính lắp lẫn toàn cầu.

3. Raised Face (Mặt lồi): Phần nhô cao lên khoảng 1.6mm (đối với Class 150) để đặt gasket.

4. Lỗ ống (Bore): Có đường kính lớn hơn đường kính ngoài của ống một chút để ống có thể trượt qua dễ dàng.

Insight chuyên gia: Nhờ thiết kế không có phần cổ dài và cấu tạo đơn giản, chi phí sản xuất của ansi 150 flange thường thấp hơn đáng kể so với mặt bích cổ hàn. Đây chính là yếu tố giúp nó trở thành giải pháp tối ưu về kinh tế cho các dự án không yêu cầu áp suất cực cao.

Thông số kỹ thuật ANSI 150 SORF

Việc nắm vững thông số là chìa khóa để mua đúng hàng, lắp đúng chỗ:

• Kích thước (NPS): Từ 1/2 inch đến 24 inch (theo ASME B16.5).

• Áp suất (Class 150): Đây là cấp áp suất cơ bản nhất. Lưu ý rằng Class 150 không tương đương với 150 bar.

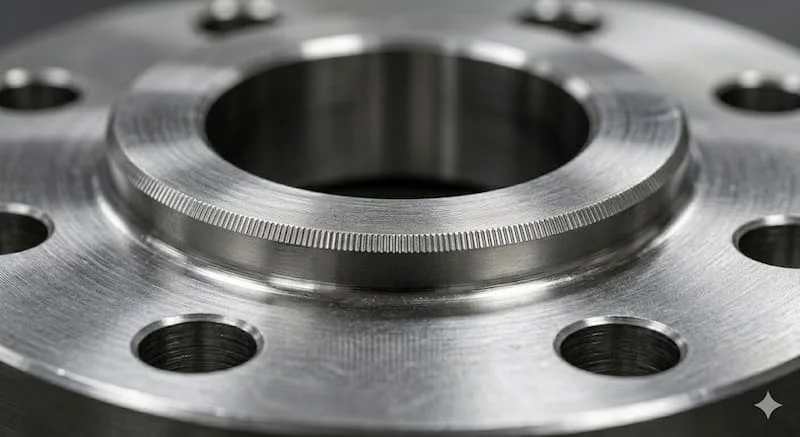

• Bề mặt tiếp xúc: Mặc định là RF với các đường vân răng cưa siêu nhỏ (serrated finish) để "ngoạm" chặt vào gasket.

Giải thích về áp suất: Nhiều người lầm tưởng có thể quy đổi trực tiếp Class 150 sang Bar. Thực tế, khả năng chịu áp của mặt bích phụ thuộc vào nhiệt độ làm việc. Ví dụ, ở 38°C, nó có thể chịu khoảng 19.6 bar, nhưng khi nhiệt độ lên tới 400°C, khả năng chịu áp giảm xuống chỉ còn khoảng 6.5 bar. Vì vậy, luôn phải tra bảng Pressure-Temperature Ratings trước khi quyết định.

So sánh SORF vs Weld Neck vs Blind Flange

Để có cái nhìn khách quan, hãy xem bảng so sánh dưới đây:

Ưu và nhược điểm của SORF Flange

Ưu điểm

• Lắp đặt linh hoạt: Phù hợp cho những không gian hẹp nơi khó căn chỉnh mối hàn đối đầu.

• Tiết kiệm chi phí: Cả chi phí vật tư và chi phí nhân công lắp đặt đều thấp hơn các loại mặt bích cao cấp.

• Tính phổ biến: Dễ dàng tìm mua linh kiện thay thế tại bất kỳ cửa hàng vật tư công nghiệp nào.

Nhược điểm

• Giới hạn áp suất: Không được khuyến khích cho các hệ thống có áp suất Class 600 trở lên hoặc nơi có sự thay đổi nhiệt độ đột ngột (thermal shock).

• Ứng suất mối hàn: Do hàn góc 2 đầu, độ bền mỏi (fatigue) của mối nối SORF chỉ bằng khoảng 1/3 so với mặt bích cổ hàn.

Ứng dụng thực tế: ANSI 150 SORF dùng khi nào?

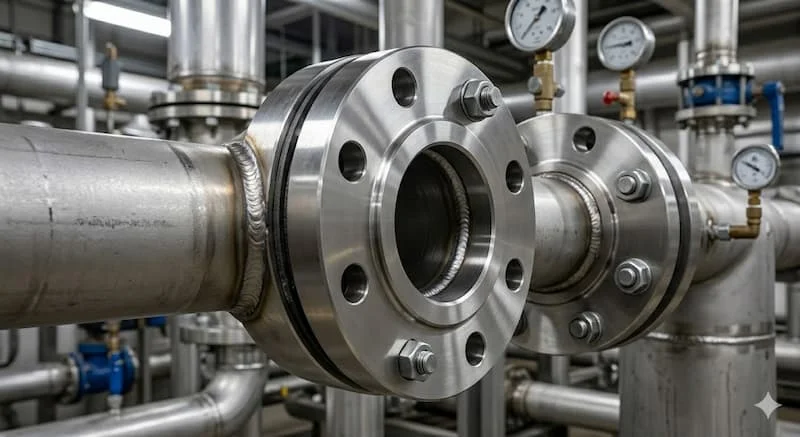

Nhờ tính kinh tế và hiệu quả làm kín ổn định, ansi 150 flange xuất hiện dày đặc trong:

• Hệ thống cấp thoát nước: Các đường ống nước sạch, nước thải đô thị.

• HVAC (Điều hòa thông gió): Hệ thống chiller, nước nóng trung tâm.

• Hệ thống PCCC: Các đường ống dẫn nước cứu hỏa trong tòa nhà và nhà máy.

• Công nghiệp nhẹ: Nhà máy thực phẩm, dệt may, giấy – nơi áp suất vận hành thường dưới 20 bar.

Sai lầm thường gặp khi sử dụng

1. Dùng cho áp suất quá cao: Cố tình lắp Class 150 vào hệ thống yêu cầu Class 300 hoặc 600 sẽ dẫn đến biến dạng mặt bích và cháy gioăng.

2. Nhầm giữa RF (Mặt lồi) và FF (Mặt phẳng): Nếu bạn lắp một mặt bích RF vào một thiết bị mặt FF (như bơm hoặc van bằng gang), lực siết bu lông có thể làm nứt vỡ mặt bích FF do ứng suất tập trung không đều.

3. Lắp sai loại Gasket: SORF RF cần loại gioăng vòng (ring gasket) đặt gọn trong lòng mặt lồi. Dùng gioăng toàn mặt (full face) sẽ làm giảm hiệu quả làm kín của phần Raised Face.

Checklist chọn ANSI 150 SORF Flange chuẩn

Để đảm bảo mua đúng loại mặt bích chất lượng, hãy thực hiện theo checklist sau:

•  Xác định áp suất và nhiệt độ: Đảm bảo chúng nằm trong biểu đồ cho phép của Class 150.

•  Kiểm tra kích thước NPS: Phải khớp với đường kính ngoài của ống (ví dụ ống DN100 thì chọn mặt bích 4").

•  Chọn vật liệu phù hợp: Thép carbon (A105) cho nước/dầu; Thép không gỉ (SS304/316) cho hóa chất hoặc nước sạch thực phẩm.

•  Kiểm tra tiêu chuẩn độ dày: Đảm bảo độ dày thân mặt bích đạt chuẩn ASME B16.5, tránh mua hàng "thiếu cân" kém chất lượng.

FAQ - Câu hỏi thường gặp

SORF flange là gì?

Đó là mặt bích lắp trượt có mặt lồi (Slip-on Raised Face), được hàn ở cả mặt trong và mặt ngoài để kết nối ống.

Class 150 chịu được bao nhiêu bar?

Tùy nhiệt độ, dao động từ 10 đến 20 bar. Ở nhiệt độ phòng, nó chịu được tối đa khoảng 19.6 bar (285 psi).

Có thể dùng SORF thay cho Weld Neck không?

Chỉ dùng được trong các hệ thống áp suất thấp đến trung bình. Với hệ thống áp suất cao hoặc rung động mạnh, bắt buộc phải dùng Weld Neck.

RF (Raised Face) có tác dụng gì?

Tác dụng chính là tập trung lực nén vào gasket để tăng khả năng làm kín.

Kết luận

ANSI 150 SORF flange là một lựa chọn thông minh, cân bằng giữa hiệu suất làm việc và chi phí đầu tư cho đa số các hệ thống công nghiệp nhẹ và dân dụng. Việc lắp đặt đúng kỹ thuật và hiểu rõ giới hạn áp suất sẽ giúp hệ thống của bạn vận hành bền bỉ, tránh xa các sự cố rò rỉ tốn kém.
