Tiêu chuẩn ống inox SCH10 là gì?

Tiêu chuẩn ống inox SCH10 là gì? Việc lựa chọn vật tư cho hệ thống đường ống công nghiệp chưa bao giờ là bài toán đơn giản, ngay cả với những kỹ sư giàu kinh nghiệm. Một trong những tình huống trớ trêu nhất mà người dùng thường gặp phải là chọn mua ống inox nhưng lại mơ hồ về thông số tiêu chuẩn ống inox SCH10.

Sai lầm phổ biến nhất là không nắm rõ độ dày thực tế dẫn đến việc chọn sai loại ống cho hệ thống vận hành. Hệ quả của sự thiếu sót này không chỉ dừng lại ở việc lãng phí ngân sách mà còn kéo theo những rủi ro nghiêm trọng: ống không chịu được áp lực dẫn đến biến dạng, nhanh chóng hư hỏng hoặc gây rò rỉ toàn bộ hệ thống. Để tối ưu hóa chi phí và đảm bảo an toàn, việc hiểu rõ bản chất kỹ thuật của tiêu chuẩn ống inox SCH10 là yêu cầu bắt buộc trước khi đặt hàng.

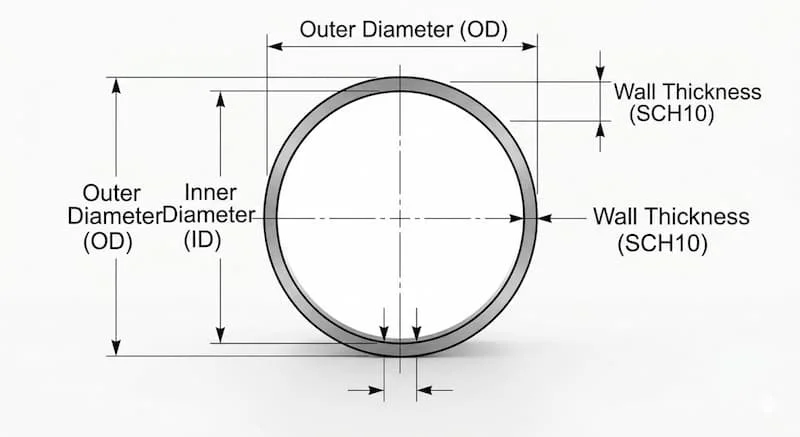

Tiêu chuẩn ống inox SCH10 là gì?

Trong ngành thép không gỉ, SCH (Schedule) là một chỉ số dùng để chỉ định độ dày thành ống dựa trên các tiêu chuẩn quốc tế như ASME B36.19M. Do đó, tiêu chuẩn ống inox SCH không phải là một kích thước đo lường trực tiếp như milimet mà là một cấp độ phân loại độ dày thành ống cụ thể.

Thông thường, SCH10 đại diện cho nhóm ống có thành tương đối mỏng trong hệ thống bảng tra Schedule. Tiêu chuẩn này được áp dụng rộng rãi cho các loại ống inox công nghiệp (như inox 304, 316) và ống thép công nghiệp, nhằm mục đích đồng bộ hóa quy trình sản xuất và lắp đặt trên toàn thế giới.

Bản chất kỹ thuật của chỉ số SCH trong ống inox

Một "insight" quan trọng mà người dùng thường hiểu sai chính là việc đồng nhất chỉ số SCH với một con số độ dày cố định. Thực tế, SCH không phải là milimet. Bạn không thể mặc định rằng cứ SCH10 thì sẽ dày 2mm hay 3mm.

Bản chất của SCH là một hệ tiêu chuẩn tỷ lệ. Điều này có nghĩa là với mỗi đường kính danh nghĩa (DN) khác nhau, độ dày thực tế của tiêu chuẩn SCH10 sẽ thay đổi tương ứng. Ví dụ, độ dày của ống SCH10 tại kích thước DN15 sẽ hoàn toàn khác với ống SCH10 tại kích thước DN100. Việc nắm vững quy luật này giúp bạn tránh được sai lầm chết người khi đọc bản vẽ kỹ thuật hoặc đặt mua vật tư cho dự án.

Phân tích độ dày ống inox SCH10 theo kích thước DN

Để hiểu rõ sự biến thiên của độ dày, chúng ta cần xem xét mối quan hệ giữa đường kính danh nghĩa (DN) và độ dày thành ống thực tế theo hệ SCH10. Dưới đây là bảng tra cứu nhanh các thông số cơ bản giúp bạn hình dung rõ hơn:

Như vậy, độ dày thực tế phụ thuộc trực tiếp vào đường kính và tiêu chuẩn sản xuất. Đường kính ống càng lớn thì thành ống SCH10 thường có xu hướng dày hơn để đảm bảo kết cấu cơ khí tối thiểu, dù nó vẫn nằm trong phân khúc "thành mỏng" của hệ thống Schedule.

Đặc điểm nổi bật của ống inox SCH10

Tại sao các đơn vị thi công lại ưu tiên chọn lựa tiêu chuẩn này? Câu trả lời nằm ở 4 đặc tính cốt lõi sau:

• Thành mỏng: So với các hệ SCH40 hay SCH80, ống SCH10 có độ dày thành thấp hơn đáng kể, giúp tăng diện tích lưu thông bên trong lòng ống.

• Trọng lượng nhẹ: Do sử dụng ít vật liệu hơn, ống SCH10 rất nhẹ. Điều này giúp giảm tải trọng lên hệ thống giá đỡ và thuận tiện cho việc vận chuyển, bốc xếp.

• Giá thành thấp: Đây là ưu điểm lớn nhất. Tiết kiệm nguyên liệu sản xuất giúp giá ống inox SCH10 luôn cạnh tranh hơn các loại ống dày, giúp tối ưu chi phí đầu tư cho chủ dự án.

• Dễ thi công: Việc cắt, hàn và lắp đặt ống thành mỏng diễn ra nhanh chóng hơn, tiết kiệm thời gian và công sức cho đội ngũ kỹ thuật.

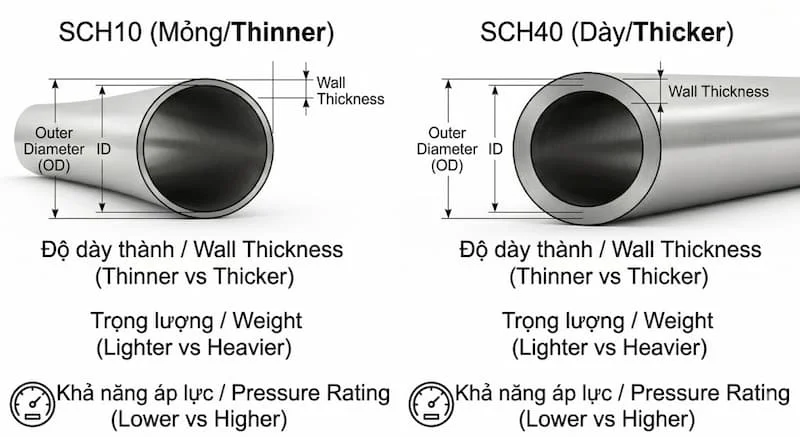

So sánh chi tiết: SCH10 với SCH40 và SCH80

Việc đặt SCH10 lên bàn cân so sánh với các "đàn anh" dày hơn sẽ giúp bạn thấy rõ giới hạn vận hành của từng loại:

Giải thích chuyên sâu: Theo quy luật kỹ thuật, chỉ số SCH càng cao thì thành ống càng dày, đồng nghĩa với việc khả năng chịu áp lực thủy tĩnh và áp lực làm việc càng tốt. Nếu hệ thống của bạn vận hành ở áp suất cực cao, SCH10 chắc chắn không phải là lựa chọn an toàn.

Vì sao tiêu chuẩn ống inox SCH được sử dụng phổ biến?

Dù không phải là loại ống "khỏe" nhất, nhưng SCH10 lại chiếm thị phần rất lớn trong các công trình dân dụng và công nghiệp nhẹ. Lý do đầu tiên là tiết kiệm chi phí. Trong các dự án lớn, việc sử dụng SCH10 thay vì SCH40 cho những đoạn ống không chịu áp lực cao có thể tiết kiệm hàng trăm triệu đồng tiền vật tư.

Thứ hai, nó cực kỳ phù hợp với các hệ thống áp lực thấp. Trong nhiều ứng dụng, việc dùng ống quá dày là dư thừa và không cần thiết. Cuối cùng, tính chất dễ lắp đặt giúp đẩy nhanh tiến độ công trình, đặc biệt là trong các không gian hẹp đòi hỏi thao tác linh hoạt.

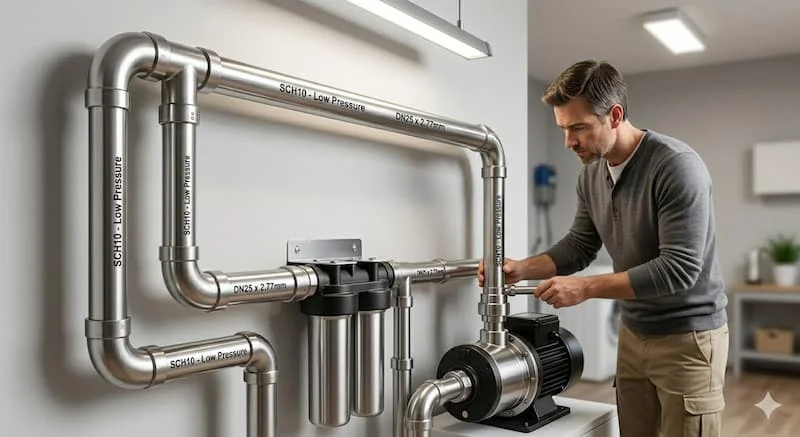

Ứng dụng thực tế: Khi nào nên dùng ống inox SCH10?

Bạn nên ưu tiên lựa chọn tiêu chuẩn ống inox SCH cho các trường hợp sau:

• Hệ thống nước sinh hoạt: Dẫn nước trong các tòa nhà, chung cư nơi áp suất nước được kiểm soát ổn định.

• Trang trí nội ngoại thất: Nhờ bề mặt inox sáng bóng và trọng lượng nhẹ, ống SCH10 lý tưởng để làm lan can, tay vịn hoặc khung kệ.

• Công nghiệp nhẹ: Các đường ống dẫn khí nén áp thấp, hệ thống thoát nước thải không chứa hóa chất ăn mòn mạnh hoặc dẫn thực phẩm trong các nhà máy sản xuất bánh kẹo, đồ uống.

Khi nào KHÔNG nên dùng SCH10?

Tuyệt đối tránh sử dụng loại ống này trong các môi trường:

• Hệ thống áp lực cao: Như đường ống thủy lực hoặc bơm nước cao áp.

• Hệ thống hơi nóng (Steam): Nhiệt độ cao kết hợp áp suất lớn sẽ làm ống thành mỏng dễ bị bục hoặc nứt.

• Dẫn hóa chất mạnh: Thành ống mỏng sẽ nhanh chóng bị ăn mòn xuyên thấu, gây nguy hiểm cho người vận hành.

Sai lầm thường gặp và hệ quả nghiêm trọng

Một trong những sai lầm kinh điển là dùng ống SCH10 cho hệ thống áp lực cao chỉ để tiết kiệm tiền. Điều này dẫn đến tình trạng nứt ống tại các mối hàn hoặc bục thân ống khi áp suất tăng đột ngột. Một sai lầm khác là không kiểm tra DN khi đặt hàng, dẫn đến việc độ dày thực tế không khớp với phụ kiện (co, tê, van), gây rò rỉ tại các điểm kết nối.

Hệ quả cuối cùng luôn là sự gián đoạn sản xuất, chi phí sửa chữa thay thế đắt đỏ, và quan trọng nhất là mất an toàn lao động.

Hướng dẫn cách chọn ống inox SCH10 đúng chuẩn

Để chọn được sản phẩm ưng ý, hãy tuân thủ checklist sau:

1. Xác định áp lực hệ thống: Đảm bảo áp suất làm việc không vượt quá ngưỡng cho phép của SCH10 đối với kích thước đó.

2. Xác định môi trường sử dụng: Nếu môi trường có tính ăn mòn cao, hãy cân nhắc nâng cấp lên SCH40 hoặc đổi mác thép từ 304 sang 316.

3. Kiểm tra DN: Đối chiếu đường kính danh nghĩa với bảng độ dày thực tế để chắc chắn bạn mua đúng loại mình cần.

4. So sánh với SCH40: Nếu ngân sách cho phép và cần độ bền dài hạn, hãy cân nhắc xem SCH40 có phải lựa chọn tối ưu hơn không.

Lưu ý: Hãy luôn kiểm tra độ dày thực tế bằng thước kẹp khi nhận hàng và thực hiện bảo trì định kỳ để phát hiện sớm các dấu hiệu oxy hóa hoặc biến dạng.

FAQ: Giải đáp thắc mắc về ống inox SCH10

1. Tiêu chuẩn ống inox SCH10 dày bao nhiêu mm?

Độ dày không cố định, nó tùy thuộc vào kích thước DN của ống. Ví dụ DN25 dày khoảng 2.77mm, nhưng DN15 chỉ dày khoảng 2.11mm.

2. SCH10 có chịu được áp lực cao không?

Không. SCH10 chỉ phù hợp cho các hệ thống có áp lực thấp hoặc trung bình thấp. Đối với áp lực cao, bạn cần sử dụng SCH40, SCH80 hoặc ống đúc chuyên dụng.

3. SCH10 và SCH40 khác nhau cơ bản ở điểm nào?

Khác biệt lớn nhất là độ dày thành ống. SCH40 dày hơn, chịu áp lực tốt hơn và nặng hơn SCH10.

4. Có nên dùng SCH10 cho hệ thống nước sinh hoạt chung cư?

Có, SCH10 là lựa chọn phổ biến cho nước sinh hoạt vì nó kinh tế và đủ khả năng đáp ứng áp suất nước thông thường trong tòa nhà.

5. SCH viết tắt của từ gì?

SCH là viết tắt của "Schedule", một thuật ngữ kỹ thuật tiêu chuẩn hóa độ dày thành ống.

Kết luận

Tiêu chuẩn ống inox SCH10 là một giải pháp kinh tế và hiệu quả cho các hệ thống đường ống áp suất thấp, công nghiệp nhẹ và trang trí. Tuy nhiên, ranh giới giữa việc tối ưu chi phí và rủi ro kỹ thuật rất mong manh nếu bạn không hiểu rõ về độ dày thực tế của chúng. Hiểu đúng về SCH10 chính là chìa khóa để bạn chọn đúng vật tư, bảo vệ công trình và tiết kiệm ngân sách một cách thông minh.
