Tiêu chuẩn SCH10 là gì?

Tiêu chuẩn SCH10 là gì? Trong quá trình thiết kế và thi công các hệ thống đường ống, việc lựa chọn đúng độ dày vật liệu là yếu tố sống còn quyết định đến sự an toàn và tính kinh tế của toàn bộ công trình. Tuy nhiên, một tình huống thực tế mà nhiều khách hàng thường xuyên gặp phải là sự bối rối trước các ký hiệu kỹ thuật như tiêu chuẩn SCH.

Nhiều người lầm tưởng đây là một thông số đo lường cố định, dẫn đến việc chọn sai độ dày thành ống. Hệ quả là hệ thống không chịu được áp lực làm việc thực tế, gây ra hiện tượng rò rỉ, nứt vỡ, thậm chí là tai nạn lao động nghiêm trọng. Để tránh những lãng phí không đáng có và đảm bảo kỹ thuật, việc hiểu rõ bản chất của tiêu chuẩn SCH là điều bắt buộc đối với bất kỳ ai đang làm việc trong ngành cấp thoát nước và cơ khí công nghiệp.

Tiêu chuẩn SCH10 là gì?

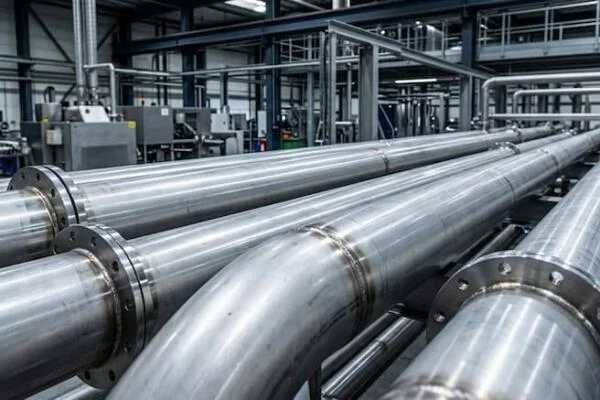

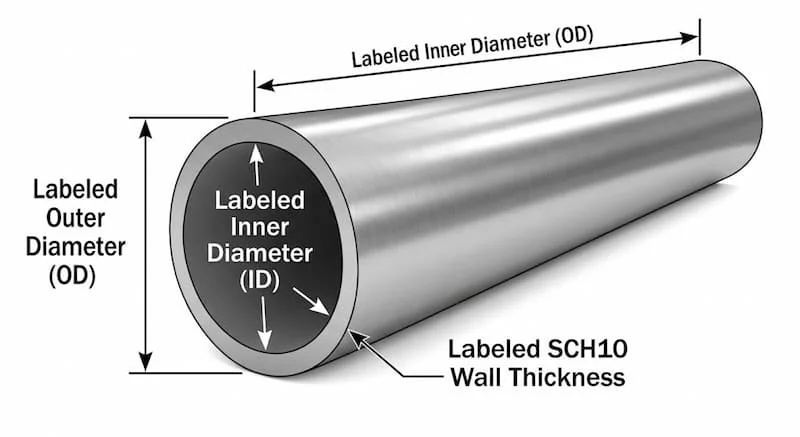

Về mặt kỹ thuật, tiêu chuẩn SCH10 là một chỉ số thuộc hệ thống phân loại độ dày thành ống, được ký hiệu là Schedule (viết tắt là SCH). Đây là một chuẩn mực được quốc tế công nhận, áp dụng rộng rãi cho các loại ống thép và ống inox công nghiệp.

Cụ thể, SCH10 đại diện cho một mức độ dày thành ống nhất định nằm trong thang phân loại Schedule (bao gồm các mức khác như SCH5, SCH20, SCH40, SCH80...). Trong hệ thống này, SCH10 thường đại diện cho nhóm ống có thành mỏng, được thiết kế để phục vụ các yêu cầu kỹ thuật vừa phải, tối ưu hóa trọng lượng và chi phí vật tư cho nhà thầu.

Bản chất của ký hiệu SCH trong kỹ thuật đường ống

Một sai lầm kinh điển của người mới bắt đầu hoặc khách hàng không chuyên là đánh đồng ký hiệu SCH với một con số đo bằng milimet cụ thể. Thực tế, SCH không phải là đơn vị mm.

Bản chất của SCH là một ký hiệu tiêu chuẩn dùng để xác định độ dày thành ống dựa trên mối tương quan với đường kính định danh (DN hoặc NPS). Điều này có nghĩa là cùng một tiêu chuẩn SCH, nhưng ống DN15 sẽ có độ dày khác hoàn toàn với ống DN50. Đây là kiến thức nền tảng quan trọng: độ dày thực tế của ống phụ thuộc vào sự kết hợp giữa kích thước ống và chỉ số Schedule. Nếu bạn chỉ nhớ "SCH10" mà quên mất kích thước ống, bạn sẽ không bao giờ xác định được độ dày thực tế của sản phẩm.

Độ dày tiêu chuẩn SCH theo kích thước chi tiết

Để hình dung rõ hơn về sự biến thiên của độ dày theo kích thước, chúng ta cần xem xét bảng quy chuẩn kỹ thuật. Dưới đây là bảng thông số tiêu biểu cho các kích thước phổ biến để bạn dễ dàng tra cứu:

Như vậy, chúng ta thấy rõ rằng từ DN15 đến DN200, độ dày của thành ống theo tiêu chuẩn SCH tăng dần từ 2.11mm lên đến 3.76mm. Việc nắm vững bảng này giúp các kỹ sư dự toán chính xác lượng vật tư và khả năng vận hành của hệ thống.

Đặc điểm nổi bật của ống tiêu chuẩn SCH

Tại sao SCH10 lại trở thành lựa chọn ưu tiên trong nhiều dự án? Câu trả lời nằm ở những đặc tính vật lý đặc trưng của dòng ống thành mỏng này:

• Thành ống mỏng tối ưu: Giúp giảm thiểu đáng kể lượng kim loại tiêu thụ trên mỗi mét ống.

• Trọng lượng nhẹ: Điều này tạo thuận lợi rất lớn cho công tác vận chuyển, bốc xếp và đặc biệt là giảm tải trọng lên hệ thống giá đỡ treo ống.

• Dễ dàng thi công: Độ dày vừa phải giúp quá trình cắt, uốn và hàn kết nối diễn ra nhanh chóng, ít tiêu tốn vật tư hàn hơn so với các loại ống dày.

• Giá thành thấp: Đây là lợi thế cạnh tranh lớn nhất. So với các loại ống dày như SCH40, ống SCH10 giúp tiết kiệm chi phí vật tư từ 20-40%.

So sánh tiêu chuẩn SCH10 với SCH20 và SCH40

Việc phân biệt giữa các cấp độ Schedule là chìa khóa để lựa chọn giải pháp phù hợp nhất cho dự án. Hãy cùng nhìn vào bảng so sánh dưới đây:

Quy luật cốt lõi: Chỉ số SCH càng lớn, thành ống càng dày. Thành ống càng dày đồng nghĩa với việc ống có khả năng chịu đựng áp suất làm việc và ứng suất cơ học tốt hơn, nhưng bù lại chi phí sẽ tăng cao tương ứng.

Vì sao tiêu chuẩn SCH10 được ứng dụng rộng rãi?

Không phải ngẫu nhiên mà các nhà thầu luôn xem xét tiêu chuẩn SCH trước tiên khi thiết kế hệ thống đường ống.

1. Tính kinh tế vượt trội: Trong các hệ thống dẫn chất lỏng thông thường, việc dùng ống quá dày là một sự lãng phí tài chính khổng lồ. SCH10 cung cấp mức độ an toàn vừa đủ với chi phí tối thiểu.

2. Đủ đáp ứng cho áp lực thấp: Đa số các hệ thống thoát nước, thông gió hoặc dẫn nước sinh hoạt không yêu cầu áp lực quá lớn, nơi mà SCH10 phát huy tối đa công năng.

3. Khả năng gia công linh hoạt: Với các hệ thống cần nhiều mối nối phức tạp, ống SCH10 giúp việc lắp đặt trở nên nhẹ nhàng và chính xác hơn.

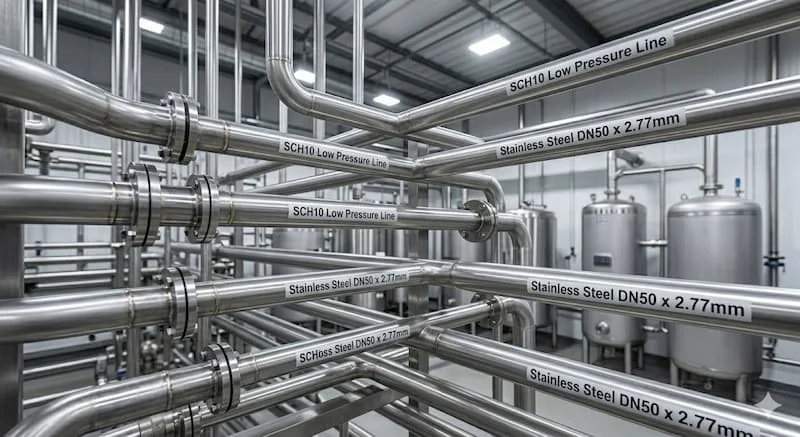

Ứng dụng thực tế: Khi nào nên dùng ống SCH10?

Dựa trên các đặc tính kỹ thuật, ống đạt tiêu chuẩn SCH là "ngôi sao" trong các lĩnh vực sau:

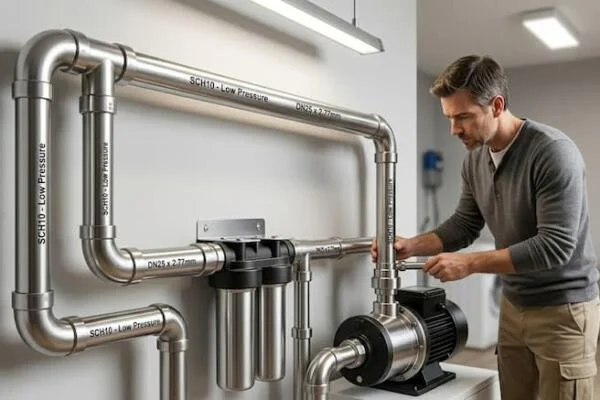

• Hệ thống cấp thoát nước sinh hoạt: Dùng cho các tòa nhà cao tầng, chung cư nơi áp lực nước được kiểm soát ở mức độ vừa phải.

• Trang trí nội ngoại thất: Nhờ trọng lượng nhẹ và bề mặt đẹp (đặc biệt là ống inox), SCH10 thường được dùng làm lan can, tay vịn, hoặc khung kệ.

• Công nghiệp nhẹ và thực phẩm: Dẫn các loại chất lỏng, khí nén áp suất thấp trong các nhà máy sản xuất bánh kẹo, nước giải khát.

Những trường hợp tuyệt đối KHÔNG nên dùng SCH10

Đừng vì ham rẻ mà bất chấp rủi ro. Bạn cần tránh sử dụng SCH10 trong các điều kiện khắc nghiệt sau:

• Hệ thống áp lực cao: Các đường ống dẫn hơi bão hòa, khí nén công nghiệp nặng hoặc hệ thống thủy lực cao áp.

• Nhiệt độ cực cao: Nhiệt độ làm thay đổi tính chất vật lý của kim loại, khiến thành ống mỏng dễ bị biến dạng hoặc nổ.

• Môi trường hóa chất ăn mòn mạnh: Thành ống mỏng sẽ nhanh chóng bị ăn mòn xuyên thấu, gây rò rỉ hóa chất độc hại.

Sai lầm thường gặp: Nhiều người sử dụng ống SCH10 cho hệ thống bơm áp lực mà không kiểm tra thông số áp suất làm việc tối đa (Working Pressure). Hệ quả tất yếu là ống bị phình hoặc nứt dọc theo đường hàn, gây hư hỏng toàn bộ hệ thống.

Hướng dẫn cách chọn ống SCH10 đúng chuẩn kỹ thuật

Để đảm bảo chọn mua đúng sản phẩm, hãy thực hiện theo checklist chuyên gia sau đây:

1. Xác định áp lực làm việc: Áp suất tối đa của hệ thống là bao nhiêu bar? Có phù hợp với giới hạn của SCH10 không?

2. Kiểm tra môi trường dẫn: Chất lỏng có tính ăn mòn không? Nhiệt độ môi trường là bao nhiêu?

3. Xác định kích thước định danh (DN): Nhớ rằng bạn cần độ dày thực tế theo DN chứ không chỉ là ký hiệu SCH10 chung chung.

4. So sánh đối chiếu: Nếu áp lực ở mức biên, hãy cân nhắc nâng cấp lên SCH20 hoặc SCH40 để đảm bảo hệ số an toàn.

Lưu ý quan trọng: Luôn yêu cầu nhà cung cấp cung cấp chứng chỉ chất lượng (CO/CQ) và kiểm tra độ dày thực tế bằng thước cặp trước khi nhập kho. Đừng quên thiết lập chế độ bảo trì định kỳ để phát hiện sớm các dấu hiệu oxy hóa hoặc móp méo trên thành ống.

FAQ - Câu hỏi thường gặp về tiêu chuẩn SCH

1. SCH10 dày bao nhiêu mm?

Độ dày của tiêu chuẩn SCH không cố định mà thay đổi tùy theo kích thước ống (DN). Ví dụ DN25 dày 2.77mm, nhưng DN100 dày 3.05mm.

2. Ống tiêu chuẩn SCH10 có chịu được áp lực cao không?

Không. SCH10 chỉ phù hợp cho các hệ thống có áp lực thấp đến trung bình. Đối với áp lực cao, bạn bắt buộc phải dùng SCH40 hoặc SCH80.

3. Làm sao phân biệt ống SCH10 và SCH40 bằng mắt thường?

Bạn có thể quan sát phần đầu ống; ống SCH40 sẽ có thành dày hơn rõ rệt so với SCH10. Cách chính xác nhất là dùng thước đo độ dày chuyên dụng.

4. SCH là viết tắt của từ gì trong ống inox?

SCH là viết tắt của từ "Schedule", một thuật ngữ kỹ thuật dùng để chỉ độ dày thành ống trong tiêu chuẩn ASME/ANSI.

5. Có nên dùng SCH10 cho hệ thống phòng cháy chữa cháy (PCCC) không?

Thông thường, hệ thống PCCC yêu cầu độ dày tối thiểu từ SCH20 hoặc SCH40 để chịu được áp lực bơm lớn khi có sự cố. SCH10 thường chỉ dùng cho các đoạn ống nhánh hoặc hệ thống áp suất thấp.

Kết luận

Việc hiểu và ứng dụng đúng tiêu chuẩn SCH là một bước tiến quan trọng giúp dự án của bạn vừa đảm bảo được tiêu chuẩn kỹ thuật, vừa tối ưu hóa được chi phí đầu tư. SCH10 là giải pháp kinh tế hoàn hảo cho các hệ thống áp lực thấp, nhưng nó đòi hỏi người sử dụng phải có sự tỉnh táo và kiến thức chuyên sâu để không dùng sai mục đích.
