Valve ANSI là gì?

Valve ANSI là gì? Trong các hệ thống công nghiệp đòi hỏi khắt khe về tính an toàn và độ bền như dầu khí, hơi nóng hay hóa chất, việc lựa chọn đúng loại van là yếu tố then chốt quyết định sự thành bại của dự án. Một sai lầm nhỏ trong việc lựa chọn tiêu chuẩn kỹ thuật—chẳng hạn như nhầm lẫn giữa tiêu chuẩn Mỹ (ANSI) với tiêu chuẩn châu Âu (DIN) hay châu Á (JIS)—không chỉ dẫn đến sự cố rò rỉ lưu chất mà còn gây ra những rủi ro cháy nổ nghiêm trọng. Van ANSI (van tiêu chuẩn ANSI/ASME) từ lâu đã được khẳng định là "ngôn ngữ chung" của các kỹ sư toàn cầu, nhờ khả năng đáp ứng chính xác các yêu cầu khắt khe về áp lực và độ tin cậy trong các môi trường vận hành khắc nghiệt nhất.

Vì sao tiêu chuẩn ANSI quan trọng trong hệ thống van công nghiệp?

Khi thiết kế một hệ thống vận chuyển lưu chất áp lực cao, mọi thành phần từ ống dẫn đến van đều phải tuân thủ nghiêm ngặt các quy tắc kỹ thuật để đảm bảo sự đồng bộ. Van ANSI không đơn thuần là một sản phẩm, mà là sự đảm bảo rằng thiết bị đã được thử nghiệm và sản xuất theo tiêu chuẩn ANSI/ASME (Hoa Kỳ)—tiêu chuẩn khắt khe nhất thế giới về an toàn áp lực.

Nhiều dự án hiện nay đang gặp phải vấn đề lớn do thiếu hiểu biết về "Pressure Class" (cấp áp lực). Chọn sai class so với thiết kế hệ thống sẽ dẫn đến nguy cơ vỡ mặt bích hoặc hỏng gioăng làm kín ngay khi hệ thống đạt đỉnh tải. Việc nắm vững các quy chuẩn của Van ANSI không chỉ giúp hệ thống của bạn vận hành ổn định, mà còn đảm bảo sự tương thích hoàn hảo giữa các thành phần, từ đó kéo dài tuổi thọ hệ thống và tiết kiệm chi phí bảo trì đáng kể trong dài hạn.

Kiến thức nền về Valve ANSI

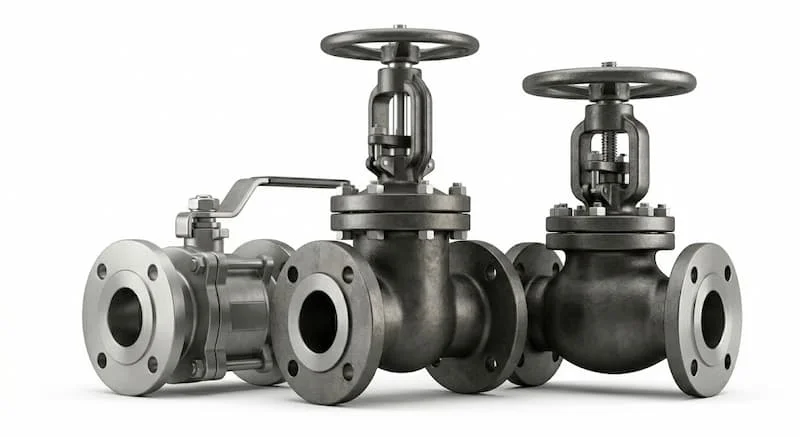

Valve ANSI là gì?

Valve ANSI là các loại van được thiết kế, chế tạo và kiểm định theo tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI) và Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME). Đây là chuẩn mực quốc tế áp dụng cho các loại van công nghiệp, đặc biệt là các thông số về kích thước mặt bích, cấp chịu áp và vật liệu cấu tạo, đảm bảo khả năng chịu đựng trong các điều kiện làm việc khắc nghiệt nhất.

ANSI hoạt động như thế nào trong tiêu chuẩn van?

Tiêu chuẩn ANSI đóng vai trò điều phối tính thống nhất cho toàn bộ hệ thống đường ống. Hệ thống này quy định chặt chẽ về:

• Pressure Class (Cấp áp lực): Các mức như Class 150, 300, 600, 900, 1500, 2500. Số càng cao, khả năng chịu áp của van càng lớn.

• Kích thước mặt bích (ASME B16.5): Đảm bảo van ANSI khớp hoàn hảo với mặt bích của đường ống cùng tiêu chuẩn.

• Vật liệu (ASME B16.34): Quy định các loại hợp kim chịu nhiệt và chống ăn mòn.

Việc hiểu rằng "Class 300 không có nghĩa là áp lực 300 PSI" mà là một định mức áp suất-nhiệt độ theo biểu đồ ASME là kiến thức nền tảng mà bất kỳ kỹ sư nào cũng phải nắm vững để chọn van chuẩn xác.

Phân tích chuyên sâu về Van ANSI

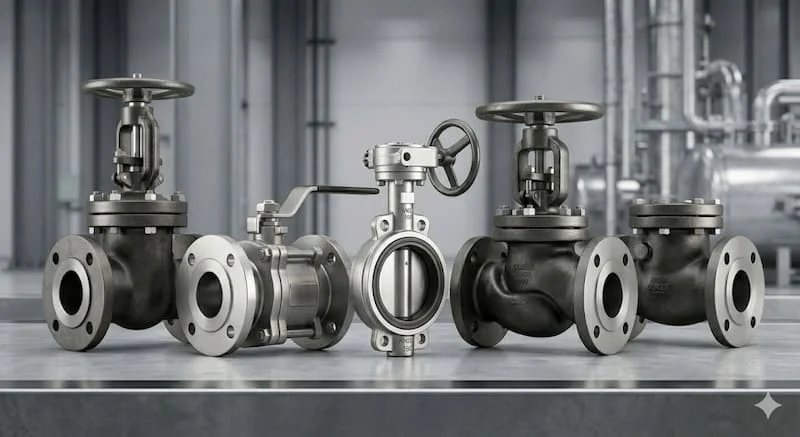

Các loại Van ANSI phổ biến hiện nay

• ANSI Ball Valve: Sử dụng bi van để đóng mở nhanh, là lựa chọn số 1 cho các đường ống dẫn dầu khí nhờ độ kín tuyệt đối.

• ANSI Gate Valve: Van cổng cho phép lưu lượng đi qua tối đa, tổn thất áp suất thấp, cực kỳ phù hợp cho hệ thống đường ống lớn.

• ANSI Globe Valve: Khả năng điều tiết lưu lượng cực tốt, thường thấy trong các trạm điều áp.

• ANSI Check Valve: Van một chiều thiết kế chuẩn ANSI giúp ngăn chặn dòng chảy ngược hiệu quả, bảo vệ hệ thống bơm.

• ANSI Butterfly Valve: Van bướm được chuẩn hóa theo mặt bích ANSI, tối ưu không gian và chi phí cho các đường ống lớn.

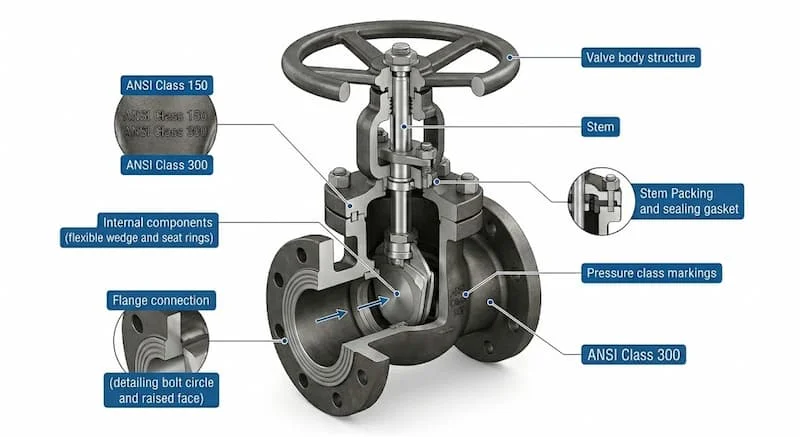

Thông số kỹ thuật và vật liệu

Vật liệu thân van đóng vai trò quyết định tuổi thọ thiết bị. Các loại vật liệu phổ biến bao gồm thép đúc WCB (thông dụng nhất), inox CF8 (304), hoặc CF8M (316) cho môi trường hóa chất. Sự kết hợp giữa vật liệu đúng và Pressure Class phù hợp sẽ tạo nên một thiết bị bền bỉ, tránh được tình trạng biến dạng vật liệu do áp suất thay đổi đột ngột.

So sánh Van ANSI với DIN và JIS

Phân tích: Trong khi DIN và JIS phổ biến ở các hệ thống máy móc riêng lẻ từ châu Âu hoặc châu Á, ANSI lại là "ngôn ngữ chung" của các đại dự án dầu khí và công nghiệp nặng toàn cầu nhờ tính linh hoạt và khả năng đồng bộ cực cao.

Ứng dụng thực tế và sai lầm thường gặp

Van ANSI được ứng dụng ở đâu?

Van ANSI là "trái tim" trong các hệ thống:

• Nhà máy dầu khí: Nơi đòi hỏi chuẩn an toàn cao nhất thế giới.

• Hệ thống hơi nóng (Steam): Chịu nhiệt độ và áp suất cực cao.

• Nhà máy điện: Đảm bảo vận hành liên tục, ổn định.

• Hóa chất: Ưu tiên các dòng van inox CF8M chuẩn ANSI.

Những sai lầm thường gặp khi chọn Van ANSI

• Chọn sai Pressure Class: Dẫn đến vỡ van hoặc rò rỉ khi áp suất hệ thống tăng cao.

• Nhầm lẫn giữa các tiêu chuẩn: Cố gắng ghép mặt bích ANSI vào đường ống DIN dẫn đến không khớp bulong, gây nguy hiểm.

• Bỏ qua yếu tố nhiệt độ: Áp lực cho phép của van ANSI thay đổi theo nhiệt độ, nếu không tra bảng (Pressure-Temperature Rating) sẽ dẫn đến sai lầm nghiêm trọng.

Hướng dẫn lắp đặt và bảo trì chuyên nghiệp

Checklist chọn Van ANSI phù hợp

1. Xác định áp lực làm việc: Tính toán áp lực cao nhất của hệ thống.

2. Xác định nhiệt độ: Chọn vật liệu và Class phù hợp với biểu đồ áp-nhiệt.

3. Chọn loại van: Phù hợp với nhu cầu điều tiết hay đóng/ngắt.

4. Kiểm tra mặt bích: Đảm bảo khớp với tiêu chuẩn mặt bích trên đường ống hiện hữu.

Lưu ý khi lắp đặt và bảo trì

Việc lắp đặt Van ANSI đòi hỏi sự chính xác tuyệt đối. Khi siết bulong mặt bích, phải siết đối xứng theo hình ngôi sao để đảm bảo áp lực lên gioăng là đều nhất. Định kỳ hàng quý, cần kiểm tra độ kín của gioăng và các vị trí kết nối. Tuyệt đối không tự ý thay thế phụ kiện không đạt chuẩn ANSI vì điều này sẽ làm thay đổi toàn bộ thông số an toàn của thiết bị.

FAQ: Câu hỏi thường gặp về Van ANSI

Valve ANSI là gì?

Đó là dòng van được sản xuất tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt của ANSI/ASME (Hoa Kỳ), đảm bảo độ an toàn cao nhất cho công nghiệp.

ANSI Class 150 và 300 khác nhau thế nào?

Class 300 có thiết kế dày hơn và khả năng chịu áp lực cao hơn đáng kể so với Class 150 trong cùng một điều kiện nhiệt độ.

Van ANSI có dùng cho hơi nóng được không?

Hoàn toàn có, đây là lựa chọn hàng đầu cho các hệ thống hơi nóng áp lực cao nhờ khả năng chịu nhiệt ổn định.

ANSI và DIN có lắp chung được không?

Thông thường là không, do khác biệt về đường kính mặt bích và khoảng cách lỗ bulong.

Van ANSI dùng nhiều trong ngành nào?

Ngành dầu khí, hóa chất, nhà máy điện và các hệ thống áp lực cao công nghiệp.

Kết luận

Việc sử dụng Van ANSI không chỉ là tuân thủ tiêu chuẩn mà còn là sự đầu tư vào sự an toàn và hiệu quả bền vững cho toàn bộ hệ thống công nghiệp của bạn. Với khả năng chịu áp lực vượt trội và tính đồng bộ quốc tế, các dòng van ANSI giúp tối ưu hóa vận hành, giảm thiểu rủi ro rò rỉ và kéo dài đáng kể tuổi thọ hệ thống.
