Tiêu chuẩn ống inox công nghiệp là gì?

Tiêu chuẩn ống inox công nghiệp là gì? Trong lĩnh vực xây lắp và vận hành nhà máy, việc mua sắm vật tư là khâu then chốt quyết định tính bền vững của toàn bộ hệ thống. Tuy nhiên, một tình huống thực tế mà nhiều bộ phận thu mua hoặc kỹ sư hiện trường thường xuyên gặp phải là sự bối rối trước "ma trận" thông số kỹ thuật. Việc mua ống inox nhưng không hiểu rõ các hệ tiêu chuẩn ống inox công nghiệp có thể dẫn đến những sai lầm tai hại.

Bạn có thể biết mình cần ống inox 304 hay 316, nhưng nếu không phân biệt được sự khác biệt giữa tiêu chuẩn ASTM và JIS, hoặc nhầm lẫn giữa các chỉ số SCH, hệ quả sẽ là sự không tương thích khi lắp đặt. Một đường ống không đạt chuẩn áp lực hoặc sai lệch kích thước danh nghĩa sẽ khiến hệ thống bị rò rỉ, đình trệ sản xuất, thậm chí gây ra tai nạn cháy nổ nghiêm trọng. Chính vì vậy, việc thấu hiểu tường tận về các tiêu chuẩn quốc tế là "chìa khóa" để đảm bảo an toàn và tối ưu chi phí đầu tư.

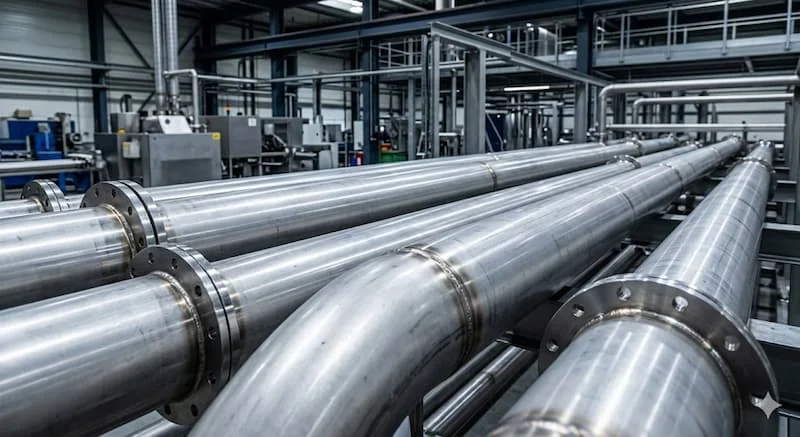

Ống inox công nghiệp là gì?

Ống inox công nghiệp là loại ống thép không gỉ được sản xuất chuyên dụng để phục vụ trong các hệ thống dẫn chất lỏng, khí hoặc hóa chất dưới áp lực cao và môi trường khắc nghiệt. Khác với các dòng ống trang trí có thành mỏng và độ bóng cao, ống công nghiệp ưu tiên hàng đầu vào khả năng chịu tải và tính ổn định của vật liệu.

Đặc điểm cốt lõi của dòng sản phẩm này là khả năng chịu áp lực vượt trội và tính chống ăn mòn hóa học tuyệt vời. Tùy vào môi trường sử dụng, các loại vật liệu phổ biến nhất bao gồm inox 304 (cho môi trường thông thường) và inox 316 (cho môi trường chứa clorua hoặc axit mạnh). Đây là thành phần không thể thiếu trong cấu trúc của các nhà máy sản xuất hiện đại, nơi sự bền bỉ của vật liệu được đặt lên hàng đầu.

Tiêu chuẩn ống inox công nghiệp là gì?

Nói một cách chính xác, tiêu chuẩn ống inox công nghiệp là một hệ thống các quy định nghiêm ngặt về kỹ thuật được ban hành bởi các tổ chức chuẩn hóa uy tín toàn cầu. Hệ thống này không chỉ đơn thuần nói về mác thép, mà còn quy định chi tiết về:

Kích thước hình học: Đường kính ngoài, sai số cho phép.

Độ dày thành ống: Được phân cấp theo các chỉ số Schedule (SCH).

Thành phần vật liệu: Tỷ lệ các nguyên tố hóa học như Crom, Niken, Molypden để đảm bảo đặc tính lý hóa.

Phương pháp thử nghiệm: Các bài kiểm tra áp lực thủy tĩnh, kiểm tra không phá hủy (NDT).

Mục đích cuối cùng của việc áp dụng tiêu chuẩn là đảm bảo tính an toàn tuyệt đối cho công trình và khả năng đồng bộ hóa. Nhờ có tiêu chuẩn, một chiếc ống sản xuất tại Nhật Bản có thể lắp vừa khít với một chiếc van sản xuất tại Đức, tạo nên một hệ thống vận hành trơn tru trên toàn thế giới.

Các hệ tiêu chuẩn ống inox công nghiệp phổ biến nhất

Trên thế giới hiện nay, có ba hệ tiêu chuẩn chủ đạo mà bất kỳ ai làm việc trong ngành thép không gỉ cũng cần phải nắm vững:

1. Tiêu chuẩn ASTM (Mỹ)

Đây là hệ tiêu chuẩn phổ biến nhất trên phạm vi quốc tế. Đối với ống inox công nghiệp, mã hiệu ASTM A312 là "kim chỉ nam" cho các loại ống hàn và ống đúc inox Austenitic. Các dự án sử dụng công nghệ từ Mỹ, Châu Âu hoặc các dự án dầu khí đa quốc gia thường ưu tiên ASTM vì tính khắt khe và độ tin cậy cao.

2. Tiêu chuẩn JIS (Nhật Bản)

Đại diện tiêu biểu là JIS G3459. Tiêu chuẩn này được ứng dụng rộng rãi tại các nước Châu Á, đặc biệt là trong các nhà máy có vốn đầu tư từ Nhật Bản (FDI). Ống tiêu chuẩn JIS nổi tiếng với độ chính xác về kích thước cực cao và quy trình kiểm soát chất lượng bề mặt nghiêm ngặt.

3. Tiêu chuẩn DIN / EN (Châu Âu)

Hệ tiêu chuẩn của Đức (DIN) và Châu Âu (EN) thường xuất hiện trong các dây chuyền máy móc nhập khẩu nguyên chiếc từ EU. Chúng có những quy định riêng biệt về áp lực làm việc và nhiệt độ, phù hợp với các thị trường đòi hỏi kỹ thuật tinh xảo bậc nhất.

Việc hiểu rằng mỗi hệ tiêu chuẩn phù hợp với các thị trường và yêu cầu kỹ thuật khác nhau sẽ giúp bạn tư vấn hoặc lựa chọn sản phẩm phù hợp với bản vẽ thiết kế, tránh việc lắp đặt "râu ông nọ chắp cằm bà kia".

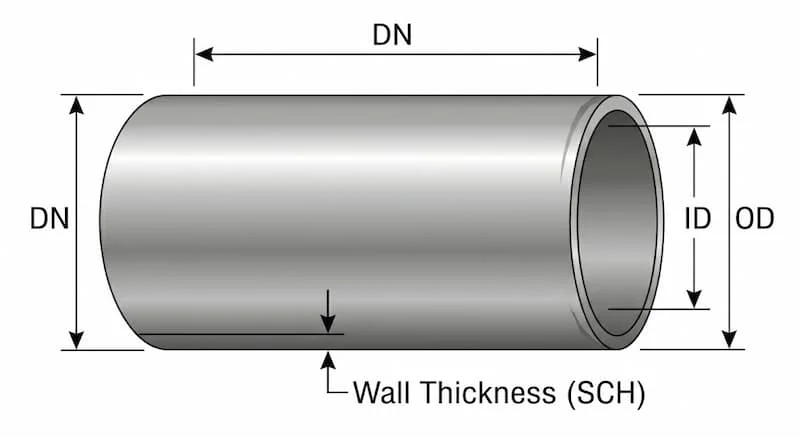

Các thông số kỹ thuật quan trọng: DN, OD và SCH

Đây là phần nội dung quan trọng nhất mà người dùng thường xuyên nhầm lẫn. Để đọc hiểu một bảng báo giá hoặc tài liệu kỹ thuật, bạn cần phân biệt rõ:

DN (Nominal Diameter): Là đường kính danh nghĩa của ống. Ví dụ DN25 không có nghĩa là đường kính ngoài 25mm, mà là một ký hiệu quy ước để gọi tên kích thước ống.

OD (Outside Diameter): Là đường kính ngoài thực tế của ống. Đây là thông số quan trọng để lựa chọn phụ kiện kết nối như co, tê, van.

SCH (Schedule): Là chỉ số biểu thị độ dày của thành ống. Các cấp độ phổ biến là SCH10, SCH40, SCH80. Chỉ số SCH càng lớn, thành ống càng dày và khả năng chịu áp lực càng cao.

Chiều dài: Thông thường ống inox công nghiệp được sản xuất theo cây tiêu chuẩn dài 6 mét.

Insight chuyên gia: Khi chọn mua, đừng bao giờ chỉ nói "cho tôi ống 27mm", hãy nói rõ "ống DN20, OD 26.67mm, tiêu chuẩn ASTM A312, SCH40". Sự chi tiết này sẽ loại bỏ hoàn toàn rủi ro sai sót trong giao dịch.

Phân loại ống inox công nghiệp

Dựa trên quy trình sản xuất và cấu tạo, ống inox được chia thành hai dòng chính:

Ống inox đúc (Seamless Pipe): Được sản xuất từ phôi tròn đặc, qua quá trình đùn ép để tạo lỗ rỗng. Loại ống này không có đường hàn, do đó chịu được áp lực cực lớn và thường dùng trong các hệ thống thủy lực hoặc dầu khí cao áp.

Ống inox hàn (Welded Pipe): Được tạo ra bằng cách cuộn tấm inox và hàn dọc theo thân ống. Nhờ công nghệ hàn Plasma hoặc Laser hiện đại, ống hàn ngày nay có độ bền rất cao và giá thành cạnh tranh hơn ống đúc, phù hợp cho hầu hết các ứng dụng dẫn chất lỏng thông thường.

Về độ dày, sự phân cấp giữa SCH10 (thành mỏng), SCH40 (trung bình) và SCH80 (thành dày) cho phép các kỹ sư tối ưu hóa trọng lượng và chi phí vật tư cho từng phân đoạn áp lực khác nhau của nhà máy.

So sánh các tiêu chuẩn ống inox chính

Trong thực tế, tiêu chuẩn ASTM A312 được coi là "ngôn ngữ chung" của ngành inox công nghiệp toàn cầu. Nếu một hệ thống không yêu cầu đặc thù, việc tuân thủ ASTM sẽ giúp bạn dễ dàng tìm kiếm phụ kiện và thay thế bảo trì sau này.

Vì sao việc tuân thủ tiêu chuẩn lại cực kỳ quan trọng?

Việc sử dụng ống đạt chuẩn không chỉ là vấn đề pháp lý mà là bài toán về sự sống còn của doanh nghiệp:

Đảm bảo độ bền và an toàn: Một chiếc ống đạt chuẩn ASTM A312 sẽ có khả năng chịu đựng được áp suất và nhiệt độ đúng như cam kết của nhà sản xuất, ngăn chặn các sự cố nổ đường ống.

Tính tương thích tuyệt đối: Đảm bảo ống kết nối vừa khít với van, mặt bích và các thiết bị khác, tránh tình trạng rò rỉ tại các mối nối.

Tránh lãng phí: Hiểu đúng SCH giúp bạn không mua ống quá dày (gây tốn kém) hoặc ống quá mỏng (gây nguy hiểm).

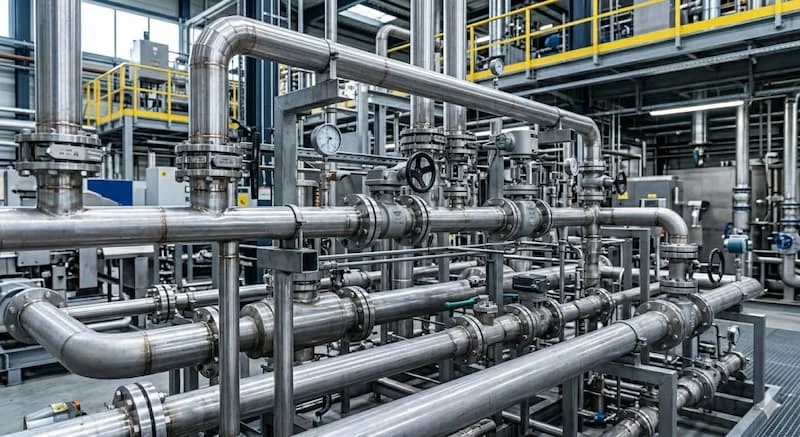

Ứng dụng thực tế và những sai lầm cần tránh

Ống inox đạt tiêu chuẩn là nền tảng cho các ngành công nghiệp trọng điểm:

Nhà máy hóa chất: Yêu cầu inox 316L tiêu chuẩn ASTM A312 để chống ăn mòn axit.

Hệ thống xử lý nước sạch: Thường dùng inox 304 tiêu chuẩn SCH10 để tối ưu chi phí.

Dầu khí & Năng lượng: Bắt buộc dùng ống đúc tiêu chuẩn SCH80 hoặc cao hơn để chịu áp lực lớn.

Sai lầm thường gặp của khách hàng:

Không kiểm tra Marking trên thân ống: Ống đạt chuẩn luôn có in phun rõ ràng: Mác thép - Tiêu chuẩn - Kích thước - Số lô sản xuất.

Nhầm lẫn giữa DN và OD: Đây là lỗi kinh điển dẫn đến việc mua van hoặc phụ kiện về lắp không vừa.

Chọn sai độ dày SCH: Sử dụng ống SCH10 cho hệ thống hơi nóng cao áp là một "quả bom hẹn giờ" trong nhà máy.

Hướng dẫn checklist cách chọn ống inox công nghiệp đúng chuẩn

Để đảm bảo hiệu quả cho dự án, bạn nên tuân thủ quy trình kiểm tra 4 bước sau:

✔ Xác định môi trường: Chất dẫn là gì? Có tính axit không? Nhiệt độ bao nhiêu?

✔ Chọn mác vật liệu: Inox 304 cho môi trường thường, 316 cho môi trường biển/hóa chất.

✔ Kiểm tra tiêu chuẩn: Ưu tiên ASTM A312 hoặc JIS G3459 để dễ mua phụ kiện.

✔ Xác định chính xác kích thước: Cung cấp đủ bộ 3 thông số: DN (hoặc OD) + SCH + Chiều dài.

Lưu ý khi sử dụng: Tuyệt đối không vận hành vượt mức áp lực cho phép của tiêu chuẩn. Cần thực hiện kiểm tra định kỳ các mối hàn và điểm ăn mòn để xử lý kịp thời. Đặc biệt, hãy luôn chọn nhà cung cấp uy tín, có đầy đủ chứng chỉ CO/CQ (Chứng nhận xuất xứ và chất lượng).

FAQ - Câu hỏi thường gặp về tiêu chuẩn ống inox công nghiệp

1. ASTM và JIS khác nhau như thế nào?

Chúng khác nhau về khu vực ban hành và một số sai số kích thước nhỏ. Tuy nhiên, về bản chất vật liệu (ví dụ inox 304), các đặc tính lý hóa cơ bản là tương đồng và có thể hoán đổi trong một số trường hợp nếu được kỹ sư phê duyệt.

2. SCH là gì trong ống inox?

SCH (Schedule) là chỉ số quy định độ dày thành ống. Ví dụ, cùng một ống DN50, nhưng ống SCH40 sẽ dày hơn ống SCH10.

3. DN và OD khác nhau thế nào?

DN là tên gọi kích thước danh nghĩa (ví dụ ống 1 inch gọi là DN25), còn OD là kích thước thực tế tính bằng milimet (ống 1 inch có OD là 33.4mm theo chuẩn Mỹ).

4. Ống inox công nghiệp dùng loại nào tốt?

Inox 304 là loại phổ biến và kinh tế nhất cho 80% ứng dụng công nghiệp. Tuy nhiên, inox 316 là lựa chọn tốt nhất nếu hệ thống tiếp xúc với hóa chất ăn mòn mạnh hoặc hơi muối biển.

5. Làm sao kiểm tra ống đạt tiêu chuẩn ống inox công nghiệp tại chỗ?

Bạn có thể kiểm tra các ký hiệu in trên thân ống (Marking), dùng thước kẹp đo độ dày thành ống đối chiếu với bảng tiêu chuẩn, và yêu cầu người bán cung cấp bản sao chứng chỉ CQ từ nhà máy sản xuất.

Kết luận

Hiểu rõ tiêu chuẩn ống inox công nghiệp không chỉ giúp bạn khẳng định năng lực chuyên môn mà còn là "lá chắn" bảo vệ dự án khỏi những rủi ro kỹ thuật không đáng có. Một sản phẩm đạt chuẩn là sự kết hợp giữa mác thép bền bỉ, kích thước chính xác và quy trình sản xuất nghiêm ngặt.
