Lò Hơi Công Nghiệp Là Gì? Cấu Tạo, Phân Loại Và Cách Chọn

Vì sao lò công nghiệp quan trọng trong sản xuất?

Trong hầu hết các ngành công nghiệp hiện đại, nguồn nhiệt năng đóng vai trò quyết định đến tiến độ và chất lượng sản phẩm. Rất nhiều nhà máy cần một nguồn hơi nước ổn định để phục vụ các công đoạn gia nhiệt, sấy khô, tiệt trùng, nấu hoặc đóng gói.

Nếu hệ thống cung cấp hơi gặp sự cố hoặc vận hành trập trùng, toàn bộ dây chuyền sản xuất có thể bị gián đoạn. Điều này không chỉ gây thất thoát tiêu hao nhiên liệu mà còn làm tăng tỷ lệ sản phẩm lỗi và ảnh hưởng trực tiếp đến biên lợi nhuận của doanh nghiệp.

Vì vậy, việc lựa chọn một lò công nghiệp phù hợp với dung lượng phụ tải và điều kiện vận hành là bài toán chiến lược của mọi chủ đầu tư cũng như bộ phận kỹ thuật. Để tìm ra giải pháp tối ưu, doanh nghiệp cần hiểu rõ:

• Nguyên lý vận hành của thiết bị ra sao?

• Sự khác biệt giữa các dòng lò đốt gas, dầu, than hay biomass là gì?

• Tính toán công suất và áp suất bao nhiêu là đủ để tránh lãng phí?

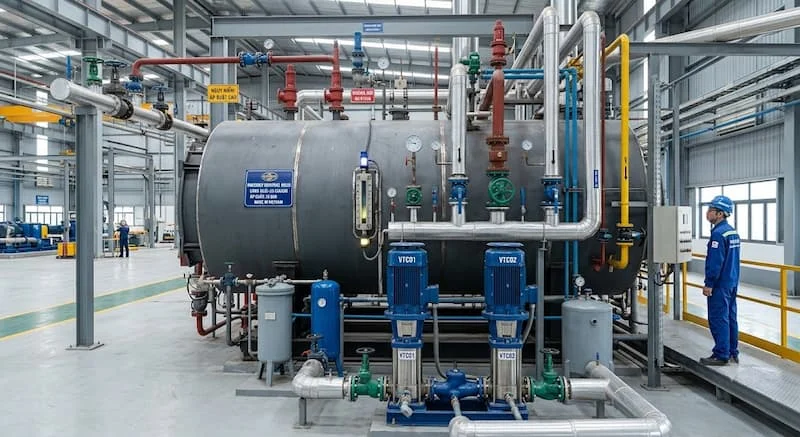

Lò hơi công nghiệp là gì?

Lò công nghiệp (hay nồi hơi công nghiệp) là thiết bị sử dụng năng lượng sinh ra từ quá trình đốt cháy nhiên liệu (gas, dầu, than, sinh khối) hoặc điện năng để gia nhiệt nước, chuyển hóa nước thành hơi nước ở áp suất và nhiệt độ cao, đáp ứng các nhu cầu nhiệt trong quy trình sản xuất công nghiệp.

Thuật ngữ lò công nghiệp và nồi hơi công nghiệp thường được sử dụng thay thế cho nhau trong thực tế sản xuất. Tuy nhiên, điểm phân biệt quan trọng là hệ thống này hoàn toàn khác biệt với các thiết bị đun nước nóng thông thường. Lò hơi tạo ra hơi nước (bão hòa hoặc quá nhiệt) mang mật độ năng lượng rất lớn, truyền nhiệt gián tiếp thông qua mạng lưới đường ống phân phối đến các điểm tiêu thụ.

Hơi nước sau khi nhường nhiệt tại các thiết bị công nghệ sẽ ngưng tụ thành nước và tiếp tục được thu hồi quay trở lại lò, tạo thành một chu trình khép kín hiệu quả cao.

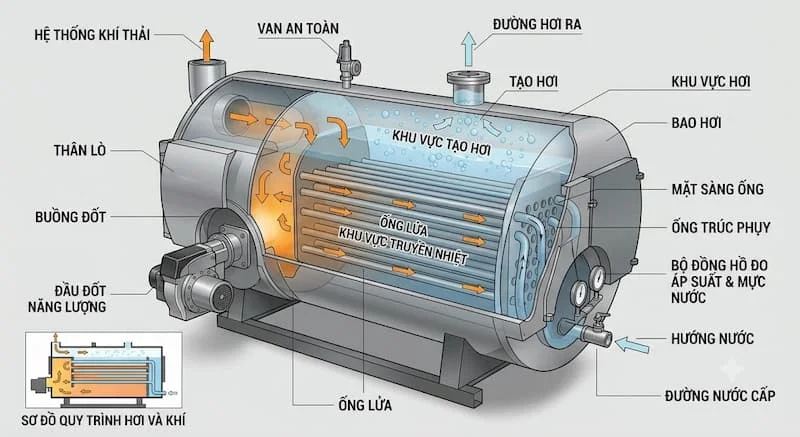

Nguyên lý hoạt động của lò hơi công nghiệp

Về bản chất, lò công nghiệp hoạt động dựa trên quá trình trao đổi nhiệt khép kín, biến đổi hóa năng từ nhiên liệu thành nhiệt năng của hơi nước qua các bước chính:

• Cấp nước và nhiên liệu: Nước qua xử lý được bơm áp lực cao đưa vào thân lò. Đồng thời, hệ thống cấp nhiên liệu tự động đưa gas, dầu, than hoặc biomass vào buồng đốt.

• Quá trình cháy và truyền nhiệt: Nhiên liệu cháy sinh ra dòng khí nóng có nhiệt độ rất cao. Dòng khí này di chuyển qua các bề mặt truyền nhiệt (vách vây, ống lửa hoặc vách ống nước).

• Sinh hơi: Nước nhận nhiệt từ bề mặt kim loại, sôi và hóa hơi. Hơi bay lên tách khỏi mặt nước tập trung tại bao hơi hoặc đỉnh lò.

• Phân phối và thu hồi: Hơi nước đạt áp suất cài đặt được dẫn qua hệ thống van phân phối tới nhà máy. Nước ngưng đọng lại sau quá trình sử dụng được thu hồi qua bẫy hơi về bình tích để tái sử dụng.

Hiệu suất của hệ thống lò hơi không chỉ phụ thuộc vào chủng loại nhiên liệu, mà còn chịu ảnh hưởng trực tiếp bởi diện tích bề mặt truyền nhiệt, kỹ thuật tổ chức buồng đốt và khả năng thu hồi nhiệt thải từ khói bọt (qua bộ hâm nước, bộ sấy không khí).

Cấu tạo cơ bản của lò công nghiệp

Một hệ thống lò hơi hoàn chỉnh được hợp thành từ nhiều cụm thiết bị phức tạp, có thể chia thành hai nhóm chính:

Các bộ phận cốt lõi

• Thân/Bao hơi (Shell/Drum): Chi tiết chịu áp lực chính, chứa nước và khoảng trống tích hơi.

• Buồng đốt (Combustion Chamber): Nơi diễn ra quá trình cháy nhiên liệu, thiết kế tối ưu cho từng dạng nhiên liệu (ghi xích, ghi tĩnh, béc phun).

• Bề mặt truyền nhiệt: Hệ thống ống lửa hoặc ống nước nhằm tối đa hóa diện tích tiếp xúc giữa khí nóng và nước.

• Bộ hâm nước & Bộ sấy không khí: Thiết bị tận dụng nhiệt dư từ khói thải để sấy nóng nước cấp và không khí cấp vào buồng đốt, tăng hiệu suất lò.

Thiết bị phụ trợ và an toàn

• Bơm cấp nước cao áp: Đảm bảo duy trì mực nước an toàn trong lò liên tục.

• Hệ thống van an toàn & Van xả đáy: Tự động xả hơi khi quá áp và loại bỏ cặn bẩn tích tụ dưới đáy lò.

• Đồng hồ áp suất & Cảm biến mực nước: Thiết bị giám sát trạng thái vận hành thời gian thực.

• Hệ thống xử lý khí thải: Bộ lọc bụi xyclon, lọc bụi túi vải hoặc tháp dập bụi giúp đảm bảo tiêu chuẩn môi trường.

Các loại lò hơi công nghiệp phổ biến

1. Phân loại theo loại nhiên liệu sử dụng

• Lò hơi đốt gas: Sử dụng LPG, CNG, LNG. Thiết bị vận hành hoàn toàn tự động, hiệu suất cao (>90%), cực kỳ sạch sẽ, không phát sinh tro xỉ nhưng chi phí nhiên liệu biến động theo thị trường.

• Lò hơi đốt dầu: Dùng dầu DO, FO. Khả năng gia nhiệt nhanh, công suất linh hoạt, thích hợp cho các khu vực chưa có hạ tầng đường ống gas.

• Lò hơi đốt than: Dùng than đá, than cám. Chi phí nhiên liệu đầu vào thấp, thích hợp cho nhà máy phụ tải lớn nhưng đòi hỏi diện tích mặt bằng rộng cho kho bãi và hệ thống xử lý khí thải phức tạp.

• Lò hơi biomass: Sử dụng phụ phẩm nông - lâm nghiệp (viên nén gỗ, dăm bào, trấu, vỏ hạt điều). Đây là giải pháp xanh, giảm lượng xả thải carbon và tối ưu chi phí vận hành cho các vùng có nguồn sinh khối dồi dào.

2. Phân loại theo kết cấu công nghệ

• Lò hơi ống lửa (Fire-tube Boiler): Khí nóng chạy bên trong các ống, nước bao bọc xung quanh ống. Phù hợp cho quy mô công suất nhỏ và vừa với áp suất làm việc dưới 20 bar.

• Lò hơi ống nước (Water-tube Boiler): Nước chảy bên trong các ống, khí nóng bao bọc bên ngoài. Cấu trúc này chịu được áp suất rất cao và khả năng sinh hơi cực nhanh, chuyên dùng cho các nhà máy công nghiệp nặng.

Các thông số kỹ thuật quan trọng của lò công nghiệp

Khi đánh giá và lựa chọn thiết bị, doanh nghiệp cần làm rõ các thông số kỹ thuật cơ bản sau:

Việc tính toán đúng công suất lò hơi giúp hệ thống luôn hoạt động ở dải tải tối ưu (70% - 80% công suất thiết kế), tránh tình trạng chạy thừa tải gây lãng phí nhiên liệu hoặc thiếu tải làm đứt quãng dây chuyền.

So sánh lò hơi ống lửa và lò hơi ống nước

Không có loại lò hơi nào "tốt nhất", chỉ có loại thiết bị phù hợp nhất với nhu cầu áp suất, công suất và ngân sách đầu tư của nhà máy.

Vì sao phải xử lý nước cấp cho lò hơi?

Nước cấp chưa qua xử lý chứa nhiều khoáng chất hòa tan như Ca2+, Mg2+, SiO2 và các khí hòa tan (O2, CO2). Khi đun sôi ở nhiệt độ cao trong lò công nghiệp, các chất này sẽ gây ra hàng loạt sự cố nghiêm trọng:

• Tạo cáu cặn: Cáu cặn bám chặt vào vách ống làm giảm khả năng truyền nhiệt. Chỉ cần lớp cặn dày 1mm có thể gây lãng phí từ 2% - 5% nhiên liệu.

• Gây über-heating (Phồng nổ ống): Do cặn cách nhiệt, kim loại thành ống bị quá nhiệt, mềm đi và dẫn đến nguy cơ nổ ống lò.

• Ăn mòn kim loại: Khí O2 hòa tan gây ăn mòn rỗ vách lò, làm giảm tuổi thọ thiết bị.

Do đó, một hệ thống xử lý nước lò hơi tiêu chuẩn (bao gồm bộ làm mềm nước, khử khí Deaerator và châm hóa chất ức chế cáu cặn) là bắt buộc phải có để bảo vệ an toàn cho hệ thống.

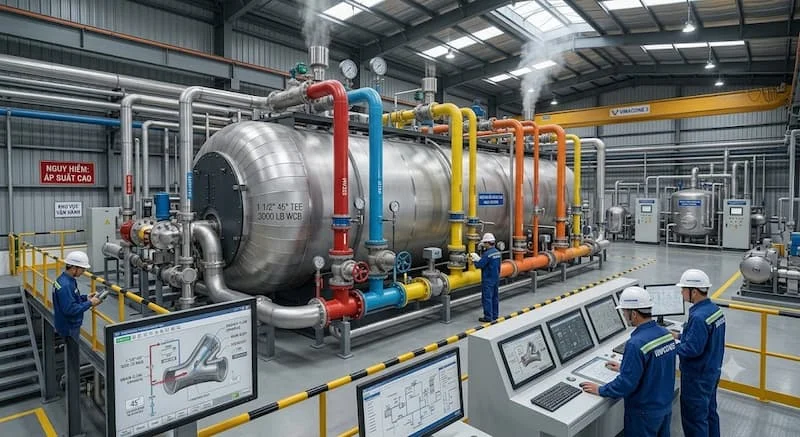

Lò hơi công nghiệp được sử dụng ở đâu?

Hơi nước từ lò hơi được ví như "mạch máu" năng lượng trong các khu công nghiệp:

• Ngành Thực phẩm & Đồ uống: Tiệt trùng thanh trùng sữa, hấp chín thực phẩm, nấu bia, cô đặc nước trái cây.

• Ngành Dệt nhuộm & Sợi: Gia nhiệt bể nhuộm, sấy khô vải, căng kéo định hình sợi.

• Ngành Dược phẩm & Y tế: Tiệt trùng dụng cụ, sấy khô nguyên liệu thuốc trong môi trường vô trùng.

• Ngành Giấy & Bao bì: Sấy khô bột giấy, gia nhiệt lô sấy trong máy làm giấy sóng.

• Ngành Hóa chất & Cao su: Gia nhiệt phản ứng, hấp lưu hóa cao su, chưng cất hóa chất.

Những sai lầm thường gặp khi lựa chọn lò hơi

• Chọn công suất quá lớn so với nhu cầu: Tốn chi phí đầu tư ban đầu, lò thường xuyên chạy non tải dẫn đến hiệu suất sụt giảm severe.

• Chỉ quan tâm giá mua ban đầu: Bỏ qua chỉ số TCO (Tổng chi phí sở hữu). Một chiếc lò hơi giá rẻ nhưng tiêu hao nhiên liệu cao sẽ ngốn chi phí gấp nhiều lần tiền mua lò chỉ sau 2-3 năm vận hành.

• Coi nhẹ hệ thống xử lý nước: Nhằm tiết kiệm chi phí lắp đặt ban đầu, nhiều doanh nghiệp dùng nước thô khiến lò hư hỏng nặng chỉ sau thời gian ngắn sử dụng.

• Không tính đến nguồn cung nhiên liệu địa phương: Chọn lò đốt biomass ở nơi không có nguồn phụ phẩm nông nghiệp khiến chi phí vận chuyển tăng vọt.

Cách chọn lò hơi công nghiệp phù hợp

Để lựa chọn được hệ thống tối ưu nhất, chủ đầu tư nên tuân thủ quy trình 7 bước tiêu chuẩn:

1. Xác định tổng nhu cầu hơi: Tính toán lượng hơi tiêu thụ cực đại (Peak load) và trung bình của toàn nhà máy.

2. Xác định thông số áp suất & nhiệt độ: Dựa vào thiết bị công nghệ cần dùng hơi để chọn áp suất làm việc phù hợp.

3. Đánh giá nguồn nhiên liệu khả thi: So sánh giá trị nhiệt dung và nguồn cung của Gas, Dầu, Than, Biomass tại khu vực đặt nhà máy.

4. Tính toán chi phí vòng đời (LCC): Đánh giá cân bằng giữa chi phí mua sắm (CAPEX) và chi phí nhiên liệu/bảo trì hàng năm (OPEX).

5. Khảo sát giải pháp xử lý nước: Xác định chất lượng nước đầu vào để thiết kế hệ thống lọc/làm mềm tương ứng.

6. Quy hoạch mặt bằng lắp đặt: Đảm bảo không gian cho lò, kho chứa nhiên liệu, hệ thống lọc bụi và đường giao thông vận chuyển.

7. Đảm bảo tính pháp lý: Lựa chọn đơn vị sản xuất đạt tiêu chuẩn chế tạo thiết bị áp lực và có đầy đủ hồ sơ kiểm định an toàn.

Checklist vận hành và bảo trì lò hơi

Kiểm tra hàng ngày (Trước & Trong khi vận hành)

•  Kiểm tra mực nước hiển thị trên ống thủy.

•  Kiểm tra áp suất vận hành trên đồng hồ.

•  Đảm bảo hệ thống cấp nhiên liệu hoạt động trơn tru.

•  Thực hiện xả đáy định kỳ để loại bỏ cặn bẩn.

•  Kiểm tra hoạt động của van an toàn bằng tay.

Bảo trì định kỳ (Hàng tháng & Hàng năm)

•  Vệ sinh bụi tro bám trên bề mặt truyền nhiệt.

•  Kiểm tra, căn chỉnh béc phun hoặc hệ thống ghi đốt.

•  Kiểm tra độ dày thành ống và soi cặn bên trong thân lò.

•  Hiệu chuẩn cảm biến áp suất, nhiệt độ và các rơ-le an toàn.

•  Kiểm định an toàn thiết bị áp lực theo quy định của nhà nước.

Câu hỏi thường gặp về lò công nghiệp

1. Lò hơi công nghiệp là gì?

Lò công nghiệp là thiết bị áp lực chuyển hóa năng lượng từ nhiên liệu thành nhiệt năng của hơi nước, cung cấp nhiệt cho các quy trình sản xuất công nghiệp.

2. Lò hơi công nghiệp sử dụng những loại nhiên liệu nào?

Lò hơi có thể sử dụng đa dạng nhiên liệu như gas (LPG/CNG), dầu (DO/FO), than đá, điện hoặc nhiên liệu sinh khối biomass (trấu, viên nén, dăm gỗ).

3. Nên chọn lò hơi ống lửa hay ống nước?

Nên chọn lò hơi ống lửa cho nhu cầu công suất nhỏ/vừa với áp suất dưới 20 bar. Ngược lại, lò hơi ống nước phù hợp cho các nhà máy cần công suất lớn và áp suất làm việc cao.

4. Vì sao phải xử lý nước trước khi đưa vào lò hơi?

Xử lý nước giúp loại bỏ khoáng chất gây cáu cặn và khí hòa tan gây ăn mòn, đảm bảo hiệu suất truyền nhiệt và ngăn ngừa nguy cơ phồng nổ ống lò.

5. Làm thế nào để chọn công suất lò hơi phù hợp?

Doanh nghiệp cần tổng hợp công suất tiêu thụ hơi của tất cả các thiết bị, tính đến hệ số đồng thời và dự phòng từ 10% - 15% cho việc mở rộng sản xuất.

Lựa chọn lò công nghiệp phù hợp giúp tối ưu sản xuất

Đầu tư lò công nghiệp là một quyết định quan trọng ảnh hưởng trực tiếp đến hiệu quả vận hành và năng lực cạnh tranh của doanh nghiệp. Một hệ thống lò hơi tốt không chỉ cần đáp ứng đủ lượng hơi với áp suất ổn định mà còn phải đảm bảo tiêu chí tiết kiệm nhiên liệu, an toàn tuyệt đối và thân thiện với môi trường lò hơi công nghiệp.
