ARI Strainer Là Gì? Cấu Tạo, Thông Số Và Cách Chọn

Vì sao cần sử dụng ARI Strainer trong hệ thống đường ống?

Trong bất kỳ hệ thống đường ống công nghiệp nào, dòng môi chất (nước, hơi nước, khí nén hay hóa chất) hiếm khi đạt độ tinh khiết hoàn hảo. Quá trình thi công, ăn mòn tự nhiên hoặc bảo trì định kỳ thường để lại vô số tạp chất cơ học như xỉ hàn, rỉ sét, mạt kim loại và cặn bẩn.

Nếu không được loại bỏ kịp thời, những hạt rắn này sẽ di chuyển tự do với tốc độ cao, va đập hoặc mắc kẹt vào các thiết bị đắt tiền phía sau như van điều khiển, van giảm áp, bơm, đồng hồ đo lưu lượng hay bộ trao đổi nhiệt. Hậu quả là làm kẹt đĩa van, trầy xước bề mặt làm kín, gây rò rỉ, sụt giảm hiệu suất và khiến nhà máy phải dừng hoạt động đột ngột để sửa chữa.

Để giải quyết triệt để bài toán rủi ro này, việc lắp đặt bộ lọc cặn ARI lọc là giải pháp tối ưu và bắt buộc. Vậy ARI lọc hoạt động theo cơ chế nào, có những thông số kỹ thuật gì cần lưu ý và làm thế nào để chọn đúng thiết bị phù hợp cho hệ thống?

ARI Strainer là gì?

ARI lọc là thiết bị lọc cơ học được sản xuất bởi thương hiệu ARI-Armaturen (Đức), được lắp đặt trên hệ thống đường ống nhằm giữ lại các hạt rắn, cặn bẩn và tạp chất trong dòng môi chất, qua đó bảo vệ an toàn cho các thiết bị công nghệ nằm ở phía sau.

Thuật ngữ "Strainer" trong ngành cơ lưu chất được hiểu là bộ lọc thô cơ học. Khác với các loại van công nghiệp có nhiệm vụ đóng/mở hoặc điều tiết lưu lượng, ARI lọc đóng vai trò là một "lá chắn" bảo vệ tĩnh.

Thiết bị thường được ưu tiên lắp đặt ở vị trí trước các thiết bị nhạy cảm với cặn bẩn. Nhờ cấu tạo chắc chắn, khả năng chịu áp suất - nhiệt độ cao và tính linh hoạt trong việc tháo lắp vệ sinh, dòng van lọc cặn ARI Armaturen đã trở thành tiêu chuẩn kỹ thuật trong nhiều nhà máy sản xuất hiện đại.

Cấu tạo và nguyên lý hoạt động của ARI Strainer

Cấu tạo chi tiết

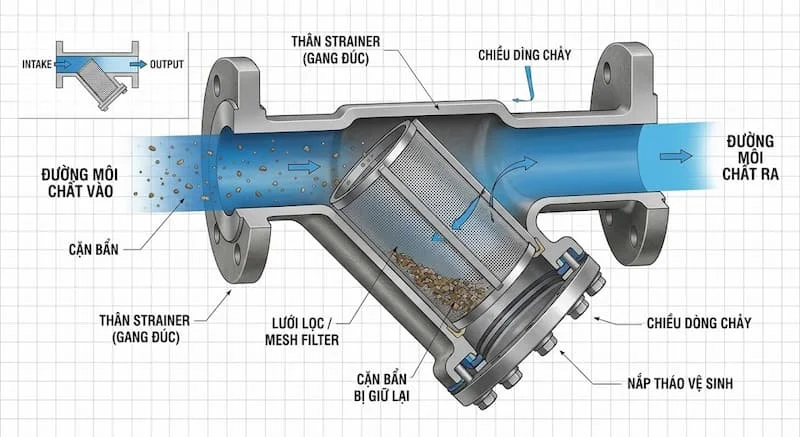

Một bộ lọc ARI lọc tiêu chuẩn (thường ở dạng y-strainer) bao gồm các bộ phận cốt lõi:

• Thân bộ lọc (Body): Được đúc từ gang, thép đúc hoặc thép không gỉ, chịu lực cơ học và áp suất của hệ thống.

• Lưới lọc (Screen/Mesh): Làm bằng thép không gỉ (Stainless Steel), dạng hình trụ đặt nghiêng trong nhánh lọc, là bộ phận trực tiếp giữ lại cặn bẩn.

• Nắp tháo lưới (Cover/Cap): Cho phép kỹ thuật viên dễ dàng tháo rời để vệ sinh hoặc thay thế lưới lọc.

• Nút xả cặn (Drain Plug): Tích hợp trên nắp tháo, dùng để xả cặn nhanh hoặc gắn van xả tự động.

• Gioăng làm kín (Gasket): Đảm bảo làm kín tuyệt đối giữa thân van và nắp tháo, ngăn ngừa rò rỉ môi chất.

Nguyên lý hoạt động

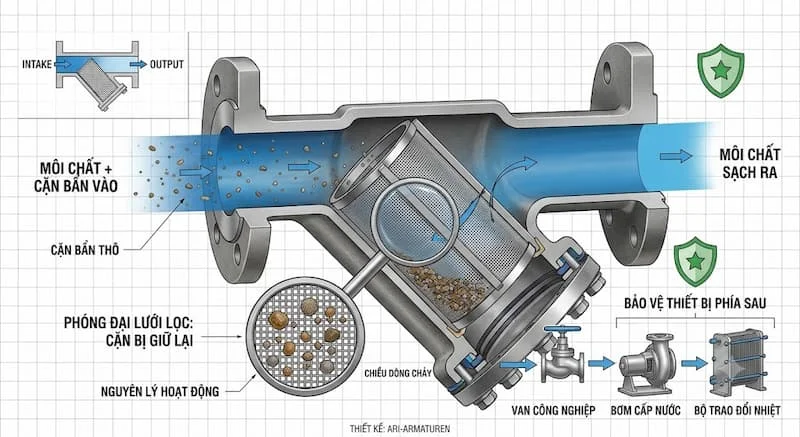

Khi dòng môi chất đi vào đường ống của ARI lọc , dòng chảy bị đổi hướng nhẹ và buộc phải đi qua lòng lưới lọc từ trong ra ngoài (hoặc từ ngoài vào trong tùy thiết kế).

• Tạp chất rắn có kích thước lớn hơn mắt lưới (mesh size) sẽ bị cản lại và rơi xuống phần khoang chứa cặn bên dưới.

• Môi chất sạch tiếp tục lưu thông qua các lỗ lưới và đi ra đầu xả để đến các thiết bị phía sau.

Kích thước mắt lưới quyết định trực tiếp đến khả năng giữ hạt. Lưới quá nhỏ sẽ làm tăng trở lực và gây tổn thất áp suất (chênh áp), trong khi lưới quá lớn lại không loại bỏ được các hạt cặn nguy hại. Khi cặn tích tụ nhiều, chênh áp giữa đầu vào và đầu ra sẽ tăng lên, phát tín hiệu yêu cầu kỹ thuật viên cần tiến hành xả cặn hoặc vệ sinh lưới.

ARI Strainer có những loại nào?

Để đáp ứng các điều kiện làm việc đa dạng, ARI Armaturen thiết kế các dòng bộ lọc đường ống theo nhiều tiêu chí:

Phân loại theo cấu tạo và hướng dòng

• Y-Strainer (Lọc Y): Cấu hình phổ biến nhất với nhánh chứa lưới lọc nghiêng một góc khoảng 45° so với thân chính. Thiết kế này tạo ra trở lực dòng chảy thấp, tối ưu không gian lắp đặt trên cả đường ống ngang và ống đứng (dòng chảy hướng xuống).

• Basket/T-Strainer (Lọc giỏ/Lọc chữ T): Thường dùng cho các đường ống kích thước lớn hoặc hệ thống có lượng cặn cao, cho phép chứa dung lượng cặn lớn hơn và dễ vệ sinh hơn.

Phân loại theo phương thức kết nối

• Nối bích (Flanged Connection): Tiêu chuẩn DIN/EN hoặc ANSI, phù hợp cho các đường ống công nghiệp trung bình và lớn (từ DN15 đến DN300+), dễ tháo lắp và chịu áp lực cao.

• Nối ren (Threaded Connection): Dành cho các đường ống nhỏ, áp suất làm việc vừa phải.

• Nối hàn (Butt-weld / Socket-weld): Sử dụng trong các hệ thống áp suất và nhiệt độ cực cao, yêu cầu độ kín khít tuyệt đối.

Phân loại theo vật liệu chế tạo

• Thân gang đúc / gang cầu (Cast Iron / Ductile Iron): Dùng phổ biến cho môi chất nước, hơi nước áp suất thấp.

• Thân thép đúc (Cast Steel - WCB/GS-C25): Thích hợp cho hệ thống hơi nước nhiệt độ cao, dầu truyền nhiệt và khí nén.

• Thân inox (Stainless Steel - CF8M/1.4408): Dùng cho môi chất ăn mòn, hóa chất, hoặc ứng dụng vi sinh trong thực phẩm, dược phẩm.

Thông số kỹ thuật cần quan tâm khi chọn ARI Strainer

Việc lựa chọn đúng bộ lọc cặn ARI lọc đòi hỏi phải đối chiếu chính xác các thông số vận hành với tài liệu catalogue của nhà sản xuất:

Vì sao kích thước mắt lưới của ARI lọc quan trọng?

Kích thước mắt lưới (Mesh Size hoặc Screen Aperture) là yếu tố kỹ thuật then chốt quyết định hiệu quả làm việc của ARI lọc . Một quan niệm sai lầm phổ biến trong vận hành là: "Lưới lọc càng mịn (mắt lưới càng nhỏ) thì bộ lọc càng tốt".

Trong thực tế, việc chọn kích thước mắt lưới luôn là sự cân bằng giữa độ sạch môi chất và độ sụt áp của hệ thống:

• Mắt lưới quá nhỏ: Bắt giữ được các hạt cặn cực mịn, nhưng sẽ làm tăng trở lực dòng chảy, gây tổn thất áp suất cao (Differential Pressure - $\Delta P$ ). Lưới cũng sẽ rất mau bị bít tắc, đòi hỏi tần suất dừng máy để vệ sinh liên tục.

• Mắt lưới quá lớn: Trở lực dòng chảy nhỏ, cặn đọng chậm, nhưng các hạt tạp chất nhỏ nguy hại có thể chui qua và phá hủy các thiết bị nhạy cảm phía sau.

Do đó, chọn kích thước mắt lưới cho ARI lọc phải dựa vào yêu cầu kỹ thuật của thiết bị cần bảo vệ (ví dụ: van điều khiển yêu cầu độ sạch cao hơn van chặn thông thường) và độ nhớt của môi chất.

So sánh ARI lọc với lọc tinh và các thiết bị lọc khác

Để thiết kế hệ thống tối ưu, người kỹ sư cần phân biệt rõ vai trò của ARI lọc (lọc thô mechanical) so với các công nghệ lọc tinh khác:

ARI lọc đóng vai trò là "lá chắn vòng ngoài" giúp kéo dài tuổi thọ cho các bộ lọc tinh phía sau, tránh việc lõi lọc tinh bị nghẹt quá nhanh bởi các cặn thô.

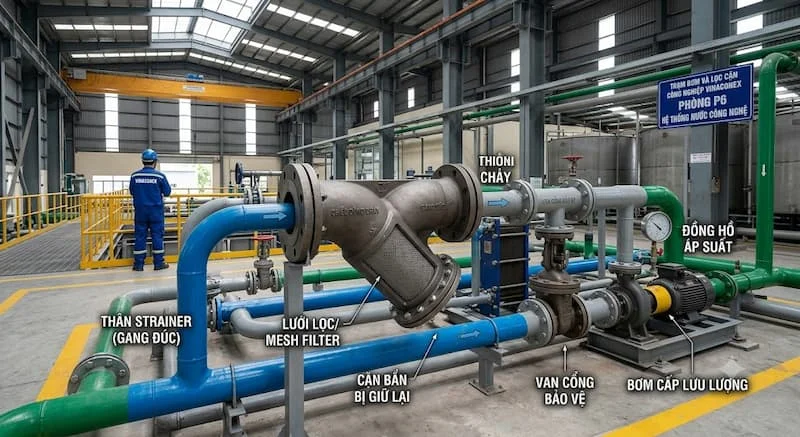

Vì sao nên lắp ARI lọc trước van, bơm và thiết bị trao đổi nhiệt?

Việc đặt ARI lọc đúng vị trí mang lại giá trị kinh tế và độ an toàn rất lớn cho toàn hệ thống:

• Trước van điều khiển & van giảm áp: Khe hở làm việc giữa đĩa van và gờ van rất nhỏ. Cặn bẩn chèn vào sẽ làm kẹt cơ cấu truyền động, rách màng van hoặc làm mài mòn bề mặt sealing khiến van không thể đóng kín.

• Trước bơm công nghiệp: Ngăn ngừa đá, mạt sắt đi vào buồng bơm làm vỡ cánh quạt, xước phớt cơ khí (mechanical seal) và gây kẹt cốt bơm.

• Trước thiết bị trao đổi nhiệt (Heat Exchanger): Các khe hở truyền nhiệt trong bộ trao đổi nhiệt dạng tấm rất hẹp. Rác và cặn bám sẽ làm giảm hệ số truyền nhiệt, gây tắc nghẽn cục bộ và làm tăng chi phí năng lượng.

• Trước đồng hồ đo lưu lượng (Flow meter): Bảo vệ cánh quạt hoặc các cảm biến đo đếm khỏi va đập cơ học, đảm bảo độ chính xác của phép đo.

ARI lọc được sử dụng ở đâu?

Dòng sản phẩm ARI lọc (đặc biệt là series ARI-FILTER) xuất hiện phổ biến trong nhiều ngành công nghiệp:

• Hệ thống hơi nước & Nước nóng (Steam & Thermal Oil): Lắp đặt trong nhà máy nhiệt điện, dệt nhuộm, may mặc, chế biến gỗ, thực phẩm để lọc cặn xỉ trong đường ống hơi.

• Hệ thống HVAC & Chiller: Lọc cặn trong tuyến nước lạnh (Chilled water), nước cấp tháp hạ nhiệt để bảo vệ máy chillers và bơm tuần hoàn.

• Nhà máy Hóa chất & Dược phẩm: Sử dụng các model ARI lọc bằng inox để chống ăn mòn và đảm bảo tiêu chuẩn vệ sinh.

• Hệ thống Cấp thoát nước & Dầu khí: Bảo vệ các cụm van giảm áp trung tâm và trạm đo đếm.

Những sai lầm thường gặp khi chọn và lắp ARI lọc

•  Chọn theo kích thước đường ống (DN) mà bỏ qua lưu lượng: Chọn strainer bằng đúng DN của ống nhưng không kiểm tra hệ số Kvs có thể dẫn đến hiện tượng sụt áp vượt mức cho phép.

   Lắp ngược hướng dòng chảy: Trên thân ARI lọc luôn có mũi tên chỉ hướng dòng chảy (Flow Direction). Lắp ngược sẽ khiến cặn đọng sai vị trí, không thể xả cặn và làm rách lưới lọc.

•  Lắp Y-Strainer đứng nhưng dòng chảy đi từ dưới lên: Khi dòng chảy đi lên, cặn bị giữ lại sẽ rơi ngược xuống đoạn ống bên dưới chứ không đi vào khoang chứa cặn của bộ lọc.

•  Bỏ qua việc theo dõi chênh áp: Không lắp đồng hồ đo áp suất trước và sau strainer khiến kỹ thuật viên không biết khi nào lưới bị tắc để vệ sinh.

   Quên không gian tháo lắp khi thi công: Lắp bộ lọc quá sát tường hoặc sát các đường ống khác khiến việc rút lưới lọc ra ngoài để vệ sinh gặp khó khăn.

Cách chọn ARI lọc phù hợp

Để lựa chọn chính xác model ARI lọc cho dự án, bạn nên thực hiện theo 7 bước tiêu chuẩn:

1. Xác định môi chất: Nước, hơi nước bão hòa, dầu truyền nhiệt, khí nén hay hóa chất ăn mòn?

2. Xác định thông số vận hành: Áp suất làm việc tối đa (bar) và Nhiệt độ vận hành tối đa (°C).

3. Xác định kích thước & Kiểu kết nối: DN bao nhiêu? Nối bích tiêu chuẩn DIN/ANSI hay nối ren/hàn?

4. Tính toán lưu lượng & Sụt áp: Kiểm tra bảng Kvs của sản phẩm để đảm bảo độ sụt áp qua lọc nằm trong khoảng cho phép

5. Chọn vật liệu thân van: Gang đúc (JL1040), Gang cầu (JS1025), Thép đúc (1.0619) hay Inox (1.4408).

6. Chọn kích thước mắt lưới (Mesh): Xác định độ mịn cần lọc dựa trên thiết bị cần bảo vệ phía sau.

7. Đối chiếu Catalogue ARI Armaturen: Tra cứu chính xác mã model, bảng Pressure-Temperature Rating chính hãng trước khi đặt hàng.

Checklist lắp đặt và bảo trì ARI lọc

Trước và trong khi lắp đặt

•  Kiểm tra thân van, đảm bảo không có dị vật bên trong khoang lọc.

   Đối chiếu mũi tên hướng dòng chảy trên thân van với chiều di chuyển của môi chất.

•  Đảm bảo nhánh chứa lưới lọc hướng xuống dưới (đối với đường ống ngang).

•  Định vị đủ khoảng trống phía dưới nắp tháo để rút lưới lọc ra dễ dàng.

•  Siết đều các bulong mặt bích theo hình đối xứng để tránh làm biến dạng thân van.

Vận hành và bảo trì định kỳ

•  Giám sát chỉ số chênh áp trước và sau ARI lọc .

•  Thực hiện xả cặn định kỳ qua nút xả cặn (Drain Plug).

•  Cách ly van, xả hết áp suất và hạ nhiệt độ hệ thống trước khi mở nắp tháo lưới.

•  Rửa sạch lưới lọc Edelstahl bằng khí nén hoặc bàn chải mềm, kiểm tra xem lưới có bị rách hay mài mòn không.

•  Thay mới gioăng làm kín nắp tháo mỗi khi tiến hành bảo trì đại tu.

Câu hỏi thường gặp về ARI lọc

1. ARI Strainer là gì?

ARI lọc là dòng bộ lọc cặn cơ học do hãng ARI-Armaturen (Đức) sản xuất, dùng để giữ lại cặn bẩn, xỉ hàn và tạp chất nhằm bảo vệ van, bơm và thiết bị trên đường ống.

2. ARI lọc có dùng được cho hệ thống hơi nóng không?

Có. Các dòng ARI lọc bằng thép đúc hoặc inox có khả năng chịu nhiệt độ lên đến trên 350°C và áp suất PN40, chuyên dụng cho hệ thống hơi bão hòa và dầu truyền nhiệt.

3. Tần suất vệ sinh lưới lọc ARI lọc là bao lâu?

Tần suất phụ thuộc vào độ sạch của môi chất. Trong giai đoạn mới chạy thử hệ thống (Commissioning), cần vệ sinh sau 24-48 giờ vận hành. Khi hệ thống đã ổn định, vệ sinh định kỳ theo lịch bảo trì hoặc khi đồng hồ đo chênh áp tăng cao.

4. Kích thước mắt lưới chuẩn của ARI lọc là bao nhiêu?

Thông thường, nhà sản xuất trang bị lưới tiêu chuẩn có kích thước mắt lưới từ 0.5mm đến 0.8mm. Tuy nhiên, người dùng có thể đặt hàng các cấp độ lưới mịn hơn (0.25mm) hoặc thô hơn (1.2mm - 2.0mm) tùy nhu cầu.

5. Lắp đặt ARI lọc trên đường ống đứng có được không?

Được, với điều kiện hướng dòng chảy phải đi từ trên xuống dưới. Điều này đảm bảo cặn bẩn bị giữ lại sẽ rơi và tích tụ đúng vào khoang chứa cặn của nhánh lọc.

Chọn ARI lọc đúng thông số để bảo vệ hệ thống

Việc trang bị ARI lọc là khoản đầu tư thông minh và tiết kiệm nhất để bảo vệ toàn bộ tài sản thiết bị trên đường ống công nghiệp. Lựa chọn đúng thiết bị không chỉ giúp hệ thống vận hành liên tục, an toàn mà còn giảm thiểu tối đa chi phí dừng máy sửa chữa ngoài kế hoạch ari strainer.
