Cút Nối Ren Trong Là Gì? Cấu Tạo, Kích Thước Và Cách Chọn

Cút nối ren trong – Phụ kiện nhỏ nhưng ảnh hưởng lớn đến hệ thống đường ống

Trong thi công và lắp đặt hệ thống đường ống công nghiệp lẫn dân dụng, tuyến ống hiếm khi đi theo một đường thẳng tuyệt đối. Việc chuyển hướng dòng chảy để né tránh chướng ngại vật hay kết nối các thiết bị phụ trợ là yêu cầu bắt buộc. Nếu không có các linh kiện chuyển hướng chuyên dụng, toàn bộ thiết kế hệ thống sẽ bị gián đoạn và vô cùng phức tạp.

Một trong những phụ kiện quan trọng bậc nhất giúp giải quyết bài toán này chính là cút ren trong. Tuy có kích thước nhỏ bé và cấu tạo đơn giản, nhưng phụ kiện này lại giữ vai trò quyết định đến tính liên tục, độ kín khít và độ an toàn của toàn bộ tuyến ống.

Chỉ một sai sót nhỏ như chọn sai loại ren, vượt quá ngưỡng chịu áp hoặc dùng vật liệu không tương thích với môi chất, mối nối sẽ nhanh chóng bị rò rỉ. Hậu quả là làm thất thoát lưu chất, gây hư hỏng máy móc xung quanh và tốn kém chi phí sửa chữa.

Do đó, việc hiểu rõ cấu tạo, thông số kỹ thuật cũng như tiêu chí lựa chọn cút ren trong sẽ giúp các kỹ sư và thợ thi công tối ưu hóa quy trình lắp đặt, đảm bảo hệ thống vận hành bền bỉ theo thời gian.

Cút nối ren trong là gì?

Cút ren trong (tiếng Anh: Female Threaded Elbow) là phụ kiện đường ống cơ khí dùng để nối hai đoạn ống hoặc phụ kiện ở một góc nhất định (phổ biến nhất là 90° hoặc 45°), trong đó các đầu kết nối được gia công tiện ren ở phía bên trong thân phụ kiện.

Đoạn ren bên trong này được thiết kế theo tiêu chuẩn kỹ thuật nghiêm ngặt nhằm khớp nối hoàn hảo với các thiết bị hoặc đầu ống có ren nằm ở phía ngoài (ren ngoài).

Khác với các phương pháp nối ống cố định như hàn nhiệt hay hàn bích, cút ren trong mang lại tính linh hoạt rất cao. Phụ kiện cho phép tháo lắp nhanh chóng, cực kỳ thuận tiện cho công tác bảo trì, thay thế thiết bị định kỳ mà không làm ảnh hưởng đến cấu trúc tổng thể của đường ống.

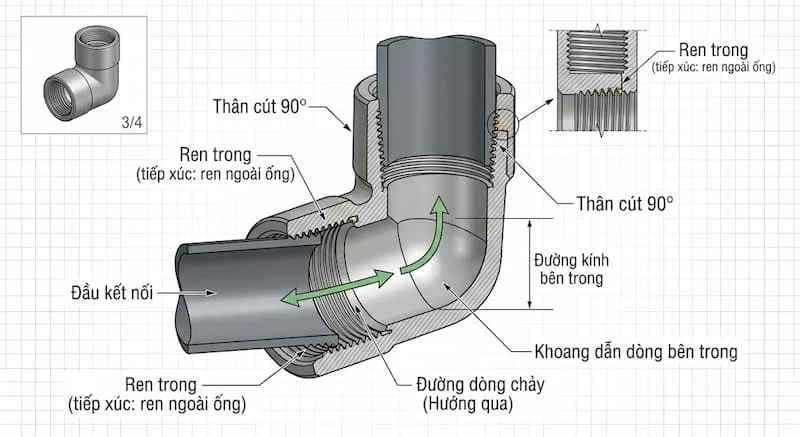

Cấu tạo và nguyên lý kết nối của cút nối ren trong

Cấu tạo chi tiết

Một cút ren trong tiêu chuẩn có cấu tạo đơn giản nhưng đòi hỏi độ chính xác cơ khí cao:

• Thân cút: Được đúc hoặc gia công từ các vật liệu như inox, đồng, thép, nhựa. Thân cút định hình góc chuyển hướng (thường là 90° hoặc 45°) và chịu lực cơ học chính.

• Đầu kết nối ren trong: Khu vực lòng trong được tiện bước ren đồng đều (có thể là hai đầu ren trong hoặc một đầu ren trong - một đầu ren ngoài).

• Bề mặt vát & Gờ làm kín: Phần tiếp giáp giúp định hướng bước ren khi bắt đầu vặn, giảm nguy cơ trượt hoặc lệch ren.

Nguyên lý kết nối và tạo độ kín

Nguyên lý hoạt động của cút ren trong dựa trên cơ chế liên kết bước ren (screw thread connection). Khi vặn đầu ren ngoài vào ren trong của cút, các gờ ren sẽ ăn khớp với nhau theo lực xoắn cơ học, giữ hai chi tiết dính chặt.

Tuy nhiên, do sai số gia công kim loại, giữa các gờ ren vẫn tồn tại những khe hở siêu nhỏ. Để đạt độ kín khít tuyệt đối:

• Môi chất áp thấp/trung bình: Sử dụng băng tan (PTFE tape) quấn quanh đầu ren ngoài trước khi vặn. Băng tan sẽ bị nén chặt vào khe hở ren, chặn đứng khả năng rò rỉ.

• Môi chất áp cao/nhiệt độ cao: Dùng keo khóa ren chuyên dụng hoặc keo làm kín anaerobics để lấp đầy các khoảng hở.

Lưu ý kỹ thuật: Luôn phải dùng đúng tiêu chuẩn ren (như BSPT, NPT). Việc cố tình dùng lực siết ép hai loại ren không cùng tiêu chuẩn sẽ làm vỡ bước ren, gây biến dạng cút và chắc chắn bị rò rỉ khi chịu áp lực.

Cút nối ren trong có những loại nào?

Để đáp ứng đa dạng yêu cầu vận hành trong các môi trường từ nước sạch, hóa chất cho đến khí nén cao áp, cút ren trong được phân loại theo các tiêu chí chính sau:

1. Phân loại theo vật liệu chế tạo

• Cút ren trong Inox (Inox 304, Inox 316): Chịu nhiệt tốt, khả năng chống ăn mòn hóa học xuất sắc. Rất được ưa chuộng trong các hệ thống thực phẩm, dược phẩm, hóa chất và nước sạch cao cấp.

• Cút ren trong Đồng (Brass): Khả năng gia công tốt, chống gỉ sét trong môi trường nước dân dụng, đường ống khí nén và thiết bị đo đạc.

• Cút  ren trong Thép (Carbon Steel / Galv. Steel): Chịu lực va đập và áp suất cơ học lớn, thường mạ kẽm để tăng độ bền, dùng trong các hệ thống dầu, khí và hệ thống PCCC.

• Cút ren trong Nhựa (PPR, PVC, HDPE): Trọng lượng nhẹ, chống ăn mòn axit/kiềm tốt, giá thành rẻ, thích hợp cho hệ thống nước sinh hoạt và xử lý nước thải.

2. Phân loại theo góc chuyển hướng

• Cút 90° (Cút vuông): Dòng phổ biến nhất, dùng để đổi hướng đường ống một góc vuông 90 độ.

• Cút 45° (Lếch/Cút chếch): Dùng để chuyển hướng góc xéo nhẹ 45 độ, giúp giảm tổn thất áp suất và giảm hiện tượng búa nước so với góc 90°.

3. Phân loại theo kiểu đầu kết nối

• Cút hai đầu ren trong: Cả hai đầu kết nối đều có ren nằm bên trong.

• Cút ren trong - ren ngoài (Cút đực cái / Street Elbow): Một đầu ren nằm bên trong, một đầu ren nằm bên ngoài, mang lại sự linh hoạt tối đa khi lắp trực tiếp vào van hoặc thiết bị khác mà không cần ống nối phụ.

Thông số cút nối ren trong cần quan tâm

Khi tra cứu catalogue hoặc đặt mua cút ren trong, người kỹ thuật cần nắm rõ các thông số kỹ thuật cốt lõi sau để tránh chọn sai sản phẩm:

Cảnh báo: Hai cút nối có cùng kích thước 1" (DN25) nhưng một loại dùng chuẩn ren NPT (Mỹ) và một loại dùng chuẩn BSPT (Châu Âu/Châu Á) sẽ KHÔNG THỂ vặn khớp hoàn toàn vào nhau. [chèn link: bang-quy-doi-kich-thuoc-duong-ong]

Cút ren trong khác gì cút ren ngoài và các phụ kiện khác?

Để tránh nhầm lẫn trong quá trình bóc tách dự toán và thi công, dưới đây là bảng so sánh khác biệt giữa cút ren trong với các phụ kiện nối ống thông dụng:

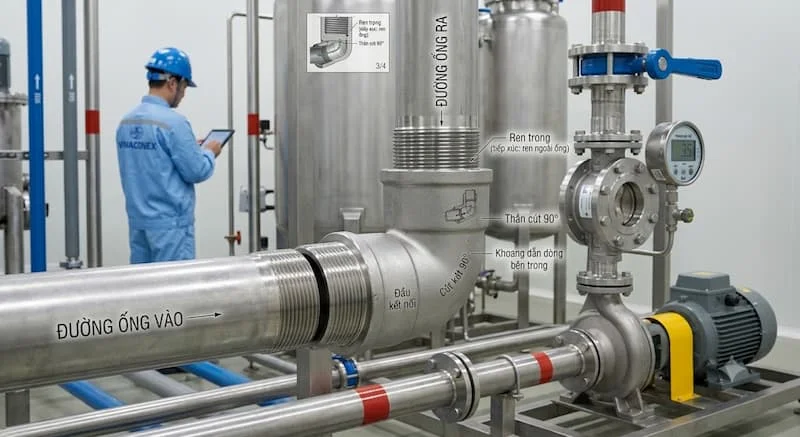

Cút ren trong được sử dụng ở đâu?

Nhờ tính tiện lợi và khả năng ứng dụng đa dạng, cút ren trong có mặt ở hầu hết các lĩnh vực kỹ thuật đường ống:

• Hệ thống cấp thoát nước & Sinh hoạt: Dùng để nối các đường ống dẫn nước sạch, kết nối ống nước với vòi rửa, bình nóng lạnh, thiết bị vệ sinh.

• Hệ thống Khí nén: Lắp đặt trong các nhà máy sản xuất để phân nhánh tuyến ống khí nén, nối ống với các bộ lọc đôi, van điện từ và xi lanh.

• Hệ thống PCCC & Chiller: Sử dụng cút ren trong bằng thép mạ kẽm hoặc inox để đi các đường ống nhánh chữa cháy tự động (Sprinkler) hoặc đường nước lạnh Chiller.

• Dây chuyền máy móc công nghiệp: Kết nối các cảm biến áp suất, đồng hồ nhiệt độ, van chặn, [van một chiều ren] vào tuyến ống dẫn dầu, dẫn hóa chất.

Những sai lầm thường gặp khi chọn cút ren trong

Rất nhiều sự cố rò rỉ và hỏng hóc hệ thống bắt nguồn từ những sai lầm tưởng chừng rất nhỏ dưới đây:

1. Chỉ quan tâm đến kích thước DN mà bỏ qua tiêu chuẩn ren: Rất nhiều thợ kỹ thuật mua cút ren 1/2" nhưng không kiểm tra là ren NPT hay BSP, dẫn đến việc chỉ siết được 1-2 vòng ren là bị kẹt.

2. Chọn sai vật liệu so với môi chất: Sử dụng cút ren trong bằng đồng hoặc thép mạ kẽm cho môi trường có hóa chất ăn mòn nhẹ, khiến cút bị thủng sau thời gian ngắn vận hành.

3. Dùng lực siết quá mạnh (Over-tightening): Cố sức dùng mỏ lết siết thật chặt với suy nghĩ "càng chặt càng kín". Điều này dễ làm nứt thân cút (đặc biệt là cút nhựa, cút đồng) hoặc làm tuột vỡ gờ ren.

4. Sử dụng sai vật liệu làm kín: Dùng băng tan mỏng cho hệ thống hơi nóng nhiệt độ cao khiến băng tan bị chảy, hoặc không dùng keo làm kín cho các tuyến ống khí nén áp lực cao.

5. Nhầm lẫn giữa cút ren trong và măng sông ren trong: Măng sông dùng để nối thẳng hai ống, không có khả năng đổi hướng dòng chảy như cút.

Cách chọn cút ren trong phù hợp

Để đảm bảo mua đúng phụ kiện, lắp đặt chuẩn xác ngay từ lần đầu tiên, hãy áp dụng quy trình chọn lựa 7 bước sau:

• Bước 1: Xác định chính xác kích thước đường ống cần nối (đo phi ngoài hoặc xem thông số DN/Inch).

• Bước 2: Xác định góc cần chuyển hướng cho đường ống (cần đổi hướng vuông góc 90° hay chếch 45°).

• Bước 3: Kiểm tra chuẩn ren của thiết bị hiện hữu (Chuẩn ren BSPT, BSPP hay NPT).

• Bước 4: Chọn vật liệu cút tương thích với môi chất (Nước dùng đồng/nhựa/inox; Hóa chất dùng Inox 316; Dầu/khí dùng thép/inox).

• Bước 5: Xác định áp suất làm việc tối đa của hệ thống để chọn cấp áp suất (PN10, PN16, Class 3000...).

• Bước 6: Kiểm tra dải nhiệt độ vận hành của môi chất.

• Bước 7: Lựa chọn thương hiệu và nhà cung cấp uy tín có đầy đủ chứng chỉ CO/CQ.

Hướng dẫn lắp đặt cút ren trong đúng cách

Quy trình lắp đặt chuẩn kỹ thuật

1. Vệ sinh bước ren: Dùng cọ thép hoặc khăn sạch lau sạch bụi bẩn, xỉ hàn, dầu mỡ bám trên ren trong của cút và ren ngoài của ống.

2. Thực hiện làm kín:

   • Nếu dùng băng tan (PTFE): Quấn băng tan theo chiều kim đồng hồ (thuận chiều vặn ren) từ 5 - 8 vòng tùy độ rơ của ren.

   • Nếu dùng keo làm kín: Bôi một lượng keo vừa đủ lên 2-3 bước ren đầu tiên của ren ngoài.

3. Bắt ren bằng tay: Đưa cút vào đầu ống, cẩn thận vặn bằng tay từ 2 - 3 vòng đầu tiên để đảm bảo ren đã ăn khớp chuẩn xác, không bị lệch trục.

4. Siết chặt bằng dụng cụ: Dùng cờ-lê hoặc mỏ lết phù hợp siết đủ lực. Khi cảm thấy lực cản tăng đều và cút đã xoay đến đúng hướng mong muốn thì dừng lại.

5. Thử áp & Kiểm tra: Cho môi chất chạy qua và tăng áp từ từ để kiểm tra xem mối nối có bị rấm rỉ nước/khí hay không.

Câu hỏi thường gặp về cút ren trong

Cút ren trong là gì?

Cút ren trong là phụ kiện đường ống dạng góc (45° hoặc 90°) có tiện ren ở mặt trong lòng cút, dùng để kết nối với các thiết bị hoặc đường ống có ren ngoài nhằm đổi hướng dòng chảy.

Ren BSPT và NPT của cút nối ren trong có vặn lẫn nhau được không?

Không nên vặn lẫn. Ren BSPT là ren côn chuẩn Anh (góc ren 55°), trong khi NPT là ren côn chuẩn Mỹ (góc ren 60°). Việc vặn lẫn sẽ làm hư bước ren và chắc chắn gây rò rỉ dưới áp lực.

Khi nào nên dùng cút nối ren trong bằng inox thay vì bằng đồng?

Nên chọn inox khi hệ thống làm việc với hóa chất, nước muối, hơi nóng nhiệt độ cao, hoặc trong các ngành chế biến thực phẩm, dược phẩm yêu cầu tiêu chuẩn vi sinh khắt khe.

Dùng băng tan quấn cút ren trong như thế nào là đúng?

Cần quấn băng tan vào đầu ren ngoài (đối tác của cút) theo chiều thuận kim đồng hồ. Quấn ngược chiều sẽ khiến băng tan bị bung và đùn ra ngoài khi vặn cút vào.

Chọn đúng cút ren trong để hệ thống vận hành ổn định

Tuy chỉ là một chi tiết phụ trợ, nhưng việc lựa chọn đúng cút ren trong đóng vai trò cực kỳ then chốt đối với độ bền và độ an toàn của toàn bộ hệ thống đường ống. Một mối nối ren chuẩn xác, làm từ vật liệu phù hợp sẽ giúp chống rò rỉ tuyệt đối, tối ưu chi phí bảo trì và tránh rủi ro dừng máy không đáng có cút nối ren trong.
