Van Bi 3 Chiều Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn

Trong thi công và vận hành hệ thống đường ống công nghiệp lẫn dân dụng, bài toán phân nhánh, trộn dòng hoặc điều hướng môi chất luôn đòi hỏi những thiết bị có độ linh hoạt cao. Van 3 chiều ra đời như một giải pháp kỹ thuật tối ưu, thay thế sự phức tạp của nhiều van 2 chiều truyền thống trên cùng một tuyến ống. Với khả năng điều hướng dòng chảy thông minh qua 3 cửa kết nối, phụ kiện này giúp tiết kiệm không gian lắp đặt, giảm điểm rò rỉ và tối ưu hóa quy trình điều khiển. Bài viết dưới đây sẽ phân tích chuyên sâu về cấu tạo, nguyên lý vận hành, sự khác biệt giữa van chữ T - chữ L và kinh nghiệm lựa chọn van 3 chiều chuẩn xác nhất.

Van bi 3 chiều – giải pháp điều hướng dòng chảy trong hệ thống đường ống

Hãy hình dung một hệ thống kỹ thuật gồm 3 nhánh đường ống kết nối tại một điểm giao nhau. Môi chất đi từ nhánh A không phải lúc nào cũng xả thẳng ra nhánh B, mà tùy thuộc vào chu trình vận hành, nó cần chuyển hướng sang nhánh C hoặc thậm chí phải trộn đều dòng chảy từ cả A và B trước khi đi ra C. Nếu xử lý bài toán này bằng các van hai đường độc lập, kỹ sư sẽ phải lắp đặt ít nhất từ 2 đến 3 bộ van riêng biệt, kéo theo chi phí vật tư tăng cao, tốn không gian và tiềm ẩn nhiều nguy cơ rò rỉ tại các mối nối.

Phụ kiện van 3 chiều ra đời để giải quyết triệt để bài toán phức tạp này. Nhờ cấu tạo viên bi van được khoan lỗ đặc biệt, thiết bị cho phép kỹ thuật viên chủ động điều hướng, phân phối hoặc cô lập các nhánh đường ống chỉ bằng một thao tác xoay duy nhất. Tuy nhiên, thực tế vận hành ghi nhận rất nhiều trường hợp hệ thống hoạt động sai công năng do người mua gặp phải các vấn đề nghiêm trọng:

• Nhầm lẫn giữa thiết kế chữ T (T-port) và chữ L (L-port) khiến dòng chảy không thể chuyển hướng đúng sơ đồ thiết kế.

• Chọn sai vật liệu thân van hoặc seat làm kín làm cho thiết bị bị ăn mòn rỗ, kẹt bi hoặc biến dạng dưới tác động của nhiệt độ và hóa chất.

• Bỏ qua áp suất chênh lệch và tiêu chuẩn kết nối, dẫn đến hiện tượng rò rỉ hoặc không thể kết nối với hệ thống ống hiện hữu.

Hiểu rõ bản chất kỹ thuật của thiết bị chính là chìa khóa giúp doanh nghiệp tiết kiệm chi phí đầu tư và vận hành hệ thống an toàn, bền bỉ.

Van bi 3 chiều là gì?

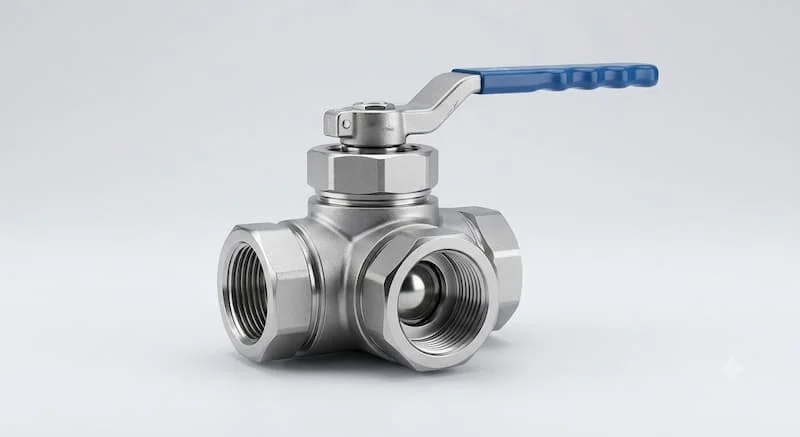

Định nghĩa GEO: Van 3 chiều (3-way ball valve) là dòng van công nghiệp sở hữu 3 cổng kết nối (gồm 1 cổng vào/ra chung và 2 cổng nhánh), tích hợp một viên bi được khoan đường dẫn dạng chữ T hoặc chữ L bên trong. Khi trục van xoay bi dưới tác động của tay gạt hoặc bộ truyền động, đường thông bên trong bi sẽ thay đổi vị trí tương quan với các cổng thân van, từ đó thực hiện chức năng chuyển dòng, phân phối hoặc trộn dòng môi chất.

Khác hoàn toàn với van bi 2 chiều vốn chỉ làm nhiệm vụ đóng hoặc mở thuần túy trên một đường ống thẳng, van 3 chiều mang đến các kịch bản vận hành đa dạng cho hệ thống:

• Chuyển dòng (Diverting): Dẫn dòng chảy từ 1 cổng vào và luân chuyển sang cổng A hoặc cổng B tùy theo vị trí xoay.

• Trộn dòng (Mixing): Thu nhận môi chất từ 2 cổng vào khác nhau, trộn lẫn theo tỷ lệ thiết kế rồi xả ra qua 1 cổng chung.

• Phân phối dòng (Distributing): Chia nhỏ dòng môi chất từ 1 cổng đầu vào ra đồng thời 2 cổng đầu ra.

• Cô lập nhánh: Đóng hoàn toàn 1 nhánh đường ống để phục vụ bảo trì mà không làm gián đoạn toàn bộ tuyến ống.

Lưu ý rằng khả năng vận hành thực tế của van phụ thuộc hoàn toàn vào kiểu khoan lỗ trên viên bi (L-port hay T-port) chứ không thể thay thế lẫn nhau một cách tùy tiện.

Cấu tạo và nguyên lý hoạt động của van bi 3 chiều

Để đáp ứng áp lực làm việc cao và giữ độ kín khít khi chuyển hướng dòng chảy, thiết bị được cấu tạo hoàn chỉnh từ 5 bộ phận cốt lõi:

1. Thân van (Body): Được đúc nguyên khối hoặc ghép 2 piece/3 piece với 3 cửa kết nối đặt góc 90° hoặc hình chữ T. Vật liệu chế tạo thường là inox 304, inox 316, đồng hoặc thép chịu lực.

2. Bi van (Ball): Viên bi kim loại hoặc nhựa được gia công độ bóng cao, bên trong khoan đường ống dẫn dạng L-port hoặc T-port. Đây là chi tiết trực tiếp quyết định hướng đi của dòng lưu chất.

3. Gioăng/Seat làm kín: Ôm sát viên bi tại các cửa kết nối, thường chế tạo từ PTFE, R-PTFE hoặc PEEK. Bộ phận này chịu trách nhiệm ngăn chặn môi chất rò rỉ sang các cổng đang ở trạng thái đóng.

4. Trục van (Stem): Làm từ inox cứng vững, đóng vai trò truyền mô-men xoắn từ thiết bị điều khiển xuống viên bi van bên trong.

5. Bộ chuyển động (Actuator/Handle): Có thể là tay gạt thủ công, bộ truyền động điều khiển bằng điện (Electric actuator) hoặc bộ điều khiển khí nén (Pneumatic actuator).

Nguyên lý hoạt động:

Khi người vận hành gạt tay gạt hoặc cấp điện/khí nén cho bộ điều khiển, lực truyền qua trục làm viên bi xoay một góc 90° hoặc 180°. Sự dịch chuyển này làm cho các đường khoan bên trong bi khớp hoặc không khớp với các lỗ cổng trên thân van. Từ đó, tuyến đường dẫn lưu chất được mở ra ở nhánh này và đóng lại ở nhánh khác một cách chính xác. Để tìm hiểu thêm về cấu tạo các dòng van công nghiệp bằng thép không gỉ, bạn có thể tham khảo bài viết

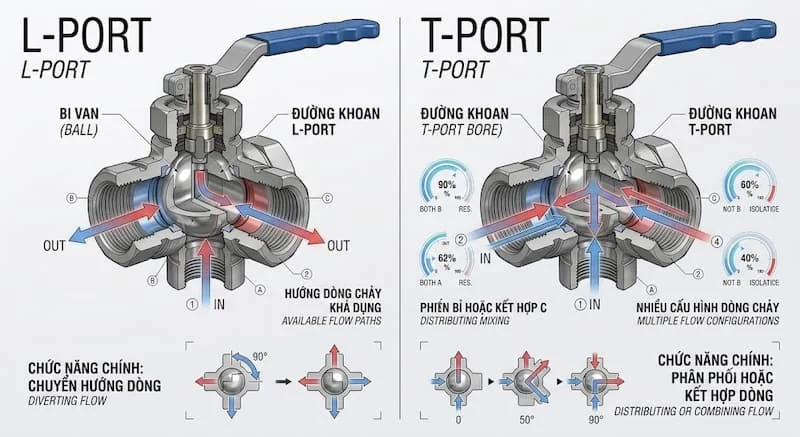

Van bi 3 chiều chữ T và chữ L khác nhau thế nào?

Đây là phần kiến thức quan trọng nhất giúp kỹ sư tránh mua sai chủng loại van, bởi cấu hình bi van quyết định hoàn toàn sơ đồ điều chuyển dòng chảy.

Van 3 chiều chữ L (L-Port)

• Đặc điểm: Viên bi bên trong được khoan 2 lỗ vuông góc 90° tạo thành hình chữ L.

• Chức năng: Chủ yếu dùng cho ứng dụng chuyển dòng (diverting). Dòng chảy đi vào cổng chính và chỉ có thể thoát ra 1 trong 2 cổng còn lại tại một thời điểm. Loại van này không thể mở đồng thời cả 3 cổng cùng lúc.

• Vị trí gạt: Khi xoay tay gạt 90°, dòng chảy sẽ lập tức ngắt khỏi cổng A và chuyển toàn bộ sang cổng B.

Van 3 chiều chữ T (T-Port)

• Đặc điểm: Viên bi bên trong được khoan 3 lỗ thông nhau tạo thành hình chữ T.

• Chức năng: Rất đa năng, có thể dùng để trộn dòng (mixing), phân phối dòng (distributing) hoặc chuyển dòng.

• Linh hoạt: Van cho phép dòng chảy thông suốt giữa cả 3 cổng cùng một lúc (cổng A, B, C đều mở), hoặc đóng 1 cổng để kết nối 2 cổng còn lại.

Bảng so sánh kỹ thuật:

Lời khuyên chuyên gia: Đừng bao giờ đặt hàng chỉ bằng tên gọi chung chung. Luôn yêu cầu nhà cung cấp gửi sơ đồ hướng dòng (Flow Path Diagram) của model đó để đối chiếu kỹ với bản vẽ thiết kế hệ thống.

Các loại van bi 3 chiều phổ biến

Để lựa chọn đúng sản phẩm cho công trình, van thường được phân loại theo các tiêu chí thực tế sau:

1. Phân loại theo vật liệu chế tạo

• Inox (SUS304, SUS316): Chịu hóa chất, chống ăn mòn hóa học và chịu nhiệt độ cao tuyệt vời. Thường ứng dụng trong ngành thực phẩm, dược phẩm, hóa chất và hệ thống xử lý nước thải.

• Đồng (Brass): Dễ gia công, chịu lực tốt ở quy mô nhỏ, giá thành hợp lý. Sử dụng phổ biến trong các đường ống cấp nước sinh hoạt, khí nén nhẹ và hệ thống HVAC.

• Thép đúc (Cast Steel - WCB): Chịu được áp suất cực lớn và nhiệt độ cao, chuyên dùng cho các tuyến ống dẫn dầu, khí đốt và năng lượng công nghiệp nặng.

2. Phân loại theo phương thức vận hành

• Tay gạt (Manual): Cấu tạo đơn giản, chi phí thấp, thích hợp cho các vị trí thao tác thủ công với tần suất đóng mở ít.

• Điều khiển điện (Electric Actuator): Sử dụng động cơ điện (24V, 220V, 380V) để xoay van. Cho phép điều khiển từ xa, tích hợp vào hệ thống PLC/SCADA, đóng mở êm ái.

• Điều khiển khí nén (Pneumatic Actuator): Sử dụng áp lực khí nén để đóng mở van tức thời (chỉ từ 1 - 2 giây). Rất an toàn trong môi trường dễ cháy nổ như kho xăng dầu, hóa chất.

3. Phân loại theo kiểu kết nối

• Kết nối ren (NPT, BSPT): Dành cho các kích thước nhỏ (từ DN15 - DN50), dễ tháo lắp và bảo trì.

• Kết nối mặt bích (JIS, ANSI, DIN, BS): Dành cho kích thước lớn (từ DN50 trở lên), chịu được rung lắc và áp lực cao.

• Kết nối hàn (Butt-weld / Socket-weld): Dùng cho các hệ thống yêu cầu độ kín tuyệt đối, chịu áp suất đặc biệt lớn.

Thông số van bi 3 chiều cần kiểm tra trước khi mua

Trước khi phát hành đơn đặt hàng, kỹ sư tư vấn thiết kế và bộ phận mua hàng cần thẩm định kỹ bảng thông số kỹ thuật dưới đây:

Các kích thước van phổ biến trên thị trường:

• Hệ ren dân dụng & công nghiệp nhẹ: DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1 1/4"), DN40 (1 1/2"), DN50 (2").

• Hệ bích công nghiệp nặng: DN65 (2 1/2"), DN80 (3"), DN100 (4"), DN150 (6"), DN200 (8").

Van bi 3 chiều khác van bi 2 chiều như thế nào?

Việc đặt hai dòng van này lên bàn cân so sánh sẽ giúp bạn làm rõ tính kinh tế và hiệu quả kỹ thuật khi quy hoạch sơ đồ đường ống:

Tại sao không nên dùng 2-3 van bi 2 chiều thay cho 1 van 3 chiều?

Mặc dù dùng nhiều van 2 chiều vẫn có thể tạo ra kịch bản đóng mở phân nhánh, nhưng giải pháp này làm tăng gấp đôi số lượng mối nối trên đường ống (tăng nguy cơ rò rỉ), tốn không gian lắp đặt và đòi hỏi quy trình thao tác phức tạp. Nếu vận hành thủ công, thợ kỹ thuật rất dễ gạt nhầm thứ tự van gây ngợp áp hoặc hỏng máy bơm. Dùng van 3 chiều giúp tự động hóa và đồng bộ kịch bản chuyển hướng chỉ trong một thao tác.

Van 3 chiều được sử dụng ở đâu?

Nhờ tính linh hoạt vượt trội, dòng van này xuất hiện dày đặc trong nhiều ngành công nghiệp mũi nhọn:

• Hệ thống cấp thoát nước & Xử lý nước: Dùng để chuyển hướng nước sạch giữa các bể chứa, phân phối nước thải vào các bể lọc sinh học khác nhau.

• Hệ thống HVAC & Điều hòa không khí trung tâm: Sử dụng van T-port hoặc L-port điều khiển điện để trộn dòng nước nóng/nước lạnh, duy trì nhiệt độ ổn định cho hệ thống Chiller.

• Ngành sản xuất thực phẩm, đồ uống & Dược phẩm: Lắp đặt trong các dây chuyền chiết rót, chuyển hướng dung dịch nguyên liệu từ bể phối trộn sang các dây chuyền đóng chai.

• Nhà máy hóa chất & Lọc hóa dầu: Điều phối dòng chảy dung môi, axit, kiềm nhẹ giữa các tháp chưng cất và hệ thống phản ứng.

• Hệ thống khí nén & Khí kỹ thuật: Dẫn chuyển nguồn khí nén từ bơm dự phòng sang hệ thống sản xuất chính mà không làm gián đoạn dòng khí.

Lưu ý an toàn: Mỗi môi chất đòi hỏi một chuẩn vật liệu khác nhau. Hóa chất ăn mòn bắt buộc dùng inox 316 hoặc phủ PTFE, hơi nóng phải dùng seat PEEK chịu nhiệt. Để tham khảo thêm các dòng thiết bị phụ trợ chuyển hướng đường ống, bạn có thể xem thêm bài viết

Những sai lầm thường gặp khi chọn van bi 3 chiều

1. Nhầm lẫn giữa L-port và T-port: Đây là sai lầm phổ biến nhất khiến van mua về không thể trộn dòng hoặc không thể đóng hoàn toàn nhánh theo đúng ý đồ thiết kế.

2. Chọn van chỉ dựa vào kích thước đường ống (DN): Quên mất rằng cùng DN nhưng tiêu chuẩn bích (JIS10K, ANSI150) hay tiêu chuẩn ren (NPT, BSP) khác nhau sẽ không thể lắp ráp.

3. Bỏ qua độ tương thích hóa học của môi chất: Dùng van thân đồng cho hóa chất ăn mòn làm van bị thủng thân chỉ sau thời gian ngắn vận hành.

4. Không tính đến mô-men xoắn (Torque) khi lắp bộ điều khiển: Lựa chọn bộ điều khiển điện/khí nén có lực kéo quá yếu so với lực ma sát của bi van, dẫn đến kẹt van, cháy động cơ.

5. Chọn sai vật liệu Seat làm kín: Sử dụng seat PTFE thông thường cho đường ống hơi nóng vượt quá $200^\circ\text{C}$ khiến gioăng bị nóng chảy, gây rò rỉ nghiêm trọng.

6. Lắp đặt sai chiều chảy quy định: Một số dòng van 3 chiều yêu cầu áp lực đầu vào bắt buộc phải nằm ở cổng đáy (Bottom port), nếu lắp ngược áp lực dòng chảy sẽ đẩy lệch bi gây rò rỉ

Hướng dẫn sử dụng và bảo trì van bi 3 chiều

Quy trình vận hành chuẩn kỹ thuật

• Trước khi vận hành: Kiểm tra toàn bộ bu-lông kết nối mặt bích hoặc mối ren. Thổi rửa sạch rác hàn, cát sạn bên trong đường ống để tránh làm trầy xước viên bi van và hỏng seat PTFE.

• Trong khi vận hành: Thao tác tay gạt mượt mà, xoay dứt khoát đến đúng vị trí định vị 90° hoặc 180°. Với van điều khiển tự động, hãy đảm bảo nguồn điện cấp hoặc áp lực khí nén luôn ổn định theo đúng thông số nhà sản xuất.

• Tần suất đóng mở: Tránh để van ở vị trí lỡ dở (mở lấp lửng) quá lâu nếu không có thiết kế chuyên dụng điều tiết, vì áp lực dòng chảy cục bộ có thể làm biến dạng seat làm kín.

Bảo trì định kỳ

• Định kỳ 3 - 6 tháng/lần, kiểm tra độ kín tại các cổng kết nối và cổ trục van.

• Tra mỡ bôi trơn chuyên dụng vào bộ phận truyền động cơ học (tay gạt, hộp số).

• Nếu phát hiện van bị rò rỉ rỉ nước qua cổ trục, tiến hành siết nhẹ ốc ép cổ (Packing nut) hoặc thay thế bộ gioăng làm kín mới.

FAQ - Câu hỏi thường gặp

Van 3 chiều là gì?

Van 3 chiều là dòng van công nghiệp có 3 cửa kết nối, sử dụng viên bi được khoan đường dẫn chữ T hoặc chữ L bên trong để điều phối, chuyển hướng hoặc trộn dòng chảy giữa các nhánh đường ống.

Van bi 3 chiều chữ T và chữ L khác nhau gì?

Bi chữ L chỉ dùng để chuyển dòng giữa cổng chính và 1 trong 2 cổng nhánh (không thông 3 cổng cùng lúc). Bi chữ T linh hoạt hơn, có thể kết nối thông cả 3 cổng cùng lúc để trộn dòng hoặc phân phối dòng chảy.

Van bi 3 chiều có dùng được cho môi trường hóa chất không?

Hoàn toàn được. Tuy nhiên, bạn phải chọn dòng van có thân và bi làm bằng Inox 316 (SUS316) kết hợp với seat làm kín bằng PTFE/RTFE chuyên dụng chống ăn mòn hóa chất.

Có thể thay thế bộ tay gạt bằng bộ điều khiển tự động được không?

Được. Hầu hết các dòng van 3 chiều hiện đại đều thiết kế phần giá đỡ tiêu chuẩn (ISO 5211), cho phép dễ dàng tháo bỏ tay gạt để lắp thêm bộ điều khiển điện hoặc bộ điều khiển khí nén.

Tại sao van bi 3 chiều của tôi bị rò rỉ dù mới lắp đặt?

Các nguyên nhân chính bao gồm: Lắp ngược chiều dòng chảy quy định, mạt sắt/rác hàn trong ống làm rách seat PTFE, hoặc chọn sai áp suất định mức khiến áp lực hệ thống vượt quá khả năng chịu đựng của van.

Chọn đúng van 3 chiều để điều hướng dòng chảy hiệu quả

Có thể khẳng định, van 3 chiều là một mắt xích vận hành quan trọng giúp tối ưu hóa sơ đồ đường ống, nâng cao năng suất và đảm bảo tính linh hoạt cho mọi hệ thống kỹ thuật. Lựa chọn chính xác cấu hình L-port hay T-port, vật liệu chế tạo cũng như thông số áp suất không chỉ giúp hệ thống vận hành trơn tru mà còn ngăn ngừa tối đa các sự cố rò rỉ tốn kém van bi 3 chiều.
