Air drum pump là gì?

Air drum pump là gì? Trong nhiều nhà máy, hóa chất, dầu, dung môi hoặc nguyên liệu lỏng thường được lưu trữ trong phuy 20–200L, drum hoặc barrel. Khi cần đưa chất lỏng từ phuy sang bồn chứa, dây chuyền hoặc can nhỏ, việc nghiêng phuy hoặc dùng bơm thủ công có thể gây khó khăn, đặc biệt khi chất lỏng có độ nhớt cao hoặc tính ăn mòn.

Đây là lúc air drum pump (bơm thùng phuy khí nén) trở thành một giải pháp đáng chú ý. Thiết bị sử dụng khí nén làm nguồn động lực để tạo chuyển động bơm, cho phép hút chất lỏng trực tiếp từ phuy mà không cần motor điện đặt ngay trên bơm.

Bài viết sau sẽ giải thích bơm thùng phuy khí nén hoạt động như thế nào, bơm được chất lỏng nào, có những loại nào, và nên chọn bơm dựa trên tiêu chí gì thay vì chỉ nhìn lưu lượng quảng cáo.

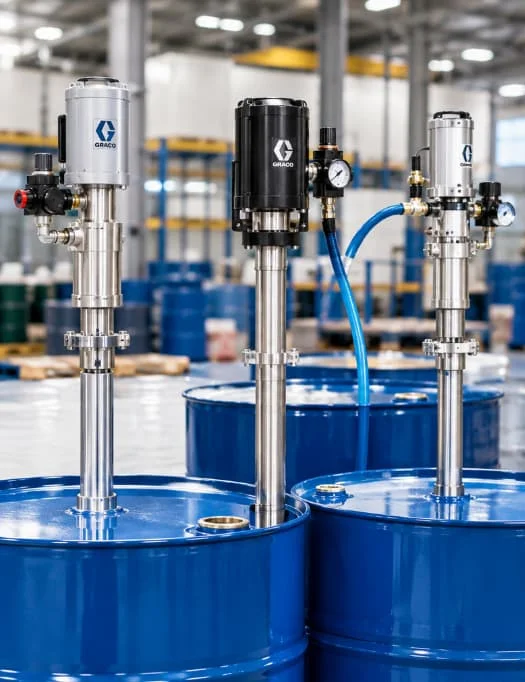

Air Drum Pump là gì?

Air drum pump là loại bơm dùng động lực khí nén để hút và vận chuyển chất lỏng trực tiếp từ phuy, drum hoặc barrel sang thiết bị chứa hoặc đường ống khác. Thiết bị thường gồm bộ truyền động khí nén kết hợp với ống/buồng bơm được đưa vào bên trong phuy.

Tên gọi phản ánh đúng bản chất thiết bị: "Air" là khí nén, "Drum" là phuy/thùng chứa, "Pump" là bơm. Tùy nhà sản xuất, thiết bị còn được gọi là pneumatic drum pump, air operated drum pump hoặc air powered barrel pump.

Vì sao dùng khí nén? Trong môi trường công nghiệp, khí nén mang lại một số lợi thế:

• Không cần motor điện trực tiếp trên cụm bơm.

• Có thể phù hợp với một số khu vực cần hạn chế nguồn đánh lửa, tùy thiết kế và chứng nhận của thiết bị.

• Điều chỉnh hoạt động linh hoạt thông qua nguồn khí.

• Phù hợp với môi trường công nghiệp có yêu cầu đặc thù.

Lưu ý quan trọng: không nên mặc định mọi bơm thùng phuy khí nén đều phù hợp với môi trường nguy hiểm hoặc chống cháy nổ. Cần kiểm tra đúng model và chứng nhận của nhà sản xuất trước khi sử dụng trong các khu vực đặc thù này.

Nguyên lý hoạt động của bơm thùng phuy khí nén

Quy trình vận hành của bơm thùng phuy khí nén diễn ra theo chu trình: nguồn khí nén → bộ truyền động → cơ cấu bơm → hút chất lỏng → đẩy chất lỏng → đường xả.

Khí nén được đưa vào bộ truyền động để tạo chuyển động cho cơ cấu bơm. Chất lỏng trong phuy đi vào phần hút ở phía dưới ống bơm, sau đó được vận chuyển lên phía trên và đi qua đường xả.

Tùy cấu tạo, thiết bị có thể sử dụng các cơ chế khác nhau như diaphragm pump (bơm màng), piston pump (bơm piston), rotary pump (bơm quay) hoặc các cơ cấu pneumatic pump chuyên dụng khác.

Hiệu suất thực tế của bơm chịu ảnh hưởng bởi nhiều yếu tố kết hợp: áp suất khí nén, lưu lượng khí, độ nhớt chất lỏng, chiều cao hút, chiều dài và đường kính đường ống, cột áp, cùng vật liệu bơm. Đây là lý do không thể chỉ nhìn vào áp suất khí để dự đoán lưu lượng thực tế của thiết bị.

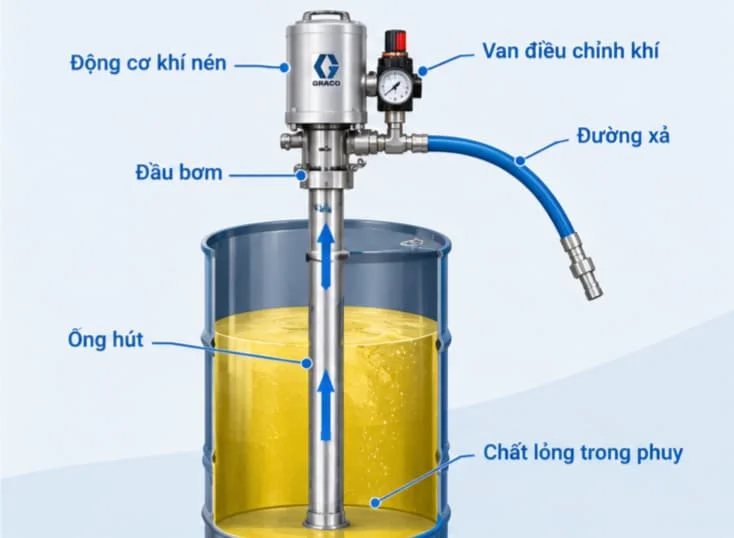

Cấu tạo của bơm thùng phuy khí nén gồm những bộ phận nào?

Bộ truyền động khí nén: nhận khí nén từ máy nén khí và chuyển năng lượng khí thành chuyển động cơ học cho toàn bộ hệ thống.

Ống hút: được đưa xuống bên trong phuy để tiếp cận chất lỏng. Chiều dài ống cần phù hợp với chiều cao phuy đang sử dụng.

Buồng/cơ cấu bơm: là nơi tạo ra quá trình hút và đẩy chất lỏng, cấu tạo thay đổi tùy theo công nghệ bơm được áp dụng.

Đường xả: đưa chất lỏng từ phuy đến bồn chứa, đường ống, máy chiết hoặc thiết bị sản xuất phía sau.

Van điều chỉnh khí: cho phép kiểm soát lượng khí cấp vào, từ đó điều chỉnh tốc độ bơm theo nhu cầu thực tế.

Đầu nối phuy: giúp cố định ống bơm và tạo kết nối phù hợp với miệng phuy.

Các loại bơm thùng phuy khí nén phổ biến

1. Pneumatic diaphragm drum pump

Sử dụng màng bơm kết hợp với khí nén, có khả năng xử lý nhiều loại chất lỏng với kết cấu tương đối linh hoạt. Loại này có thể phù hợp với chất lỏng có tính ăn mòn tùy vật liệu chế tạo, thường được ứng dụng cho hóa chất, dung môi, chất tẩy rửa và các chất lỏng công nghiệp khác.

2. Pneumatic piston drum pump

Sử dụng piston tạo chu kỳ hút và đẩy, phù hợp khi cần áp suất cao hơn, định lượng hoặc đẩy chất lỏng theo điều kiện cụ thể, cũng như khi cần xử lý một số chất lỏng có độ nhớt cao.

3. Rotary pneumatic drum pump

Sử dụng cơ cấu quay để vận chuyển chất lỏng, phù hợp với các ứng dụng cần dòng chảy tương đối liên tục và ổn định.

4. Chemical air drum pump

Tập trung vào khả năng tương thích hóa chất, với vật liệu được lựa chọn dựa trên môi trường sử dụng như inox, PP, PVDF, PTFE hoặc vật liệu polymer phù hợp khác.

Điểm quan trọng: không nên chọn vật liệu chỉ dựa vào tên "chemical pump" – phải kiểm tra compatibility (khả năng tương thích) giữa vật liệu bơm, gioăng/phớt và hóa chất thực tế đang sử dụng.

Thông số kỹ thuật quan trọng khi chọn bơm thùng phuy khí nén

Lưu lượng: thường biểu thị bằng L/min, L/h hoặc GPM. Cần xác định lưu lượng thực tế cần lấy từ phuy trước khi chọn model.

Áp suất khí nén: đo bằng bar hoặc psi. Cần kiểm tra dải áp suất khí làm việc của từng model cụ thể để đảm bảo tương thích với hệ thống khí nén sẵn có.

Cột áp/áp suất xả: đây là điểm dễ nhầm lẫn – air pressure không đồng nghĩa với discharge pressure. Áp suất khí là nguồn năng lượng đầu vào, còn áp suất/cột áp xả mới thể hiện khả năng đưa chất lỏng đến hệ thống phía sau.

Độ nhớt: là thông số rất quan trọng. Chất lỏng càng nhớt thì dòng chảy càng khó, lưu lượng thực tế có thể giảm đáng kể, và yêu cầu về cơ cấu bơm cũng có thể thay đổi theo.

Vật liệu tiếp xúc chất lỏng: cần xem xét kỹ thân bơm, ống hút, gioăng, màng, phớt và van.

Kích thước phuy: phổ biến ở các mức 20L, 50L, 100L, 200L hoặc drum/barrel kích thước lớn hơn.

Kích thước cổng hút/xả: ảnh hưởng trực tiếp đến tốc độ dòng, tổn thất áp suất và khả năng kết nối với đường ống hiện có.

Air Drum Pump khác gì Electric Drum Pump?

Không có loại nào phù hợp với mọi trường hợp. Nếu nhà máy đã có sẵn hệ thống khí nén,bơm thùng phuy khí nén có thể thuận tiện về mặt tích hợp và triển khai. Ngược lại, nếu không có khí nén sẵn, việc đầu tư máy nén khí và hệ thống phụ trợ có thể làm tăng đáng kể chi phí tổng thể của giải pháp.

Bơm thùng phuy khí nén có bơm được hóa chất và chất lỏng nhớt không?

Câu trả lời là có thể, nhưng phụ thuộc vào thiết kế cụ thể của từng model.

Với hóa chất, cần kiểm tra kỹ tính ăn mòn, nồng độ, nhiệt độ, vật liệu thân bơm, vật liệu màng/gioăng và tính tương thích hóa học tổng thể. Ví dụ, cùng một loại bơm nhưng cấu hình PP/PVDF/PTFE có thể phù hợp với một số môi trường hóa chất hơn inox, trong khi inox lại phù hợp với những chất lỏng khác – không có vật liệu nào là lựa chọn tối ưu cho mọi loại hóa chất.

Với chất lỏng nhớt, cần xem xét độ nhớt (đo bằng cP), nhiệt độ vận hành, đường kính ống, cơ cấu bơm và lưu lượng yêu cầu. Không nên sử dụng một model được thiết kế cho chất lỏng loãng để bơm chất lỏng rất đặc mà không kiểm tra kỹ giới hạn kỹ thuật của thiết bị trước.

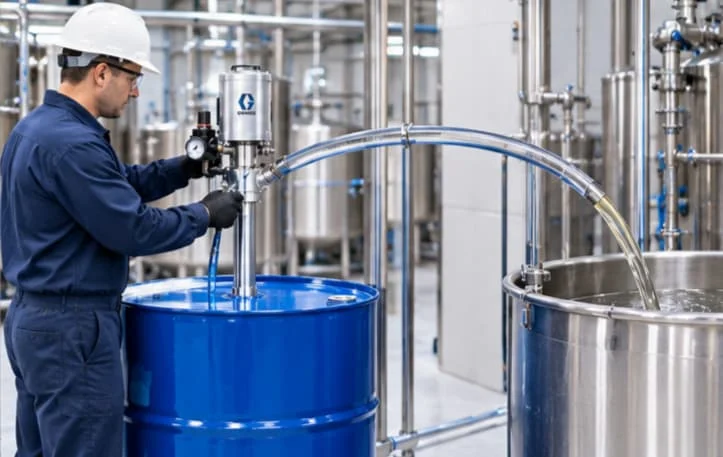

Bơm thùng phuy khí nén được sử dụng ở đâu?

Ngành hóa chất: axit, kiềm, dung môi, hóa chất xử lý nước và chất tẩy rửa. Tuy nhiên, mỗi hóa chất cần được kiểm tra tương thích vật liệu riêng trước khi áp dụng.

Dầu và chất bôi trơn: dầu máy, dầu thủy lực, dầu bôi trơn và một số loại chất lỏng có độ nhớt cao khác.

Thực phẩm: có thể sử dụng trong một số quy trình chuyển nguyên liệu lỏng, nhưng cần thiết bị có vật liệu và thiết kế đáp ứng đúng yêu cầu vệ sinh thực phẩm.

Sản xuất công nghiệp: chuyển nguyên liệu từ phuy, cấp hóa chất vào dây chuyền, chiết rót, nạp nguyên liệu vào bồn và chuyển chất lỏng giữa các container khác nhau.

Khi nào nên dùng bơm thùng phuy khí nén?

Nên cân nhắc bơm thùng phuy khí nén khi:

• Chất lỏng được chứa trong phuy/barrel.

• Cần hút trực tiếp từ phuy mà không qua trung gian.

• Muốn hạn chế thao tác nghiêng hoặc nâng phuy thủ công.

• Nhà máy đã có sẵn nguồn khí nén.

• Chất lỏng không phù hợp với một số loại motor điện.

• Cần thiết bị có khả năng di chuyển linh hoạt giữa nhiều phuy.

Ngược lại, nếu bạn chỉ cần bơm nước thông thường, đã có hệ thống bơm cố định, phuy được kết nối trực tiếp với hệ thống đường ống, hoặc không có sẵn khí nén, thì nên cân nhắc các giải pháp bơm khác phù hợp hơn.

Những sai lầm thường gặp khi sử dụng bơm thùng phuy khí nén

Sai lầm 1 – Chọn bơm theo kích thước phuy: phuy 200L không đồng nghĩa mọi bơm cho phuy 200L đều giống nhau về hiệu suất và vật liệu.

Sai lầm 2 – Không kiểm tra hóa chất: đây là lỗi nghiêm trọng, có thể gây ăn mòn, hỏng gioăng, rò rỉ và giảm tuổi thọ thiết bị nhanh chóng.

Sai lầm 3 – Không quan tâm độ nhớt: có thể khiến lưu lượng thực tế thấp hơn nhiều so với kỳ vọng ban đầu, ảnh hưởng đến hiệu quả vận hành.

Sai lầm 4 – Cấp khí vượt quá giới hạn: áp suất khí phải nằm trong giới hạn mà nhà sản xuất quy định, vượt ngưỡng có thể gây hỏng thiết bị.

Sai lầm 5 – Không kiểm tra đường ống xả: đường ống quá nhỏ hoặc quá dài có thể làm tăng tổn thất áp suất và ảnh hưởng trực tiếp đến lưu lượng thực tế.

Sai lầm 6 – Mở phuy nhưng không kiểm soát an toàn: cần chú ý đến áp suất, hóa chất, hơi dung môi, tiếp địa nếu cần, thông gió và trang bị PPE phù hợp cho người vận hành.

Cách chọn bơm thùng phuy khí nén phù hợp

Bước 1: Xác định chất lỏng – tên chất lỏng, thành phần, nồng độ và nhiệt độ.

Bước 2: Xác định độ nhớt, đơn vị thường dùng là cP hoặc mPa·s.

Bước 3: Xác định dung tích phuy – 20L, 50L, 100L hay 200L.

Bước 4: Xác định lưu lượng cần thiết, ví dụ 20 L/min, 50 L/min hay 100 L/min.

Bước 5: Xác định chiều cao/cột áp, tính cả chiều cao nâng, chiều dài ống, co, van và bộ lọc, cùng thiết bị phía sau.

Bước 6: Xác định nguồn khí – kiểm tra áp suất khí, lưu lượng khí, máy nén khí có sẵn và đường kính ống khí.

Bước 7: Chọn vật liệu, kiểm tra compatibility giữa chất lỏng ↔ thân bơm ↔ màng/piston ↔ gioăng/phớt.

Bước 8: Kiểm tra model thực tế, đối chiếu datasheet, đường cong hiệu suất nếu có, giới hạn độ nhớt, nhiệt độ, áp suất, lưu lượng và chứng nhận nếu cần.

Lưu ý khi lắp đặt và vận hành bơm thùng phuy khí nén

Trước khi vận hành, cần kiểm tra: ống hút, đầu nối phuy, đường xả, nguồn khí, van điều chỉnh khí, và vật liệu có tương thích với chất lỏng hay không.

Trong quá trình vận hành: mở khí từ từ, theo dõi lưu lượng, theo dõi rò rỉ, không vượt áp suất cho phép, không để bơm chạy trong điều kiện không phù hợp, không tháo bơm khi hệ thống còn áp suất, và đảm bảo khu vực làm việc được thông gió khi bơm dung môi/hóa chất.

Sau khi sử dụng: đóng nguồn khí, xả áp, làm sạch nếu cần, kiểm tra màng/gioăng/phớt, và bảo quản bơm phù hợp với loại chất lỏng đã sử dụng.

Câu hỏi thường gặp về bơm thùng phuy khí nén

1. Bơm thùng phuy khí nén là gì?

Bơm thùng phuy khí nén là bơm sử dụng khí nén để hút và vận chuyển chất lỏng trực tiếp từ phuy, drum hoặc barrel sang bồn chứa, đường ống hoặc thiết bị khác.

2. Bơm thùng phuy khí nén hoạt động bằng gì?

Thiết bị sử dụng khí nén làm nguồn động lực. Khí nén tác động lên bộ truyền động, từ đó tạo chuyển động hút và đẩy chất lỏng.

3. Bơm thùng phuy khí nén có bơm được hóa chất không?

Có thể, nhưng phải lựa chọn đúng model và vật liệu. Cần kiểm tra khả năng tương thích của thân bơm, màng/piston, gioăng và các bộ phận tiếp xúc chất lỏng với hóa chất cụ thể.

4. Bơm thùng phuy khí nén có bơm được dầu không?

Có thể sử dụng cho nhiều loại dầu và chất bôi trơn nếu model được thiết kế phù hợp với độ nhớt, nhiệt độ và lưu lượng yêu cầu.

5. Air drum pump và electric drum pump khác nhau thế nào?

Khác biệt chính nằm ở nguồn động lực: air drum pump sử dụng khí nén, trong khi electric drum pump sử dụng động cơ điện. Việc lựa chọn phụ thuộc vào nguồn năng lượng sẵn có, môi trường làm việc và đặc tính chất lỏng.

Kết luận

Bơm thùng phuy khí nén là thiết bị sử dụng khí nén để vận chuyển chất lỏng trực tiếp từ phuy, phù hợp với nhiều ứng dụng công nghiệp như hóa chất, dầu, dung môi và một số chất lỏng có độ nhớt cao. Thiết bị có nhiều cơ cấu khác nhau như diaphragm, piston và rotary pneumatic pump, mỗi loại phù hợp với một nhóm nhu cầu riêng.

Các thông số quan trọng cần xem xét gồm lưu lượng, áp suất khí, cột áp, độ nhớt, vật liệu và kích thước phuy. Với hóa chất, vật liệu bơm và gioăng/phớt cần được lựa chọn dựa trên khả năng tương thích hóa học – không nên chọn thiết bị chỉ dựa vào dung tích phuy hoặc lưu lượng quảng cáo.

Nếu cần lựa chọn air drum pump cho một ứng dụng cụ thể, hãy chuẩn bị các thông tin: loại chất lỏng, độ nhớt, nhiệt độ, dung tích phuy, lưu lượng cần bơm, chiều cao đẩy, áp suất khí sẵn có và vật liệu mong muốn. Những thông tin này giúp xác định cấu hình bơm phù hợp và tránh phát sinh sự cố trong quá trình vận hành.
