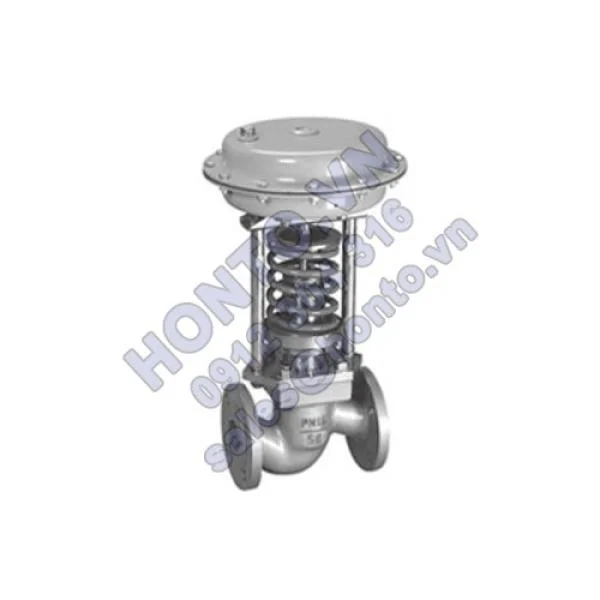

   VAN ĐIỀU TIẾT ÁP SUẤT TỰ ĐỘNG ZZYP

THÔNG SỐ KỸ THUẬT VAN ĐIỀU TIẾT ÁP SUẤT TỰ ĐỘNG ZZYP

Giới thiệu sản phẩm Van điều tiết áp suất tự động ZZYP

Van điều tiết áp suất tự động là thiết bị điều khiển dạng tiết kiệm nhiên liệu và không yêu cầu ngoại lực, van sử dụng áp suất tự thân của vật chất được điều tiết và sự biến đổi áp suất vật chất làm nguồn lực, tiến hành điều tiết tự động dựa theo giá trị định sẵn. Van tập hợp nhiều chức năng kiểm tra, điều khiển, chấp hành…, là hệ thống điều khiển đồng hồ độc lập. Sản phẩm cấu tạo chủ yếu gồm thân van đế đơn trở lực dòng thấp, linh kiện cân bằng ống Bellows và cơ cấu chấp hành, là loại van mới phù hợp với tiêu chuẩn quốc tế.

Kết cấu sản phẩm Van điều tiết áp suất tự động ZZYP

1. Không sử dụng ngoại lực truyền động, là hệ thống tự động điều chỉnh tiết kiệm năng lượng, chi phí thấp, thích hợp với môi trường có tính cháy nổ.

2. Kết cấu đơn giản, duy tu dễ dàng.

3. Điểm cài đặt có phạm vi điều chỉnh rộng giúp người dùng có thể điều chỉnh liên tục trong phạm vi cài đặt.

4. Cơ cấu truyền động kiểu màng mỏng có độ kiểm tra chính xác cao hơn, thao tác linh hoạt hơn so với cơ cấu truyền động xi lanh

5. Trong van là kết cấu cân bằng áp suất giúp van thao tác linh hoạt, nhanh nhạy, độ chính xác điều khiển cao, chênh áp thấp. Sản phẩm không cần sử dụng ngoại lực truyền động, kết cấu đơn giản, duy tu dễ dàng, đặc biệt thích hợp cho hệ thống sưởi đô thị yêu cầu điều khiển áp suất khí thể và chất lỏng mà không có nguồn cung cấp điện hay cấp khí bên ngoài. Theo báo cáo nước ngoài, hệ thống sưởi ấm đô thị nếu sử dụng sản phẩm này, hiệu suất tiết kiệm năng lượng tăng rõ rệt 30% -40% so với trước đó.

CHẤT LIỆU VAN ĐIỀU TIẾT ÁP SUẤT TỰ ĐỘNG ZZYP

Chất liệu các bộ phận của van điều tiết áp suất tự động ZZYP

Thân van: ZG230-450, ZG1Cr18Ni9Ti , ZGCr18Ni12Mo2Ti

Lõi van: 1Cr18Ni9Ti , Cr18Ni12Mo2Ti

Đế van: 1Cr18Ni9Ti , Cr18Ni12Mo2Ti

Ty van: 1Cr18Ni9Ti , Cr18Ni12Mo2Ti

Nắp màng: A3, Gang tráng PTFE A3, inox

Bọc ty: NBR, EPR, flo, cao su chịu dầu

KÍCH THƯỚC VAN ĐIỀU TIẾT ÁP SUẤT TỰ ĐỘNG ZZYP

Kích cỡ của van điều tiết áp suất tự động ZZYP

DN Đường kính 20 25 32 40 50 65 80 100 125 150 200 250 300
Kích cỡ ống kết nối mặt bích B 383 512 603 862 1023 1380 1800 2000 2200
 Khoảng cách bề mặt mặt bích L   150 160 180 200 230 290 310 350 400 480 600 730 850

kpa Phạm vi

điều chỉnh áp suất

15-140 H 475 520 540 710 780 840 880 915 940 1000
A 280 308
280-500 H 455 500 520 690 760 800 870 880 900 950
A 230
120-300 H 450 490 510 680 750 790 860 870 890 940
A 176 194 280
480-1000 H 445 480 670 740 780 850 860 880 930
A 176 194 280
600-1500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
1000-2500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
kg Trọng lượng 26 37 42 72 90 114 130 144 180 200 250
Ren đầu nối ống dẫn áp M16×1.5

MỤC ĐÍCH SỬ DỤNG VAN ĐIỀU TIẾT ÁP SUẤT TỰ ĐỘNG ZZYP

LẮP ĐẶT, BẢO DƯỠNG VAN ĐIỀU TIẾT ÁP SUẤT TỰ ĐỘNG ZZYP

1. Van điều tiết áp suất tự động ZZYP HONTO cần được cất giữ trong nhà khô thoáng, hai đầu van cần được bịt kín.

2. Nếu cất giữ van công nghiệp trong thời gian dài, cần kiểm tra và làm sạch định kì, đặc biệt chú ý giữ sạch bề mặt làm kín, tránh gây ra hư hỏng.

3. Trước khi lắp cần đối chiếu chính xác các kí hiệu trên van điều tiết áp suất tự động ZZYP HONTO và yêu cầu sử dụng có phù hợp hay không.

4. Trước khi lắp cần kiểm tra lòng van công nghiệp và bề mặt làm kín, nếu có bụi bẩn cần dùng vải lau sạch.

5. Trước khi lắp đặt, kiểm tra bọc ty có nén chặt không, đảm bảo tính làm kín của bọc ty, đồng thời không cản trở chuyển động của ty van.

6. Sau khi lắp xong và tiến hành thử nghiệm áp suất hệ thống và đường ống, đảm bảo van điều tiết áp suất tự động ZZYP HONTO ở vị trí mở hoàn toàn.

7. Trong quá trình sử dụng, nên mở hoặc đóng hoàn toàn cánh van điều tiết áp suất tự động ZZYP, không nên mở từng phần cánh van để điều chỉnh lưu lượng.

8. Khi sử dụng, thường xuyên tra chất bôi trơn cho ren hình thang của ty van công nghiệp.

9. Khi mở hoặc đóng van thủ công, nên thao tác bằng tay vô lăng, không được sử dụng đòn bẩy hoặc công cụ khác.

10. Sau khi sử dụng van điều tiết áp suất tự động ZZYP HONTO cần kiểm tra định kì độ mài mòn bề mặt làm kín và ty van, kiểm tra miếng đệm, bọc ty. Nếu hỏng hóc mất tác dụng, kịp thời sửa chữa hoặc thay mới.

SỬ DỤNG VÀ SỬA CHỮA VAN ĐIỀU TIẾT ÁP SUẤT TỰ ĐỘNG ZZYP

1. Sau khi lắp xong và tiến hành thử nghiệm áp suất của hệ thống và đường ống, van cần phải ở vị trí mở hoàn toàn, không được mở từng mức cánh van để xả gấp hoặc điều chỉnh lưu lượng.

2. Các vị trí ren trên bề mặt van điều tiết áp suất tự động ZZYP HONTO, ty van và đai ốc ty van, vị trí giữa đai ốc ty van và giá đỡ van dễ bị tích bụi ố bẩn, dẫn tới van bị mòn gỉ, vì thế cần thường xuyên làm sạch.

3. Khi thao tác van công nghiệp bằng tay vô lăng, người dùng không được sử dụng đòn bảy hoặc các công cụ khác để tăng lực momen xoắn.

4. Sau khi sử dụng xong, cần kiểm tra định kì van điều tiết áp suất tự động ZZYP, tình trạng làm kín và tình trạng mài mòn của bề mặt làm kín; bọc ty có bị lão hóa hay vô hiệu không; thân van có hiện tượng mòn gỉ không, nếu phát hiện các hiện tượng trên cần kịp thời sửa chữa hoặc thay thế. Đối với các dung dịch như nước, dầu, chúng tối kiến nghị cứ 3 tháng kiểm tra một lần, đối với các chất có tính ăn mòn, cứ 1 tháng cần kiểm tra một lần, hoặc kiểm tra theo quy định của từng địa phương.

5. Van công nghiệp sau khi được kiểm tra và sửa chữa cần tiến hành lắp đặt, điều chỉnh lại từ đầu, cần thử nghiệm tính năng làm kín, đồng thời người dùng cần giữ lại chứng từ chi tiết các linh kiện đã thay thế để đối chiếu về sau.

6. Van điều tiết áp suất tự động ZZYP HONTO khi thay thế bọc ty, gioăng, đai ốc, người dùng có thể lựa chọn kích cỡ phù hợp và tự mình thay thế, hoặc đặt thêm linh kiện dự phòng khi đặt hàng. Không được phép mở nắp van, thay thế đai ốc hoặc bọc ty khi van trong trạng thái có áp suất. Sau khi đã thay thế miếng đệm bọc ty và đai ốc, cần tiến hành thử nghiệm áp suất của van công nghiệp, đủ tiêu chuẩn mới tiếp tục sử dụng.

7. Thay thế bọc ty van điều tiết áp suất tự động ZZYP

7.1. Khi trong van công nghiệp không có áp suất mới được thay bọc ty.

7.2. Dùng công cụ chuyên dụng nới lỏng chụp nén và nắp nén, chú ý không làm xước bề mặt ty van điều tiết áp suất tự động ZZYP.

7.3. Lấy bọc ty ra, thay bọc ty mới và đóng kín khoang bọc ty.

7.4. Vặn chặt đai ốc, nắp nén và chụp nén bọc ty van điều tiết áp suất tự động ZZYP.

7.5. Chuyển động tay vô lăng, nâng hạ ty van điều tiết áp suất tự động ZZYP, kiểm tra bọc ty có bị rò rỉ không, nếu có cần vặn chặt đai ốc.

8. Người dùng có thể tự tiến hành sửa chữa bề mặt làm kín, cần đảm bảo tính làm kín, áp suất đạt yêu cầu mới được sử dụng.

9. Các linh kiện trong van điều tiết áp suất tự động ZZYP HONTO nên được thay mới thay vì sửa chữa, khi thay mới cần lựa chọn linh kiện của nhà sản xuất, nếu thời gian không cho phép, người dùng cần dựa theo tiêu chuẩn linh kiện của nhà sản xuất, sau khi kiểm tra đủ tiêu chuẩn mới được thay thế. HONTO sẽ không chịu trách nhiệm đối với những linh kiện không do mình cung cấp.

10. Các linh kiện chịu áp của van công nghiệp nên được thay mới, nếu phát hiện các linh kiện này có thời gian sử dụng quá lâu và ảnh hưởng tới vấn đề an toàn, khi đó, cần thay mới van điều tiết áp suất tự động ZZYP.

11. Không được phép hàn nối sửa chữa trên thân van điều tiết áp suất tự động ZZYP khi đang sử dụng.

12. Khi van công nghiệp đang vận hành, không được gõ vào van điều tiết áp suất tự động ZZYP, đè vật nặng lên van hoặc có người đứng cạnh van.

13. Khi nhiệt độ vỏ van tăng cao cần thiết lập kí hiệu cảnh báo, hoặc để van điều tiết áp suất tự động ZZYP cách li khỏi nhân viên nhằm tránh bị bỏng.

14. Về vấn đề lắp đặt, sử dụng, bảo dưỡng và cất giữ các thiết bị điện, mời quý khách tham khảo “ HDSD thiết bị điện HONTO”.

LƯU Ý VAN ĐIỀU TIẾT ÁP SUẤT TỰ ĐỘNG ZZYP:

Số liệu, hình ảnh chỉ mang tính chất tham khảo, có thể thay đổi mà không báo trước. Giá cả và thông tin chi tiết về Van điều tiết áp suất tự động ZZYP, mời quý khách hàng liên hệ với chúng tôi.
