Shimadzu Pump là gì?

Shimadzu pump là gì? HPLC đang chạy nhưng flow không ổn định, áp suất dao động, thời gian lưu thay đổi giữa các lần chạy, hoặc pump không đạt flow rate cài đặt. Đó là những tình huống quen thuộc khi cần thay plunger seal, check valve, hay tìm pump thay thế cho hệ Shimadzu cũ.

Shimadzu pump (bơm Shimadzu)  là một trong những bộ phận cốt lõi của HPLC, vì nó đưa mobile phase vào hệ thống với lưu lượng và áp suất được kiểm soát.

Shimadzu mô tả solvent delivery pump là thành phần ảnh hưởng đến độ ổn định của quá trình cấp dung môi. Độ ổn định này liên quan đến độ chính xác của retention time và peak area.

Bài viết này giải thích pump hoạt động ra sao, có những dòng nào, cần kiểm tra thông số gì, khi nào cần bảo trì và cách chọn pump tương thích để tránh mua nhầm.

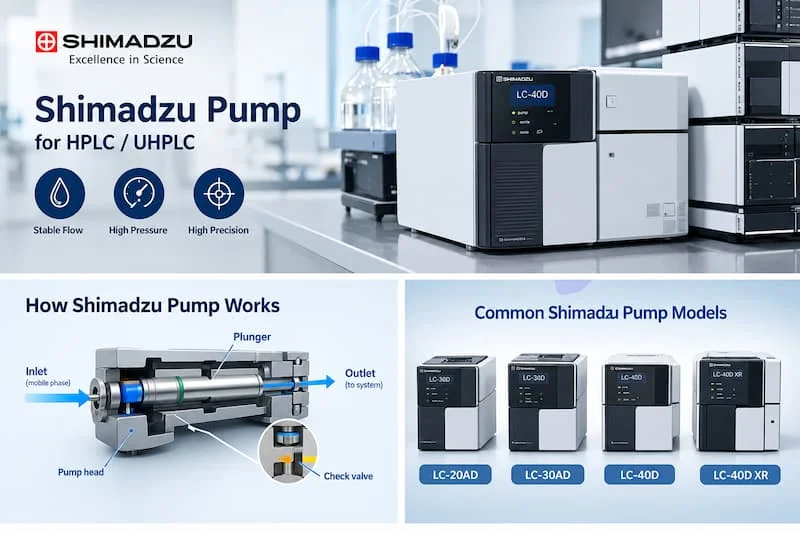

Shimadzu Pump là gì?

Shimadzu pump là cụm bơm cấp dung môi dùng trong hệ thống sắc ký lỏng HPLC/UHPLC của Shimadzu, có nhiệm vụ đưa mobile phase vào hệ thống với lưu lượng và áp suất được kiểm soát. Tùy dòng máy, pump có thể dùng cơ cấu piston/plunger và được cấu hình cho các chế độ gradient khác nhau.

Trong hệ thống, pump nằm sau bình dung môi và bộ degasser, trước injector. Nó hút mobile phase, đẩy qua injector để mang mẫu vào column, và dòng chảy tiếp tục đến detector.

Shimadzu cho biết hệ HPLC gồm nhiều thành phần như solvent delivery pump, sample injector, column oven, detector và workstation. Trong đó pump chịu trách nhiệm cấp mobile phase qua pump head.

Vì mọi bước phân tách đều dựa vào dòng chảy này, nếu dòng chảy dao động thì các bộ phận phía sau dù tốt cũng khó cho kết quả lặp lại.

Nguyên lý hoạt động của bơm Shimadzu

Mobile phase đi theo trình tự: Reservoir → Degasser → Pump → Injector → Column → Detector.

Bên trong pump, chu kỳ hoạt động diễn ra như sau:

• Motor điều khiển cơ cấu truyền động.

• Plunger/piston di chuyển trong pump chamber.

• Check valve đầu vào mở để hút mobile phase.

• Check valve đầu ra mở để đẩy mobile phase đi.

• Chu kỳ lặp lại liên tục để tạo dòng dung môi ổn định.

Shimadzu mô tả các solvent delivery pump HPLC điển hình dựa trên cơ cấu reciprocating piston, gồm pump chamber, piston/plunger, seal và check valve ở đầu vào/đầu ra.

Điều này cho thấy độ ổn định của flow phụ thuộc vào nhiều chi tiết nhỏ: check valve đóng mở đúng, seal kín, plunger còn tốt. Chỉ một chi tiết suy giảm cũng đủ làm flow và áp suất dao động.

Các dòng bơm Shimadzu phổ biến hiện nay

Nên phân biệt các dòng theo thế hệ hệ thống:

• LC-20AD: thuộc hệ LC-20/Prominence. Theo tài liệu kỹ thuật, đây là micro-volume double-plunger pump, dải cài đặt flow rate 0,0001–10 mL/min tùy điều kiện áp suất.

• LC-20AT: một dòng pump thuộc thế hệ LC-20.

• LC-30AD: thuộc hệ Prominence/Nexera, cần kiểm tra tương thích với controller và hệ thống trước khi thay thế. Shimadzu liệt kê LC-30AD cùng LC-20AD, LC-20AT, LC-20AB trong hệ Nexera/Prominence.

• LC-40D Series: thuộc Nexera thế hệ mới hơn, gồm LC-40D, LC-40D XR, LC-40D XS và LC-40D X3.

Áp suất tối đa giữa các biến thể LC-40D khác nhau đáng kể, từ 44 MPa đến 130 MPa tùy model. Vì vậy, khi tìm pump, cần xác định đúng biến thể chứ không chỉ dừng ở tên dòng.

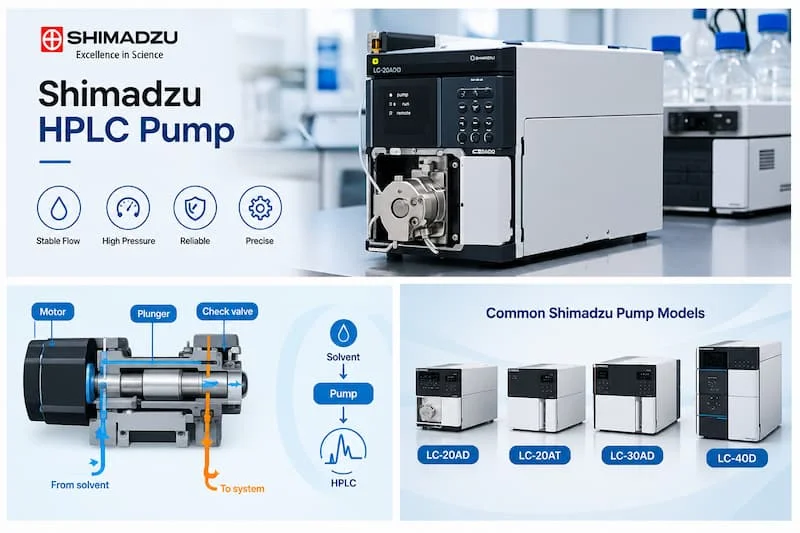

Thông số bơm Shimadzu quan trọng cần biết

Người mua và kỹ thuật viên nên tập trung vào các thông số sau:

• Flow rate (mL/min): ví dụ LC-20AD có dải flow rate đến 10 mL/min, nhưng giới hạn áp suất phụ thuộc vùng flow rate.

• Maximum pressure: rất quan trọng khi chọn pump cho HPLC/UHPLC. Với LC-40D series, theo cấu hình Shimadzu công bố: LC-40D 44 MPa, LC-40D XR 70 MPa, LC-40D XS 105 MPa, LC-40D X3 130 MPa.

• Flow accuracy và flow precision: ảnh hưởng đến độ đúng và độ lặp lại của dòng chảy.

• Pumping method và gradient mode: cần khớp với phương pháp phân tích đang chạy.

• Vật liệu tiếp xúc mobile phase: liên quan đến khả năng dùng với các dung môi cụ thể.

• Pressure limit, hệ thống plunger/rinsing: liên quan đến vận hành an toàn và bảo trì.

Chọn thiếu một thông số có thể dẫn đến pump không đáp ứng phương pháp hoặc phải đổi lại sau khi mua.

So sánh bơm Shimadzu LC-20AD và LC-40D

Không nên thấy cùng tên bơm Shimadzu rồi cho rằng mọi pump thay thế được cho nhau. Cần kiểm tra:

• Model, controller, firmware/ROM

• Flow path, yêu cầu áp suất

• Cấu hình gradient, piping và phụ kiện

Shimadzu cũng công bố danh sách model pump và yêu cầu ROM tương ứng khi tích hợp với các phần mềm/driver khác nhau. [chèn link: trang tư vấn pump Shimadzu tương thích]

Vì sao độ ổn định của pump ảnh hưởng đến kết quả HPLC?

Chuỗi tác động diễn ra như sau: pump không ổn định → flow không ổn định → retention time thay đổi → peak area và hình dạng peak có thể bị ảnh hưởng → độ lặp lại giảm.

Shimadzu lưu ý rằng độ ổn định của solvent delivery ảnh hưởng đến độ chính xác của retention time và việc tính peak area.

Các yếu tố thường làm mất ổn định gồm:

• Pulsation (dao động dòng chảy).

• Flow accuracy và flow precision kém.

• Áp suất hệ thống biến động.

• Khí trong đường dung môi.

• Check valve xuống cấp.

• Plunger seal mòn.

Hậu quả thực tế là kết quả phân tích khó lặp lại, phải chạy lại mẫu, tốn dung môi và thời gian. Vì vậy, kiểm soát pump là bước nền trước khi nghi ngờ column hay phương pháp.

Các linh kiện bơm Shimadzu cần quan tâm

• Plunger: tạo chuyển động hút/đẩy mobile phase.

• Plunger seal: giữ kín pump chamber.

• Check valve: kiểm soát hướng dòng dung môi.

• Suction filter: lọc dung môi ở đầu hút.

• Line filter: hỗ trợ lọc trên flow path.

• Drain valve: hỗ trợ thay dung môi và loại khí khỏi flow path.

Shimadzu liệt kê các consumable liên quan đến solvent delivery unit như plunger, plunger seal, diaphragm, rinsing seal, suction filter, line filter và check valve.

Điều này cho thấy bảo trì pump không chỉ là thay cả cụm mà thường xoay quanh từng linh kiện trong flow path. Xác định đúng linh kiện cần thay giúp tiết kiệm chi phí và rút ngắn thời gian dừng máy.

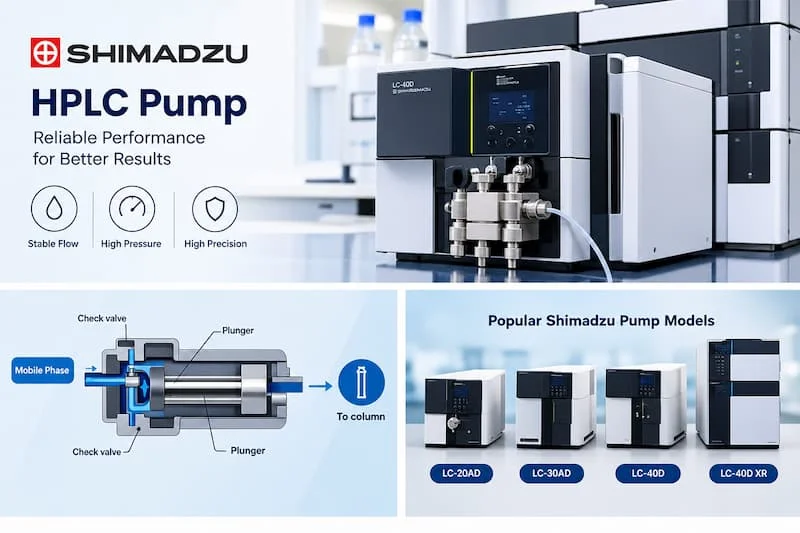

Bơm Shimadzu được sử dụng trong những hệ thống nào?

Pump được dùng trong các hệ HPLC và UHPLC phục vụ nhiều lĩnh vực:

• Phân tích dược phẩm.

• Phân tích thực phẩm.

• Phân tích môi trường.

• Hóa chất.

• Nghiên cứu phòng thí nghiệm.

• LC/MS, khi cấu hình hệ thống phù hợp.

Về dòng hệ thống, có thể gặp Prominence, Nexera, i-Series, LC-20 series và LC-40 series. Shimadzu hiện có các dòng LC từ i-Series đến Nexera, với nhiều cấu hình solvent delivery pump tùy hệ thống.

Vì cấu hình khác nhau, pump dùng cho một phòng lab dược có thể không giống với pump của phòng lab môi trường. Việc xác định hệ thống và phương pháp đang chạy là điều kiện tiên quyết trước khi chọn pump.

7 dấu hiệu bơm Shimadzu cần kiểm tra hoặc bảo trì

1. Flow rate không ổn định.

2. Pressure dao động bất thường.

3. Pump không đạt flow cài đặt.

4. Có rò rỉ mobile phase.

5. Xuất hiện bọt khí trong flow path.

6. Áp suất tăng bất thường.

7. Retention time thay đổi không giải thích được.

Không nên kết luận ngay pump hỏng. Nhiều dấu hiệu trên có thể bắt nguồn từ các bộ phận khác trong flow path.

Nên kiểm tra lần lượt: mobile phase → degasser → tubing → filter → check valve → seal → plunger → pump head.

Cách kiểm tra theo thứ tự này giúp khoanh vùng nguyên nhân, tránh thay nhầm linh kiện và tránh dừng máy lâu hơn cần thiết.

Cách chọn bơm Shimadzu phù hợp

Bạn có thể làm theo 6 bước:

1. Xác định model HPLC hiện tại: LC-20 series, LC-30, Nexera, i-Series...

2. Xác định model pump đang dùng: LC-20AD, LC-20AT, LC-30AD, LC-40D...

3. Xác định flow rate cần thiết theo phương pháp phân tích.

4. Xác định áp suất tối đa phương pháp yêu cầu.

5. Kiểm tra loại gradient: high-pressure gradient hay low-pressure gradient.

6. Kiểm tra khả năng tương thích: đây là bước quan trọng nhất khi mua pump thay thế.

Không nên chọn chỉ dựa vào tên thương hiệu hoặc hình dáng bên ngoài. Hai pump trông giống nhau vẫn có thể khác về controller, firmware hay yêu cầu áp suất.

Nếu bỏ qua bước 6, rủi ro là pump không giao tiếp được với hệ thống, không đáp ứng phương pháp, và phải đổi trả sau khi đã mất thời gian chờ hàng.

Checklist sử dụng và bảo trì bơm Shimadzu

• ☐ Lọc và chuẩn bị mobile phase đúng cách.

• ☐ Kiểm tra mức dung môi.

• ☐ Loại khí khỏi flow path khi cần.

• ☐ Kiểm tra suction filter.

• ☐ Kiểm tra check valve.

• ☐ Kiểm tra plunger seal.

• ☐ Không để pump chạy khi thiếu dung môi.

• ☐ Thực hiện rinsing đúng quy trình.

• ☐ Theo dõi pressure trend.

• ☐ Bảo trì theo tình trạng thực tế và hướng dẫn của nhà sản xuất.

Việc Shimadzu cung cấp các nhóm consumable riêng cho solvent delivery unit cho thấy bảo trì pump liên quan đến nhiều linh kiện trong flow path, không chỉ toàn bộ cụm pump.

Theo dõi pressure trend đặc biệt hữu ích: sự thay đổi dần theo thời gian thường báo hiệu vấn đề sớm hơn khi pump đã báo lỗi.

Câu hỏi thường gặp về Shimadzu Pump

Shimadzu Pump là gì?

Là cụm bơm cấp dung môi trong hệ HPLC/UHPLC của Shimadzu, có nhiệm vụ đưa mobile phase vào hệ thống với lưu lượng và áp suất được kiểm soát để phép phân tích ổn định.

Shimadzu Pump LC-20AD dùng để làm gì?

LC-20AD là solvent delivery pump thuộc hệ LC-20/Prominence, dùng cấp mobile phase cho HPLC. Các thông số như flow rate và áp suất chỉ nên xem ở mức tham khảo, cần đối chiếu tài liệu kỹ thuật theo cấu hình cụ thể.

LC-20AD và LC-40D có thay thế cho nhau được không?

Không nên mặc định là có. Cần kiểm tra hệ thống, controller, áp suất, flow path và cấu hình gradient trước khi quyết định.

Khi nào cần thay plunger seal Shimadzu Pump?

Dựa vào dấu hiệu như rò rỉ, áp suất hoặc flow bất thường và tình trạng thực tế của pump. Không nên chỉ thay theo thời gian nếu chưa kiểm tra.

Bơm Shimadzu có những linh kiện nào?

Gồm plunger, plunger seal, check valve, suction filter, line filter, rinsing seal và các linh kiện khác trong flow path.

Kết luận

Bốn yếu tố cần nhớ khi chọn hoặc thay thế: model hệ thống + flow rate + áp suất + khả năng tương thích. Thiếu một yếu tố, rủi ro mua nhầm tăng lên, kéo theo thời gian dừng máy và chi phí đổi trả.

Nếu cần thay thế bơm Shimadzu hoặc tìm linh kiện cho pump hiện tại, nên cung cấp đầy đủ model máy, model pump, tình trạng lỗi và thông số vận hành. Đối chiếu đúng ngay từ đầu giúp hạn chế mua pump hoặc linh kiện không tương thích.

Gửi model bơm Shimadzu đang sử dụng để kiểm tra thông số, linh kiện tương thích và phương án thay thế phù hợp.
