Rơ le máy bơm tăng áp là gì?

Rơ le máy bơm tăng áp là gì? Bạn mở vòi nhưng máy bơm không chạy. Hoặc vừa đóng vòi mà máy vẫn chạy mãi. Hoặc máy bật/tắt liên tục dù nhu cầu dùng nước không đổi. Rất nhiều lần, nghi vấn đầu tiên là rơ le máy bơm tăng áp.

Rơ le liên quan trực tiếp đến việc điều khiển máy bơm: nó nhận biết sự thay đổi về áp suất hoặc trạng thái dòng nước (tùy loại thiết bị) rồi quyết định máy chạy hay dừng. Khi rơ le hoạt động sai, máy có thể không chạy, chạy liên tục hoặc đóng/ngắt bất thường, gây tốn điện và làm máy mau hao mòn.

Tuy vậy, không phải mọi lỗi của máy bơm đều xuất phát từ rơ le. Hiểu đúng vai trò của nó giúp bạn tránh thay linh kiện không cần thiết.

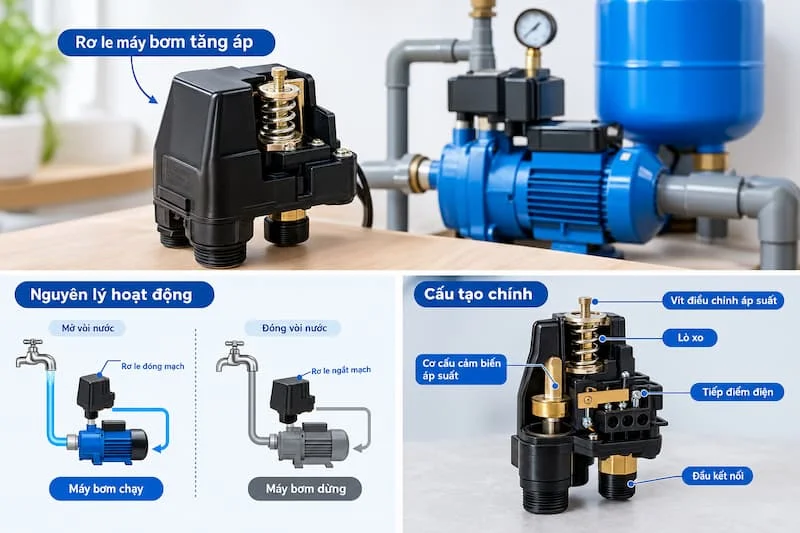

Rơ le máy bơm tăng áp là gì?

Rơ le máy bơm tăng áp là bộ phận dùng để điều khiển trạng thái hoạt động của máy bơm dựa trên sự thay đổi của áp suất, lưu lượng hoặc tín hiệu vận hành, tùy thiết kế hệ thống. Khi điều kiện đạt ngưỡng cài đặt, rơ le đóng hoặc ngắt mạch điện cấp cho máy bơm.

Cần phân biệt rõ vài điểm:

• Rơ le không trực tiếp tạo áp lực nước; nhiệm vụ chính của nó là điều khiển máy bơm.

• Một số hệ thống dùng pressure switch (công tắc áp suất).

• Một số máy tăng áp hiện đại dùng bộ điều khiển điện tử kết hợp cảm biến áp suất hoặc lưu lượng.

• Vì vậy không nên đánh đồng mọi loại "rơ le" thành một thiết bị.

Hiểu đơn giản: máy bơm tạo áp → rơ le/bộ điều khiển quyết định khi nào máy chạy và khi nào dừng.

Nguyên lý hoạt động của rơ le

Chu trình vận hành gồm hai chiều:

Mở vòi → áp suất hệ thống thay đổi → rơ le nhận biết → đóng mạch → máy bơm chạy

Đóng vòi → áp suất tăng trở lại → đạt ngưỡng ngắt → rơ le ngắt mạch → máy bơm dừng

Khi mở vòi, nhu cầu dùng nước xuất hiện, áp suất trong đường ống thay đổi, rơ le phát hiện điều kiện kích hoạt và đóng mạch điện để bơm chạy. Khi đóng vòi, dòng nước giảm hoặc dừng, áp suất tăng, và khi đạt điều kiện ngắt, rơ le cắt điện.

Vì sao cần cơ chế này? Máy bơm không nên chạy liên tục chỉ vì đang được cấp điện. Rơ le giúp hệ thống phản ứng theo nhu cầu nước thực tế, hỗ trợ tự động hóa và hạn chế vận hành không cần thiết.

Cấu tạo của rơ le gồm những gì?

Tùy dòng sản phẩm, cấu tạo có thể khác nhau, nhưng thường gồm:

1. Bộ phận cảm nhận áp suất: nhận biết thay đổi áp suất trong hệ thống.

2. Cơ cấu đóng/ngắt: thực hiện đóng hoặc ngắt mạch điện cấp cho bơm.

3. Lò xo hoặc cơ cấu điều chỉnh: ở một số rơ le cơ, bộ phận này liên quan đến ngưỡng áp suất đóng/ngắt.

4. Tiếp điểm điện: truyền hoặc ngắt dòng điện điều khiển.

5. Vỏ bảo vệ và đầu kết nối: bảo vệ cơ cấu bên trong, kết nối với đường ống và mạch điện.

Lưu ý: rơ le điện tử có thể dùng cảm biến và mạch điều khiển thay cho cơ cấu cơ học truyền thống. Vì vậy khi kiểm tra hay thay thế, cần xác định đúng loại thiết bị đang dùng.

Các loại rơ le phổ biến

Nên phân loại theo nguyên lý điều khiển thay vì theo thương hiệu:

• Rơ le áp suất cơ: cấu tạo tương đối đơn giản, hoạt động dựa trên áp suất, có thể có cơ cấu điều chỉnh ngưỡng.

• Rơ le điện tử: dùng cảm biến và mạch điện tử, có thể kết hợp phát hiện áp suất hoặc lưu lượng, điều khiển linh hoạt hơn tùy thiết kế.

• Bộ điều khiển tích hợp: ngoài đóng/ngắt còn có thể tích hợp bảo vệ chạy khô, kiểm soát áp suất, phát hiện lưu lượng, bảo vệ quá tải.

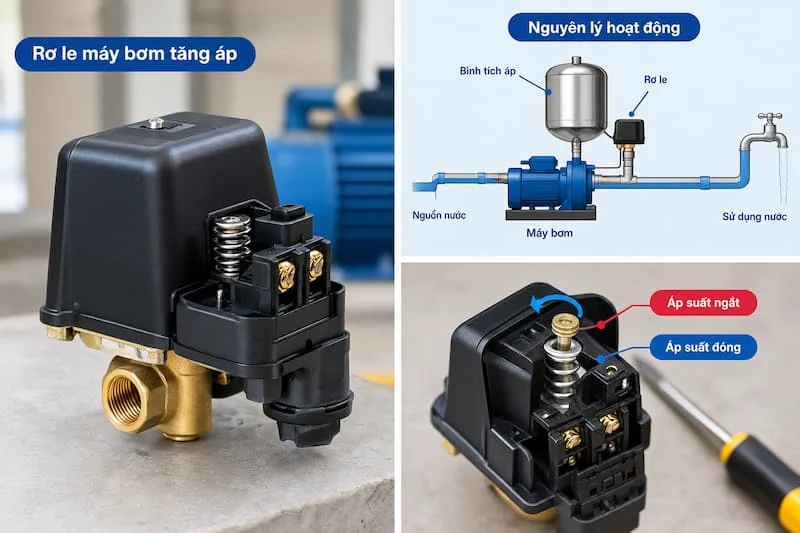

Những thông số quan trọng cần xem

Đây là phần quyết định bạn mua đúng hay sai:

• Áp suất đóng: mức điều kiện tại đó hệ thống kích hoạt bơm.

• Áp suất ngắt: mức điều kiện tại đó bơm dừng.

• Dải áp suất làm việc: phải phù hợp với hệ thống.

• Điện áp: tương thích với nguồn điện và cấu hình bơm.

• Dòng điện/tải cho phép: không chỉ chọn theo điện áp; cần kiểm tra khả năng chịu tải của tiếp điểm, hoặc dùng phương án đóng cắt trung gian nếu cần.

• Kích thước và kiểu kết nối: tương thích với đường ống và vị trí lắp.

• Điều kiện môi trường: nhiệt độ, độ ẩm, khả năng chống nước/bụi.

Đừng chọn rơ le chỉ vì "cùng loại máy bơm". Hãy đối chiếu thông số với toàn bộ hệ thống cấp nước. Chọn sai có thể khiến bơm hoạt động không ổn định hoặc rơ le nhanh hỏng.

Áp suất đóng và áp suất ngắt khác nhau như thế nào?

Áp suất đóng là điều kiện để máy bơm bắt đầu chạy; áp suất ngắt là điều kiện để bơm dừng. Hai giá trị này tạo thành vùng hoạt động của hệ thống.

Ví dụ: hệ thống được thiết kế để chạy bơm khi áp suất giảm xuống dưới một ngưỡng và dừng khi áp suất phục hồi đến ngưỡng cao hơn. Nếu chỉnh hai ngưỡng quá gần nhau, bơm có thể đóng/ngắt liên tục.

Vậy vì sao không nên tùy tiện chỉnh rơ le? Vì việc điều chỉnh phải phù hợp với:

• Công suất bơm

• Đường ống

• Bình tích áp (nếu có)

• Nhu cầu sử dụng

• Giới hạn áp suất của các thiết bị trong hệ thống

Rơ le và bình tích áp có giống nhau không?

Không. Đây là ba thành phần khác chức năng nhưng thường phối hợp trong một hệ thống tăng áp:

• Máy bơm: tạo năng lượng để đưa nước và tăng áp.

• Bình tích áp: lưu trữ một phần năng lượng/áp lực, hỗ trợ ổn định áp suất và giảm số lần bơm phải khởi động ở những hệ thống phù hợp.

• Rơ le/bộ điều khiển: quyết định khi nào bơm chạy, khi nào dừng.

Có thể hình dung: nguồn nước → máy bơm → bình tích áp/đường ống → thiết bị sử dụng, trong đó rơ le đóng vai trò điều khiển.

Phân biệt được ba thành phần này giúp bạn xác định đúng nguồn gốc lỗi, tránh thay nhầm linh kiện.

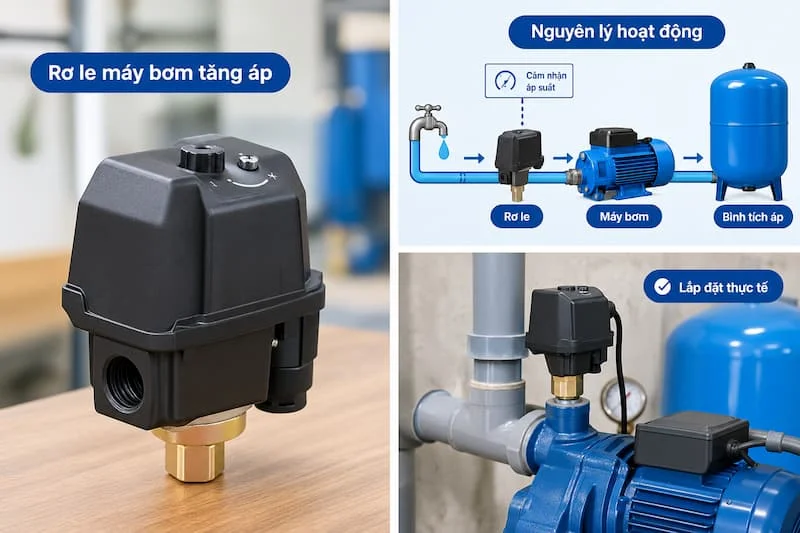

Khi nào cần sử dụng rơ le máy bơm tăng áp?

Rơ le phù hợp nhất khi hệ thống cần điều khiển bơm theo trạng thái sử dụng nước thay vì bật/tắt thủ công. Một số tình huống điển hình:

• Nhà có áp lực nước yếu và cần bơm tăng áp

• Muốn bơm tự chạy khi mở vòi và tự dừng khi không còn nhu cầu

• Hệ thống cấp nước sinh hoạt

• Hệ thống tưới

• Các hệ thống tăng áp quy mô phù hợp

Nếu vận hành thủ công, bạn phải tự nhớ bật/tắt bơm. Quên tắt có thể khiến bơm chạy không cần thiết, tốn điện và mau hao mòn. Rơ le giải quyết đúng điểm này bằng cách để hệ thống tự phản ứng theo nhu cầu.

7 lỗi thường gặp và nguyên nhân có thể liên quan

1. Máy bơm không chạy: có thể liên quan đến rơ le, nguồn điện, áp suất, dây điện hoặc bảo vệ của hệ thống.

2. Bơm chạy liên tục: rò rỉ nước, không đạt điều kiện ngắt, rơ le/bộ điều khiển, van một chiều hoặc đường ống.

3. Bơm đóng/ngắt liên tục: rò rỉ nhỏ, áp suất không ổn định, cài đặt chưa phù hợp, bình tích áp có vấn đề (nếu dùng bình).

4. Rơ le kêu bất thường: cần kiểm tra tiếp điểm, cơ cấu cơ khí và nguồn điện.

5. Rơ le bị cháy: có thể liên quan đến quá tải, tiếp điểm hoặc điều kiện điện không phù hợp.

6. Bơm chạy nhưng áp lực yếu: không nên mặc định do rơ le; cần kiểm tra cả bơm và đường ống.

7. Bơm không tự ngắt: kiểm tra điều kiện áp suất/lưu lượng và các thành phần liên quan.

Điểm chung: triệu chứng chỉ là manh mối, chưa phải kết luận về nguyên nhân gốc.

Cách kiểm tra khi máy hoạt động bất thường

Kiểm tra theo thứ tự dễ trước, phức tạp sau:

1. Nguồn điện: máy có được cấp điện không? CB/cầu dao có hoạt động không?

2. Đường nước: có nước vào bơm không? Có rò rỉ không? Van có đang đóng không?

3. Trạng thái máy: không chạy, chạy liên tục hay đóng/ngắt liên tục?

4. Rơ le/bộ điều khiển: có dấu hiệu cháy xém, tiếp điểm bất thường? Cảm biến có hoạt động không? Thông số có phù hợp không?

5. Thành phần liên quan: bình tích áp, van một chiều, đường ống, máy bơm.

Lưu ý an toàn: khi kiểm tra phần điện, phải ngắt nguồn trước khi tháo/lắp. Nếu không có chuyên môn điện, không nên tự thao tác với phần mang điện.

Checklist chọn rơ le máy bơm tăng áp phù hợp

Trước khi mua, hãy xác định:

• ☐ Công suất máy bơm

• ☐ Điện áp sử dụng và dòng điện tải

• ☐ Áp suất đóng, áp suất ngắt, áp suất làm việc tối đa

• ☐ Kích thước đầu nối

• ☐ Kiểu điều khiển (cơ, điện tử, bộ điều khiển tích hợp)

• ☐ Có dùng bình tích áp hay không

• ☐ Có cần chống chạy khô không

• ☐ Điều kiện lắp đặt và môi trường ẩm/nước

Trình tự nên theo: máy bơm → thông số điện → áp suất hệ thống → kiểu điều khiển → kết nối → điều kiện lắp đặt → tính năng bảo vệ. Cách này thực tế hơn nhiều so với việc chỉ xem danh sách model.

Lưu ý khi điều chỉnh và thay rơ le

• Không điều chỉnh áp suất tùy tiện và không vượt giới hạn thiết kế của hệ thống.

• Kiểm tra thông số máy bơm trước khi thay; đảm bảo rơ le mới tương thích về điện.

• Kiểm tra đầu nối và vị trí lắp.

• Sau khi thay, kiểm tra chu trình đóng/ngắt.

• Nếu máy vẫn bất thường, kiểm tra toàn bộ hệ thống thay vì tiếp tục chỉnh rơ le.

Rơ le hỏng không phải lúc nào cũng là nguyên nhân gốc. Ví dụ, rò rỉ đường ống làm áp suất giảm và khiến bơm liên tục khởi động. Nếu chỉ thay rơ le mà không xử lý rò rỉ, sự cố sẽ tiếp diễn và bạn tốn thêm chi phí.

Câu hỏi thường gặp

Rơ le máy bơm tăng áp có tác dụng gì?

Rơ le giúp điều khiển trạng thái hoạt động của bơm dựa trên điều kiện áp suất, lưu lượng hoặc tín hiệu mà thiết bị được thiết kế để nhận biết.

Vì sao máy bơm tăng áp chạy liên tục?

Có thể do rò rỉ đường ống, không đạt điều kiện ngắt, vấn đề ở van một chiều, bình tích áp hoặc rơ le/bộ điều khiển. Không nên kết luận ngay rằng rơ le bị hỏng.

Rơ le có điều chỉnh được không?

Một số loại có cơ cấu điều chỉnh, loại khác có thông số thiết lập theo thiết kế. Việc điều chỉnh phải dựa trên giới hạn của bơm và hệ thống.

Khi nào cần thay rơ le?

Có thể cân nhắc khi rơ le hỏng, tiếp điểm bị cháy/hư hoặc thiết bị không còn đáp ứng thông số yêu cầu. Cần xác định nguyên nhân trước khi thay.

Rơ le cơ và rơ le điện tử khác nhau thế nào?

Rơ le cơ thường dùng cơ cấu cơ học phản ứng với áp suất, còn rơ le điện tử dùng cảm biến và mạch điều khiển. Tính năng cụ thể phụ thuộc từng thiết kế.

Kết luận

Bốn điểm cần nhớ: rơ le/bộ điều khiển đóng vai trò quan trọng trong việc tự động hóa máy bơm; nguyên lý đóng/ngắt phụ thuộc thiết kế từng loại; khi chọn rơ le máy bơm tăng áp phải xét cả máy bơm lẫn đường ống; và không nên thay rơ le chỉ dựa trên triệu chứng mà bỏ qua nguyên nhân gốc.

Nếu bạn cần thay hoặc lựa chọn rơ le máy bơm tăng áp, hãy chuẩn bị thông tin về model máy bơm, công suất, điện áp, áp suất làm việc và tình trạng sự cố. Những thông tin này giúp xác định loại rơ le và cấu hình phù hợp chính xác hơn.
