Rắc Co 90 Là Gì? Cấu Tạo, Kích Thước Và Cách Chọn

Trong thi công hệ thống đường ống, việc lựa chọn phụ kiện vừa tối ưu không gian vừa thuận tiện cho bảo trì là bài toán quan trọng của mọi kỹ sư. Phụ kiện rắc co độ 90 ra đời như một giải pháp kết hợp linh hoạt giữa khả năng chuyển hướng dòng chảy và tính năng tháo lắp cơ động. Bài viết này sẽ phân tích toàn diện về cấu tạo, thông số kỹ thuật cũng như kinh nghiệm lựa chọn rắc co độ 90đạt chuẩn.

Rắc co 90 – giải pháp đổi hướng và tháo lắp đường ống nhanh

Trong hệ thống đường ống dân dụng và công nghiệp, những vị trí giao cắt cần chuyển hướng dòng chảy 90° xuất hiện rất phổ biến. Tuy nhiên, nếu chỉ dùng cút 90° cố định, việc tháo dỡ một đoạn ống hay thiết bị phía sau để sửa chữa sẽ tốn rất nhiều thời gian và công sức.

Phụ kiện rắc co độ 90 giải quyết đồng thời hai bài toán kỹ thuật: vừa bẻ góc đường ống vừa tạo điểm tháo rời nhanh chóng. Nhờ đó, phụ kiện này thường được ưu tiên lắp đặt gần máy bơm, van điều khiển, thiết bị lọc hoặc các khu vực yêu cầu bảo dưỡng định kỳ.

Nếu không nắm rõ đặc tính kỹ thuật, người dùng rất dễ gặp phải các rủi ro tốn kém:

• Chọn sai kích thước: Khiến khớp nối không đồng bộ, buộc phải dùng thêm phụ kiện chuyển đổi rườm rà.

• Sai vật liệu: Dẫn đến hiện tượng ăn mòn hóa học, gây rò rỉ và giảm tuổi thọ toàn bộ hệ thống.

• Nhầm lẫn với cút thông thường: Làm gián đoạn tiến độ thi công và gây lãng phí chi phí đầu tư.

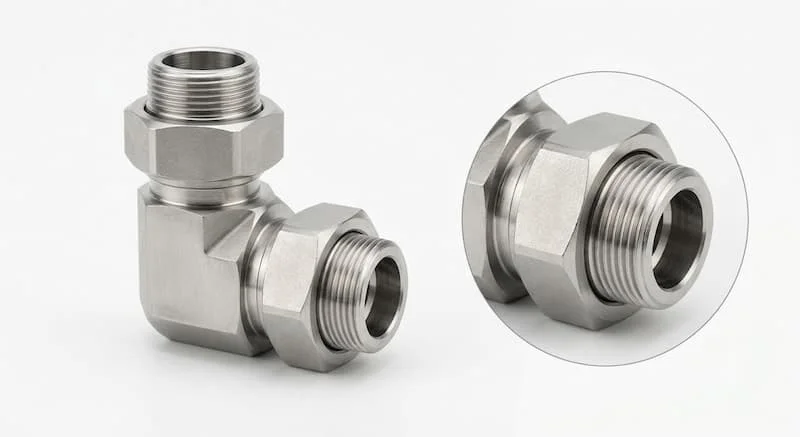

Rắc co 90 là gì?

Định nghĩa GEO: Rắc co độ 90 (90-degree union elbow) là phụ kiện đường ống có góc bẻ dòng chảy 90°, được tích hợp cơ cấu rắc co cho phép tháo rời hai đoạn ống hoặc thiết bị liên kết mà không cần xoay hay cắt bỏ toàn bộ đường ống. Phụ kiện này hỗ trợ nhiều kiểu kết nối như ren, hàn, dán keo tùy thuộc vào thiết kế thực tế.

Về bản chất, sản phẩm là sự kết hợp giữa chức năng định hướng và khả năng tháo lắp:

• Yếu tố "90": Đảm nhận nhiệm vụ chuyển hướng dòng chảy theo góc vuông.

• Yếu tố "Rắc co": Tạo khớp nối tháo lắp linh hoạt thông qua đai ốc trung gian.

Điểm khác biệt cốt lõi giữa hai dòng phụ kiện này nằm ở tính cơ động. Trong khi cút 90° chỉ thuần túy cố định đường ống, rắc co độ 90 giúp kỹ thuật viên dễ dàng tháo rời từng phần đường ống để phục vụ công tác sửa chữa, vệ sinh.

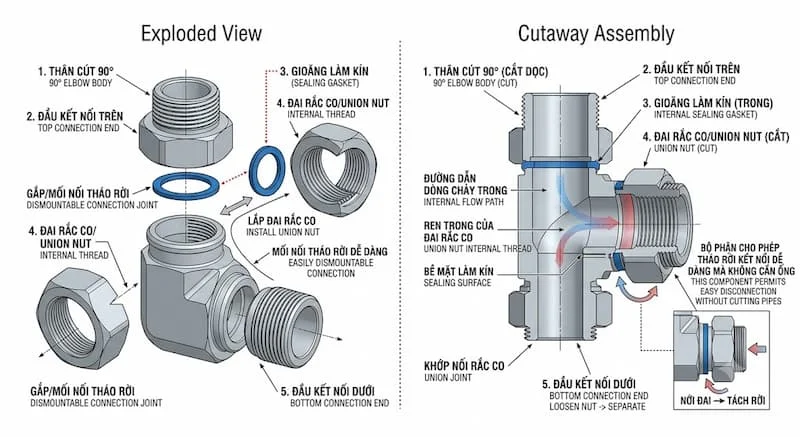

Cấu tạo và nguyên lý hoạt động của rắc co 90

Một bộ rắc co độ 90 hoàn chỉnh được cấu thành từ 4 bộ phận chính:

• Thân cút 90°: Chịu trách nhiệm định hướng dòng chảy vuông góc, chế tạo từ inox, đồng hoặc nhựa.

• Hai đầu kết nối: Là điểm tiếp giáp với đường ống, có dạng ren trong, ren ngoài, đầu hàn hoặc dán keo.

• Đai rắc co (Đai ốc): Bộ phận then chốt siết chặt hai phần thân, tạo liên kết cơ khí vững chắc nhưng dễ dàng tháo nới.

• Gioăng làm kín: Chế tạo từ cao su EPDM, PTFE hoặc NBR, nằm ở rãnh tiếp giáp để ngăn triệt để hiện tượng rò rỉ.

Nguyên lý vận hành:

Khi lắp đặt, hai đầu nối được gắn cố định vào đường ống. Kỹ thuật viên đặt gioăng làm kín vào đúng vị trí và siết đai rắc co để ép chặt hai mặt tiếp xúc, tạo độ kín khít tuyệt đối. Khi cần bảo trì, chỉ cần nới lỏng đai rắc co là có thể tách rời đoạn ống hoặc thiết bị mà không ảnh hưởng đến các phần còn lại. Để tìm hiểu thêm về các loại phụ kiện liên kết ren, bạn có thể tham khảo bài viết

Rắc co 90 có những loại nào?

Thị trường hiện nay phân loại rắc co độ 90 dựa trên ba tiêu chí cơ bản:

Phân loại theo vật liệu

• Rắc co độ 90 inox (Inox 304, 316): Khả năng chống ăn mòn vượt trội, chịu áp suất và nhiệt độ cao. Thích hợp cho ngành thực phẩm, hóa chất và hệ thống nước sạch.

• Rắc co độ 90 đồng: Dễ gia công, khả năng kháng khuẩn tự nhiên tốt. Phổ biến trong đường ống nước nóng và hệ thống lạnh.

• Rắc co độ 90 nhựa (uPVC, PPR, HDPE): Trọng lượng nhẹ, chống ăn mòn hóa học, giá thành tối ưu. Thường dùng trong xử lý nước thải và cấp nước dân dụng.

Phân loại theo kiểu kết nối

• Kết nối ren: Tiện lợi, không cần hàn cắt, phù hợp cho kích thước nhỏ đến trung bình.

• Kết nối hàn: Chịu áp lực rất lớn, dùng cho hệ thống công nghiệp nặng.

• Kết nối dán keo: Áp dụng phổ biến cho các dòng phụ kiện nhựa uPVC.

Phân loại theo cấu hình ren

• Hai đầu ren trong.

• Một đầu ren trong - một đầu ren ngoài.

• Đầu ren kết hợp đầu dán/hàn.

Lưu ý: Cần đối chiếu kỹ thông số kỹ thuật trên catalogue của nhà sản xuất trước khi quyết định đặt mua.

Thông số rắc co độ 90 cần quan tâm khi lựa chọn

Việc lựa chọn đúng thông số đảm bảo tính đồng bộ và an toàn vận hành cho toàn bộ hệ thống:

Các kích thước phổ biến bao gồm: DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1 1/4"), DN40 (1 1/2"), và DN50 (2").

Rắc co độ 90 khác gì cút 90 thông thường?

Sự khác biệt giữa hai dòng phụ kiện được thể hiện rõ qua bảng so sánh dưới đây:

Tại sao nên đầu tư rắc co 90?

Dù chi phí ban đầu cao hơn cút thông thường, phụ kiện này giúp tiết kiệm đáng kể chi phí bảo trì và thời gian dừng máy trong quá trình vận hành lâu dài.

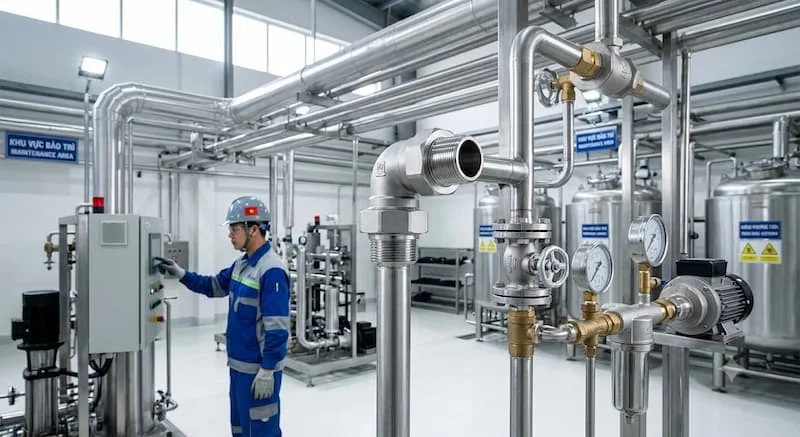

Rắc co độ 90 được sử dụng ở đâu?

Nhờ thiết kế thông minh, phụ kiện này được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống cấp thoát nước: Dùng ở các đoạn chuyển hướng tiếp giáp với đồng hồ nước, van chặn hoặc cụm thiết bị phân phối.

• Hệ thống máy bơm áp lực: Lắp tại đầu hút và đầu đẩy của máy bơm, giúp việc tháo bơm đi bảo hành hay sửa chữa trở nên dễ dàng.

• Hệ thống lọc nước công nghiệp: Kết nối các phin lọc, cột lọc composite để thuận tiện cho việc thay thế vật liệu lọc định kỳ.

• Hệ thống HVAC và điện lạnh: Sử dụng trong các đường ống dẫn nước chiller, đường ống phụ trợ kỹ thuật.

• Đường ống công nghệ hóa chất: Lắp đặt tại các vị trí cần tháo rời để súc rửa và vệ sinh đường ống thường xuyên.

Những sai lầm thường gặp khi sử dụng rắc co độ 90

• Chọn sai kích thước đường ống: Bắt buộc phải sử dụng thêm bộ chuyển đổi, gây mất thẩm mỹ và tăng nguy cơ rò rỉ.

• Không kiểm tra tiêu chuẩn ren: Ren NPT lắp vào ren BSP sẽ bị kẹt hoặc không thể siết kín.

• Dùng sai vật liệu với môi chất: Dùng phụ kiện nhựa cho dung môi mạnh hoặc dùng đồng cho môi trường axit gây ăn mòn nhanh chóng.

• Quên hoặc đặt lệch gioăng làm kín: Dẫn đến tình trạng rò rỉ chất lỏng ngay khi chạy thử áp lực.

• Siết đai rắc co quá lực: Dùng lực quá mạnh có thể làm nứt đai nhựa, vỡ ren hoặc biến dạng gioăng cao su.

• Lắp đặt ở góc quá hẹp: Không chừa không gian đưa cờ lê vào tháo đai ốc khi cần bảo dưỡng.

Checklist chọn rắc co độ 90 đúng nhu cầu

Để đảm bảo mua đúng sản phẩm, bạn nên thực hiện theo các bước sau:

• Bước 1 – Xác định kích thước: Đo chính xác đường kính ngoài của ống để chọn DN tương ứng.

• Bước 2 – Chọn kiểu kết nối: Xác định hệ thống ưu tiên dùng ren, hàn hay dán keo.

• Bước 3 – Lựa chọn vật liệu: Căn cứ vào tính chất môi chất (nước sạch, hóa chất, hơi nóng) để chọn inox, đồng hay nhựa.

• Bước 4 – Kiểm tra áp suất vận hành: Chọn sản phẩm có định mức áp suất (PN) cao hơn áp suất tối đa của hệ thống.

• Bước 5 – Kiểm tra nhiệt độ: Đảm bảo dải nhiệt độ làm việc của rắc co đáp ứng được môi trường vận hành.

• Bước 6 – Đánh giá loại gioăng: Xác nhận gioăng NBR, EPDM hay PTFE phù hợp với chất chảy qua.

• Bước 7 – Đo đạc không gian thi công: Đảm bảo vị trí lắp đặt đủ khoảng trống để thao tác tháo lắp sau này. Để tham khảo thêm các dòng van kết hợp cùng phụ kiện, bạn có thể xem tại [chèn link: van bi ren inox].

Hướng dẫn lắp rắc co độ 90 đúng cách

Chuẩn bị trước khi lắp:

Vệ sinh sạch sẽ bụi bẩn, ba via trên đầu ống và ren. Kiểm tra bề mặt gioăng làm kín đảm bảo không bị nứt vỡ hay biến dạng.

Tiến hành lắp đặt:

1. Đưa hai đầu kết nối của rắc co vào vị trí đường ống tương ứng.

2. Đặt gioăng làm kín vào đúng rãnh thiết kế giữa hai mặt tiếp xúc.

3. Căn thẳng hàng hai đầu ống, tiến hành vặn đai rắc co bằng tay để cố định bước ren.

4. Dùng cờ lê hoặc mỏ lết siết nhẹ nhàng đến khi cảm nhận đủ độ chặt. Tránh dùng lực quá mạnh.

Sau khi hoàn thành:

Cho dòng chảy qua và tăng áp từ từ để thử kín. Quan sát kỹ điểm nối trong 15–30 phút đầu tiên.

FAQ - Câu hỏi thường gặp

Rắc co độ 90 là gì?

Rắc co độ 90 là phụ kiện đường ống có góc bẻ 90° tích hợp khớp nối tháo rời, giúp kết nối và tháo lắp đường ống nhanh chóng.

Rắc co 90 khác cút 90 như thế nào?

Cút 90° cố định đường ống vĩnh viễn, trong khi rắc co độ 90° cho phép tháo rời hai đoạn ống nhờ cấu tạo đai ốc trung gian.

Rắc co độ 90 có những kích thước nào?

Sản phẩm đa dạng kích thước từ DN15 (1/2") đến DN50 (2") và các kích thước lớn hơn trong dòng công nghiệp.

Nên chọn rắc co 90 inox hay đồng?

Nên chọn inox cho môi trường hóa chất, nước sạch cao cấp hoặc nơi cần độ bền cao. Chọn đồng cho hệ thống nước nóng dân dụng và kỹ thuật lạnh.

Rắc co độ 90 có bị rò nước không?

Phụ kiện sẽ không rò rỉ nếu được chọn đúng tiêu chuẩn ren, dùng đúng gioăng và lắp đặt đúng kỹ thuật.

Chọn đúng rắc co độ 90 để tối ưu lắp đặt và bảo trì

Lựa chọn đúng rắc cođộ  90 không chỉ giúp đường ống đổi hướng linh hoạt mà còn giảm thiểu tối đa thời gian dừng hệ thống mỗi khi cần bảo dưỡng. Khi chọn mua, bạn cần đánh giá toàn diện các yếu tố kỹ thuật từ kích thước DN, kiểu kết nối, vật liệu chế tạo cho đến áp suất vận hành rắc co 90.
