3 4 dn 20 là gì?

3 4 DN 20 là gì? Bạn đang cần thay thế một chiếc van nước cũ trong nhà, nhìn vào thân thiết bị thấy khắc chìm thông số 3 4, nhưng khi tra cứu bản vẽ kỹ thuật hoặc đi mua mới, người ta lại đưa cho bạn mã sản phẩm dn 20. Sự khác biệt về cách gọi này ngay lập tức biến thành một dấu hỏi lớn: liệu hai thông số này có thực sự là một? Việc chỉ dựa vào cảm tính hoặc nhìn một con số rời rạc rất dễ đẩy bạn vào tình huống trớ trêu khi cầm sản phẩm trên tay nhưng lại không sao lắp vừa vào đường ống chờ sẵn.

Sự nhầm lẫn kinh điển giữa hệ đo lường inch, thông số danh nghĩa DN, đường kính trong và đường kính ngoài thường để lại hậu quả không mấy dễ chịu. Bạn có thể mua sai van, chọn nhầm phụ kiện, khiến ren ống không khớp, để rồi mất oan thời gian đi đổi trả, chậm trễ tiến độ công việc và phát sinh thêm chi phí. Bài viết này sẽ giúp bạn làm sáng tỏ mối quan hệ cốt lõi giữa 3 4 dn20 và kích thước vật lý thực tế của mọi hệ thống đường ống.

3 4 dn 20 là gì?

Trong lĩnh vực hệ thống đường ống và thiết bị cơ điện, 3 4 dn20 là sự kết hợp của hai cách gọi kích thước phổ biến nhất: 3/4 inch biểu thị theo hệ đo lường Anh/Mỹ, và DN20 là kích thước danh nghĩa theo hệ tiêu chuẩn châu Âu/quốc tế. Trong phần lớn các ứng dụng van công nghiệp và phụ kiện đường ống dân dụng, hai thông số này được quy đổi tương đương với nhau.

Tuy nhiên, giá trị "20" trong DN20 không có nghĩa là đường kính vật lý đo bằng thước trên thực tế lúc nào cũng chính xác tuyệt đối 20 mm. Con số này chỉ mang tính chất danh nghĩa để phân loại nhóm kích thước. Kích thước hình học thực tế còn chịu sự chi phối của hàng loạt yếu tố kỹ thuật khác:

• Tiêu chuẩn sản xuất của nhà máy.

• Chủng loại vật liệu đường ống (thép, nhựa, inox).

• Độ dày mỏng của thành ống.

• Kiểu kết nối cơ khí (ren, hàn, mặt bích).

• Hệ quy chiếu tiêu chuẩn ren quốc tế.

DN20 và 3 4 inch khác nhau như thế nào?

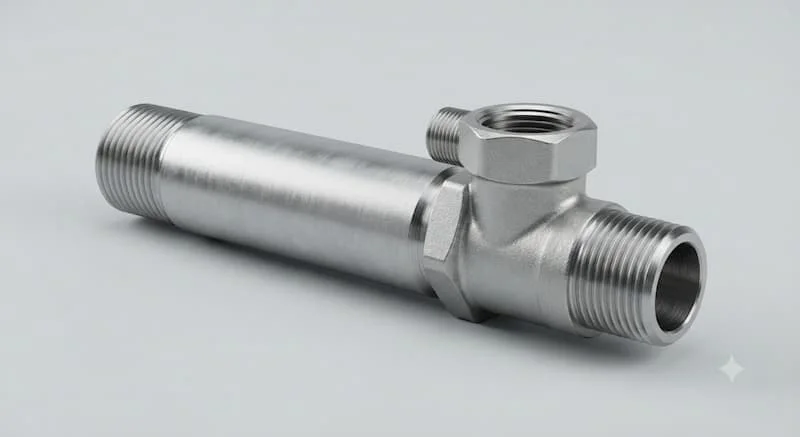

3/4 inch là gì?

3/4 inch là thông số kích thước định danh theo hệ inch, xuất hiện dày đặc trên các dòng van bi, van cổng, phụ kiện ren và nhiều thiết bị đường ống chuyên dụng khác.

DN20 là gì?

DN là viết tắt của cụm từ "Diameter Nominal" (đường kính danh nghĩa). Thông số DN20 đóng vai trò cốt lõi trong việc:

• Phân loại quy mô kích thước của cả hệ thống.

• Đồng bộ hóa bản vẽ thiết kế kỹ thuật.

• Lựa chọn thiết bị và phụ kiện lắp ghép chính xác.

• Xác định khả năng tương thích của dòng chảy.

Hai cách gọi này thực chất là hai ngôn ngữ khác nhau để chỉ cùng một nhóm kích thước tương ứng, nhưng khi tiến hành lắp ghép thực tế, việc kiểm tra thông số gia công cơ khí là điều bắt buộc.

3 4 inch có luôn tương đương DN20 không?

Trong phần lớn cách gọi thông thương của ngành nước và thiết bị cơ điện, 3 4 inch hoàn toàn tương ứng với DN20. Dù vậy, bạn tuyệt đối không nên mặc định rằng mọi kích thước vật lý bên ngoài của chúng sẽ giống hệt nhau ở mọi thương hiệu sản xuất.

Một thiết bị khi xuất xưởng có thể được nhà sản xuất dán nhãn hoặc khắc thông số bằng nhiều cách khác nhau tùy theo thị trường xuất khẩu: 3/4", DN20, DN20 - 3/4, hoặc 20A theo tiêu chuẩn Nhật Bản. Tuy nhiên, khả năng lắp lẫn vào hệ thống hiện hữu còn bị quyết định bởi:

• Kiểu kết nối (ren hay không ren).

• Tiêu chuẩn bước ren (BSP hay NPT).

• Đường kính ngoài thực tế của ống.

• Độ dày thành ống chịu lực.

Lấy ví dụ thực tế, một chiếc van được định danh là DN20 nhưng nếu phiên bản này sử dụng đầu hàn trong khi hệ thống ống nhà bạn là đầu ren, chúng hoàn toàn không thể kết nối trực tiếp với nhau dù cùng mang một cái tên kích thước.

Kích thước thực tế của 3 4 dn20 là bao nhiêu?

Việc áp đặt một con số duy nhất cho đường kính thực tế của 3 4 dn20 là sai lầm kỹ thuật phổ biến. Bạn cần phân tách rõ ràng các khái niệm sau:

Kích thước danh nghĩa

DN20 chỉ là tên gọi quy ước mang tính định danh hệ thống, giúp kỹ sư và thợ lắp đặt dễ dàng phân biệt các phân khúc lớn nhỏ trên bản vẽ.

Đường kính ngoài

Tùy thuộc vào vật liệu cấu thành mà đường kính ngoài (OD) thực tế của ống hoặc phụ kiện sẽ dao động khác nhau:

• Ống thép mạ kẽm / ống đen.

• Ống inox công nghiệp.

• Ống nhựa uPVC, PPR, HDPE.

Đường kính trong

Đường kính trong (ID) biến đổi liên tục tùy thuộc vào thông số độ dày thành ống (Schedule) và tiêu chuẩn áp lực chịu tải của nhà sản xuất.

Chính vì lý do đó, bạn không nên chỉ dựa vào một thông số đường kính duy nhất khi mua sắm vật tư. Hãy kiểm tra đồng thời cả mã DN, hệ inch, chủng loại vật liệu, tiêu chuẩn kỹ thuật lẫn hình thức kết nối để đảm bảo sự khớp nối hoàn hảo.

Các loại sản phẩm phổ biến sử dụng kích thước 3 4 dn20

Van 3 4 dn20

Bạn có thể dễ dàng tìm thấy kích thước này ở các dòng sản phẩm:

• Van bi tay gạt, van bi điện từ.

• Van bướm cỡ nhỏ chuyên dụng.

• Van một chiều lá lật hoặc lò xo.

• Van cổng (van cửa) dân dụng và công nghiệp.

• Van lọc chữ Y, van giảm áp dòng chảy.

Ống DN20

Được sản xuất từ đa dạng các loại vật liệu:

• Ống thép đúc hoặc hàn chịu lực.

• Ống inox chống gỉ sét.

• Ống nhựa uPVC, ống nhựa hàn nhiệt PPR.

Phụ kiện 3 4 dn20

Bao gồm toàn bộ các chi tiết ghép nối đường ống:

• Co vuông (Cút 90 độ), tê chia dòng.

• Măng sông nối thẳng, kép ren ngoài.

• Rắc co nhựa hoặc kim loại, nối ren trong ngoài.

• Nút bịt đầu ống kỹ thuật.

Sự đa dạng này giúp [chèn link: danh mục phụ kiện đường ống chính hãng] đáp ứng trọn vẹn mọi yêu cầu khắt khe từ hệ thống dân dụng đến công nghiệp nhẹ.

So sánh 3 4 dn20 với DN15 và DN25

Sự nhầm lẫn thường xảy ra giữa các mốc kích thước liền kề như 1/2 với 3/4 inch, hoặc giữa 3/4 inch với 1 inch. Nguyên nhân sâu xa vẫn nằm ở việc người dùng áp dụng nhầm lẫn giữa hệ inch danh nghĩa và kích thước đo thực tế bằng thước dây trên các chất liệu ống khác nhau.

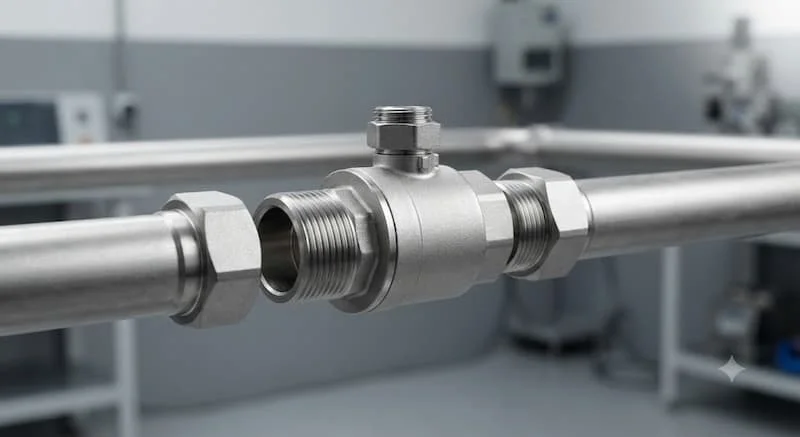

Kích thước 3 4 dn20 được sử dụng ở đâu?

Kích thước 3 4 dn20 xuất hiện phổ biến trong vô số hệ thống dẫn truyền lưu chất từ quy mô hộ gia đình đến các công trình thương mại:

• Hệ thống cấp nước dân dụng: Làm đường ống nhánh phân phối nước từ trục chính đến các khu vực phòng tắm, nhà bếp.

• Đường ống trong công trình: Dẫn nước sinh hoạt, hệ thống phòng cháy chữa cháy quy mô nhỏ.

• Hệ thống máy bơm: Lắp đặt trực tiếp tại đầu hút hoặc đầu xả của các dòng máy bơm tăng áp, bơm đẩy cao gia đình nhờ lưu lượng vừa phải, tối ưu áp lực nước.

• Hệ thống lọc nước: Kết nối các cột lọc tổng, hệ thống RO công nghiệp và màng lọc tinh.

• Hệ thống tưới tiêu tự động: Dẫn nước tưới cây sân vườn, hệ thống phun sương làm mát.

• Kết nối thiết bị phụ trợ: Làm cầu nối trung gian giữa đường ống chờ với các thiết bị đo lường, van điều khiển tự động.

Trong hệ thống máy bơm cấp nước, kích thước DN20 được lựa chọn nhằm đảm bảo lưu lượng nước đi qua ổn định, không bị thắt cổ chai gây sụt áp hoặc quá tải động cơ.

Khi nào nên chọn 3 4 dn20?

Bạn nên cân nhắc lựa chọn kích thước này khi hệ thống thực tế thỏa mãn các điều kiện sau:

• Bản vẽ thiết kế kỹ thuật hoặc nhãn mác thiết bị cũ ghi rõ thông số 3/4 inch hoặc DN20.

• Các phụ kiện, van khóa đang hiện hữu trong hệ thống có cùng kích thước danh nghĩa.

• Lưu lượng dòng chảy và công suất vận hành đòi hỏi một đường ống cỡ trung bình.

• Kiểu kết nối của thiết bị hoàn toàn tương thích với đầu chờ sẵn có.

Tuy nhiên, bạn chớ nên vội vàng ra quyết định mua hàng chỉ dựa vào mỗi con số DN20. Hãy kiểm tra thật kỹ các thông số đi kèm: đầu kết nối là ren hay mặt bích? Tiêu chuẩn ren là gì? Vật liệu chế tạo bằng đồng, inox hay nhựa? Khả năng chịu áp lực và nhiệt độ vận hành ra sao để đảm bảo an toàn tuyệt đối cho công trình.

Những sai lầm thường gặp khi chọn 3 4 dn 20

Sai lầm 1: Đinh ninh DN20 nghĩa là đường kính đo thực tế đúng 20 mm

Đây là chiếc bẫy tư duy phổ biến nhất khiến nhiều người mua nhầm phụ kiện vì lầm tưởng thông số danh nghĩa là kích thước vật lý đo bằng thước kẹp.

Sai lầm 2: Chỉ quan tâm đến kích thước mà bỏ qua kiểu kết nối

Mua đúng kích thước 3 4 dn20 nhưng lại chọn nhầm kiểu kết nối (ví dụ mua đầu ren trong trong khi thiết bị yêu cầu đầu hàn hoặc mặt bích), dẫn đến việc hoàn toàn không thể lắp ghép.

Sai lầm 3: Nhầm lẫn giữa 3/4 inch danh nghĩa với tỷ lệ quy đổi hình học đơn giản

Nhiều người lấy 3/4 nhân với 25.4 mm ra con số gần 19 mm rồi dùng thước đo thấy lệch vài mm liền kết luận hàng lỗi, trong khi thực tế quy chuẩn ren ống có dung sai và bước ren đặc thù riêng.

Sai lầm 4: Bỏ qua yếu tố vật liệu cấu thành

Các chất liệu khác nhau như thép, inox, đồng thau hay nhựa uPVC/PPR có tiêu chuẩn kỹ thuật và thông số dung sai hoàn toàn khác biệt.

Sai lầm 5: Lơ là tiêu chuẩn bước ren

Hai sản phẩm cùng được gọi là 3 4 dn20 nhưng nếu một bên thuộc tiêu chuẩn ren hệ Anh (BSP) và một bên thuộc hệ Mỹ (NPT), chúng sẽ không thể vặn khít vào nhau trọn vẹn.

Cách xác định đúng kích thước 3 4 dn 20 trước khi mua

1. Bước 1: Kiểm tra thông tin trên thiết bị cũ: Quan sát kỹ các ký hiệu được khắc nổi hoặc in trên thân sản phẩm cũ như DN20, 3/4, 3/4 inch hoặc các mã tiêu chuẩn kết nối đi kèm.

2. Bước 2: Xác định loại sản phẩm cần thay thế: Làm rõ bạn đang tìm mua van nước, đoạn ống thẳng, co góc, tê chia hướng hay măng sông nối ren.

3. Bước 3: Kiểm tra kiểu kết nối thực tế: Xác định xem đầu kết nối cần mua là ren trong, ren ngoài, đầu hàn nhiệt hay mặt bích bắt bu lông.

4. Bước 4: Đo kích thước thực tế bằng dụng cụ: Sử dụng thước cặp (Vernier caliper) đo đường kính ngoài của ren ngoài hoặc đường kính trong của ren trong để có số liệu đối chiếu khách quan nhất.

5. Bước 5: Kiểm tra tiêu chuẩn kỹ thuật: Đặc biệt lưu ý đến bước ren và tiêu chuẩn chế tạo, nhất là với các hệ thống ống công nghiệp áp lực cao.

Checklist chọn van và phụ kiện 3 4 dn 20

• Đã xác định chính xác mục đích và vị trí lắp đặt trong hệ thống.

• Đã kiểm tra rõ thông số 3/4 inch hoặc DN20 trên thiết bị cũ.

• Đã xác định đúng hình thức kết nối (ren, hàn, mặt bích).

• Đã phân định rõ đầu ren trong hay ren ngoài cần mua.

• Đã đối chiếu tiêu chuẩn kết nối của nhà sản xuất.

• Đã chọn đúng vật liệu cấu thành phù hợp với lưu chất (nước sạch, hóa chất...).

• Đã xác định áp suất làm việc tối đa của hệ thống ống.

• Đã kiểm tra ngưỡng nhiệt độ vận hành thực tế.

• Đã tìm hiểu tính chất của lưu chất bên trong đường ống.

• Đã đối chiếu kỹ lưỡng với kích thước thực tế đo đạc được.

Câu hỏi thường gặp về 3 4 dn 20

3 4 có phải DN20 không?

Trong cách gọi phổ biến và thương mại của ngành nước cũng như thiết bị cơ điện, 3/4 inch thường tương ứng trực tiếp với DN20. Mặc dù vậy, bạn vẫn cần kiểm tra kỹ lưỡng kiểu kết nối và tiêu chuẩn kỹ thuật thực tế để lắp đặt chính xác.

DN20 có phải đường kính chính xác 20 mm không?

Không nhất thiết. DN là ký hiệu chỉ đường kính danh nghĩa mang tính quy ước hệ thống, còn đường kính vật lý thực tế đo trên sản phẩm sẽ có độ chênh lệch tùy thuộc vào loại vật liệu và tiêu chuẩn chế tạo của nhà máy.

Van 3/4 có lắp được với ống DN20 không?

Hoàn toàn có thể lắp đặt được, với điều kiện kích thước danh nghĩa, kiểu kết nối cơ khí và tiêu chuẩn bước ren hoặc đầu nối của hai sản phẩm phải tương thích đồng bộ với nhau.

DN20 tương đương bao nhiêu inch?

Trong quy chuẩn quốc tế và cách gọi thông dụng của ngành kỹ thuật đường ống, kích thước DN20 tương đương với 3/4 inch (hoặc xấp xỉ ống 21 theo cách gọi dân gian).

Làm sao để tránh mua nhầm phụ kiện 3 4 dn 20?

Cách tối ưu nhất là bạn cần kiểm tra đồng thời bốn yếu tố cốt lõi: kích thước danh nghĩa, kiểu kết nối, tiêu chuẩn kỹ thuật bước ren và kích thước thực tế đo bằng dụng cụ chuyên dụng trước khi quyết định thanh toán.

Kết luận

Trước khi lựa chọn van, ống hoặc phụ kiện 3 4 dn 20 cho công trình, hãy dành chút thời gian kiểm tra trực tiếp thông số tại đầu kết nối và đối chiếu kỹ lưỡng với hệ thống đường ống đang vận hành. Việc xác định chuẩn xác kích thước, kiểu ren và tiêu chuẩn kỹ thuật ngay từ bước đầu sẽ giúp bạn loại bỏ hoàn toàn tình trạng mua nhầm sản phẩm, lắp đặt không khớp hoặc gặp sự cố rò rỉ nước về sau.
