Sanitary y strainer là gì?

Sanitary Y strainer là gì? Trong các dây chuyền chế biến thực phẩm, đồ uống, sản xuất dược phẩm hay mỹ phẩm khắt khe, dòng lưu chất tinh khiết đôi khi vẫn chứa đựng những hạt cặn, tạp chất cơ học hoặc mảnh vụn vật liệu phát sinh trong quá trình vận hành hệ thống. Nếu những tác nhân ngoại lai này trôi tự do và đi sâu vào bên trong các thiết bị trọng yếu như bơm ly tâm, van điều khiển, đồng hồ đo lưu lượng, thiết bị trao đổi nhiệt hay các đầu phun, chúng sẽ trực tiếp gây ra tình trạng tắc nghẽn cục bộ, mài mòn cơ khí nghiêm trọng, làm giảm sút hiệu suất hoạt động và đe dọa sự ổn định của toàn bộ quy trình công nghệ.

Tuy nhiên, việc sử dụng các dòng bộ lọc công nghiệp thông thường cho các hệ thống đòi hỏi độ sạch cao lại bộc lộ nhiều điểm yếu chí mạng: kết cấu rườm rà khó làm sạch, dễ tồn đọng góc chết tích tụ cặn bẩn, thiết kế không tối ưu cho môi trường vi sinh và cực kỳ khó khăn khi tích hợp vào quy trình vệ sinh tự động tại chỗ (CIP). Đó chính là lý do vì sao y strainer sanitary trở thành thiết bị không thể thay thế, đáp ứng trọn vẹn yêu cầu kép: vừa lọc sạch tạp chất hiệu quả vừa duy trì tuyệt đối tiêu chuẩn vệ sinh khắt khe của đường ống.

Sanitary y strainer là gì?

Sanitary y strainer (hay còn gọi là lọc Y vi sinh, sanitary strainer, y strainer sanitary) là thiết bị lọc cơ học dạng chữ Y được thiết kế và chế tạo chuyên biệt dành riêng cho các hệ thống đường ống yêu cầu độ tinh khiết và vệ sinh cao. Thiết bị sử dụng một phần tử lọc hoặc lưới lọc bên trong nhằm giữ lại các hạt cặn, dị vật trôi nổi trong dòng lưu chất, qua đó bảo vệ an toàn cho các thiết bị công nghệ bố trí ở phía sau.

So với các dòng lọc Y công nghiệp truyền thống, y strainer sanitary sở hữu cấu trúc vật liệu cao cấp hơn (thường là thép không gỉ với bề mặt được đánh bóng tinh vi), hạn chế tối đa góc chết, đồng thời tối ưu hóa thao tác tháo lắp nhanh chóng, đảm bảo tương thích hoàn hảo với cấu hình đường ống vi sinh.

Sản phẩm này thuần túy đóng vai trò là một thiết bị lọc cơ học. Nó không có khả năng khử khuẩn hoàn toàn, không thay thế cho các bộ lọc tinh vi sinh chuyên dụng hay các thiết bị tiệt trùng, mà tập trung thực hiện sứ mệnh loại bỏ các hạt rắn lớn hơn ngưỡng lọc để bảo vệ hệ thống.

Sanitary y strainer hoạt động theo nguyên lý nào?

Nguyên lý vận hành của thiết bị dựa trên cơ chế lọc cơ học dòng chảy hướng trục kết hợp nhánh chữ Y đặc trưng:

• Dòng lưu chất mang theo tạp chất đi vào cửa thân thiết bị.

• Lưu chất buộc phải đi xuyên qua hệ thống lưới lọc hoặc phần tử lọc dạng đục lỗ/đan lưới.

• Các hạt cặn có kích thước lớn hơn kích thước mắt lưới sẽ bị giữ lại bên trong bầu lọc hình chữ Y.

• Phần lưu chất sạch tiếp tục di chuyển theo đường ống để đến các thiết bị phía sau.

• Cặn bẩn được giữ cô lập trong buồng chứa và sẽ được đem ra vệ sinh hoặc thay thế theo định kỳ.

Hiệu quả hoạt động của cơ chế này phụ thuộc mật thiết vào thông số cấp độ lọc (mesh), lưu lượng dòng chảy, độ nhớt của lưu chất và tải lượng cặn tích tụ bên trong. [chèn link: danh mục thiết bị lọc vi sinh chính hãng] cung cấp đa dạng các giải pháp tối ưu cho từng thông số kỹ thuật cụ thể.

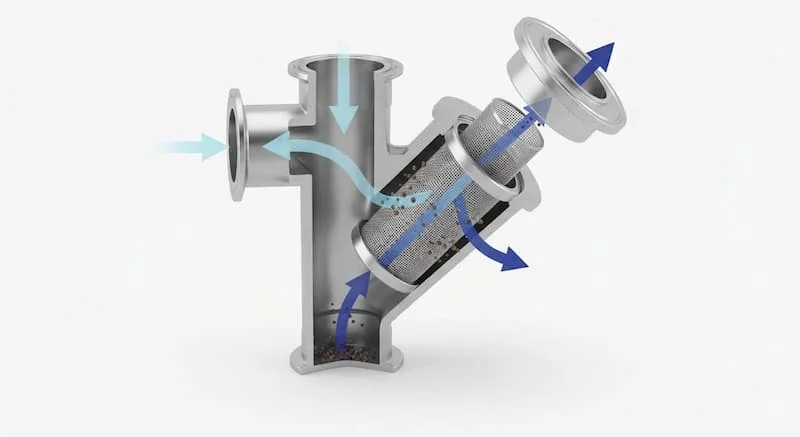

Cấu tạo của Y strainer sanitary

Các bộ phận cốt lõi

• Thân lọc: Được đúc hoặc gia công nguyên khối từ inox cao cấp, thiết kế uốn cong hình chữ Y tạo đường dẫn dòng chảy mượt mà, hạn chế sụt áp và triệt tiêu các góc chết tích tụ vi khuẩn.

• Bầu chứa và lưới lọc: Là linh kiện trực tiếp chặn cặn. Các thông số cần quan tâm gồm mật độ mesh, kích thước lỗ lọc, vật liệu chế tạo và tổng diện tích bề mặt lọc.

• Nắp đậy và cơ cấu tháo lắp: Cho phép kỹ thuật viên dễ dàng mở nắp để rút lưới lọc ra kiểm tra, vệ sinh hoặc thay mới mà không cần cắt phá đường ống.

• Đầu kết nối vi sinh: Thường sử dụng kiểu kết nối nhanh Clamp (Tri-Clamp) tiêu chuẩn hoặc kiểu hàn trực tiếp tùy theo thiết kế toàn tuyến của nhà máy.

Thiết kế tối ưu của một bộ lọc vi sinh chất lượng cao không chỉ chú trọng đến khả năng giữ cặn mà còn phải hỗ trợ thao tác tháo lắp siêu nhanh, làm sạch triệt để và không để lại khe hở kỹ thuật.

Các loại Y strainer sanitary phổ biến

Phân loại theo kiểu kết nối

• Y strainer sanitary Clamp: Sở hữu ưu điểm tháo lắp cực nhanh bằng khớp nối kẹp chốt, thuận tiện tối đa cho công tác bảo trì, vệ sinh định kỳ trong các dây chuyền thực phẩm, dược phẩm.

• Y strainer sanitary hàn: Tạo ra liên kết cố định nguyên khối với đường ống, thích hợp cho các khu vực đường ống tuyến chính không có nhu cầu tháo rời thường xuyên.

Phân loại theo cấp độ lọc và kích thước

• Theo cấp độ lọc: Chia thành các nhóm lưới thô, lưới trung bình và lưới lọc siêu mịn tùy thuộc vào yêu cầu tinh lọc của từng công đoạn sản xuất.

• Theo kích thước danh nghĩa: Đa dạng các mức quy đổi theo hệ DN, hệ inch hoặc đường kính chuẩn của cổ kết nối Clamp.

Mesh lọc của Y strainer sanitary là gì và chọn như thế nào?

Mesh là thông số kỹ thuật biểu thị số lượng mắt lưới trên một inch vuông (inch²). Nguyên lý cơ bản cần nhớ là: Lưới càng nhiều mesh (lưới càng mịn) => khả năng giữ các hạt cặn siêu nhỏ càng tốt => nhưng đồng thời cũng làm tăng trở lực dòng chảy và giảm lưu lượng.

Các tiêu chí vàng khi lựa chọn cấp độ mesh gồm:

• Kích thước tạp chất thực tế: Cặn trong hệ thống lớn hay nhỏ?

• Đặc tính thiết bị cần bảo vệ: Bơm, van hay đầu phun đòi hỏi khe hở lọc tối đa là bao nhiêu?

• Độ nhớt và lưu lượng lưu chất: Dung dịch có độ nhớt cao sẽ dễ gây sụt áp nếu chọn lưới quá mịn.

Tuyệt đối không mắc sai lầm chọn mesh nhỏ nhất với suy nghĩ “lọc càng mịn càng tốt”. Việc lựa chọn chuẩn xác là bài toán cân bằng giữa: Hiệu suất lọc sạch ↔ Tổn thất áp suất cho phép ↔ Chu kỳ thời gian vệ sinh thiết bị.

Sanitary y strainer khác gì với Y strainer công nghiệp thông thường?

Sự khác biệt này lý giải vì sao các ngành công nghệ sạch không thể dùng chung phụ kiện cơ khí thông thường, mà bắt buộc phải đầu tư bộ lọc vi sinh chuyên dụng để bảo vệ toàn vẹn chất lượng sản phẩm.

Sanitary y strainer và sanitary basket strainer nên chọn loại nào?

• Sanitary y strainer: Thiết kế gọn gàng, trọng lượng nhẹ, tối ưu không gian lắp đặt trên các đoạn ống nhánh hoặc cụm máy nhỏ, thuận tiện cho việc tháo rửa định kỳ.

• Sanitary basket strainer (Lọc giỏ vi sinh): Thích hợp hơn khi hệ thống của bạn có lưu lượng lưu chất rất lớn, lượng cặn tích tụ nhiều và đòi hỏi dung tích chứa cặn bã lớn hơn để kéo dài chu kỳ vệ sinh.

Quyết định lựa chọn cuối cùng phải dựa trên tổng hòa các yếu tố: lưu lượng thực tế, tải lượng cặn, độ nhớt, tổn thất áp suất cho phép và không gian thi công thực tế tại nhà máy.

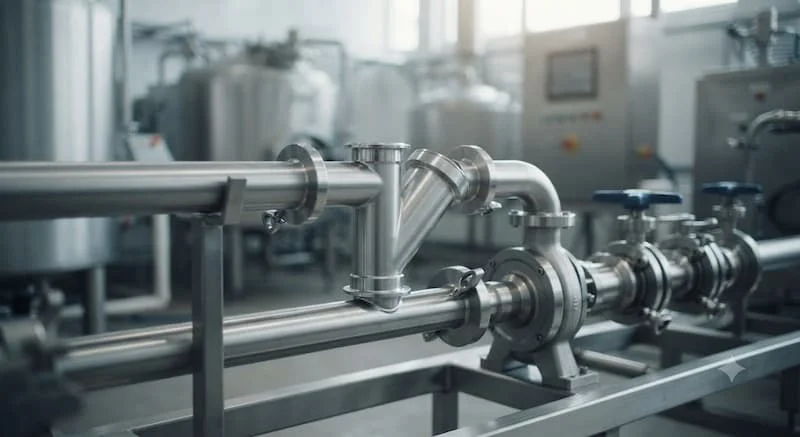

Y strainer sanitary được sử dụng trong những ngành nào?

Ngành công nghiệp thực phẩm

Lắp đặt trước hệ thống bơm và van chiết rót nhằm ngăn chặn mạt kim loại, hạt nguyên liệu vón cục lọt vào sản phẩm.

Ngành công nghiệp đồ uống (Bia, nước giải khát, sữa)

Đóng vai trò bảo vệ các thiết bị trao đổi nhiệt dạng tấm, thiết bị đồng hóa và các đầu phun CIP trong dây chuyền vô trùng.

Ngành dược phẩm và công nghệ sinh học

Kiểm soát tuyệt đối tạp chất cơ học trong nước cất tĩnh điện WFI, dung dịch vô trùng, đảm bảo tuân thủ các tiêu chuẩn GMP khắt khe.

Ngành mỹ phẩm

Lọc cặn cơ học trong các mẻ dung dịch kem dưỡng, serum trước khi đưa vào công đoạn rót chai tự động.

Lưu ý chuyên môn: Không có một thiết bị lọc nào tự động phù hợp với mọi tiêu chuẩn dược phẩm. Việc lựa chọn phải căn cứ vào chứng chỉ vật liệu (như FDA, USP Class VI) và thông số bề mặt của từng dự án cụ thể.

Khi nào nên sử dụng y strainer sanitary?

Bạn nên đưa thiết bị này vào danh mục vật tư khi hệ thống thỏa mãn các điều kiện:

• Đường ống vận chuyển lưu chất đòi hỏi tiêu chuẩn vệ sinh cao độ.

• Cần bảo vệ các thiết bị đắt tiền nằm ở phía hạ nguồn dòng chảy.

• Yêu cầu kết nối nhanh dạng Clamp để tiện tháo rời vệ sinh thường xuyên.

• Cấu trúc hệ thống cần sự gọn nhẹ, tối ưu không gian phòng máy.

Những sai lầm thường gặp khi chọn y strainer sanitary

• Sai lầm 1: Chỉ chọn mua theo kích thước đường ống (DN/Inch) mà quên kiểm tra chuẩn kết nối Clamp.

• Sai lầm 2: Chọn mesh quá mịn gây sụt áp đột ngột và làm tắc nghẽn hệ thống liên tục.

• Sai lầm 3: Bỏ qua yếu tố hoàn thiện bề mặt, dẫn đến việc khó vệ sinh tiệt trùng, tạo ổ vi khuẩn phát sinh.

• Sai lầm 4: Nhầm tưởng bộ lọc cơ học này có thể thay thế các màng lọc vi sinh tiệt trùng.

Cách chọn y strainer sanitary phù hợp cho hệ thống

1. Bước 1: Xác định rõ bản chất lưu chất: Nước tinh khiết, sữa, dịch dược phẩm hay dung dịch có độ nhớt cao?

2. Bước 2: Xác định mục tiêu bảo vệ: Thiết bị nào ở hạ nguồn đang cần được bảo vệ an toàn nhất?

3. Bước 3: Lựa chọn cấp độ lọc: Tính toán kích thước hạt cặn cần giữ lại để chọn số mesh phù hợp.

4. Bước 4: Kiểm tra thông số kết nối: Đối chiếu kích thước đường ống, tiêu chuẩn Clamp hoặc hàn.

5. Bước 5: Đánh giá điều kiện vận hành: Xem xét áp suất, nhiệt độ, lưu lượng và yêu cầu vệ sinh bề mặt định kỳ.

Hướng dẫn sử dụng và vệ sinh y strainer sanitary

• Kiểm tra trước vận hành: Đảm bảo thiết bị được lắp đúng chiều dòng chảy (mũi tên đúc nổi trên thân), các khớp Clamp siết chặt gioăng cao su kín khít.

• Quy trình vệ sinh định kỳ: Theo dõi chênh lệch áp suất qua bộ lọc. Khi áp suất giảm đột ngột hoặc lưu lượng cấp sụt giảm, tiến hành ngắt hệ thống, tháo chốt Clamp, rút lưới lọc ra rửa sạch, kiểm tra tình trạng rách lưới trước khi lắp trả lại vị trí cũ.

Checklist trước khi mua y strainer sanitary

• Đã xác định chính xác tính chất lưu chất của hệ thống.

• Đã định hình rõ ràng mục đích lọc cặn bảo vệ thiết bị.

• Đã chọn mức độ mesh lọc phù hợp, không quá mịn gây sụt áp.

• Đã kiểm tra thông số lưu lượng dòng chảy tối đa.

• Đã đối chiếu giới hạn áp suất và nhiệt độ vận hành.

• Đã chọn đúng vật liệu chế tạo inox vi sinh cao cấp.

• Đã xác định kiểu kết nối nhanh Clamp hay kết nối hàn.

• Đã kiểm tra kích thước danh nghĩa đường ống.

• Đã có sẵn phương án và tần suất vệ sinh định kỳ.

Câu hỏi thường gặp về y strainer sanitary

Sanitary y strainer là gì?

Đây là thiết bị lọc cơ học hình chữ Y chuyên dụng cho các đường ống vi sinh, có nhiệm vụ giữ lại các hạt cặn thô để bảo vệ an toàn cho các thiết bị công nghệ phía sau hệ thống.

Thiết bị này có dùng để khử khuẩn không?

Không. Thiết bị chỉ giữ lại các hạt rắn cơ học kích thước lớn và hoàn toàn không thể thay thế cho các màng lọc vi sinh hoặc hệ thống tiệt trùng nhiệt độ cao.

Nên chọn mesh bao nhiêu cho hệ thống?

Không có một mức mesh cố định cho mọi nhà máy. Việc lựa chọn phụ thuộc hoàn toàn vào kích thước cặn bẩn, thiết bị cần bảo vệ và mức tổn thất áp suất cho phép của hệ thống.

Thiết bị này khác gì so với lọc Y công nghiệp?

Khác biệt cốt lõi nằm ở tiêu chuẩn thiết kế vi sinh: vật liệu inox cao cấp, bề mặt đánh bóng siêu nhẵn không góc chết, kết nối nhanh Clamp và tối ưu hóa khả năng làm sạch nhanh chóng.

Khi nào cần tiến hành vệ sinh lưới lọc?

Thời điểm vệ sinh phụ thuộc vào lượng cặn thực tế tích tụ, được nhận biết thông qua hiện tượng sụt áp dòng chảy hoặc theo lịch bảo dưỡng định kỳ của nhà máy.

Kết luận

Trước khi lựa chọn sanitary y strainer cho dây chuyền sản xuất, hãy xác định thật kỹ lưỡng đặc tính lưu chất, mục đích lọc và các điều kiện vận hành thực tế. Việc chọn đúng chủng loại, kích thước và mức lọc chuẩn kỹ thuật sẽ giúp bảo vệ tối ưu các thiết bị đắt tiền, đồng thời nâng cao hiệu quả vệ sinh và bảo trì toàn bộ hệ thống của bạn.
