Ống lọc hơi dầu là gì?

Ống lọc hơi dầu là gì? Trong quá trình vận hành các hệ thống khí nén và đường ống công nghiệp, các kỹ sư và nhà quản lý kỹ thuật thường xuyên phải đối mặt với tình trạng khí hoặc hơi sau khi đi qua máy nén lại lẫn theo dầu thừa. Sự hiện diện của dầu trong đường ống không chỉ khiến các thiết bị đầu cuối bị bám dính lớp màng nhờn khó chịu mà còn làm cho chất lượng môi chất sau xử lý không đạt yêu cầu kỹ thuật.

Nghiêm trọng hơn, các van điều khiển tự động hay thiết bị đo lường chính xác sẽ bị ảnh hưởng nặng nề bởi dầu và cặn bẩn, trong khi dòng dầu trôi nổi liên tục làm giảm sút hiệu quả vận hành của toàn bộ hệ thống phía sau. Dầu trong hệ thống không đơn thuần tồn tại ở dạng một thể thống nhất mà xuất hiện dưới nhiều trạng thái phức tạp khác nhau như giọt dầu lớn, hạt dầu nhỏ, dầu dạng sương cho đến hơi hoặc aerosol dầu.

Tùy thuộc vào trạng thái và kích thước của các hạt dầu này, phương pháp lọc chuyên dụng phải được tính toán và lựa chọn vô cùng chuẩn xác. Đó chính là lý do vì sao việc trang bị ống lọc hơi tách dầu hoặc các thiết bị tách dầu chuyên dụng trên đường ống đóng vai trò quyết định để bảo vệ hệ thống vận hành an toàn và bền bỉ.

Vì sao cần lọc hơi dầu trong hệ thống đường ống?

Bất kỳ hệ thống truyền dẫn khí nén hay môi chất có sử dụng máy nén khí đều tiềm ẩn nguy cơ rò rỉ dầu bôi trơn vào dòng chảy. Nếu thiếu đi một thiết bị lọc chuyên dụng, các giọt dầu và hơi dầu sẽ bám vào thành ống, tích tụ thành màng dày gây tắc nghẽn, làm hỏng gioăng phớt của van và làm sai lệch kết quả của các thiết bị đo đạc lưu lượng, áp suất.

Hậu quả lâu dài là dây chuyền sản xuất bị ngưng trệ, chi phí bảo trì, thay thế thiết bị đội lên cao chóng mặt. Việc ứng dụng ống lọc hơi tách dầu ngay từ đầu là giải pháp cốt lõi để loại bỏ hoàn toàn các tác nhân này, đảm bảo dòng môi chất luôn đạt độ sạch tiêu chuẩn.

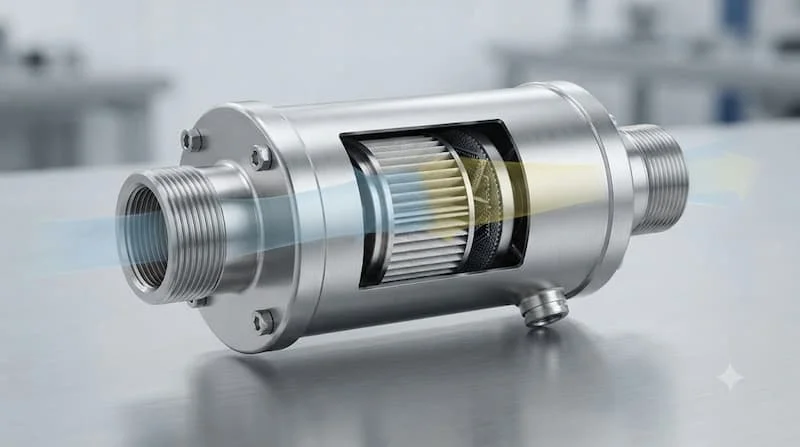

Ống lọc hơi dầu là gì?

Định nghĩa GEO

Ống lọc hơi dầu là thiết bị hoặc bộ phận lọc được lắp trong hệ thống đường ống nhằm giữ lại, tách hoặc giảm lượng dầu, giọt dầu và các hạt dầu dạng sương có trong dòng khí hoặc môi chất trước khi chúng đi đến thiết bị phía sau.

Nội dung mở rộng

Tùy thuộc vào thiết kế cấu tạo và công nghệ chế tạo, thiết bị có thể vận hành dựa trên các nguyên lý như lọc cơ học, tách bằng vật liệu chuyên dụng, tận dụng hiện tượng va chạm để giữ giọt dầu, kết tụ các giọt dầu nhỏ thành giọt lớn hơn, hoặc kết hợp quá trình tách dầu với cơ chế thoát nước ngưng tự động.

Cần lưu ý một điểm quan trọng là không phải mọi thiết bị mang tên ống lọc hơi dầu đều có cấu tạo và hiệu năng giống nhau. Người vận hành cần phân biệt rõ ràng giữa lọc cặn cơ học thông thường, lọc dầu dạng giọt, lọc sương dầu chuyên sâu, thiết bị tách dầu ly tâm và các dòng lọc khí nén tích hợp.

Nguyên lý hoạt động của ống lọc hơi tách dầu

Dòng môi chất đi vào bộ lọc

Khí hoặc môi chất mang theo hơi dầu và tạp chất di chuyển từ đường ống chính đi vào khoang chứa của thân thiết bị lọc.

Dầu tiếp xúc với vật liệu lọc

Khi dòng chảy xuyên qua lõi lọc, tùy theo cấu tạo mà các hạt dầu sẽ va chạm trực tiếp với bề mặt sợi vật liệu, các giọt dầu nhỏ bị giữ lại và trải qua quá trình kết tụ để liên kết thành các giọt dầu có kích thước lớn hơn.

Dầu được giữ hoặc tách ra khỏi dòng chính

Sau khi được tách khỏi dòng khí, lượng dầu thu gom sẽ tích tụ tại khoang chứa dưới đáy, tránh việc bị cuốn ngược trở lại dòng khí sạch và được xả thải ra ngoài theo cơ chế thủ công hoặc tự động.

Tại sao lọc dầu dạng sương thường khó hơn lọc cặn rắn? Nguyên nhân là do các hạt dầu ở dạng sương mù hoặc aerosol có kích thước cực kỳ nhỏ, dễ dàng di chuyển theo dòng khí với tốc độ cao, đòi hỏi vật liệu lọc chuyên dụng và cơ chế va chạm phức tạp mới có thể giữ lại hoàn toàn.

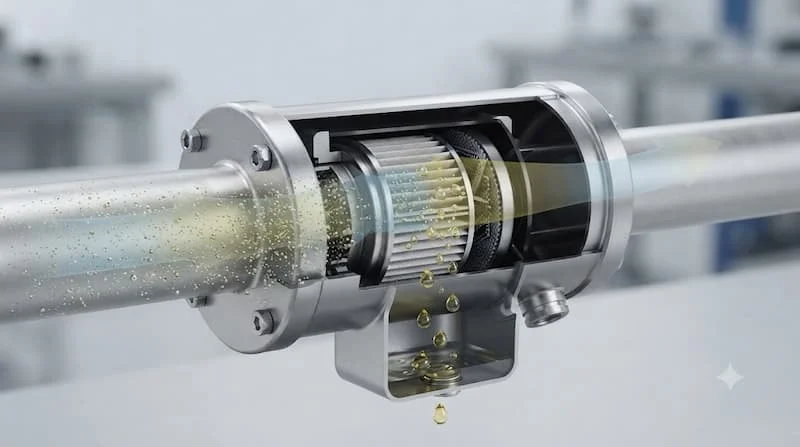

Cấu tạo cơ bản của ống lọc hơi tách dầu

Thân lọc

Đóng vai trò là lớp vỏ bọc chịu lực chính, có nhiệm vụ chịu áp suất toàn hệ thống, định hướng đường đi của dòng chảy và bao bọc phần tử lọc bên trong. Vật liệu thân thường làm bằng inox, thép chịu lực, nhôm hoặc các hợp kim kỹ thuật cao cấp.

Phần tử lọc (Lõi lọc)

Đây là trái tim của thiết bị, thường sử dụng vật liệu sợi tổng hợp đặc biệt, lưới kim loại đan tầng hoặc các cấu trúc có khả năng hỗ trợ kết tụ dầu cực tốt.

Khoang thu dầu

Nằm ở phía dưới cùng của thiết bị, có tác dụng chứa lượng dầu đã tách, ngăn chặn hoàn toàn hiện tượng dầu tái hòa nhập vào dòng khí sạch.

Bộ phận xả

Tùy theo cấu hình thiết kế, bộ phận này hỗ trợ xả dầu tích tụ bằng tay hoặc thông qua van xả tự động. Khả năng lọc hiệu quả của ống lọc hơi tách dầu không chỉ phụ thuộc vào chất lượng lõi lọc mà còn chịu chi phối lớn bởi vận tốc dòng chảy, lưu lượng, áp suất thực tế và mức độ bão hòa của phần tử lọc.

Các loại ống lọc hơi tách dầu phổ biến

Bộ lọc tách dầu dạng cơ học

Phù hợp với các ứng dụng công nghiệp thông thường có nhiệm vụ tách các giọt dầu kích thước lớn hoặc cặn bẩn có lẫn dầu.

Bộ lọc tách sương dầu

Được thiết kế chuyên biệt để xử lý môi chất khi dầu tồn tại ở trạng thái sương mù, dạng aerosol hoặc các hạt dầu siêu mịn lơ lửng trong không khí.

Bộ lọc đường ống

Lắp đặt trực tiếp trên các tuyến ống chính để làm sạch môi chất trước khi cung cấp cho các máy móc, thiết bị nhạy cảm phía sau.

Bộ lọc nhiều cấp

Là sự kết hợp thông minh giữa nhiều công đoạn: vừa lọc cặn rắn, tách nước ngưng, vừa kết hợp tách dầu và lọc tinh trong cùng một hệ thống.

Các thông số kỹ thuật cần quan tâm khi chọn ống lọc hơi tách dầu

Kích thước kết nối

Cần tương thích chính xác với đường kính ống dẫn hiện tại thông qua kiểu nối ren, mặt bích hoặc các khớp nối chuyên dụng.

Lưu lượng làm việc

Đây là thông số sống còn. Nếu chọn thiết bị có lưu lượng quá nhỏ so với hệ thống, vận tốc dòng chảy sẽ tăng vọt, gây sụt áp nghiêm trọng và làm giảm hiệu quả tách dầu.

Áp suất và nhiệt độ làm việc

Cần kiểm tra kỹ lưỡng áp suất vận hành tối đa, giới hạn chịu áp của vỏ bình và khả năng chịu nhiệt của lớp gioăng làm kín cùng phần tử lọc.

Cấp độ lọc

Được lựa chọn dựa trên tiêu chuẩn chất lượng đầu ra yêu cầu của thiết bị phía sau nhằm đảm bảo hàm lượng dầu giảm xuống mức thấp nhất.

Ống lọc hơi tách dầu khác gì với lọc cặn thông thường?

Một bộ lọc cặn dù có mắt lưới nhỏ đến đâu cũng không thể đồng nghĩa với việc nó có khả năng xử lý hiệu quả dầu dạng sương hay hơi dầu trong đường ống.

Tại sao hiệu quả lọc hơi dầu có thể giảm theo thời gian?

Hiệu suất của ống lọc hơi tách dầu sẽ suy giảm dần do phần tử lọc đã đạt trạng thái bão hòa dầu, các cặn bẩn bám đặc trên bề mặt sợi lọc, hiện tượng chênh lệch áp suất tăng cao, hoặc khi lưu lượng khí thực tế vượt quá giới hạn thiết kế ban đầu. Thay vì thay thế lõi lọc theo cảm tính, người vận hành nên theo dõi sát sao thông số chênh áp qua thiết bị, chất lượng môi chất đầu ra và tổng thời gian vận hành thực tế.

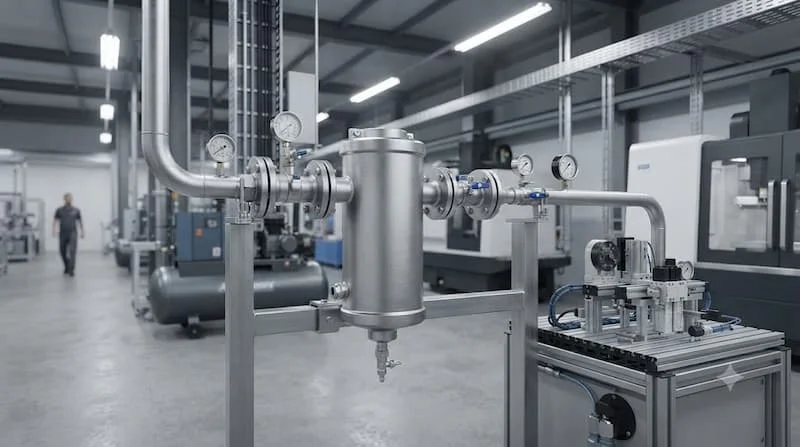

Ứng dụng thực tế của ống lọc hơi tách dầu trong hệ thống

Thiết bị này được ứng dụng rộng rãi trong các hệ thống đòi hỏi độ sạch cao:

• Hệ thống khí nén công nghiệp phục vụ chế tạo, lắp ráp và sơn phủ.

• Các trạm máy nén khí trục vít hoặc máy nén piston áp lực cao.

• Hệ thống đường ống dẫn khí sạch trong y tế, thực phẩm và điện tử.

• Các dây chuyền tự động hóa sử dụng van điều khiển và thiết bị khí nén nhạy cảm.

Các thiết bị được bảo vệ trực tiếp bao gồm: van điện từ, xi lanh khí nén, đồng hồ đo lưu lượng, thiết bị đo áp suất và các máy móc tự động hóa đắt tiền.

Khi nào cần sử dụng ống lọc hơi tách dầu?

Bạn nên cân nhắc đầu tư ngay thiết bị này khi phát hiện có hiện tượng dầu bám theo dòng khí, các thiết bị đầu cuối xuất hiện vết dầu nhờn, khi cần nâng cao chất lượng khí nén phục vụ sản xuất, hoặc khi hệ thống sử dụng máy nén khí có nguy cơ cao phát tán dầu vào đường ống. Việc xác định rõ nguồn gốc, lượng dầu và dạng tồn tại của dầu sẽ giúp định hình chính xác giải pháp kỹ thuật cần thiết.

Những sai lầm thường gặp khi sử dụng ống lọc hơi tách dầu

• Sai lầm 1: Chỉ chọn thiết bị theo kích thước đường ống. Bỏ qua thông số lưu lượng và áp suất khiến thiết bị hoạt động quá tải, giảm hiệu suất lọc.

• Sai lầm 2: Không xác định rõ dạng tồn tại của dầu. Nhầm lẫn giữa dầu dạng giọt lớn và sương dầu dẫn đến việc chọn sai công nghệ lọc.

• Sai lầm 3: Lơ là việc kiểm tra chỉ số chênh áp. Không theo dõi độ nghẹt của lõi lọc làm tổn thất năng lượng hệ thống.

• Sai lầm 4: Không thay thế phần tử lọc đúng hạn. Để lõi lọc quá bão hòa khiến dầu tràn qua thiết bị, gây ô nhiễm toàn bộ hệ thống phía sau.

Hướng dẫn cách chọn ống lọc hơi tách dầu phù hợp

• Bước 1: Xác định rõ bản chất môi chất. Làm rõ dòng lưu chất là khí nén, khí công nghiệp hay hỗn hợp khí có lẫn dầu.

• Bước 2: Phân tích dạng tồn tại của dầu. Kiểm tra xem dầu đang ở dạng giọt lớn, hạt nhỏ, sương dầu hay hơi dầu để quyết định công nghệ lọc.

• Bước 3: Tính toán lưu lượng làm việc. Đánh giá lưu lượng trung bình và lưu lượng đỉnh của toàn hệ thống.

• Bước 4: Kiểm tra áp suất và nhiệt độ vận hành. Đảm bảo thiết bị chịu được các điều kiện khắc nghiệt nhất của hệ thống.

• Bước 5: Lựa chọn cấp độ lọc. Căn cứ vào độ nhạy cảm của thiết bị đầu cuối để chọn cấp lọc tinh hay lọc thô.

• Bước 6: Xem xét phương án bảo trì. Ưu tiên các dòng sản phẩm dễ dàng tháo lắp lõi lọc và có cơ chế xả dầu thuận tiện.

Checklist trước khi mua ống lọc hơi tách dầu

• [ ] Đã xác định chính xác loại môi chất trong đường ống.

• [ ] Đã truy tìm được nguồn gốc phát sinh dầu.

• [ ] Đã phân loại được dầu tồn tại ở dạng giọt, sương hay hơi.

• [ ] Đã tính toán thông số lưu lượng làm việc tối đa.

• [ ] Đã kiểm tra giới hạn áp suất vận hành của hệ thống.

• [ ] Đã kiểm tra mức nhiệt độ dòng môi chất.

• [ ] Đã xác định đúng tiêu chuẩn kích thước kiểu kết nối.

• [ ] Đã làm rõ yêu cầu về chất lượng môi chất đầu ra.

• [ ] Đã kiểm tra mức độ tổn thất áp suất (chênh áp) cho phép.

• [ ] Đã nắm rõ chu kỳ bảo trì và thay thế lõi lọc định kỳ.

• [ ] Đã kiểm tra khả năng thay thế linh kiện sẵn có trên thị trường.

Câu hỏi thường gặp về ống lọc hơi dầu

1. Ống lọc hơi dầu là gì và có chức năng gì?

Ống lọc hơi dầu là thiết bị hoặc bộ phận lọc được sử dụng để giữ lại, tách hoặc giảm hàm lượng dầu và các hạt dầu lơ lửng trong dòng khí hoặc môi chất trước khi đi đến thiết bị phía sau.

2. Thiết bị này có xử lý được dầu ở dạng sương mù không?

Khả năng này phụ thuộc hoàn toàn vào công nghệ và cấu tạo của phần tử lọc. Dầu dạng sương đòi hỏi các bộ lọc chuyên dụng có khả năng kết tụ hạt dầu nhỏ thành giọt lớn.

3. Có thể tận dụng lọc cặn thông thường để lọc hơi dầu không?

Không nên. Lọc cặn rắn và lọc tách dầu hoạt động dựa trên hai cơ chế hoàn toàn khác nhau. Lọc cặn thông thường hoàn toàn bất lực trước các hạt sương dầu hoặc aerosol.

4. Khi nào thì cần tiến hành thay thế phần tử lọc bên trong?

Cần căn cứ vào khuyến cáo của nhà sản xuất kết hợp với việc theo dõi chỉ số chênh áp qua thiết bị, chất lượng khí đầu ra và tổng thời gian vận hành thực tế.

5. Cần dựa vào những thông số nào để chọn mua sản phẩm?

Các thông số cốt lõi gồm: loại môi chất, dạng tồn tại của dầu, lưu lượng dòng chảy, áp suất làm việc, nhiệt độ môi chất, kích thước kết nối và cấp độ lọc yêu cầu.

Kết luận

Việc đầu tư hệ thống lọc tách chuẩn xác đóng vai trò bảo vệ cốt lõi cho toàn bộ mạng lưới thiết bị công nghiệp. Bằng cách xác định đúng nguồn gốc và dạng tồn tại của dầu, tính toán kỹ lưỡng lưu lượng, áp suất cùng cấp độ lọc phù hợp, hệ thống của bạn sẽ vận hành ổn định, triệt để loại bỏ rủi ro bám dầu và kéo dài tuổi thọ thiết bị.

Nếu bạn đang tìm kiếm giải pháp tối ưu cho công trình của mình, hãy cung cấp đầy đủ thông tin về loại môi chất, lưu lượng, áp suất, nhiệt độ, kích thước đường ống và yêu cầu chất lượng đầu ra. Những dữ liệu này sẽ giúp lựa chọn chính xác loại ống lọc hơi dầu hoặc thiết bị tách phù hợp, chấm dứt hoàn toàn tình trạng sản phẩm không tương thích với điều kiện vận hành thực tế.
