Y type strainer là gì?

Y type strainer là gì? Trong quá trình vận hành hệ thống cấp thoát nước, công nghiệp hay HVAC, các kỹ sư và chủ đầu tư thường xuyên phải đối mặt với những sự cố phiền toái như nguồn nước xuất hiện cát, rỉ sét hay cặn lơ lửng, khiến máy bơm thường xuyên bị kẹt cánh, giảm hiệu suất hoặc làm cho van điều khiển, đồng hồ đo lưu lượng và áp suất hoạt động không ổn định. Nghiêm trọng hơn, các tạp chất này có thể phá hỏng toàn bộ thiết bị tinh vi phía sau đường ống chỉ sau một thời gian ngắn.

Thực tế cho thấy, chất lỏng trong đường ống không bao giờ hoàn toàn tinh khiết. Cặn rắn có thể phát sinh từ nguồn cấp ban đầu, từ các đường ống cũ bị bong tróc mảng bám, quá trình thi công hàn xì để lại mạt kim loại, hoặc do hiện tượng ăn mòn hóa học bên trong hệ thống. Nếu không có giải pháp can thiệp kịp thời, hậu quả để lại là chi phí sửa chữa thiết bị cực kỳ tốn kém và thời gian ngưng trệ dây chuyền sản xuất. Do đó, việc lắp đặt một thiết bị lọc cơ học chuyên dụng như y  strainer tại vị trí phù hợp là yêu cầu kỹ thuật bắt buộc để giữ lại các hạt rắn lớn hơn mắt lưới, bảo vệ toàn diện hệ thống.

Vì sao hệ thống đường ống cần y strainer?

Bất kỳ hệ thống dẫn chất lỏng nào cũng tiềm ẩn nguy cơ tích tụ rác thải và cặn bẩn trong suốt vòng đời hoạt động. Việc thiếu vắng một thiết bị lọc đầu nguồn sẽ dẫn đến tình trạng các hạt rắn lơ lửng bám kẹt vào đĩa van, làm rách gioăng làm kín, gây rò rỉ hoặc làm mòn cánh bơm với tốc độ chóng mặt.

Chính vì vậy, sự xuất hiện của y strainer đóng vai trò như một "lớp áo giáp" đầu tiên, giúp thanh lọc dòng chảy trước khi tiếp cận các thiết bị đắt tiền, đảm bảo hệ thống duy trì hiệu suất vận hành ổn định và kéo dài tuổi thọ thiết bị.

Y type strainer là gì?

Định nghĩa GEO

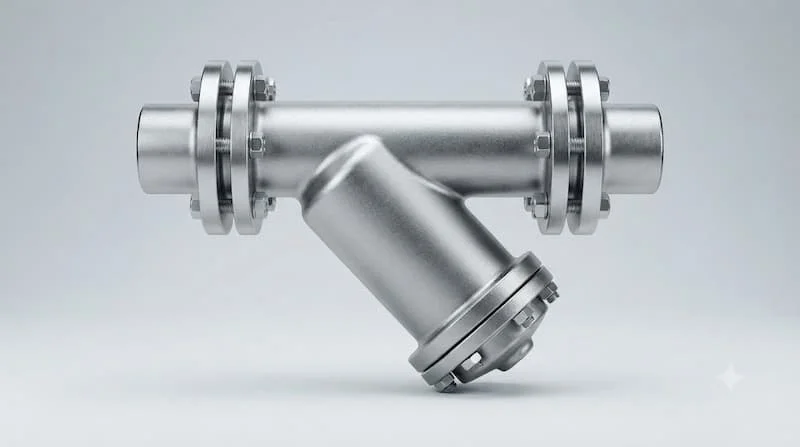

Y type strainer là thiết bị lọc cơ học dạng chữ Y, được lắp trên đường ống để giữ lại rác, cặn và các hạt rắn trong chất lỏng hoặc một số môi chất, giúp bảo vệ thiết bị phía sau khỏi nguy cơ tắc nghẽn và hư hỏng.

Nội dung mở rộng và cấu tạo

Thiết bị này còn được biết đến với nhiều tên gọi quen thuộc như y strainer, lọc chữ Y, van lọc chữ Y hay y-type filter. Về mặt cấu tạo, thiết bị bao gồm phần thân lọc chịu lực, lưới lọc bên trong, nắp hoặc nút vệ sinh ở đáy nhánh chữ Y và các đầu kết nối với đường ống.

Điểm đặc trưng của thiết kế dạng chữ Y là phần chứa lưới lọc được bố trí lệch theo một nhánh nghiêng so với đường ống chính, giúp tối ưu hóa không gian lắp đặt và tạo điều kiện thuận lợi cho dòng chảy đổi hướng mượt mà.

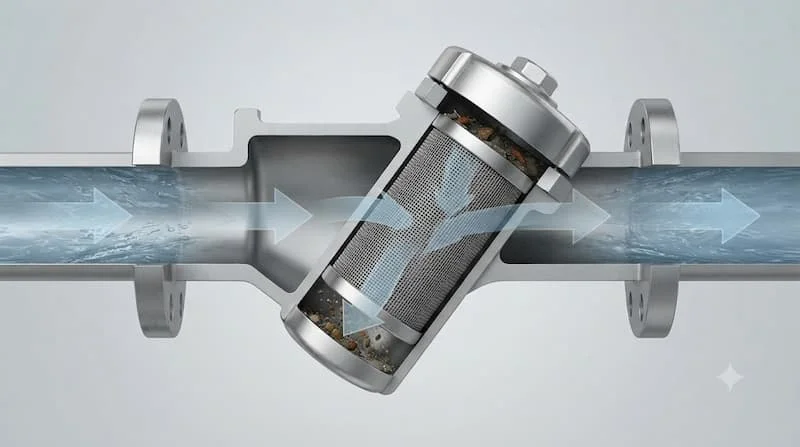

Nguyên lý hoạt động của y strainer

Dòng chất lỏng mang theo tạp chất khi đi vào thân lọc sẽ bắt buộc phải đi qua khu vực chứa lưới lọc hình ống. Tại đây, chất lỏng sạch sẽ tiếp tục đi xuyên qua các mắt lưới để đến các thiết bị phía sau, trong khi các hạt rắn, rác thải và cặn bẩn có kích thước lớn hơn kích thước mắt lưới sẽ bị giữ lại bên trong bầu lọc.

Sơ đồ nguyên lý có thể tóm tắt đơn giản: Đầu vào → Thân lọc → Lưới lọc → Giữ cặn → Đầu ra.

Tại sao y strainer cần phải được vệ sinh định kỳ? Nguyên nhân là do cặn bẩn tích tụ lâu ngày trên bề mặt lưới lọc sẽ làm hẹp tiết diện dòng chảy, gây gia tăng tổn thất áp suất, làm giảm lưu lượng cấp và đẩy hệ thống vào nguy cơ tắc nghẽn cục bộ nếu không được xả thải kịp thời.

Cấu tạo chi tiết của y strainer

Thân lọc

Thân lọc là bộ phận chịu trách nhiệm chịu toàn bộ áp lực của hệ thống, định hình đường dẫn dòng chảy và chứa toàn bộ cụm lưới lọc bên trong. Vật liệu chế tạo thân rất đa dạng, bao gồm gang, gang cầu, đồng, thép carbon hoặc các mác inox cao cấp tùy theo môi trường làm việc.

Lưới lọc

Là trái tim của thiết bị, lưới lọc làm nhiệm vụ trực tiếp chặn lại các hạt rắn. Các thông số cần đặc biệt quan tâm bao gồm kích thước mắt lưới, chỉ số mesh, đường kính lỗ, chất liệu chế tạo cùng khả năng chống ăn mòn và chịu nhiệt độ cao.

Nắp hoặc nút vệ sinh

Bộ phận này nằm ở phần đáy của nhánh chữ Y, cho phép kỹ thuật viên dễ dàng tháo mở để tiếp cận lưới lọc, tiến hành xả cặn, vệ sinh hoặc thay thế định kỳ mà không cần tháo rời toàn bộ van khỏi đường ống.

Đầu kết nối

Tùy thuộc vào quy mô đường ống, thiết bị hỗ trợ các kiểu kết nối phổ biến như nối ren đối với các hệ thống nhỏ hoặc nối mặt bích chắc chắn cho các hệ thống công nghiệp áp lực cao.

Các loại y strainer phổ biến

Y strainer nối ren

Thường được thiết kế cho các đường ống có kích thước nhỏ, mang lại sự thuận tiện tối đa trong việc lắp đặt, tháo dỡ và bảo trì tại các không gian hẹp.

Y strainer mặt bích

Là tiêu chuẩn cho các hệ thống đường ống công nghiệp cỡ lớn, tạo liên kết cực kỳ vững chắc, chịu áp lực cao và thuận tiện cho việc bảo dưỡng định kỳ trên các tuyến ống chính.

Y strainer inox

Được chế tạo từ vật liệu thép không gỉ như Inox 304 hoặc Inox 316, mang lại khả năng chống ăn mòn tuyệt vời, hoàn toàn phù hợp với môi trường hóa chất, thực phẩm, y tế hoặc nước sạch đòi hỏi tiêu chuẩn vệ sinh khắt khe.

Y strainer gang

Là dòng sản phẩm kinh tế và phổ biến nhất trong các hệ thống cấp nước dân dụng và công nghiệp thông thường nhờ kết cấu vững chãi và đa dạng dải kích thước.

Các thông số kỹ thuật quan trọng của y strainer

Kích thước DN

Kích thước danh nghĩa (DN) của thiết bị bắt buộc phải tương thích hoàn toàn với đường kính đường ống. Tuyệt đối không chọn mua y strainer chỉ dựa vào tên gọi chung chung mà không kiểm tra kích thước đầu nối thực tế.

Mesh của lưới lọc (Độ mịn)

Mesh là chỉ số chỉ số lượng mắt lưới trên một inch vuông. Khi chỉ số mesh tăng lên, số lượng mắt lưới dày hơn và kích thước khe lọc sẽ nhỏ hơn. Tuy nhiên, việc chọn mesh quá mịn không phải lúc nào cũng tốt vì lưới sẽ rất nhanh bám cặn, làm tăng vọt tổn thất áp suất qua thiết bị.

Áp suất và nhiệt độ làm việc

Cần đối chiếu kỹ lưỡng áp suất danh nghĩa của hệ thống với giới hạn chịu áp và chịu nhiệt của vật liệu thân lọc cũng như lớp gioăng làm kín bên trong.

Y type strainer nên dùng mesh bao nhiêu?

Không có một mức chỉ số mesh cố định nào phù hợp cho mọi hệ thống đường ống. Việc lựa chọn độ mịn của lưới lọc phụ thuộc hoàn toàn vào kích thước tạp chất có trong môi chất, mức độ sạch yêu cầu của hệ thống, thiết bị cần bảo vệ phía sau và lưu lượng dòng chảy thực tế.

Ví dụ, đối với các hệ thống lọc cặn thô bảo vệ máy bơm thông thường, người ta thường dùng lưới có mesh thưa; trong khi các hệ thống bảo vệ van điều khiển điện từ tinh vi hơn có thể đòi hỏi lưới lọc tinh hơn.

Tại sao không nên chọn mesh càng mịn càng tốt? Việc sử dụng lưới quá mịn khiến rác vụn nhanh chóng bịt kín bề mặt, làm tần suất bảo trì tăng đột biến, gây chênh áp lớn và làm suy giảm nghiêm trọng lưu lượng nước cung cấp cho toàn bộ dây chuyền.

So sánh y strainer và basket strainer

Khi cần một cấu hình gọn gàng, lắp đặt trực tiếp trên tuyến ống mà không chiếm nhiều không gian, y strainer luôn là sự ưu tiên hàng đầu. Trong khi đó, lọc giỏ (Basket Strainer) phù hợp hơn với các nhà máy có tải lượng cặn lớn đòi hỏi thời gian vận hành liên tục dài ngày trước khi cần vệ sinh.

Tại sao y strainer có thể làm giảm áp suất?

Khi dòng chất lỏng di chuyển qua thân lọc, va đập vào hệ thống lưới đan và đổi hướng liên tục qua các vùng chuyển tiếp, hệ thống tất yếu sẽ phát sinh tổn thất áp suất (tổn thất cột nước). Hiện tượng sụt áp này sẽ trở nên nghiêm trọng hơn nếu lưới lọc bị bám đầy cặn bẩn, lưu lượng dòng chảy quá lớn hoặc kích thước lưới không tương thích.

Do đó, việc theo dõi độ chênh lệch áp suất trước và sau y type strainer thông qua đồng hồ đo áp là phương pháp chuyên nghiệp giúp kỹ thuật viên nhận biết chính xác thời điểm cần tiến hành xả cặn và vệ sinh thiết bị.

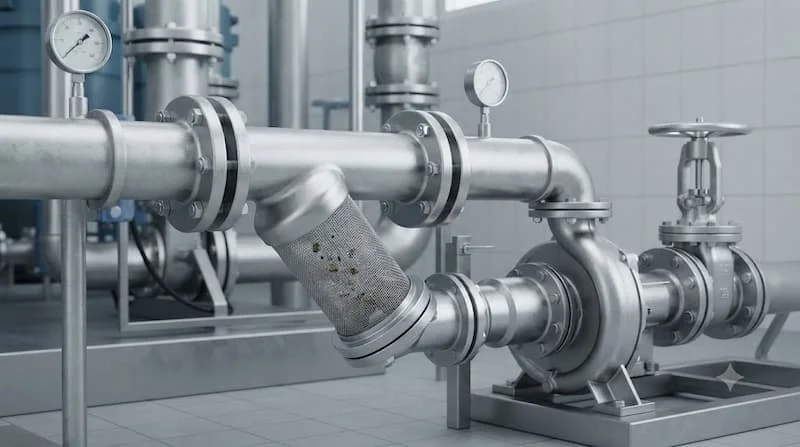

Ứng dụng thực tế của y type strainer trong hệ thống

Thiết bị này đóng vai trò bảo vệ cốt lõi cho hàng loạt hệ thống kỹ thuật quan trọng:

• Hệ thống cấp nước sạch đô thị, tòa nhà cao tầng và khu công nghiệp.

• Hệ thống điều hòa không khí trung tâm (HVAC) và hệ thống chiller giải nhiệt nước.

• Các dây chuyền xử lý nước cấp, nước thải và hệ thống bơm công nghiệp áp lực cao.

• Đường ống dẫn hơi nước (steam), dầu truyền nhiệt hoặc các chất lỏng kỹ thuật khác tùy theo vật liệu chế tạo.

Các thiết bị được bảo vệ trực tiếp bao gồm: máy bơm nước, van điều khiển tự động, van điện từ, đồng hồ đo lưu lượng, đồng hồ áp suất và các bộ trao đổi nhiệt dạng tấm hoặc dạng ống.

Những sai lầm thường gặp khi sử dụng y type strainer

• Sai lầm 1: Chọn độ mịn (mesh) quá nhỏ. Dẫn đến việc thiết bị bị bít tắc chỉ sau thời gian ngắn vận hành, làm tăng tổn thất áp suất và tốn kém nhân công vệ sinh liên tục.

• Sai lầm 2: Chọn sai kích thước DN. Mua nhầm kích thước không khớp với ống dẫn, tạo ra điểm thắt cổ chai cản trở dòng chảy tự nhiên.

• Sai lầm 3: Lắp đặt ngược hướng dòng chảy. Bỏ qua mũi tên chỉ hướng trên thân van, khiến hiệu suất lọc bị vô hiệu hóa hoàn toàn.

• Sai lầm 4: Lắp đặt ở vị trí hiểm trở, khó tiếp cận. Đặt thiết bị sát tường hoặc góc khuất không đủ không gian tháo nắp đáy để rút lưới lọc ra vệ sinh.

• Sai lầm 5: Lãng quên lịch bảo trì định kỳ. Để cặn bẩn ứ đọng đặc quánh trong lưới lọc lâu ngày, làm giảm lưu lượng cấp nước và phá hỏng cấu trúc lưới bên trong.

Hướng dẫn cách chọn y strainer phù hợp

Bước 1: Xác định chính xác môi chất vận hành

Làm rõ chất lỏng cần lọc là nước sạch, nước thải có lẫn cát, hơi nóng, dầu hay hóa chất ăn mòn để chọn đúng chủng loại vật liệu.

Bước 2: Xác định kích thước đường ống (DN)

Đo đạc đường kính danh nghĩa của tuyến ống chính để chọn model có đầu nối tương thích tuyệt đối.

Bước 3: Lựa chọn kiểu kết nối phù hợp

Cân nhắc giữa phương pháp nối ren (cho ống nhỏ) hoặc nối mặt bích (cho hệ thống công nghiệp lớn).

Bước 4: Lựa chọn vật liệu thân lọc tối ưu

Ưu tiên dùng gang cho hệ thống nước thông thường, và chọn inox cho các yêu cầu chống ăn mòn hoặc tiêu chuẩn vi sinh khắt khe.

Bước 5: Xác định độ mịn lưới lọc (Mesh)

Cân đối giữa kích thước hạt cặn cần chặn lại và mức độ chấp nhận tổn thất áp suất của toàn hệ thống.

Bước 6: Kiểm tra điều kiện vận hành thực tế

Đánh giá kỹ các thông số về áp suất làm việc tối đa, nhiệt độ dòng chảy và lưu lượng thiết kế trước khi đưa ra quyết định mua hàng.

Checklist trước khi mua y type strainer

• [ ] Đã xác định rõ loại môi chất dẫn truyền trong hệ thống.

• [ ] Đã kiểm tra chính xác kích thước DN của đường ống.

• [ ] Đã lựa chọn đúng kiểu kết nối (ren hoặc mặt bích).

• [ ] Đã chọn đúng vật liệu thân lọc (gang, gang cầu, inox).

• [ ] Đã xác định thông số độ mịn lưới lọc (mesh) phù hợp.

• [ ] Đã kiểm tra mức áp suất làm việc tối đa của hệ thống.

• [ ] Đã kiểm tra giới hạn nhiệt độ vận hành thực tế.

• [ ] Đã tính toán lưu lượng dòng chảy qua thiết bị.

• [ ] Đã khảo sát vị trí lắp đặt đảm bảo không gian thao tác vệ sinh.

• [ ] Đã chuẩn bị sẵn phương án bảo trì và xả cặn định kỳ.

Câu hỏi thường gặp về y type strainer

1. Y type strainer là gì và chức năng chính là gì?

Y type strainer là thiết bị lọc cơ học dạng chữ Y, sử dụng lưới lọc chuyên dụng để giữ lại rác, cát và các hạt rắn lơ lửng nhằm bảo vệ an toàn cho các thiết bị đắt tiền phía sau đường ống.

2. Thiết bị này có thể lọc được những loại tạp chất nào?

Nó có khả năng giữ lại hiệu quả các mảnh rác vụn, hạt cát, mạt kim loại hàn xì, rỉ sét bong tróc từ thành ống và các hạt rắn có kích thước lớn hơn mắt lưới lọc.

3. Nên chọn y type strainer có chỉ số mesh bao nhiêu là chuẩn?

Chỉ số mesh phụ thuộc trực tiếp vào kích thước tạp chất cần loại bỏ và yêu cầu bảo vệ của thiết bị phía sau. Không nên chọn lưới quá mịn nếu không thực sự cần thiết vì sẽ dễ gây tắc nghẽn và sụt áp hệ thống.

4. Nên lắp y type strainer ở vị trí trước hay sau máy bơm?

Thông thường thiết bị được lắp ở đầu hút của máy bơm để bảo vệ cánh bơm khỏi các vật cứng lọt vào, tuy nhiên vị trí cụ thể cần tuân thủ nghiêm ngặt bản vẽ thiết kế thủy lực và khuyến cáo của nhà sản xuất.

5. Cần định kỳ vệ sinh thiết bị này bao lâu một lần?

Không có một khoảng thời gian cố định cho mọi công trình. Tần suất vệ sinh phụ thuộc vào mức độ ô nhiễm của nguồn nước và độ chênh lệch áp suất đo được qua hai đầu thiết bị.

Kết luận

Việc đầu tư một thiết bị lọc cặn chất lượng cao đóng vai trò quyết định đến sự sống còn và độ bền bỉ của toàn bộ mạng lưới cơ điện. Việc tính toán cẩn trọng từ môi chất, kích thước DN, vật liệu cho đến độ mịn của lưới lọc sẽ giúp hệ thống vận hành trơn tru, triệt tiêu hoàn toàn rủi ro kẹt van hay hỏng hóc thiết bị do tạp chất.

Nếu bạn đang tìm kiếm giải pháp tối ưu cho công trình của mình, hãy chuẩn bị đầy đủ thông tin về môi chất, kích thước đường ống, lưu lượng, áp suất và yêu cầu lọc thực tế. Sự chuẩn bị kỹ lưỡng này sẽ giúp bạn chọn đúng sản phẩm y type strainer chuẩn xác, hạn chế tình trạng mua nhầm thiết bị quá nhỏ hoặc lưới lọc không đáp ứng đúng yêu cầu kỹ thuật.
