Y Strainer Spirax Sarco là gì?

Y strainer spirax sarco là gì? Trong quá trình vận hành hệ thống đường ống công nghiệp, các kỹ sư và nhà quản lý kỹ thuật thường xuyên phải đối mặt với những sự cố phát sinh từ các dị vật không mong muốn. Cặn rỉ sét xuất hiện âm thầm trong lòng ống cũ, các lớp cáu cặn (scale) tích tụ theo thời gian làm giảm hiệu quả truyền nhiệt và tiết diện dòng chảy. Chưa kể đến các mảnh xỉ hàn, vật liệu dư thừa còn sót lại sau quá trình thi công lắp đặt liên tục trôi theo dòng môi chất. Hậu quả là các van điều khiển tự động bị kẹt seat hoặc trầy xước bề mặt làm kín, bẫy hơi (steam trap) hoạt động kém ổn định, và các thiết bị đo lường chính xác bị sai lệch số liệu nghiêm trọng.

Việc không kiểm soát tốt các tạp chất rắn này đồng nghĩa với việc toàn bộ hệ thống phía sau đang đối mặt với nguy cơ xuống cấp trầm trọng và chi phí bảo trì khổng lồ. Để giải quyết triệt để bài toán này, thiết bị lọc cặn chữ Y ra đời như một giải pháp bảo vệ thiết bị và quá trình công nghệ phía sau một cách hiệu quả, giữ lại toàn bộ các tạp chất rắn ngay từ "tuyến phòng thủ" đầu tiên.

Kiến thức nền

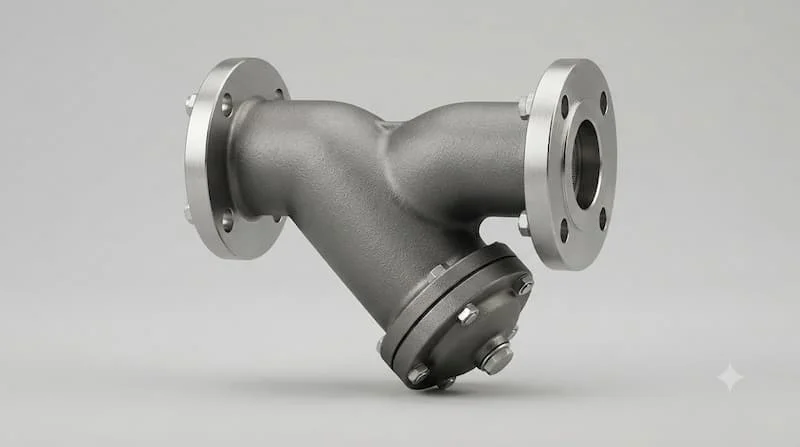

Y Strainer Spirax Sarco là gì?

Y Strainer Spirax Sarco là thiết bị lọc cặn dạng chữ Y được lắp trên hệ thống đường ống nhằm giữ lại các tạp chất rắn như rỉ sét, cáu cặn và mảnh vụn trước khi dòng môi chất đi đến các thiết bị phía sau. Thiết bị này sở hữu phần thân mang hình dáng chữ Y đặc trưng, trong đó phần nhánh nghiêng chứa lưới lọc (screen). Khi môi chất di chuyển qua, các hạt rắn có kích thước lớn hơn khả năng lọc của lưới sẽ bị giữ lại bên trong nhánh lệch này. Thương hiệu Spirax Sarco cung cấp đa dạng các dòng strainer với vật liệu và cấu hình phong phú, đáp ứng trọn vẹn các điều kiện ứng dụng khắt khe trong hệ thống hơi, chất lỏng và khí.

Nguyên lý hoạt động của thiết bị lọc cặn chữ Y

Môi chất đi vào thân strainer

Dòng môi chất bao gồm hơi, nước, condensate, khí hoặc một số môi chất phù hợp khác di chuyển vào bên trong thân của thiết bị lọc cặn chữ Y.

Tạp chất tiếp xúc với screen lọc

Bên trong thiết bị bố trí một lớp lưới lọc chuyên dụng (screen). Tại đây, các tạp chất như rỉ sét, scale, cặn bẩn, mảnh hàn và mảnh vật liệu lẫn trong dòng chảy sẽ bị giữ lại.

Môi chất tiếp tục đi qua

Sau khi toàn bộ cặn bẩn được giữ lại tại khoang chứa, dòng môi chất sạch hơn sẽ tiếp tục hành trình đi đến van điều khiển, steam trap, flowmeter, các thiết bị xử lý và thiết bị đầu cuối.

Tại sao screen càng mịn không phải lúc nào cũng tốt hơn?

Nhiều kỹ sư thường lầm tưởng rằng chọn lưới lọc càng mịn thì hiệu quả bảo vệ càng cao. Tuy nhiên, screen quá mịn có thể gây ra nhiều hệ lụy bất lợi cho hệ thống:

• Làm tăng trở lực cản trở dòng chảy.

• Khiến thiết bị rất dễ bị bám bẩn và nhanh nghẹt.

• Làm gia tăng độ chênh áp đột ngột giữa đầu vào và đầu ra.

• Đòi hỏi tần suất bảo trì và vệ sinh thủ công diễn ra liên tục, gây tốn kém nhân lực.

Do đó, việc lựa chọn kích thước lưới lọc luôn là bài toán cân bằng tinh tế giữa khả năng giữ cặn tối ưu và việc kiểm soát tổn thất áp suất cho phép.

Phân tích chuyên sâu

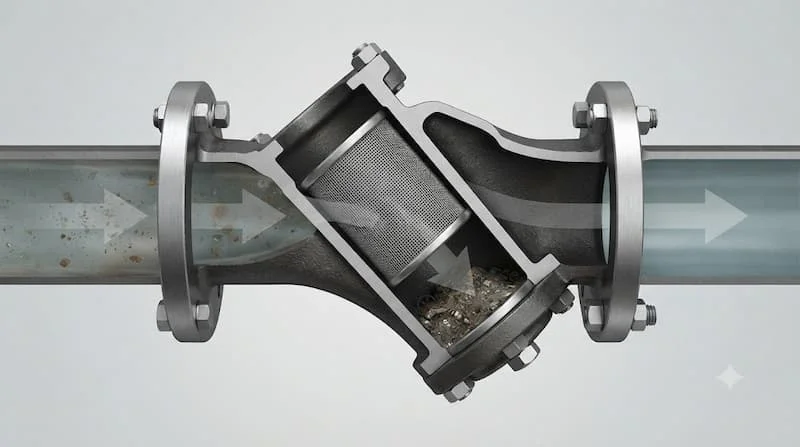

Cấu tạo cơ bản của thiết bị lọc cặn chữ Y

Thân strainer

Đóng vai trò là lớp vỏ chịu lực chính, có nhiệm vụ chịu áp suất toàn hệ thống, dẫn hướng dòng chảy ổn định và bảo vệ lớp screen bên trong. Tùy theo dòng sản phẩm, thân thiết bị có thể được chế tạo từ gang, gang cầu, thép carbon hoặc inox cao cấp.

Screen lọc

Đây là bộ phận trực tiếp chặn giữ cặn. Các thông số kỹ thuật cần quan tâm bao gồm kích thước lỗ lọc (perforation), mật độ lưới (mesh), vật liệu chế tạo screen và khả năng tháo rời để vệ sinh. Ví dụ, một số dòng Fig 34 trang bị screen tiêu chuẩn bằng inox với nhiều tùy chọn kích thước lỗ lọc khác nhau tùy theo cấu hình sản phẩm.

Nắp hoặc cap

Giúp cố định vị trí screen, tạo không gian thuận lợi để tháo lắp phục vụ công tác vệ sinh định kỳ, đồng thời có thể hỗ trợ cấu hình xả cặn đáy (blowdown) hoặc lắp van xả tùy theo dòng sản phẩm.

Kết nối đường ống

Thiết bị hỗ trợ đa dạng kiểu kết nối như nối ren, mặt bích với các tiêu chuẩn quốc tế phù hợp cho từng model cụ thể.

Các dòng thiết bị lọc cặn chữ Y phổ biến

Y Strainer thân gang

Phù hợp với các điều kiện làm việc tiêu chuẩn trong giới hạn chịu lực của vật liệu gang. Một ví dụ tiêu biểu trong danh mục Spirax Sarco là dòng Fig 33, dạng Y-type strainer thân gang, tích hợp screen inox cùng nhiều tùy chọn lọc linh hoạt.

Y Strainer thép carbon

Phù hợp với nhiều ứng dụng công nghiệp nặng đòi hỏi độ bền cơ học cao và khả năng chịu nhiệt tốt. Dòng Fig 34 là một ví dụ điển hình về Y-type strainer thép carbon trong danh mục Spirax Sarco, cung cấp nhiều lựa chọn về kích thước perforation, mesh và chuẩn mặt bích cho các đường ống cỡ lớn.

Y Strainer inox

Là ưu tiên hàng đầu trong các môi trường có tính ăn mòn cao, yêu cầu độ sạch khắt khe hoặc điều kiện vi sinh. Spirax Sarco sở hữu dải sản phẩm stainless steel strainers đáp ứng hoàn hảo các tiêu chuẩn này.

Insight chuyên sâu về lựa chọn thiết bị

Việc lựa chọn thiết bị lọc cặn chữ Y không thể chỉ dựa vào tên model hay cảm tính. Kỹ sư vận hành cần đánh giá đồng thời toàn bộ các yếu tố: Môi chất, áp suất, nhiệt độ, vật liệu, kích thước danh nghĩa (DN), tiêu chuẩn kết nối và mức độ lọc mong muốn.

Thông số kỹ thuật cần kiểm tra trước khi chọn

Kích thước DN

Cần phù hợp tuyệt đối với đường kính ống hiện hữu và lưu lượng thiết kế của hệ thống. Tuyệt đối không chọn kích thước theo kiểu "ống bao nhiêu, lọc bấy nhiêu" mà bỏ qua bài toán lưu lượng thực tế.

Vật liệu thân

Lựa chọn dựa trên tính chất hóa học của môi chất, nhiệt độ làm việc, áp suất vận hành và môi trường xung quanh.

Kích thước screen

Được thể hiện thông qua thông số perforation hoặc mesh. Lưới quá thô sẽ bỏ sót cặn nhỏ, trong khi lưới quá mịn sẽ gây cản trở dòng chảy lớn.

Kiểu kết nối

Kiểm tra kỹ lưỡng các tiêu chuẩn ren hoặc mặt bích (như EN, ASME, JIS/KS) để đảm bảo độ kín khít và an toàn khi siết bulông.

Lưu lượng và chênh áp

Một chiếc strainer ở trạng thái sạch ban đầu luôn có một mức tổn thất áp suất nhất định. Khi cặn tích tụ dày đặc, chênh áp sẽ tăng cao, kết hợp với lưu lượng lớn làm tăng trở lực. Do đó, việc đánh giá thiết bị dựa trên điều kiện vận hành thực tế là vô cùng cần thiết.

Y Strainer và Basket Strainer khác nhau như thế nào?

Theo tài liệu kỹ thuật của hãng, y-type strainer có thiết kế tối ưu về không gian và độ bền cơ học cao, tuy nhiên xét trên cùng một kích thước đường ống, khả năng chứa cặn của nó thấp hơn basket strainer nên đòi hỏi chu kỳ kiểm tra và vệ sinh thường xuyên hơn.

Tại sao Y Strainer có thể gây tăng chênh áp?

Sự gia tăng chênh áp qua thiết bị xuất phát từ một số nguyên nhân chính sau:

• Screen bị tích tụ cặn: Lượng cặn bám quá nhiều làm thu hẹp đáng kể diện tích tiết diện dòng chảy hiệu dụng.

• Mesh quá nhỏ: Lưới lọc quá mịn tạo ra lực cản lớn ngay cả khi còn sạch.

• Lưu lượng thực tế vượt mức thiết kế: Khi vận tốc dòng chảy qua lưới tăng vọt, tổn thất áp suất sinh ra sẽ lớn hơn dự kiến.

• Chọn sai kích thước thiết bị: Kích thước DN nhỏ hơn yêu cầu thực tế của lưu lượng dòng chảy.

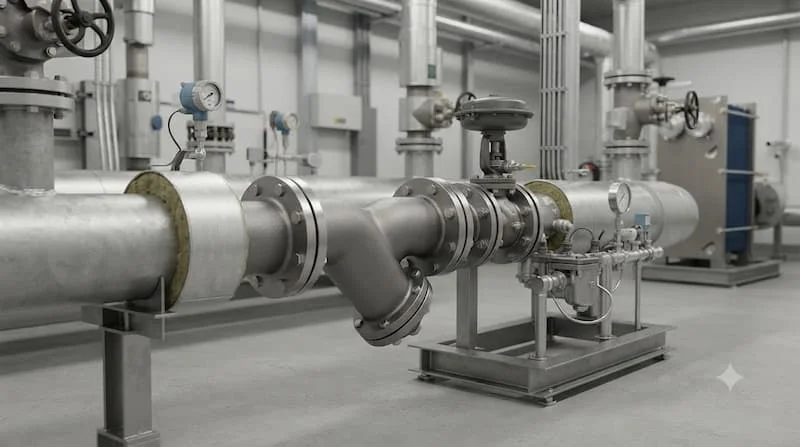

Ứng dụng thực tế

Y Strainer Spirax Sarco được sử dụng trong những hệ thống nào?

Hệ thống hơi

Đóng vai trò bảo vệ các thiết bị nhạy cảm như steam trap, van điều khiển tuyến tính, lưu lượng kế và các thiết bị trao đổi nhiệt sử dụng hơi. Spirax Sarco luôn khuyến nghị ứng dụng thiết bị này trên mọi nhánh cấp hơi chính.

Hệ thống condensate

Ngăn chặn hiệu quả các cặn bẩn rỉ sét từ đường ống hồi lưu đi vào van xả nước ngưng, bẫy hơi và các bơm hoàn lưu.

Hệ thống nước công nghiệp

Ứng dụng để giữ lại mạt hàn, cát sỏi, rỉ sét và các mảnh vụn vật liệu trong các hệ thống làm mát hoặc tuần hoàn nước kín/hở.

Hệ thống khí và gas

Cần tuân thủ nghiêm ngặt việc lựa chọn đúng chủng loại vật liệu thân và độ mịn screen phù hợp với đặc tính dễ cháy nổ hoặc yêu cầu độ tinh khiết của khí.

Khi nào nên sử dụng Y Strainer Spirax Sarco?

Bạn nên đặc biệt cân nhắc lắp đặt thiết bị này khi hệ thống có các đặc điểm sau:

• Đường ống có nguy cơ xuất hiện cặn rỉ cao hoặc hệ thống đường ống đã cũ.

• Hệ thống vừa hoàn thành thi công lắp đặt (nhằm lọc sạch xỉ hàn và mạt kim loại tồn đọng).

• Sở hữu các thiết bị đắt tiền phía sau như van điều khiển tự động, steam trap, flowmeter hoặc các thiết bị đo lường độ chính xác cao.

Những sai lầm thường gặp khi chọn và sử dụng Y Strainer

• Sai lầm 1: Chỉ chọn theo DN. Bỏ qua các thông số quan trọng về lưu lượng, hệ sốCv và mức độ tổn thất áp suất cho phép.

• Sai lầm 2: Chọn mesh quá mịn. Dẫn đến hiện tượng tăng trở lực nhanh chóng, tắc nghẽn chỉ sau thời gian ngắn vận hành.

• Sai lầm 3: Chọn vật liệu không phù hợp. Sử dụng gang cho môi trường có nhiệt độ và áp suất vượt ngưỡng, gây nứt vỡ thân lọc.

• Sai lầm 4: Lắp sai hướng dòng chảy. Không chú ý đến mũi tên chỉ hướng dòng chảy trên thân thiết bị, làm giảm hiệu quả giữ cặn hoặc làm hỏng cấu trúc lưới.

• Sai lầm 5: Không kiểm tra screen định kỳ. Để cặn bám đặc gây chênh áp lớn, sụt giảm lưu lượng nghiêm trọng và đe dọa an toàn thiết bị phía sau.

Hướng dẫn / Checklist

Cách chọn Y Strainer Spirax Sarco phù hợp

1. Bước 1: Xác định môi chất: Làm rõ môi chất là hơi, nước, condensate hay khí nén.

2. Bước 2: Xác định loại cặn: Đánh giá kích thước cặn dự kiến (rỉ sét, scale hay xỉ hàn).

3. Bước 3: Xác định DN và lưu lượng: Tính toán đường kính danh nghĩa kết hợp lưu lượng vận hành cực đại.

4. Bước 4: Kiểm tra áp suất và nhiệt độ: Đối chiếu giới hạn chịu lực của model với điều kiện thực tế tại vị trí lắp đặt.

5. Bước 5: Chọn vật liệu: So sánh ưu nhược điểm giữa gang, thép carbon và inox.

6. Bước 6: Chọn mức lọc: Cân bằng tinh tế giữa khả năng giữ cặn, tổn thất áp suất và chu kỳ vệ sinh.

7. Bước 7: Kiểm tra tiêu chuẩn kết nối: Đảm bảo tương thích hoàn toàn với bích hoặc ren sẵn có trên tuyến ống.

Checklist trước khi mua thiết bị lọc cặn chữ Y

• [ ] Đã xác định chính xác loại môi chất vận hành.

• [ ] Đã đánh giá được kích thước và chủng loại cặn tiềm ẩn.

• [ ] Đã xác định đúng kích thước danh nghĩa (DN) của đường ống.

• [ ] Đã tính toán thông số lưu lượng dòng chảy thực tế.

• [ ] Đã kiểm tra giới hạn áp suất làm việc tối đa của hệ thống.

• [ ] Đã đối chiếu mức nhiệt độ vận hành tại điểm lắp đặt.

• [ ] Đã chọn đúng vật liệu thân lọc (gang, thép, inox).

• [ ] Đã lựa chọn thông số perforation hoặc mesh của lưới lọc.

• [ ] Đã kiểm tra tiêu chuẩn kết nối ren hoặc mặt bích.

• [ ] Đã tính toán mức tổn thất áp suất (chênh áp) cho phép.

• [ ] Đã xác định rõ không gian vị trí lắp đặt (lắp ngang hay lắp đứng).

• [ ] Đã lên kế hoạch định kỳ vệ sinh và bảo dưỡng screen.

FAQ - Câu hỏi thường gặp về Y Strainer Spirax Sarco

1. Y Strainer Spirax Sarco là gì?

Đây là thiết bị lọc cặn dạng chữ Y dùng để giữ lại các tạp chất rắn trong đường ống nhằm bảo vệ hiệu quả các thiết bị đắt tiền phía sau.

2. Y Strainer Spirax Sarco dùng cho môi chất nào?

Tùy thuộc vào model và vật liệu chế tạo, thiết bị được ứng dụng linh hoạt trong các hệ thống hơi, nước, condensate, khí nén và nhiều môi chất công nghiệp khác.

3. Nên chọn Y Strainer bằng gang, thép hay inox?

Việc lựa chọn phụ thuộc hoàn toàn vào áp suất, nhiệt độ làm việc, đặc tính ăn mòn của môi chất và tiêu chuẩn kỹ thuật của toàn bộ hệ thống.

4. Mesh lọc càng nhỏ có càng tốt không?

Không hẳn. Lưới lọc quá mịn tuy giữ được cặn nhỏ nhưng lại làm tăng trở lực dòng chảy, dễ gây nghẹt nhanh và yêu cầu bảo trì liên tục.

5. Bao lâu nên vệ sinh Y Strainer?

Không có mốc thời gian cố định cho mọi hệ thống. Chu kỳ vệ sinh phụ thuộc vào lượng cặn thực tế, chỉ số chênh áp đo được và điều kiện vận hành của từng nhà máy.

Kết luận

Y Strainer đóng vai trò cốt lõi trong việc ngăn chặn các loại cặn rắn xâm nhập vào những thiết bị nhạy cảm phía sau. Tuy nhiên, để đạt hiệu quả tối ưu, việc lựa chọn thiết bị đòi hỏi sự đánh giá đồng bộ và kỹ lưỡng về môi chất, kích thước DN, lưu lượng, áp suất, nhiệt độ, vật liệu, kiểu kết nối, mức độ lọc và tổn thất chênh áp.

Nếu bạn đang tìm kiếm giải pháp cung cấp y strainer spirax sarco chính hãng cho hệ thống hơi, nước hoặc đường ống công nghiệp của mình, hãy chuẩn bị đầy đủ các thông số về môi chất, DN, lưu lượng, áp suất, nhiệt độ và tiêu chuẩn kết nối để được tư vấn lựa chọn đúng model và cấu hình kỹ thuật phù hợp nhất.
