Veturi là gì?

Veturi là gì? Trong nhiều hệ thống đường ống công nghiệp và dân dụng, người vận hành thường xuyên phải đối mặt với các bài toán kỹ thuật đòi hỏi sự chính xác và tối ưu: làm sao để hút hóa chất vào đường ống, trộn đều dung dịch, tạo áp suất thấp, đo lưu lượng chính xác hoặc tạo chân không mà không cần phụ thuộc vào các thiết bị cơ khí cồng kềnh, phức tạp. Nếu không có giải pháp kỹ thuật phù hợp, việc điều phối dòng chảy và châm hóa chất sẽ trở nên kém hiệu quả, gây tốn kém năng lượng và làm gián đoạn dây chuyền sản xuất.

Một trong những giải pháp cơ học kinh điển và hiệu quả nhất để giải quyết triệt để các vấn đề trên chính là ứng dụng venturi. Khi dòng lưu chất di chuyển qua đoạn ống bị thu hẹp, vận tốc dòng chảy tăng lên trong khi áp suất tĩnh giảm xuống. Sự chênh lệch áp suất độc đáo này là cơ sở cốt lõi để venturi được ứng dụng rộng rãi trong việc đo lưu lượng, hút lưu chất thứ cấp và tối ưu hóa hàng loạt hệ thống công nghiệp khắt khe. Tuy nhiên, không phải ai cũng hiểu đúng venturi thực chất là gì và mỗi loại thiết bị mang nguyên lý này có chức năng, cấu tạo khác nhau như thế nào trong thực tế.

Kiến thức nền

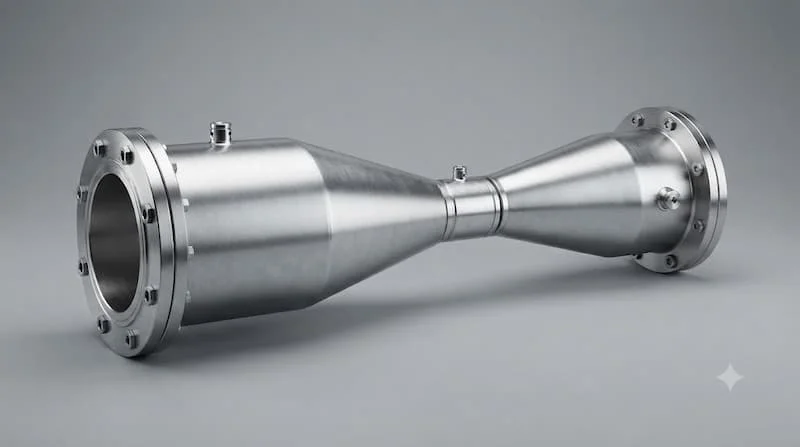

Veturi là gì? Venturi là gì?

Veturi thường được hiểu là Venturi – một cấu trúc đường ống có phần thu hẹp ở giữa nhằm làm thay đổi vận tốc và áp suất của dòng lưu chất khi đi qua. Một ống Venturi điển hình thường bao gồm đoạn vào, đoạn thu hẹp, họng Venturi và đoạn mở rộng hoặc khuếch tán (diffuser).

Khi lưu chất dịch chuyển từ phần có đường kính lớn vào vùng họng có tiết diện nhỏ hơn, vận tốc dòng chảy tăng vọt và áp suất tĩnh tại vùng này giảm xuống rõ rệt. Chênh lệch áp suất đáng kể giữa các vị trí này có thể được khai thác triệt để để đo lường chính xác lưu lượng dòng chảy hoặc tạo lực hút chân không mạnh mẽ cho một dòng lưu chất thứ cấp khác đi vào hệ thống.

Nguyên lý hoạt động của Venturi

Bước 1 – Dòng lưu chất đi vào đoạn thu hẹp

Lưu chất ban đầu mang theo vận tốc nhất định, áp suất nhất định và tiết diện dòng chảy tương ứng hoàn toàn với đường kính của đường ống chính.

Bước 2 – Vận tốc tăng tại họng Venturi

Khi dòng chảy đi qua đoạn thu hẹp, theo định luật bảo toàn lưu lượng, diện tích giảm đồng nghĩa với việc vận tốc dòng chảy tăng lên rất nhanh.

Bước 3 – Áp suất giảm tại họng

Tại khu vực họng veturi, do vận tốc dòng chảy đạt mức cao nhất nên áp suất tĩnh giảm xuống thấp hơn so với áp suất tại đầu vào. Sự chênh lệch áp suất này chính là bản chất vật lý quan trọng của thiết bị.

Bước 4 – Tạo lực hút hoặc đo chênh áp

Tùy thuộc vào thiết kế thực tế của từng dòng sản phẩm, vùng áp suất thấp này có thể được ứng dụng để hút hóa chất, hút khí, hút dung dịch, tạo chân không hoặc đo lưu lượng thông qua độ chênh áp. Ví dụ, các thiết bị đo lưu lượng dạng Venturi meter sử dụng chính xác độ chênh áp giữa phần đầu vào và vùng họng để xác định lưu lượng dòng chảy một cách tin cậy.

Tại sao Venturi có thể hút được hóa chất mà không cần bơm hút riêng?

Bí quyết nằm ở vùng áp suất thấp tại họng venturi. Khi áp suất tại đây giảm xuống thấp hơn áp suất khí quyển hoặc thấp hơn áp suất tại đường ống phụ, nó sẽ tự động tạo ra một lực chênh áp hút tự nhiên, kéo dòng hóa chất hoặc chất lỏng thứ cấp hòa vào dòng chính mượt mà mà không tiêu tốn thêm động năng cơ học từ bơm phụ.

Phân tích chuyên sâu

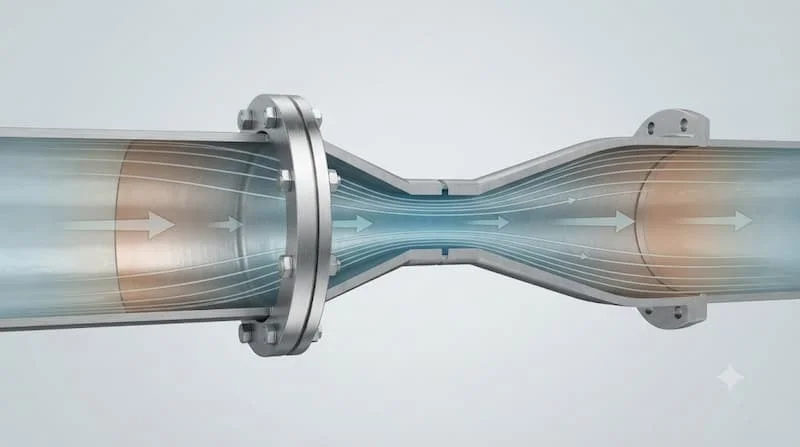

Cấu tạo cơ bản của một thiết bị Venturi

Đoạn vào

Có nhiệm vụ đón dòng lưu chất từ đường ống chính dẫn vào thiết bị một cách ổn định, hạn chế tối đa các hiện tượng xoáy bất thường.

Đoạn hội tụ

Là phần có tiết diện giảm dần đều. Mục đích chính của thiết kế này là giúp gia tăng vận tốc dòng chảy đồng thời hạn chế tối đa nhiễu loạn không cần thiết.

Họng Venturi

Đây là phần quan trọng nhất có tiết diện nhỏ nhất toàn thiết bị. Đặc trưng của khu vực này là vận tốc dòng chảy cực cao, áp suất tĩnh cực thấp và tạo ra độ chênh áp đáng kể.

Đoạn khuếch tán

Có tiết diện mở rộng dần về phía đầu ra. Mục đích nhằm giảm vận tốc dòng chảy và hỗ trợ phục hồi áp suất. Nhờ thiết kế chuyển tiếp thu hẹp rồi mở rộng mượt mà này, venturi có khả năng giảm thiểu tối đa tổn thất áp suất vĩnh viễn so với các thiết bị tạo chênh áp đột ngột khác như tấm chắn orifice plate.

Các loại Veturi/Venturi phổ biến hiện nay

Venturi Tube

Đây là dạng ống Venturi cơ bản, chuyên dùng trong công tác nghiên cứu dòng chảy, khảo sát thủy lực, đo lưu lượng và tạo chênh áp tiêu chuẩn trong nhà máy.

Venturi Meter

Thiết bị đo lường chuyên dụng dùng để xác định lưu lượng nước, lưu lượng khí, lưu lượng hơi hoặc các lưu chất công nghiệp phù hợp, hoạt động dựa trên nguyên lý đo chênh áp giữa đầu vào và vùng họng.

Venturi Injector

Ứng dụng cực kỳ phổ biến trong việc hút hóa chất, châm phân bón tự động, trộn dung dịch hoặc châm chlorine và các chất khử trùng xử lý nước theo thiết kế thủy lực tối ưu.

Venturi Ejector

Được ứng dụng trong các hệ thống công nghiệp đòi hỏi tạo chân không, hút khí hoặc vận chuyển lưu chất thứ cấp thông qua năng lượng dòng chảy chính.

Venturi trong hệ thống khí và đốt

Được tích hợp trong các hệ thống đầu đốt công nghiệp nhằm trộn đều khí và không khí theo tỷ lệ chuẩn xác, hỗ trợ quá trình cháy diễn ra hoàn hảo.

Thông số kỹ thuật cần quan tâm khi chọn Venturi

• Đường kính đầu vào và đầu ra: Phải tương thích hoàn hảo với kích thước danh nghĩa (DN) của đường ống và kiểu kết nối sẵn có.

• Đường kính họng: Yếu tố quyết định trực tiếp đến vận tốc dòng chảy, độ lớn chênh áp, khả năng hút và lưu lượng tối đa của thiết bị.

• Lưu lượng làm việc: Không bao giờ được chọn venturi chỉ dựa vào kích thước DN. Cần đánh giá kỹ lưỡng lưu lượng tối thiểu, lưu lượng vận hành trung bình và lưu lượng đỉnh.

• Áp suất đầu vào và đầu hút: Áp suất nguồn tác động trực tiếp đến khả năng tạo lực hút và hiệu suất vận hành của các dòng injector.

• Vật liệu chế tạo: Bao gồm PVC, UPVC, PP, PVDF, đồng, inox hoặc thép chuyên dụng. Việc lựa chọn phụ thuộc hoàn toàn vào đặc tính ăn mòn, nhiệt độ và áp suất của môi chất.

Venturi khác gì với Orifice Plate?

Tại sao họng Venturi càng nhỏ không phải lúc nào cũng tốt?

Nhiều kỹ sư thường lầm tưởng rằng bóp họng venturi càng nhỏ thì lực hút sẽ càng mạnh và hiệu quả tối ưu hơn. Tuy nhiên, một họng quá nhỏ có thể mang lại những hệ lụy tiêu cực:

• Làm tăng đột biến tổn thất áp suất vĩnh viễn trên toàn hệ thống.

• Hạn chế nghiêm trọng lưu lượng dòng chảy chính đi qua đường ống.

• Gia tăng nguy cơ xảy ra hiện tượng bọt khí xâm thực (cavitation) gây ăn mòn vật liệu và tiếng ồn lớn đối với chất lỏng.

• Tạo ra chế độ vận hành mất ổn định cho các thiết bị phía sau.

Do đó, thiết kế và lựa chọn venturi luôn là bài toán cân bằng tinh tế giữa lưu lượng, vận tốc, độ chênh áp, tổn thất năng lượng và mục đích sử dụng thực tế.

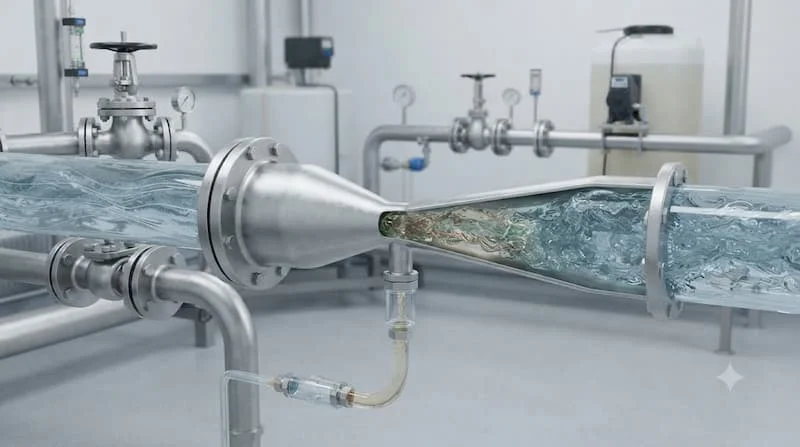

Ứng dụng thực tế

Veturi/Venturi được sử dụng trong những hệ thống nào?

Hệ thống xử lý nước

Các dòng Venturi injector được ứng dụng rộng rãi để tự động hút, định lượng và trộn đều hóa chất, PAC, polymer hoặc châm dung dịch chlorine vào dòng nước mà không cần dùng đến bơm định lượng điện phức tạp.

Hệ thống tưới tiêu và châm phân

Đóng vai trò là thiết bị châm phân tự động, giúp hút phân bón dạng lỏng hòa đều trực tiếp vào hệ thống đường ống nước tưới nhờ chênh áp dòng chảy.

Hệ thống đường ống công nghiệp và nhà máy

Venturi meter được tin dùng để đo lường lưu lượng dòng chảy trong các nhà máy điện, nhà máy hóa chất và hệ thống dầu khí nhờ độ bền cơ học cao.

Hệ thống khí và chân không

Các thiết bị ejector tận dụng nguyên lý chênh áp để hút khí, tạo áp suất âm (chân không) hoặc vận chuyển các loại lưu chất thứ cấp một cách an toàn.

Khi nào nên sử dụng Venturi?

Bạn nên ưu tiên lựa chọn giải pháp venturi khi hệ thống yêu cầu các yếu tố:

• Không sử dụng các bộ phận chuyển động cơ học phức tạp bên trong để giảm thiểu tối đa sự cố hư hỏng.

• Tận dụng triệt để năng lượng động học của dòng chảy sẵn có trong đường ống.

• Cần tạo độ chênh áp ổn định hoặc hút lưu chất thứ cấp tự động.

• Đo lường lưu lượng dòng chảy với độ tin cậy cao mà không gây tổn thất áp suất quá lớn.

Những sai lầm thường gặp khi sử dụng Venturi

• Sai lầm 1: Chỉ chọn thiết bị theo kích thước DN. Bỏ qua bài toán tính toán lưu lượng và tổn thất áp suất thực tế của hệ thống.

• Sai lầm 2: Không kiểm tra áp suất đầu vào. Áp suất nguồn quá yếu sẽ khiến thiết bị không đủ lực tạo chênh áp để hút hóa chất hoặc đạt lưu lượng yêu cầu.

• Sai lầm 3: Chọn sai kích thước họng. Dẫn đến hiệu suất hút kém hoặc gây tắc nghẽn, sụt áp nghiêm trọng.

• Sai lầm 4: Dùng sai vật liệu cấu tạo. Lựa chọn vật liệu không chịu được hóa chất ăn mòn sẽ làm thiết bị nhanh chóng bị phá hủy.

• Sai lầm 5: Lắp đặt ngược chiều dòng chảy. Gây rối loạn thủy lực nghiêm trọng, làm sai lệch hoàn toàn kết quả đo lưu lượng hoặc làm mất khả năng hút.

Hướng dẫn / Checklist

Cách chọn Veturi/Venturi phù hợp

1. Bước 1: Xác định mục đích sử dụng: Làm rõ nhu cầu thực tế là đo lưu lượng, hút hóa chất, tạo chân không hay trộn dung dịch.

2. Bước 2: Xác định môi chất: Phân định rõ chất lỏng, nước, hóa chất ăn mòn, khí hay hơi.

3. Bước 3: Xác định lưu lượng: Thu thập chính xác thông số lưu lượng vận hành, lưu lượng cực đại và lưu lượng tối thiểu.

4. Bước 4: Kiểm tra áp suất: Đánh giá áp suất đầu vào, áp suất đầu ra và mức chênh áp yêu cầu.

5. Bước 5: Chọn vật liệu: Đối chiếu tính chất hóa học của môi chất với khả năng chịu nhiệt, chịu ăn mòn của vật liệu thiết bị.

6. Bước 6: Kiểm tra kích thước kết nối: Đảm bảo tiêu chuẩn đường kính danh nghĩa DN, kiểu nối ren hay mặt bích tương thích hoàn toàn.

Checklist trước khi mua Venturi

• [ ] Đã xác định rõ ràng mục đích sử dụng cốt lõi của thiết bị.

• [ ] Đã phân tích chi tiết đặc tính môi chất vận hành.

• [ ] Đã tính toán đầy đủ các thông số lưu lượng dòng chảy.

• [ ] Đã kiểm tra giới hạn áp suất đầu vào của hệ thống.

• [ ] Đã xác định áp suất đầu ra tại điểm xả.

• [ ] Đã tính toán mức độ chênh áp cần thiết.

• [ ] Đã lựa chọn đường kính họng venturi tối ưu.

• [ ] Đã kiểm tra độ bền vật liệu chế tạo với hóa chất/môi chất.

• [ ] Đã đối chiếu kích thước danh nghĩa DN của đường ống.

• [ ] Đã xác định kiểu kết nối ren hoặc mặt bích chính xác.

• [ ] Đã kiểm tra điều kiện nhiệt độ làm việc thực tế.

• [ ] Đã lên kế hoạch kiểm tra và bảo trì định kỳ.

FAQ - Câu hỏi thường gặp về Veturi

1. Veturi là gì?

Veturi (thường được viết chuẩn là Venturi) là cấu trúc đường ống thu hẹp ở giữa nhằm làm tăng vận tốc và giảm áp suất tĩnh tại vùng họng, phục vụ các mục đích đo lường và hút lưu chất.

2. Venturi dùng để làm gì?

Thiết bị được ứng dụng đa dạng để đo lưu lượng, tạo chênh áp, hút hóa chất, trộn lưu chất hoặc tạo chân không tùy theo cấu hình thiết kế thực tế.

3. Venturi injector khác Venturi meter như thế nào?

Venturi injector tập trung tận dụng vùng áp suất thấp để hút lưu chất thứ cấp (như hóa chất, phân bón), trong khi Venturi meter chuyên dùng để đo lường chính xác lưu lượng dòng chảy.

4. Venturi có cần sử dụng điện năng không?

Bản thân nguyên lý thủy lực venturi hoạt động hoàn toàn dựa vào động năng dòng chảy nên không yêu cầu nguồn điện trực tiếp. Tuy nhiên, các hệ thống bơm hoặc cảm biến đo lường đi kèm vẫn có thể cần nguồn điện hỗ trợ.

5. Làm thế nào để chọn đúng kích thước Venturi?

Việc lựa chọn đòi hỏi đánh giá đồng bộ dựa trên lưu lượng, áp suất, đặc tính môi chất, đường kính ống, kích thước họng và mục đích sử dụng cụ thể của nhà máy.

Kết luận

Venturi là một nguyên lý thủy lực vô cùng quan trọng trong cơ học chất lưu, được ứng dụng rộng rãi qua các dòng thiết bị như Venturi meter, Venturi injector, Venturi ejector, hệ thống trộn khí và các dây chuyền xử lý nước công nghiệp hiện đại. Điểm mấu chốt để khai thác tối đa hiệu quả thiết bị không nằm ở việc chọn đại theo kích thước đường ống, mà đòi hỏi sự đánh giá toàn diện các yếu tố: mục đích sử dụng, đặc tính môi chất, lưu lượng, áp suất, độ chênh áp, kích thước họng và vật liệu chế tạo.

Nếu bạn đang cần lựa chọn thiết bị venturi tối ưu cho hệ thống nước, khí, hóa chất hoặc đường ống công nghiệp của mình, hãy chuẩn bị sẵn các thông số về lưu lượng, áp suất, môi chất và kích thước đường ống để được tư vấn đúng model và cấu hình kỹ thuật phù hợp nhất.
