Tee 45 Degree Là Gì? Cấu Tạo, Kích Thước Và Cách Chọn

Trong quá trình thiết kế và thi công đường ống công nghiệp, không phải mọi nhánh rẽ đều có thể áp dụng góc vuông 90° truyền thống. Với các hệ thống yêu cầu chuyển hướng dòng chảy theo góc nghiêng để giảm tải thủy lực hoặc tối ưu hóa không gian bố trí, phụ kiện tee 45 độ đóng vai trò cực kỳ then chốt.

Tuy nhiên, việc chọn nhầm kích thước, sai vật liệu hay mua không đúng cấp áp suất của loại phụ kiện này có thể gây gián đoạn thi công, rò rỉ lưu chất và làm tăng đáng kể chi phí bảo trì. Bài viết này sẽ phân tích chi tiết cấu tạo, thông số kỹ thuật, sự khác biệt giữa các dòng sản phẩm và cung cấp quy trình chọn mua chuẩn xác nhất cho công trình của bạn.

Tee 45 Degree – Giải pháp tạo nhánh 45° cho đường ống

Trái với suy nghĩ của nhiều người rằng chỉ cần các đoạn co nối 45 độ là đủ để bẻ hướng, trong thực tế hệ thống luôn đòi hỏi các điểm phân nhánh vừa duy trì tuyến chính vừa trích xuất tuyến phụ. Việc lạm dụng các nhánh vuông góc 90° ở các vị trí có lưu lượng lớn hoặc áp suất cao dễ dẫn đến hiện tượng búa nước, va đập thủy lực và tổn thất áp suất không đáng có.

Tee 45 độ ra đời như một giải pháp kỹ thuật linh hoạt giúp giải quyết bài toán bố trí không gian chật hẹp, đồng thời tạo ra một tuyến nhánh nghiêng 45° hoàn hảo. Sự xuất hiện của phụ kiện này giúp các kỹ sư dễ dàng định hình tuyến ống phức tạp trong hệ thống PCCC, HVAC, và các nhà máy hóa chất.

Khi cân nhắc sử dụng phụ kiện này, việc nắm rõ kích thước, vật liệu chế tạo, tiêu chuẩn sản xuất cũng như phương pháp kết nối là bước bắt buộc để đảm bảo an toàn vận hành cho toàn bộ công trình.

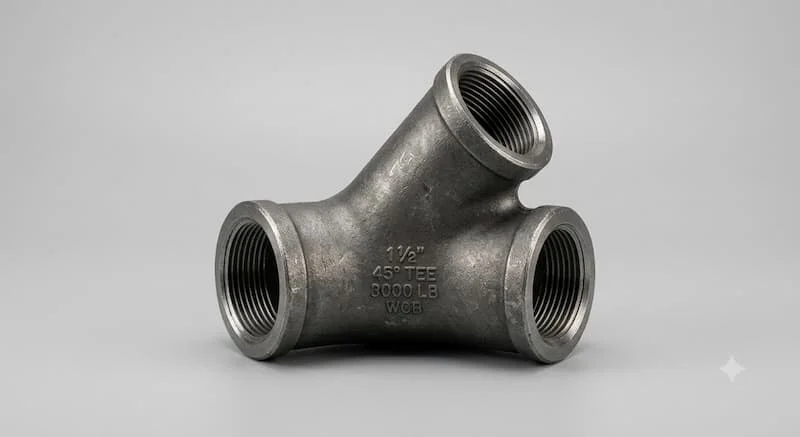

Tee 45 Degree là gì?

Tee 45 độ (hay còn gọi là tee 45 độ, phụ kiện tee 45) là một loại phụ kiện đường ống dạng chữ T chuyên dụng, được thiết kế để phân chia hoặc hội tụ dòng chảy bằng cách tạo ra một tuyến nhánh rẽ nghiêng một góc 45° so với tuyến ống chính.

Về bản chất, phụ kiện này có cấu tạo ba đầu kết nối: hai đầu thẳng nằm trên cùng một trục tuyến ống chính và một đầu nhánh hướng ra ngoài theo phương nghiêng. Thuật ngữ "Tee" mô tả hình dáng tổng thể tương tự chữ T, trong khi "45 degree" biểu thị chính xác góc tạo bởi trục của đường nhánh và trục của đường ống chính.

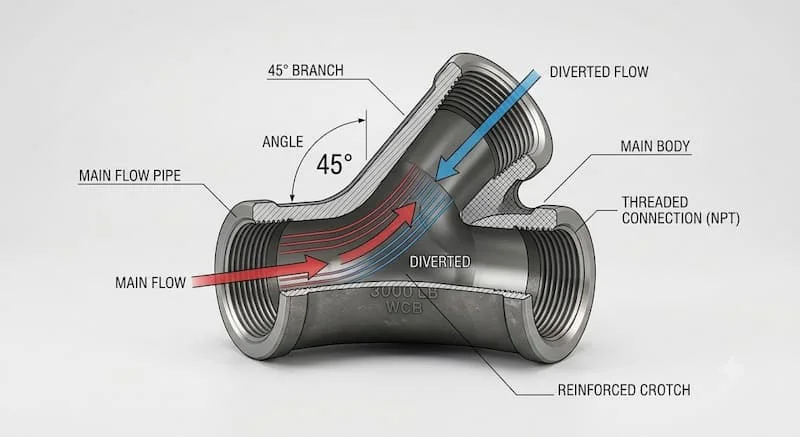

Cấu tạo và nguyên lý hoạt động của Tee 45 Degree

Cấu tạo cơ bản của một phụ kiện tee 45 độ gồm ba phần chính:

• Thân Tee (Body): Phần đúc hoặc hàn nguyên khối chịu lực chính của phụ kiện.

• Tuyến ống chính (Run): Gồm hai đầu nối nằm thẳng hàng, cho phép lưu chất lưu thông liên tục qua hệ thống.

• Tuyến nhánh nghiêng (Branch): Đầu nối thứ ba nhô ra tạo thành góc 45° so với tuyến chính.

Về nguyên lý hoạt động, phụ kiện này không tự tạo ra lực hay điều khiển lưu lượng mà đóng vai trò như một bộ điều hướng cơ học. Khi dòng lưu chất di chuyển qua tuyến chính, một phần lưu chất sẽ tách dòng đi vào tuyến nhánh theo góc 45°. Nhờ góc nghiêng mềm hơn so với góc 90°, sự chuyển hướng dòng chảy diễn ra êm hơn, hỗ trợ giảm biến dạng dòng nhiễu sang tuyến phụ.

Các loại Tee 45 Degree phổ biến

Để đáp ứng đa dạng môi trường làm việc từ dân dụng đến công nghiệp nặng, tee 45 độ được chế tạo với nhiều chủng loại khác nhau:

1. Phân loại theo vật liệu Chế tạo

• Tee 45° Inox (Thép không gỉ): Thường làm từ inox 304, 316. Có khả năng chống ăn mòn vượt trội, chịu nhiệt cao, phù hợp cho ngành thực phẩm, hóa chất và môi trường vi sinh.

• Tee 45° Thép (Thép carbon/Thép mạ kẽm): Thép đen hoặc thép mạ kẽm có độ bền cơ học cao, chịu tải trọng lớn, tối ưu chi phí cho hệ thống PCCC và dẫn nước công nghiệp.

• Tee 45° Nhựa (uPVC, PPR, HDPE): Nhẹ, dễ thi công, chống hóa chất ăn mòn nhẹ, sử dụng phổ biến trong cấp thoát nước dân dụng và xử lý nước thải.

2. Phân loại theo kiểu kết nối

• Hàn đối đầu (Butt Weld): Đầu phụ kiện được vát mép để hàn trực tiếp vào ống, chịu áp lực cao, kín tuyệt đối.

• Hàn lồng (Socket Weld): Đầu ống được đút vào trong lồng phụ kiện rồi hàn viền, phù hợp với đường ống kích thước nhỏ áp suất cao.

• Kết nối ren (Threaded): Dễ lắp đặt và tháo dỡ, dùng cho các tuyến ống nhỏ và áp suất làm việc trung bình - thấp.

• Mặt bích (Flanged): Sử dụng cho hệ thống lớn, cần tháo lắp bảo trì thường xuyên.

3. Phân loại theo kích thước nhánh

• Tee đều (Equal Tee): Cả ba đầu kết nối đều có cùng một kích thước đường kính.

• Tee giảm (Reducing Tee): Đầu nhánh 45° có đường kính nhỏ hơn đường kính của hai đầu tuyến chính.

Thông số kỹ thuật cần biết khi chọn Tee 45 Degree

Việc lựa chọn chính xác sản phẩm đòi hỏi người mua phải tra cứu bảng quy cách từ nhà sản xuất dựa trên các thông số cốt lõi:

Lưu ý: Luôn đảm bảo tiêu chuẩn của phụ kiện tee 45 độ đồng bộ hoàn toàn với tiêu chuẩn của đường ống hiện có để tránh lệch khớp khi đấu nối.

Tee 45 Degree khác Tee 90 Degree như thế nào?

Rất nhiều người dùng dễ nhầm lẫn hoặc sử dụng thay thế hai loại phụ kiện này. Tuy nhiên, chúng có mục đích thiết kế hoàn toàn khác nhau:

Quyết định chọn loại tee nào phải căn cứ trực tiếp vào sơ đồ thiết kế đường ống (P&ID) và không gian thi công thực tế chứ không phụ thuộc vào sở thích cá nhân.

Vì sao góc 45° được sử dụng trong hệ thống đường ống?

Góc nghiêng 45° mang lại những lợi thế kỹ thuật rõ rệt mà góc 90° không thể đáp ứng trong một số bố trí đặc thù:

1. Linh hoạt trong không gian hạn chế: Khi đường ống gặp chướng ngại vật hoặc cần chạy chéo góc qua các dầm kết cấu, nhánh 45° giúp tuyến ống đi qua tự nhiên mà không cần dùng thêm nhiều co nối phụ.

2. Định hướng dòng chảy mềm mại: Nhánh xiên hỗ trợ lưu chất chuyển hướng thoát đi dễ dàng hơn trong các hệ thống tự chảy (như hệ thống thoát nước gravity flow), giảm bớt nguy cơ đọng rác hoặc tắc nghẽn.

3. Tối ưu hóa layout thiết kế: Giúp nhà thầu sắp xếp các đường ống song song hoặc phân nhánh gom về một trục chính cực kỳ tiện lợi và tiết kiệm diện tích.

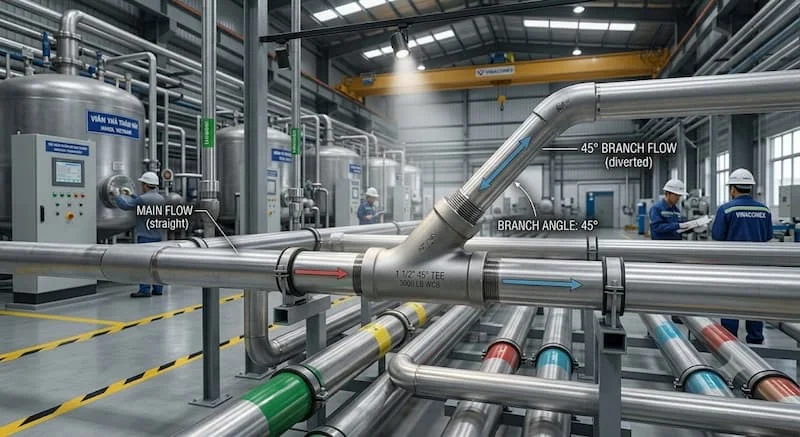

Tee 45 độ được sử dụng ở đâu?

Dòng phụ kiện này phủ sóng rộng rãi từ các công trình dân dụng đến hệ thống sản xuất công nghiệp nặng:

• Hệ thống cấp thoát nước & Xử lý nước thải: Sử dụng ở các trục ống thoát chính, các tuyến ống gom nước thải gia đình và công nghiệp nhằm hạn chế ứ đọng.

• Hệ thống HVAC & Thông gió: Dùng phân nhánh các đường ống dẫn khí, ống gió nghiêng để cấp khí tươi hoặc hút khí thải.

• Đường ống công nghiệp & Hóa chất: Xuất hiện trong các nhà máy lọc dầu, hóa chất, chế biến thực phẩm (dùng tee 45° inox) để dẫn môi chất vi sinh hoặc hóa chất có tính ăn mòn.

• Hệ thống khí nén & Áp lực: Bố trí trích xuất các đường dẫn khí phụ từ tuyến khí nén trung tâm.

Những sai lầm thường gặp khi chọn Tee 45 độ

Nếu không có kinh nghiệm, người mua rất dễ mắc phải các sai lầm tốn kém sau:

• Chỉ quan tâm đường kính, bỏ qua độ dày (SCH): Mua đúng DN50 nhưng chọn SCH20 lắp cho hệ thống chịu áp SCH40 sẽ gây nguy cơ biến dạng, vỡ ống.

• Sai lệch về kiểu kết nối: Nhầm lẫn giữa phụ kiện ren NPT và ren PT (BSPT), hoặc mua phụ kiện hàn lồng (Socket Weld) cho đường ống không hỗ trợ.

• Không tính đến môi trường ăn mòn: Sử dụng tee thép carbon cho môi trường nước biển hoặc hóa chất nhẹ thay vì inox khiến phụ kiện hư hỏng chỉ sau thời gian ngắn.

• Nhầm lẫn góc 45° với Y-Branch (Ba chạc chữ Y): Mặc dù đều tạo góc nghiêng, cấu tạo thân và quy cách chuẩn của Tee 45° và nhánh chữ Y có sự khác biệt về kích thước phủ phủ ngoài (Face-to-Face).

Cách chọn Tee 45 độ phù hợp (Checklist)

Để chọn mua chính xác phụ kiện tee 45 độ ngay từ lần đầu tiên, hãy thực hiện theo đúng quy trình 6 bước dưới đây:

 Bước 1: Xác định kích thước đường ống: Đo đường kính ngoài (OD) và xác định kích thước danh nghĩa (DN).

 Bước 2: Xác định dạng nhánh: Kiểm tra xem hệ thống cần Equal Tee (nhánh bằng) hay Reducing Tee (nhánh thu).

 Bước 3: Chọn vật liệu tương thích: Đồng bộ vật liệu phụ kiện với vật liệu đường ống (Thép, Inox 304/316, Nhựa uPVC/PPR...).

 Bước 4: Xác định phương pháp kết nối: Chọn kiểu Hàn (Butt weld/Socket weld), Ren hay Mặt bích dựa trên yêu cầu tháo lắp.

 Bước 5: Kiểm tra thông số vận hành: Xác định nhiệt độ và áp suất tối đa của hệ thống để chọn Schedule (SCH) hoặc Pressure Rating đúng chuẩn.

 Bước 6: Đối chiếu tiêu chuẩn catalogue: Kiểm tra các chứng chỉ chất lượng (CO/CQ) và bảng thông số kỹ thuật của nhà sản xuất trước khi chốt đơn.

Lưu ý quan trọng khi lắp đặt Tee 45 độ

Chất lượng lắp đặt quyết định 50% độ bền của phụ kiện. Khi tiến hành thi công, thợ kỹ thuật cần tuân thủ các quy tắc:

• Vệ sinh bề mặt: Làm sạch bụi bẩn, gỉ sét hoặc dầu mỡ tại các điểm tiếp xúc ren, mặt vát hàn hoặc mặt bích.

• Căn chỉnh đồng trục: Đảm bảo hai đầu ống chính nằm trên một đường thẳng tuyệt đối trước khi đính hàn hoặc siết ren để không gây ứng suất tạị mối nối.

• Đúng kỹ thuật hàn/siết ren: Sử dụng que hàn/dây hàn phù hợp với vật liệu (ví dụ dùng que hàn inox cho tee inox). Với mối nối ren, phải dùng băng keo cao su non hoặc keo dán ren chuyên dụng.

• Thử áp trước khi nghiệm thu: Luôn tiến hành thử áp lực nước hoặc khí nén toàn hệ thống để phát hiện điểm rò rỉ trước khi đưa vào vận hành chính thức.

FAQ – Câu hỏi thường gặp về Tee 45 độ

1. Tee 45 Degree là gì?

Đây là phụ kiện đường ống chữ T được thiết kế để phân tách hoặc hợp nhất dòng chảy, tạo ra một nhánh rẽ nghiêng góc 45° so với trục ống chính.

2. Sự khác biệt chính giữa Tee 45° và Tee 90° là gì?

Khác biệt lớn nhất nằm ở góc nghiêng của đường nhánh (45° so với góc vuông 90°), giúp linh hoạt hơn trong các thiết kế tuyến ống đi chéo hoặc không gian thi công chật hẹp.

3. Tee 45 độ có những loại vật liệu nào phổ biến?

Các vật liệu phổ biến nhất bao gồm Thép carbon, Thép mạ kẽm, Thép không gỉ (Inox 304, 316) và các loại nhựa kỹ thuật (uPVC, PPR, HDPE).

4. Làm thế nào để chọn đúng độ dày thành phụ kiện Tee 45°?

Bạn cần căn cứ vào chỉ số Schedule (như SCH40, SCH80) hoặc cấp áp suất của đường ống hiện tại để chọn phụ kiện có độ dày đồng bộ.

5. Phụ kiện Tee 45° có dùng được cho hệ thống áp suất cao không?

Có. Đối với hệ thống áp suất cao, bạn nên chọn dòng tee 45 độ đúc làm bằng thép/inox kết nối bằng phương pháp hàn đối đầu (Butt Weld) hoặc hàn lồng (Socket Weld) đạt tiêu chuẩn ASME B16.9/B16.11.

Chọn Tee 45 độ  đúng thông số cho hệ thống

Một hệ thống đường ống vận hành an toàn và tối ưu chi phí đòi hỏi sự chuẩn xác từ những phụ kiện nhỏ nhất. Tee 45 độ là lựa chọn tuyệt vời cho các tuyến ống cần phân nhánh nghiêng linh hoạt, hỗ trợ bố trí không gian hiệu quả. Việc chủ động xác định đúng kích thước, vật liệu, tiêu chuẩn và cấp áp suất sẽ giúp bạn tránh khỏi những sự cố rò rỉ và lãng phí ngân sách không đáng có tee 45 degree .
