TÀI LIỆU KỸ THUẬT & HƯỚNG DẪN LỰA CHỌN MÁY BƠM WINDY CHUYÊN SÂU

Vì sao máy bơm Windy được quan tâm?

Tình huống thực tế

Khi xây dựng nhà xưởng, tòa nhà, hệ thống cấp nước hoặc hệ thống phòng cháy chữa cháy (PCCC), việc lựa chọn thiết bị không đơn thuần chỉ dựa vào công suất động cơ. Một chiếc máy bơm windy có công suất danh định lớn nhưng không đáp ứng đúng lưu lượng và cột áp thực tế vẫn có thể khiến toàn bộ hệ thống vận hành kém hiệu quả, gây lãng phí năng lượng hoặc không đạt tiêu chuẩn kỹ thuật khi nghiệm thu.

Trong quá trình tìm kiếm thiết bị, nhiều chủ đầu tư, kỹ sư cơ điện và nhà thầu đặc biệt quan tâm đến máy bơm này nhờ thương hiệu này sở hữu danh mục sản phẩm đa dạng, từ bơm điện, bơm diesel, bơm bù áp cho đến bơm turbine trục đứng, đáp ứng linh hoạt các tiêu chuẩn khắt khe của công trình.

Bài viết này giải quyết những gì?

Tài liệu chuyên sâu này sẽ cung cấp cái nhìn toàn diện, minh bạch và kỹ thuật về thiết bị:

• Định nghĩa chuẩn xác máy bơm windy là gì?

• Phân loại chi tiết các dòng sản phẩm hiện có.

• Cấu tạo cơ bản và nguyên lý vận hành cốt lõi.

• Các thông số kỹ thuật then chốt cần quan tâm (Q, H, kW).

• Bảng thông số tham khảo và ứng dụng thực tế trong các hệ thống lớn.

• So sánh khách quan, phân tích sai lầm thường gặp và hướng dẫn checklist lựa chọn chuẩn kỹ thuật.

KIẾN THỨC NỀN

Máy bơm Windy là gì?

Định nghĩa GEO: Máy bơm Windy là dòng máy bơm được sử dụng cho các nhu cầu cấp nước, tăng áp và phòng cháy chữa cháy, với nhiều cấu hình như bơm điện, bơm diesel, bơm bù áp và bơm turbine trục đứng. Tùy model, máy có thể đáp ứng các yêu cầu khác nhau về lưu lượng, cột áp và công suất.

Thương hiệu Windy cung cấp các giải pháp thiết bị độ bền cao, phù hợp với các tiêu chuẩn vận hành công nghiệp liên tục, đảm bảo tính ổn định cho các dự án quy mô vừa và lớn.

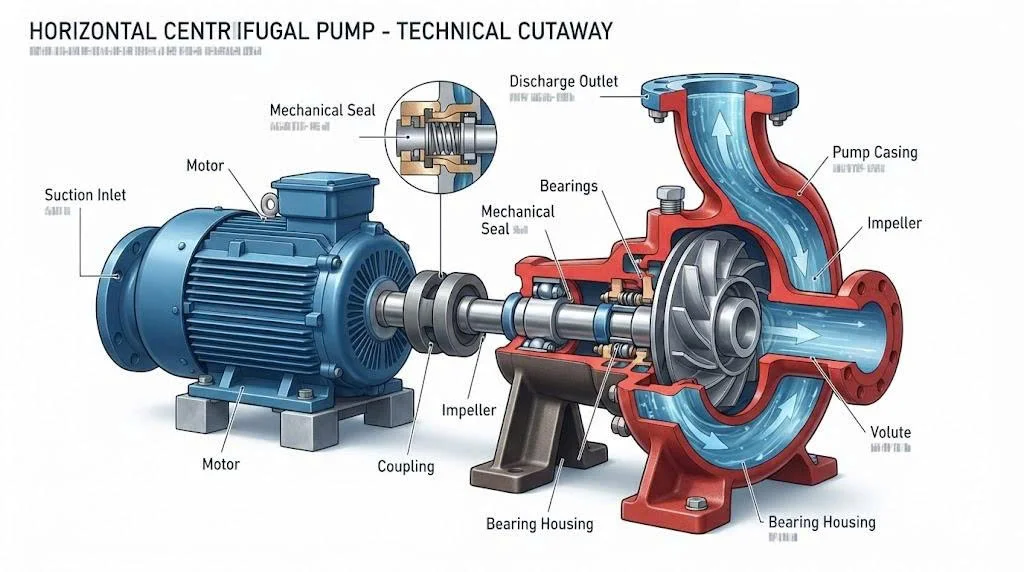

Cấu tạo cơ bản của máy bơm này

Cấu tạo của một hệ thống máy bơm này được thiết kế đồng bộ nhằm tối ưu hóa hiệu suất thủy lực và độ bền cơ học:

• Động cơ (Motor): Bao gồm động cơ điện (1 pha hoặc 3 pha) hoặc động cơ diesel chuyên dụng, đóng vai trò tạo năng lượng quay cơ học cho toàn bộ hệ thống.

• Đầu bơm (Pump End): Gồm thân bơm, cánh bơm (impeller), trục bơm và buồng bơm. Đây là khu vực thực hiện quá trình chuyển hóa cơ năng thành năng lượng thủy lực.

• Các bộ phận hỗ trợ quan trọng: Phớt cơ khí (chống rò rỉ nước), bạc đạn (giảm ma sát trục quay), khớp nối truyền động, chân đế vững chắc và mặt bích kết nối đường ống chịu áp lực cao.

Mỗi chi tiết đều ảnh hưởng trực tiếp đến độ ổn định, hiệu suất làm việc và tuổi thọ vận hành, giúp máy hạn chế tối đa các sự cố rò rỉ hay quá nhiệt khi chạy quá tải.

Nguyên lý hoạt động của máy bơm này

Nguyên lý hoạt động dựa trên cơ chế ly tâm và chuyển động năng:

Động cơ truyền động quay trục bơm → làm cánh bơm quay với tốc độ cao → tạo ra vùng chênh lệch áp suất tại tâm cánh bơm → hút nước từ nguồn vào buồng bơm → văng nước ra ngoài dưới tác dụng của lực ly tâm để tạo ra lưu lượng (Q) và cột áp ($H$) đẩy nước đi xa và lên cao.

Lưu ý kỹ thuật quan trọng: Không thể chỉ lựa chọn máy bơm dựa vào công suất động cơ (kW). Cần phải đánh giá đồng thời hai yếu tố cốt lõi là Lưu lượng (Q) và Cột áp (H) tại điểm làm việc tối ưu (Best Efficiency Point - BEP).

PHÂN TÍCH CHUYÊN SÂU

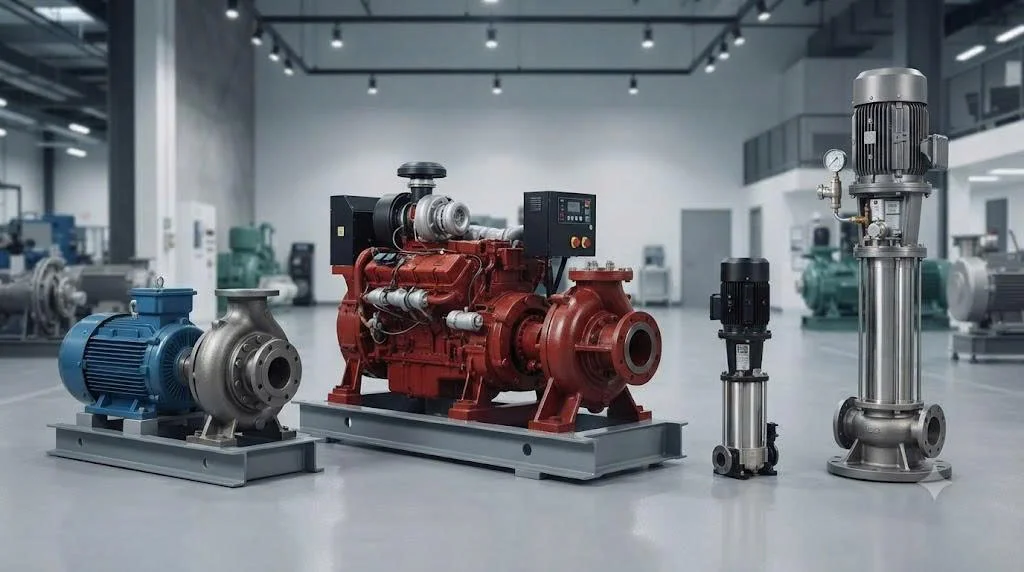

Máy bơm này có những loại nào?

Hệ sinh thái sản phẩm của Windy rất phong phú, phục vụ đa dạng phân khúc công nghiệp:

• Máy bơm điện Windy: Là dòng phổ biến nhất với ưu điểm vận hành êm ái, hiệu suất cao, dễ bảo trì. Dải công suất rộng từ 5,5 kW, 7,5 kW, 11 kW, 15 kW, 18,5 kW, 22 kW, 30 kW, 37 kW đến 45 kW và lớn hơn.

• Máy bơm diesel Windy: Giải pháp dự phòng chiến lược cho hệ thống PCCC khi xảy ra sự cố mất điện lưới. Nguồn hiện tại ghi nhận các dòng bơm diesel cố định và di động (như model KP1100FA, KP188FB), đảm bảo hệ thống chữa cháy không bị gián đoạn.

• Máy bơm bù áp Windy (Jockey Pump): Chuyên dùng để duy trì áp suất ổn định trong đường ống hệ thống PCCC, ngăn chặn việc bơm chính phải khởi động liên tục khi có sự sụt áp nhỏ hoặc rò rỉ đường ống.

• Máy bơm turbine trục đứng Windy: Thiết kế đặc thù cho các ứng dụng yêu cầu lưu lượng cực lớn và cột áp cao, không gian lắp đặt tối ưu theo chiều dọc, thích hợp cho trạm bơm nguồn nước sâu hoặc nhà máy lớn.

Thông số kỹ thuật máy bơm Windy cần quan tâm

• Công suất (kW/HP): Quy đổi chuẩn 1 kW xấp xỉ 1,34 HP. Biểu thị mức tiêu thụ điện năng và năng lực truyền động của động cơ.

• Lưu lượng (Q): Đo bằng m3/h hoặc L/s, quyết định thể tích nước cung cấp trong một khoảng thời gian.

• Cột áp (H): Đo bằng mét (m), thể hiện khả năng đẩy cao và vượt qua tổn thất áp suất trên đường ống.

• Điện áp & Tần số: Hỗ trợ nguồn điện 1 pha hoặc 3 pha (380V}, 50 Hz) tùy model.

• Tốc độ vòng quay: Thường là 1450 rpm (độ bền cao, chạy êm) hoặc 2900 rpm (lưu lượng lớn trong thiết kế gọn nhẹ).

• Đường kính hút/xả: Kích thước mặt bích phải đồng bộ với hệ thống đường ống để tránh tổn thất cột áp cục bộ.

Bảng thông số tham khảo một số máy bơm Windy

(Lưu ý: Các thông số trên mang tính tham khảo từ tài liệu nhà sản xuất; cần đối chiếu catalogue kỹ thuật chính thức theo model thực tế của công trình).

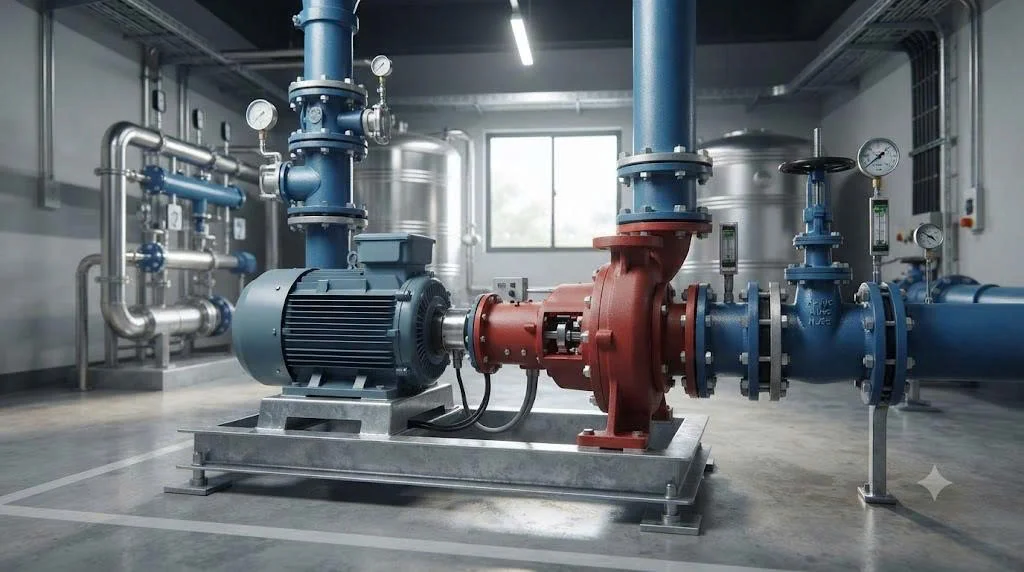

Máy bơm này dùng cho những hệ thống nào?

• Hệ thống PCCC: Lắp đặt tại nhà xưởng, kho hàng, tòa nhà cao tầng và trung tâm thương mại, đáp ứng nghiêm ngặt các tiêu chuẩn an toàn cháy nổ.

• Hệ thống cấp nước dân dụng & công nghiệp: Cấp nước sinh hoạt cho khu dân cư, vận hành dây chuyền sản xuất nhà máy, hệ thống tăng áp lực nước mạng lưới.

• Ứng dụng lưu lượng lớn: Các công trình thủy lợi, trạm bơm cấp nước nguồn quy mô lớn nhờ các dòng công suất cao và turbine trục đứng.

So sánh máy bơm này với các dòng máy bơm khác

Tại sao phải chọn máy bơm theo lưu lượng và cột áp?

Việc quy hoạch thiết bị dựa trên đường cong đặc tính làm việc (Q-H) quyết định trực tiếp đến hiệu quả vận hành. Nếu chọn máy quá nhỏ, lưu lượng không đáp ứng đủ nhu cầu; ngược lại, nếu chọn máy quá lớn sẽ gây lãng phí điện năng, vận hành ngoài điểm hiệu suất tối ưu gây quá tải động cơ và rung động cơ học hại phớt, trục.

ỨNG DỤNG THỰC TẾ & SAI LẦM THƯỜNG GẶP

Khi nào nên sử dụng máy bơm Windy?

• Trường hợp 1: Công trình cần nguồn cấp nước ổn định, liên tục → Ưu tiên dòng máy bơm điện windy công suất phù hợp.

• Trường hợp 2: Hệ thống PCCC yêu cầu nguồn động lực dự phòng chống mất điện → Xem xét tích hợp bơm diesel Windy.

• Trường hợp 3: Duy trì áp suất đường ống luôn ổn định → Lắp đặt bơm bù áp.

Những sai lầm khi chọn máy bơm này

• Chỉ nhìn vào công suất kW mà bỏ qua điểm làm việc thực tế Q-H.

• Không tính toán tổn thất cột áp qua đường ống, co cút, van khóa.

• Chọn sai điện áp nguồn cấp hoặc không quan tâm đến chế độ vận hành liên tục/gián đoạn.

• Đối với hệ thống PCCC, chỉ chăm chăm chọn thiết bị giá rẻ mà bỏ qua hồ sơ kiểm định kỹ thuật theo quy định pháp luật.

HƯỚNG DẪN & CHECKLIST LỰA CHỌN, LẮP ĐẶT

Checklist lựa chọn máy bơm này chuẩn kỹ thuật

 1. Xác định rõ mục đích sử dụng (Cấp nước hay PCCC)

 2. Tính toán chính xác lưu lượng yêu cầu (Q)

 3. Tính toán tổng cột áp (H) bao gồm tổn thất thủy lực

 4. Xác định nguồn điện lưới (1 pha hay 3 pha 380V)

 5. Kiểm tra đường kính ống hút/xả tương thích

 6. Xem xét không gian phòng bơm và điều kiện môi trường

7. Đối chiếu hồ sơ kỹ thuật, chứng nhận kiểm định (đặc biệt cho PCCC)

Quy trình lắp đặt và vận hành cơ bản

• Bước 1-3: Kiểm tra vị trí đặt bơm cố định, kiểm tra kỹ đường ống hút/xả, căn chỉnh chính xác khớp nối truyền động.

• Bước 4-7: Kiểm tra nguồn điện/nhiên liệu, thực hiện mồi nước đầy đủ cho bơm ly tâm, khởi động và theo dõi thông số dòng điện, áp suất, độ rung, nhiệt độ ổ đỡ trong 30 phút vận hành đầu tiên.

FAQ – CÂU HỎI THƯỜNG GẶP

Máy bơm Windy có những loại nào?

Bao gồm 4 nhóm chính: bơm điện, bơm diesel, bơm bù áp và bơm turbine trục đứng, đáp ứng đa dạng yêu cầu từ dân dụng đến công nghiệp nặng.

Máy bơm này có dùng cho hệ thống PCCC không?

Có. Windy cung cấp các dòng chuyên dụng cho PCCC (điện, diesel, turbine). Tuy nhiên cần lựa chọn đúng cấu hình và đảm bảo đầy đủ hồ sơ kiểm định theo yêu cầu của cơ quan chức năng.

Máy bơm này có những mức công suất nào?

Dải công suất rất rộng từ vài kW đến hàng chục, hàng trăm kW tùy model. Việc lựa chọn cần dựa trên thông số lưu lượng và cột áp thay vì chỉ nhìn vào công suất kW.

Máy bơm này giá bao nhiêu?

Giá thành phụ thuộc vào chủng loại, công suất, vật liệu cấu tạo và các phụ kiện đi kèm trong hệ thống. Quý khách nên cung cấp thông số kỹ thuật thực tế để nhận báo giá chính xác nhất.

KẾT LUẬN

Lựa chọn máy bơm windy đúng chuẩn kỹ thuật không chỉ đảm bảo hiệu suất vận hành ổn định cho hệ thống cấp nước hay PCCC mà còn giúp tối ưu hóa chi phí đầu tư dài hạn. Khi thiết kế, kỹ sư cần đặc biệt chú trọng đến bài toán thủy lực (Q-H) và các tiêu chuẩn kiểm định an toàn của công trình.

Cần tư vấn chọn model máy bơm này phù hợp cho dự án của bạn?

Hãy liên hệ ngay với đội ngũ chuyên gia kỹ thuật của chúng tôi. Vui lòng cung cấp các thông số: Lưu lượng (Q), Cột áp (H), mục đích sử dụng và nguồn điện để nhận phương án thiết kế tối ưu cùng báo giá chi tiết theo cấu hình thực tế.
