Bơm Bánh Răng Ăn Khớp Trong: Cẩm Nang Lựa Chọn và Ứng Dụng Chuyên Sâu

Vì sao bơm bánh răng ăn khớp trong được sử dụng cho chất lỏng nhớt?

Trong các hệ thống sản xuất dầu nhớt, nhựa, hóa chất, thực phẩm hoặc chất lỏng có độ nhớt cao, việc vận chuyển môi chất thường khó khăn hơn rất nhiều so với nước. Nếu sử dụng loại bơm không phù hợp, hệ thống có thể gặp tình trạng lưu lượng không ổn định, tổn thất áp suất nghiêm trọng hoặc nhanh hao mòn chỉ sau một thời gian ngắn vận hành.

Đây chính là lý do bơm bánh răng ăn khớp trong trở thành giải pháp tâm điểm trong các ứng dụng công nghiệp nặng đòi hỏi bơm chất lỏng nhớt và yêu cầu dòng chảy ổn định. Vậy dòng thiết bị này hoạt động ra sao, cấu tạo có gì khác biệt và khi nào doanh nghiệp nên đầu tư? Hãy cùng đi sâu phân tích chi tiết.

KIẾN THỨC NỀN

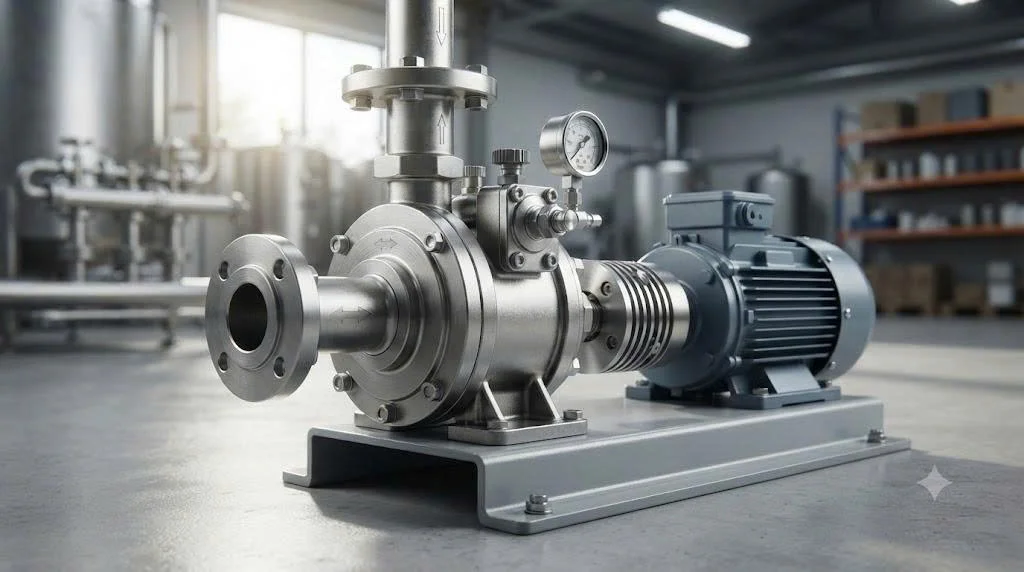

Bơm bánh răng ăn khớp trong là gì?

Bơm bánh răng ăn khớp trong là loại bơm thể tích sử dụng hai bánh răng nằm đồng tâm hoặc bố trí ăn khớp với nhau để tạo ra các khoang thể tích thay đổi liên tục, từ đó hút và vận chuyển chất lỏng từ cửa hút sang cửa xả.

Thuật ngữ “ăn khớp trong” dùng để chỉ thiết kế gồm một bánh răng chủ động lớn (có răng ăn phía trong) quay bên trong một bánh răng bị động nhỏ hơn (vành răng ngoài). Sự kết hợp này được kiểm soát bởi một vách ngăn hình liềm cố định đóng vai trò phân chia chất lỏng.

Vì hoạt động dựa trên nguyên lý thay đổi thể tích buồng bơm qua từng chu kỳ quay, đây được xếp vào nhóm bơm thể tích dương, đảm bảo khả năng cấp liệu đều đặn ngay cả với các môi chất nặng.

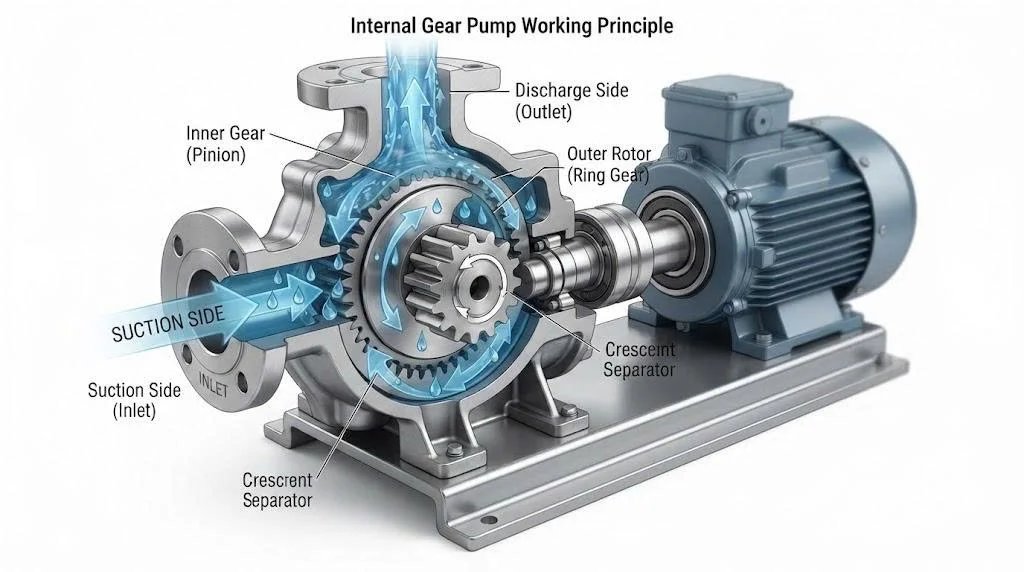

Cấu tạo bơm bánh răng ăn khớp bên trong

Để vận hành ổn định trong điều kiện áp lực cao, thiết bị bao gồm các bộ phận chính sau:

• Bánh răng chủ động: Nhận chuyển động trực tiếp từ mô-tơ, truyền lực xoay cho bánh răng bị động và quyết định trực tiếp đến lưu lượng của bơm.

• Bánh răng bị động: Đặt lệch tâm, ăn khớp với bánh răng chủ động và cùng di chuyển để tạo ra các khoang chứa môi chất.

• Vỏ bơm: Bao kín toàn bộ cụm cơ khí bên trong, có nhiệm vụ hạn chế rò rỉ tối đa và chịu đựng áp suất, nhiệt độ làm việc khắc nghiệt.

• Trục bơm: Truyền mô-men xoắn từ động cơ, đòi hỏi độ chính xác gia công cơ khí cực cao để tránh rung lắc.

• Phớt hoặc bộ làm kín: Ngăn chặn môi chất rò rỉ ra môi trường ngoài, tùy biến linh hoạt theo đặc tính hóa chất hoặc nhiệt độ của dòng chảy.

• Cổng hút và cổng xả: Thiết kế tối ưu hóa đường kính dòng chảy giúp quá trình chuyển dịch áp suất diễn ra thuận lợi.

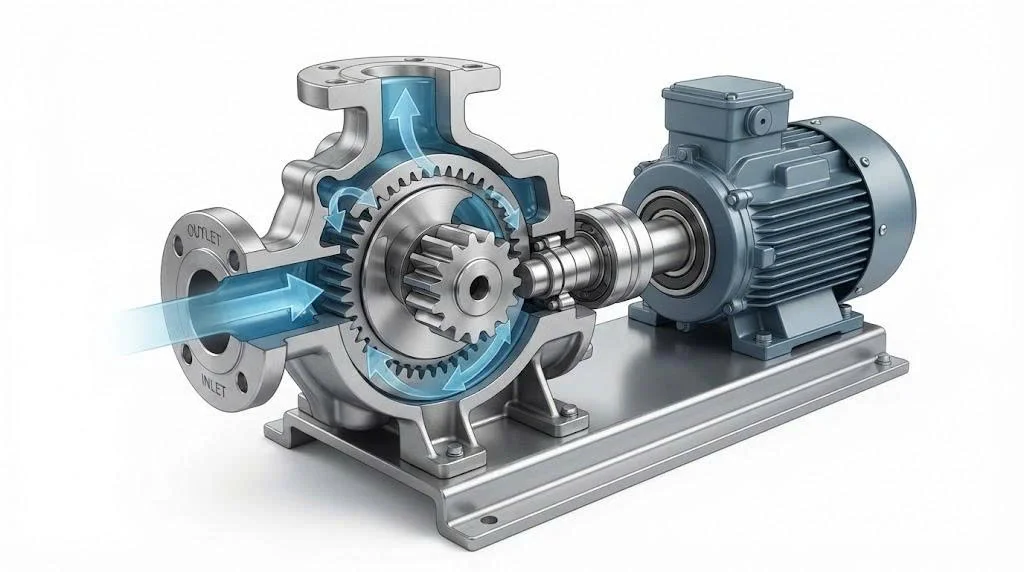

Nguyên lý hoạt động của bơm bánh răng ăn khớp bên trong

Quá trình làm việc của thiết bị diễn ra theo một chu trình khép kín:

• Bước 1 (Motor truyền động): Động cơ điện làm quay bánh răng chủ động.

• Bước 2 (Tạo vùng áp suất thấp): Khi các răng tách rời nhau ở cửa hút, thể tích tại khoang trống tăng lên, tạo ra khoảng áp suất thấp hút chất lỏng tràn vào.

• Bước 3 (Giữ chất lỏng): Môi chất bị kẹp vào các khoảng trống giữa các khe răng và thành vỏ bơm, được tấm chắn hình liềm cô lập hoàn toàn giữa cửa hút và cửa xả.

• Bước 4 (Vận chuyển): Chất lỏng dịch chuyển theo chu vi của cụm bánh răng sang phía cửa xả.

• Bước 5 (Tạo áp suất tại cửa xả): Khi các răng ăn khớp trở lại tại cửa xả, thể tích khoang giảm đột ngột, đẩy dứt khoát chất lỏng ra ngoài đường ống.

Sự khác biệt cốt lõi là thiết bị không đơn thuần “đẩy” chất lỏng bằng lực văng ly tâm, mà tạo ra sự thay đổi thể tích chuẩn xác trong các khoang chứa khép kín. Do đó, lưu lượng bơm tỷ lệ thuận với dung tích dịch chuyển mỗi vòng và tốc độ quay của trục.

PHÂN TÍCH CHUYÊN SÂU

Bơm bánh răng ăn khớp bên trong có những loại nào?

Việc phân loại thiết bị đòi hỏi sự kết hợp đa chiều giữa vật liệu và đặc tính môi chất:

• Theo vật liệu: Gang, thép carbon, inox 304, inox 316 hoặc các hợp kim chuyên dụng kháng hóa chất ăn mòn mạnh.

• Theo môi chất: Dầu nhiên liệu, dầu nhớt bôi trơn, hóa chất công nghiệp, nhựa đường, polymer hoặc các chất lỏng thực phẩm đặc biệt.

• Theo nhiệt độ làm việc: Dòng tiêu chuẩn, dòng tích hợp áo gia nhiệt/làm mát (giúp giữ độ nhớt ổn định cho chất lỏng dễ đông đặc như nhựa, sô-cô-la) và dòng chịu nhiệt độ cao.

Lưu ý: Việc lựa chọn model không thể chỉ dựa vào công suất mà phải xét đồng thời yếu tố môi chất, độ nhớt, nhiệt độ, áp suất và lưu lượng thực tế của hệ thống.

Thông số kỹ thuật quan trọng khi chọn bơm

Để hệ thống vận hành bền bỉ, đội ngũ kỹ sư cần đánh giá kỹ lưỡng các thông số then chốt sau:

Việc chọn bơm chỉ dựa vào công suất mô-tơ là sai lầm phổ biến. Lấy ví dụ: Cùng một mức công suất 5kW, nhưng nếu một hệ thống bơm dầu thủy tinh ở nhiệt độ phòng sẽ hoàn toàn khác biệt về cấu hình so với hệ thống bơm nhựa nóng chảy ở 200°C.

Ưu điểm và nhược điểm của bơm bánh răng ăn khớp bên trong

Ưu điểm:

• Kết cấu cơ khí tương đối gọn gàng, tiết kiệm không gian lắp đặt.

• Khả năng xử lý xuất sắc các dòng chất lỏng có độ nhớt từ trung bình đến rất cao.

• Tạo ra dòng chảy điều hòa, đều đặn, hạn chế tối đa hiện tượng giật cục.

• Khả năng tự mồi tốt và tạo áp suất làm việc cao đáp ứng hệ thống phức tạp.

Nhược điểm:

• Không phù hợp với các loại dung dịch chứa nhiều hạt rắn lơ lửng gây mài mòn mặt răng.

• Yêu cầu dung sai gia công và lựa chọn độ hở cực kỳ chính xác.

• Nghiêm cấm vận hành khô nếu không có cấu hình bôi trơn chuyên dụng từ nhà sản xuất.

Insight chuyên gia: Độ nhớt cao không đồng nghĩa với việc cứ chọn bơm công suất lớn là giải quyết được vấn đề. Kỹ sư cần tính toán đồng thời biên độ nhiệt, tốc độ trượt và sức cản ma sát đường ống để tối ưu hóa hiệu suất.

So sánh bơm bánh răng ăn khớp bên trong và ăn khớp ngoài

Bơm ăn khớp trong chiếm ưu thế tuyệt đối khi vận chuyển chất lỏng nhớt nhờ cấu trúc dòng chảy ít đổi hướng góc và có buồng chứa rộng. Trong khi đó, dòng ăn khớp ngoài thường được ưu tiên cho các hệ thống tuần hoàn dầu thủy lực tốc độ cao với chi phí đầu tư ban đầu kinh tế hơn.

ỨNG DỤNG THỰC TẾ

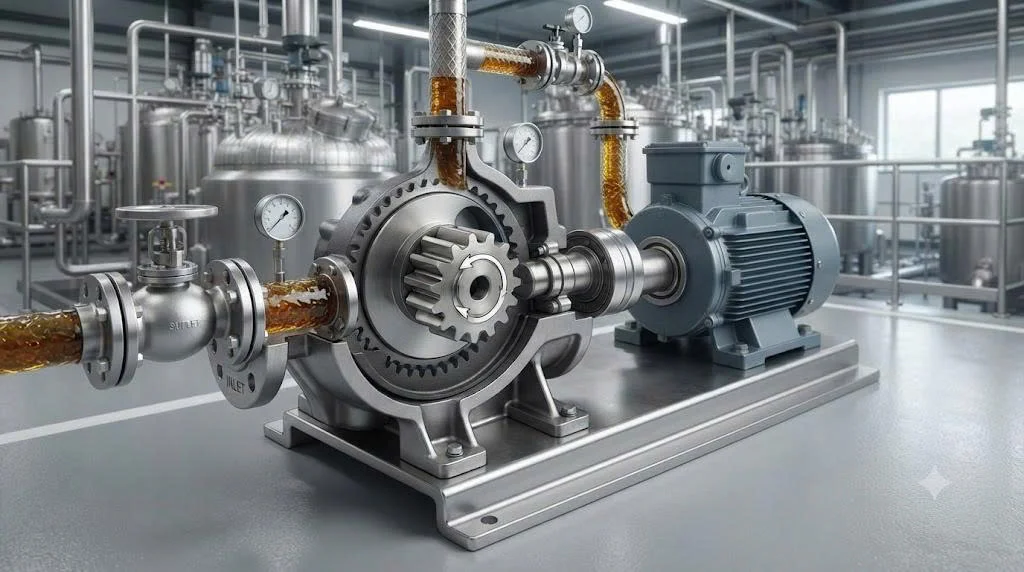

Bơm bánh răng ăn khớp bên trong được sử dụng ở đâu?

• Ngành dầu khí & năng lượng: Vận chuyển dầu thô, dầu nhiên liệu (FO, DO), dầu bôi trơn động cơ và các loại mỡ công nghiệp.

• Ngành hóa chất: Bơm hóa chất đặc, dung dịch keo, nhựa tổng hợp, polymer và các chất phụ gia ngành nhựa.

• Ngành thực phẩm & dược phẩm: Bơm si-rô đường đặc, mật ong, dầu thực vật, phụ gia thực phẩm (cần lưu ý lựa chọn model đạt tiêu chuẩn vi sinh FDA).

Khi nào nên sử dụng bơm bánh răng ăn khớp bên trong?

• Nên dùng khi: Môi chất có độ nhớt cao, hệ thống yêu cầu dòng chảy ổn định liên tục, không gian lắp đặt hạn chế và chất lỏng có tính bôi trơn tự nhiên tốt.

• Không nên ưu tiên khi: Chất lỏng chứa hàm lượng hạt rắn mài mòn cao, môi chất quá loãng đòi hỏi lưu lượng khổng lồ với cột áp thấp, hoặc điều kiện đường ống hút không đáp ứng thông số kỹ thuật tối thiểu.

Những sai lầm thường gặp khi chọn bơm

• Sai lầm 1: Chỉ nhìn vào công suất mô-tơ mà bỏ qua thông số độ nhớt và trở lực đường ống.

• Sai lầm 2: Bỏ qua kiểm tra độ nhớt biến đổi theo nhiệt độ, dẫn đến việc chọn bơm quá tải khi nhiệt độ môi trường hạ thấp.

• Sai lầm 3: Không tính toán kỹ nhiệt độ vận hành, làm hỏng phớt làm kín hoặc gây kẹt trục do giãn nở nhiệt.

• Sai lầm 4: Sai sót trong lựa chọn vật liệu khiến buồng bơm bị ăn mòn hóa học chỉ sau thời gian ngắn.

• Sai lầm 5: Thiết kế đường ống hút quá nhỏ hoặc quá dài, gây hiện tượng thiếu hụt lưu lượng cấp vào bơm.

• Sai lầm 6: Vận hành bơm ở trạng thái khô (không có môi chất mồi) gây cháy phớt và xước bề mặt bánh răng.

HƯỚNG DẪN / CHECKLIST

Checklist lựa chọn bơm bánh răng ăn khớp bên trong

Trước khi yêu cầu báo giá hoặc chốt phương án kỹ thuật với nhà cung cấp, bạn cần chuẩn bị đầy đủ các thông số sau:

1. Tên và đặc tính cụ thể của môi chất cần bơm

2. Độ nhớt động học hoặc động lực học tại nhiệt độ làm việc

3. Nhiệt độ vận hành trung bình và tối đa của dung dịch

4. Lưu lượng yêu cầu cho hệ thống (m3/h hoặc l/min)

5. Áp suất làm việc thực tế tại đầu xả

6. Chiều dài và cấu trúc tuyến ống hút/xả

7. Đường kính danh nghĩa của đường ống kết nối

8. Nguồn điện lưới sử dụng (1 pha hoặc 3 pha)

9. Công suất mô-tơ dự kiến hoặc giới hạn điện năng nhà xưởng

10. Vật liệu cấu tạo thân bơm và bánh răng

11. Chủng loại phớt làm kín phù hợp với hóa chất

12. Điều kiện lắp đặt (trong nhà, ngoài trời, môi trường chống cháy nổ)

13. Chế độ vận hành (chạy liên tục 24/7 hay chạy gián đoạn)

Tư vấn chuyên sâu: Nếu chưa xác định chính xác model thiết bị, hãy gửi toàn bộ bảng thông số trên cho đơn vị cung cấp uy tín để được chạy phần mềm mô phỏng chọn bơm, thay vì tự ý mua theo cảm tính.

Hướng dẫn lắp đặt và vận hành an toàn

• Trước khi khởi hành: Kiểm tra kỹ độ kín các mặt bích đường ống, xác thực chiều quay của mô-tơ, mồi đầy chất lỏng vào buồng bơm và kiểm tra trạng thái mở của van chặn ở cả hai đầu.

• Trong khi vận hành: Thường xuyên theo dõi đồng hồ đo áp suất, kiểm tra nhiệt độ vỏ bơm, lắng nghe tiếng ồn cơ khí và tuyệt đối không để thiết bị vận hành vượt quá giới hạn khuyến cáo của nhà sản xuất.

• Quy trình bảo trì định kỳ: Kiểm tra độ mòn phớt cơ khí, đo đạc độ rơ trục, kiểm tra khe hở bánh răng và tiến hành xúc rửa sạch sẽ toàn bộ đường ống định kỳ.

FAQ – CÂU HỎI THƯỜNG GẶP

1. Bơm bánh răng ăn khớp trong là gì?

Đây là dòng bơm thể tích dương sử dụng cơ chế ăn khớp giữa một bánh răng chủ động lớn và một bánh răng bị động nhỏ cùng vách ngăn hình liềm để hút và đẩy chất lỏng ổn định.

2. Bơm bánh răng ăn khớp trong có bơm được chất lỏng nhớt cao không?

Có. Đây là nhóm thiết bị chuyên dụng hàng đầu cho các chất lỏng có độ nhớt từ trung bình đến rất cao như dầu nhớt, nhựa lỏng, mật rỉ đường.

3. Bơm bánh răng ăn khớp trong khác gì bơm ăn khớp ngoài?

Sự khác biệt lớn nhất nằm ở cấu trúc cơ khí (một loại dùng bánh răng lồng trong có liềm chắn, một loại dùng hai bánh răng song song ăn khớp ngoài) và khả năng tối ưu hóa độ nhớt của dòng chảy.

4. Làm thế nào để chọn đúng bơm bánh răng ăn khớp bên trong?

Bạn cần căn cứ chính xác vào 5 yếu tố cốt lõi: lưu lượng, áp suất, độ nhớt của môi chất, nhiệt độ làm việc và vật liệu cấu tạo tương thích.

5. Bơm bánh răng ăn khớp bên trong có thể chạy khô không?

Không. Cấu tạo cơ khí yêu cầu chất lỏng đi qua để bôi trơn và làm mát bề mặt răng; việc chạy khô sẽ làm hỏng phớt và phá hủy buồng bơm ngay lập tức.

KẾT LUẬN

Việc đầu tư hệ thống vận chuyển lưu chất đòi hỏi sự chính xác và am hiểu kỹ thuật sâu sắc. Bơm bánh răng ăn khớp trong là dòng bơm thể tích hoàn hảo cho các ứng dụng công nghiệp nặng, đặc biệt là các môi chất có độ nhớt cao. Tuy nhiên, hiệu quả thực tế của hệ thống phụ thuộc hoàn toàn vào việc tính toán chuẩn xác các thông số như lưu lượng, áp suất, độ nhớt, nhiệt độ và vật liệu chế tạo.
