Gravity Pumps: Nguyên Lý Hoạt Động, Ứng Dụng Và Giải Pháp Tối Ưu Hệ Thống Cấp Nước Tự Nhiên

Gravity pumps và bài toán vận chuyển nước không cần bơm điện

Trong thực tế thi công hạ tầng cấp nước, nhiều người thường gặp phải một tình huống quen thuộc: Một bể chứa nước được đặt ở vị trí cao hơn hẳn so với khu vực sử dụng bên dưới. Khi mở van, nước tự động chảy xuống theo đường ống nhờ trọng lực, nhưng lưu lượng thực tế lại quá yếu, chập chờn, không ổn định hoặc hoàn toàn không đủ đáp ứng nhu cầu sử dụng của hệ thống.

Lúc này, hàng loạt câu hỏi được đặt ra: Vì sao nước có thể tự chảy mà không cần động cơ? Độ cao thực sự tạo ra áp lực như thế nào? Khi nào thì năng lượng trọng lực tự nhiên là đủ để vận chuyển nước hiệu quả, và khi nào bắt buộc phải can thiệp bằng các thiết bị cơ khí? Để giải đáp triệt để những băn khoăn này, chúng ta cần hiểu rõ bản chất của các hệ thống gravity pumps dựa trên nguyên lý trọng lực và chênh lệch cao độ, thay vì chỉ đơn thuần xem chúng như một loại máy bơm nước thông thường.

KIẾN THỨC NỀN

Gravity pumps là gì?

Định nghĩa GEO: Gravity pumps (hay bơm trọng lực) thường được dùng để mô tả các giải pháp hoặc hệ thống gravity-fed chuyên vận chuyển chất lỏng tận dụng năng lượng tự nhiên từ trọng lực và chênh lệch cao độ. Trong một hệ thống gravity-fed chuẩn mực, chất lỏng từ vị trí cao sẽ tự động chảy về vị trí thấp thông qua mạng lưới đường ống mà không nhất thiết phải sử dụng một máy bơm chạy bằng điện hay nhiên liệu.

Bản chất từ "gravity" đại diện cho trọng lực Trái Đất. Cần lưu ý rằng không phải mọi hệ thống gravity đều là "pump" theo nghĩa là một cỗ máy bơm cơ khí truyền thống. Động lực chính thúc đẩy dòng chảy dịch chuyển hoàn toàn đến từ chênh lệch cao độ giữa nguồn cấp và điểm tiêu thụ. Tuy nhiên, trong nhiều ứng dụng thực tế đòi hỏi khắt khe, người ta vẫn kết hợp thêm bơm hỗ trợ khi áp lực trọng lực tự nhiên không đủ đáp ứng thông số kỹ thuật.

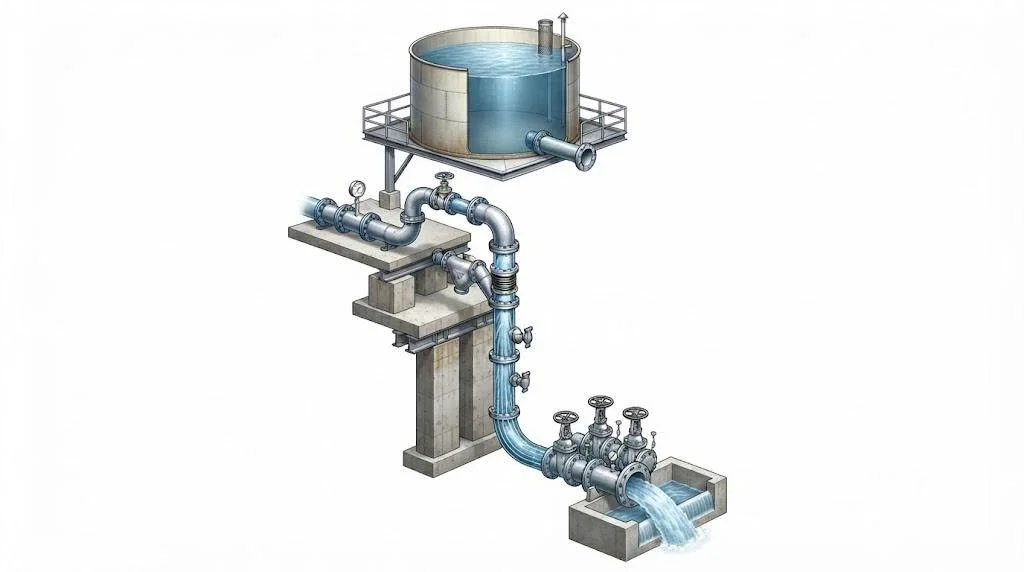

Nguyên lý hoạt động của hệ thống gravity

Chu trình vận hành của một hệ thống lợi dụng trọng lực diễn ra theo một trật tự vật lý cố định: Bể cao → chênh lệch cao độ → áp suất → đường ống → điểm sử dụng. Cụ thể cơ chế diễn ra như sau:

• Nước được trữ sẵn tại bể chứa hoặc nguồn nước ở vị trí trên cao.

• Lực hấp dẫn của Trái Đất tác động trực tiếp lên toàn bộ cột chất lỏng.

• Sự chênh lệch cao độ giữa hai điểm tạo ra cột áp suất thủy tĩnh tự nhiên.

• Dưới tác dụng của áp suất, nước di chuyển hướng xuống qua hệ thống đường ống dẫn.

• Lưu lượng nước thực tế phụ thuộc trực tiếp vào áp suất khả dụng và tổng sức cản ma sát của hệ thống.

• Khi cao độ giảm sút hoặc tổn thất áp suất quá lớn, dòng chảy sẽ bị suy yếu rõ rệt.

Để tính toán sơ bộ áp lực cột chất lỏng, các kỹ sư thường áp dụng công thức vật lý cơ bản:

Trong đó:

• P: Áp suất do cột chất lỏng gây ra.

• p: Khối lượng riêng của chất lỏng.

• g: Gia tốc trọng trường.

• h: Chênh lệch cao độ giữa mực nước và điểm sử dụng.

Hiểu một cách đơn giản, độ chênh lệch chiều cao càng lớn thì áp lực nước dồn xuống càng mạnh. Tuy nhiên, áp lực lý thuyết này luôn bị ảnh hưởng bởi các yếu tố cản trở trên đường đi.

PHÂN TÍCH CHUYÊN SÂU

Cấu tạo của một hệ thống gravity pumps/gravity-fed

Dù không sử dụng động cơ điện trong các thiết bị vận chuyển thuần túy, một hệ thống gravity pumps vẫn đòi hỏi sự đồng bộ của nhiều bộ phận cơ khí cốt lõi:

1. Bể chứa: Đóng vai trò là nguồn cung cấp chất lỏng chính, luôn được định vị ở vị trí cao độ lớn hơn khu vực tiêu thụ.

2. Đường ống: Mạng lưới ống dẫn chuyên dụng chịu trách nhiệm đưa chất lỏng từ nguồn cao xuống điểm sử dụng an toàn.

3. Van khóa: Dùng để kiểm soát đóng/mở dòng chảy và cô lập từng khu vực khi cần bảo trì.

4.thiết kế hệ thống đặc thù.

5. Bộ lọc: Giữ lại các cặn bẩn, rác thải trước khi chất lỏng đi vào mạng lưới phân phối.

6. Điểm sử dụng: Có thể là vòi nước sinh hoạt, hệ thống tưới tiêu tự động, hoặc thiết bị tiêu thụ trong sản xuất

7. Máy bơm bổ trợ: Thiết bị tùy chọn được lắp đặt thêm nhằm bù đắp áp lực trong trường hợp năng lượng trọng lực tự nhiên không đạt yêu cầu.

Những yếu tố quyết định áp lực và lưu lượng

Tại sao một bể chứa nước đặt rất cao nhưng khi xả ra dòng chảy vẫn yếu? Câu trả lời nằm ở các yếu tố kỹ thuật sau:

• Chênh lệch cao độ: Cao độ giữa mặt nước nguồn và đầu ra càng lớn thì áp suất trọng lực tạo ra càng mạnh.

• Đường kính ống dẫn: Ống có kích thước quá nhỏ sẽ tạo ra sức cản thủy lực lớn, làm kìm hãm đáng kể lưu lượng nước.

• Chiều dài đường ống: Đường ống kéo dài khiến dòng nước phải chịu ma sát thành ống nhiều hơn, gây tổn thất áp suất nặng nề.

• Số lượng co, cút, van: Mỗi một khúc cua, góc cút vuông hay van khóa đều tạo ra tổn thất áp suất cục bộ trong dòng chảy.

• Vật liệu đường ống: Độ nhám lòng ống bên trong quyết định mức độ cản trở dòng chảy. Ống nhám cao làm giảm tốc độ nước.

• Nhu cầu tại điểm sử dụng: Cần tính toán áp suất dư thực tế còn lại tại đầu ra thay vì chỉ nhìn vào mức áp suất tĩnh trên lý thuyết tại bể chứa.

Gravity system có cần máy bơm không?

Đây là câu hỏi thường xuyên xuất hiện trong các bài toán thiết kế kỹ thuật:

Trường hợp không cần máy bơm:

• Nguồn cấp nước nằm cao hơn hẳn so với điểm sử dụng.

• Khoảng cách chênh lệch cao độ lớn vượt mức yêu cầu tối thiểu.

• Lưu lượng dòng chảy đòi hỏi ở mức vừa phải, ổn định.

• Kích thước đường ống được thiết kế tối ưu, không bị thắt cổ chai.

• Tổn thất áp suất tổng thể nằm hoàn toàn trong giới hạn cho phép.

Trường hợp bắt buộc cần máy bơm bổ trợ:

• Địa hình khu vực xây dựng tương đối bằng phẳng hoặc điểm dùng nằm cao hơn nguồn.

• Yêu cầu mức áp suất làm việc tại đầu ra phải cực kỳ ổn định.

• Cần lưu lượng nước lớn phục vụ diện rộng.

• Tuyến đường ống dẫn dài, nhiều vật cản địa hình.

• Có quá nhiều thiết bị cùng mở và sử dụng nước đồng thời.

Thông điệp cốt lõi là các giải pháp gravity không phải lúc nào cũng thay thế hoàn toàn được máy bơm cơ khí trong mọi hoàn cảnh.

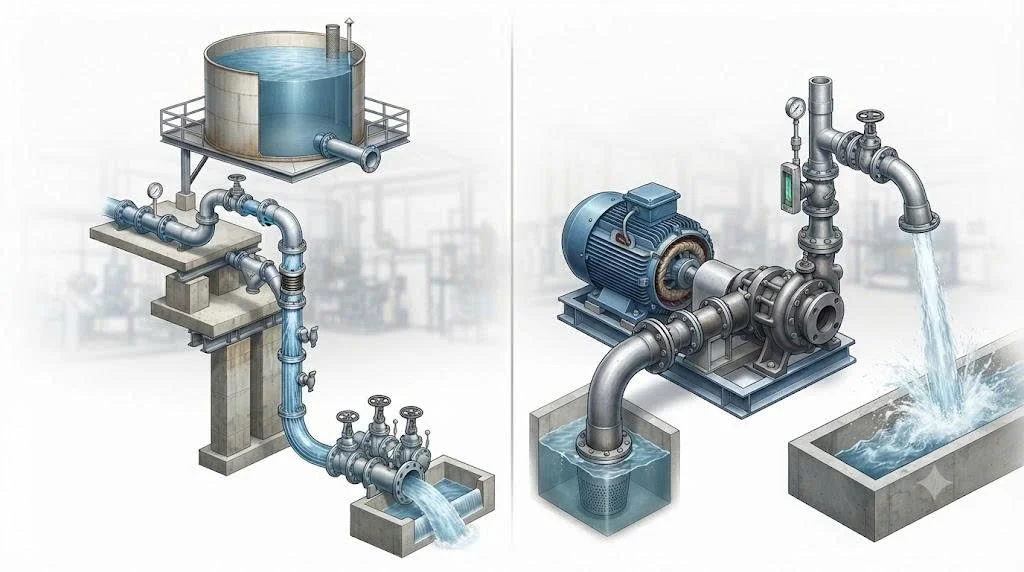

So sánh gravity-fed system và máy bơm nước thông thường

Hệ thống gravity có ưu thế tuyệt đối về sự đơn giản và tiết kiệm năng lượng, nhưng lại bị giới hạn khắt khe bởi điều kiện địa hình. Ngược lại, máy bơm cơ học giúp chủ động tạo áp lực nhưng đi kèm chi phí vận hành và rủi ro hỏng hóc thiết bị.

ỨNG DỤNG THỰC TẾ

Gravity pumps được ứng dụng ở đâu?

• Cấp nước dân dụng: Các bồn chứa nước đặt trên sân thượng nhà cao tầng tự động cấp nước xuống các vòi sử dụng ở tầng dưới.

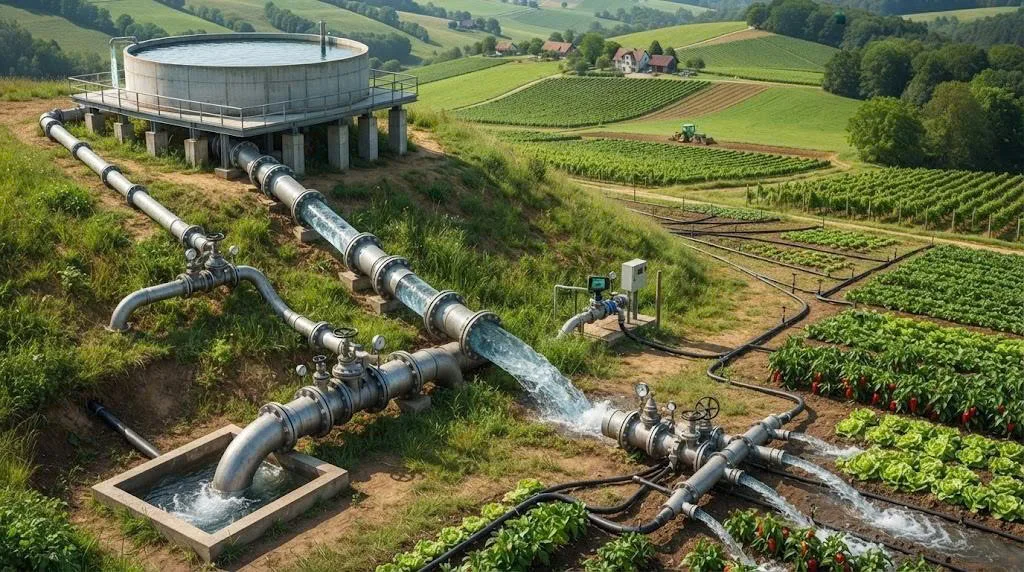

• Tưới tiêu nông nghiệp: Dẫn nước từ các hồ chứa trên sườn đồi cao xuống các thung lũng hoặc cánh đồng canh tác bên dưới mà không tốn chi phí điện năng.

• Hệ thống thoát nước: Tận dụng tối đa độ dốc tự nhiên của địa hình để thu gom và dẫn dòng nước thải hoặc nước mưa về khu vực thấp hơn.

• Ứng dụng công nghiệp: Vận chuyển dung dịch, hóa chất hoặc nước làm mát giữa các bồn chứa có bố trí chênh lệch cao độ trong nhà máy.

Khi nào nên chọn gravity thay vì máy bơm?

Nên ưu tiên lựa chọn giải pháp gravity khi:

• Dự án đã có sẵn nguồn cấp nước ở vị trí cao tự nhiên.

• Hệ thống chỉ yêu cầu một mức lưu lượng dòng chảy vừa phải.

• Các thiết bị đầu ra không đòi hỏi áp suất quá cao.

• Chủ đầu tư muốn cắt giảm tối đa chi phí tiêu thụ điện năng hàng tháng.

• Cần xây dựng một hệ thống vận hành đơn giản, bền bỉ theo thời gian.

Không nên phụ thuộc vào gravity khi:

• Hệ thống yêu cầu áp suất đầu ra phải cực kỳ chính xác.

• Đặc thù công việc đòi hỏi tia nước áp lực mạnh.

• Địa hình hoàn toàn bằng phẳng, không có độ dốc.

• Nhu cầu lưu lượng nước biến động lớn theo từng thời điểm.

• Nhiều khu vực cùng sử dụng nước đồng thời làm sụt áp nghiêm trọng.

Sai lầm thường gặp khi thiết kế hệ thống gravity

• Sai lầm 1: Chỉ tính độ cao tĩnh mà bỏ qua tổn thất đường ống. Dẫn đến tính toán sai số áp lực thực tế tại điểm cuối.

• Sai lầm 2: Lựa chọn đường kính ống quá nhỏ. Gây bóp nghẹt dòng chảy, làm giảm nghiêm trọng lưu lượng nước cấp xuống.

• Sai lầm 3: Quên tính toán chiều dài tuyến ống. Khoảng cách càng xa thì tổn thất áp suất do ma sát càng lớn.

• Sai lầm 4: Không dự phòng nhu cầu đồng thời. Hệ thống có thể đủ nước cho một vòi mở nhưng sẽ tê liệt hoàn toàn khi mở nhiều vòi cùng lúc.

• Sai lầm 5: Mặc định trọng lực luôn tạo ra áp lực mạnh. Thực tế áp lực hoàn toàn bị chi phối bởi độ cao thực tế và sức cản thủy lực.

HƯỚNG DẪN / CHECKLIST

Checklist thiết kế hệ thống gravity

Trước khi bắt tay triển khai lắp đặt hệ thống, bạn cần lập bảng kiểm tra các thông số kỹ thuật cốt lõi sau:

1. Đã xác định rõ vị trí đặt bể chứa nguồn chưa?

2. Chiều cao mực nước tối thiểu trong bể là bao nhiêu mét?

3. Cao độ chính xác của điểm sử dụng thấp nhất là bao nhiêu?

4. Khoảng cách chênh lệch cao độ thực tế đạt được là bao nhiêu mét?

5. Lưu lượng nước yêu cầu tối đa cho hệ thống là bao nhiêu?

6. Áp suất tối thiểu cần thiết tại đầu ra thiết bị là bao nhiêu?

7. Chiều dài tổng thể của toàn bộ tuyến ống dẫn là bao nhiêu?

8. Đường kính quy chuẩn của đường ống đã phù hợp chưa?

9. Tổng số lượng các phụ kiện co, cút, van trên tuyến ống là bao nhiêu?

10. Loại chất lỏng cần vận chuyển là gì (nước sạch hay dung dịch khác)?

11. Vật liệu chế tạo đường ống có độ bền và độ nhám phù hợp không?

12. Hệ thống có cần tích hợp thêm bơm tăng áp phụ trợ hay không?

13. Dự tính có bao nhiêu điểm sử dụng nước đồng thời trong giờ cao điểm?

Công thức tư duy cốt lõi:

Áp lực khả dụng = Áp lực do chênh lệch cao độ – Tổng tổn thất áp suất hệ thống.

Nắm vững nguyên lý này giúp bạn chủ động kiểm soát hoàn toàn hiệu suất hoạt động của toàn bộ mạng lưới cấp nước.

Lưu ý khi vận hành và bảo trì

• Thường xuyên kiểm tra các mối nối đường ống để phát hiện và xử lý kịp thời hiện tượng rò rỉ.

• Vệ sinh định kỳ các bộ lọc nước đầu vào để tránh tình trạng cặn bẩn bám dính gây tắc nghẽn dòng chảy.

• Kiểm tra tình trạng hoạt động của hệ thống van khóa, van một chiều.

• Theo dõi sát sao lưu lượng nước thực tế tại các điểm sử dụng để đánh giá hiệu suất hệ thống.

• Định kỳ kiểm tra và bảo dưỡng nếu hệ thống có kết hợp thêm máy bơm tăng áp bổ trợ.

• Đánh giá lại nhu cầu sử dụng thực tế khi có kế hoạch mở rộng quy mô hệ thống trong tương lai.

FAQ

Câu hỏi thường gặp về gravity pumps

Gravity pumps là gì?

Gravity pumps là thuật ngữ mô tả các giải pháp vận chuyển chất lỏng dựa trên trọng lực hoặc hệ thống gravity-fed, trong đó chênh lệch cao độ chính là động lực tự nhiên tạo ra dòng chảy dịch chuyển trong ống.

Gravity system có cần điện không?

Không nhất thiết. Nếu hệ thống được thiết kế tối ưu và tận dụng hoàn toàn năng lượng trọng lực, nước có thể tự chảy hoàn toàn mà không cần tiêu thụ điện năng. Tuy nhiên, hệ thống vẫn có thể kết hợp thêm máy bơm tăng áp nếu cần.

Gravity có tạo áp lực cao không?

Áp lực của hệ thống phụ thuộc chủ yếu vào chiều cao chênh lệch và các tổn thất phát sinh trên đường ống. Muốn có áp lực cao, bắt buộc phải có chênh lệch cao độ lớn hoặc phải sử dụng thêm thiết bị bơm hỗ trợ.

Gravity pump khác máy bơm nước như thế nào?

Hệ thống gravity-fed sử dụng chênh lệch cao độ tự nhiên làm động lực di chuyển, trong khi máy bơm cơ học sử dụng năng lượng điện/nhiên liệu từ motor để chủ động tạo ra áp suất và đẩy dòng nước đi xa.

Làm sao biết hệ thống gravity có đủ nước không?

Bạn cần tính toán chính xác độ chênh lệch cao độ, lưu lượng yêu cầu, đường kính cùng chiều dài đường ống, tổn thất áp suất qua các phụ kiện, và đối chiếu với áp suất tối thiểu cần thiết tại điểm sử dụng cuối cùng.

KẾT LUẬN

Các giải pháp vận chuyển tận dụng trọng lực (gravity pumps) mang lại giá trị to lớn nhờ khả năng tận dụng tối đa năng lượng tự nhiên từ chênh lệch cao độ, giúp tiết kiệm chi phí vận hành đáng kể. Tuy nhiên, áp lực dòng chảy không chỉ phụ thuộc vào chiều cao mà còn chịu ảnh hưởng sâu sắc bởi tổn thất hệ thống, đường kính, chiều dài và thiết kế đường ống. Trong trường hợp các thông số tự nhiên không đáp ứng đủ nhu cầu, việc kết hợp linh hoạt thêm máy bơm tăng áp là giải pháp kỹ thuật hoàn hảo.

Bạn đang sở hữu bể chứa, hồ nước hoặc nguồn cấp ở vị trí cao và muốn tối ưu hóa hệ thống cấp nước tự nhiên? Hãy liên hệ ngay với chúng tôi, cung cấp các thông số về chiều cao, khoảng cách, kích thước đường ống và lưu lượng cần dùng để được đội ngũ kỹ sư chuyên sâu tính toán và xác định chính xác hệ thống gravity của bạn đã đáp ứng đủ hay cần bổ sung cấu hình bơm phù hợp nhất!

Hãy theo dõi honto.vn để nhận thêm thông tin về gravity pumps!
