Tê chếch 45 độ là gì?

Tê chếch 45 độ là gì? Khi cần chia một đường ống thành hai nhánh nhưng không muốn tạo hướng rẽ vuông góc 90°, tê thông thường có thể không phù hợp với thiết kế hệ thống. Đây là lúc T chếch 45 độ được sử dụng.

Tê chữ T tạo nhánh vuông góc 90°, còn tê chếch 45° tạo nhánh nghiêng. Nhờ vậy, tuyến ống được bố trí linh hoạt hơn và hướng dòng chảy chuyển tiếp mềm hơn trong một số thiết kế. Nếu chọn sai góc, sai kích thước hoặc sai kiểu kết nối, bạn có thể phải bổ sung thêm co, thêm đoạn ống, hoặc tháo lắp lại toàn bộ.

T chếch 45 độ là phụ kiện đường ống dùng để chia một tuyến ống chính thành nhánh phụ theo góc khoảng 45°. Phụ kiện có thể được chế tạo từ inox, thép, đồng, nhựa hoặc vật liệu khác, với nhiều kiểu kết nối như ren, hàn hoặc mặt bích tùy thiết kế hệ thống.

Bài viết này đi qua cấu tạo, vật liệu, kích thước, ứng dụng và cách chọn phù hợp.

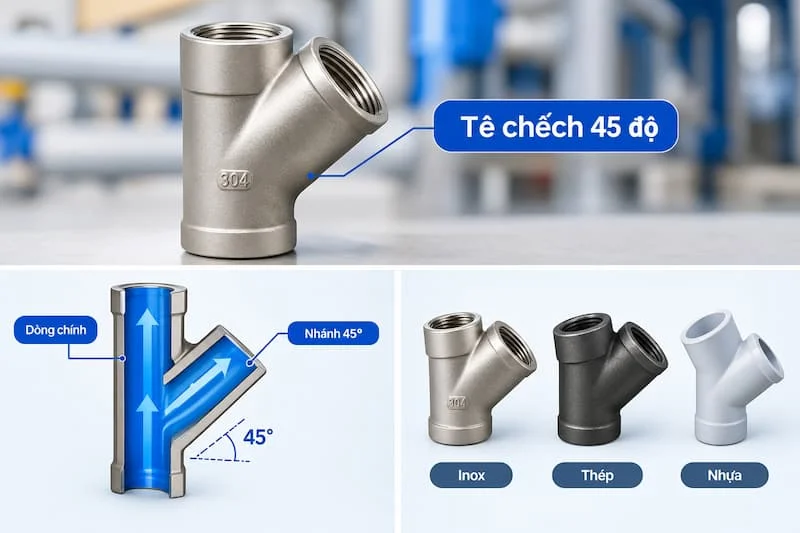

Tê chếch 45 độ là gì?

"Tê" là phụ kiện chia nhánh đường ống. "Chếch 45 độ" thể hiện hướng của nhánh phụ. Cấu trúc cơ bản gồm một đường chính và một nhánh rẽ. Góc thực tế cần được xác định theo thiết kế và thông số của nhà sản xuất.

Nguyên lý hoạt động: ống chính → vị trí chia nhánh → một phần dòng tiếp tục theo tuyến chính → phần còn lại chuyển sang nhánh 45°.

Vì sao dùng góc 45 độ?

• Phù hợp với một số thiết kế cần chuyển hướng mềm hơn.

• Thuận tiện khi bố trí tuyến ống nghiêng.

• Có thể giảm sự thay đổi hướng dòng đột ngột so với một số cấu hình 90°.

Tuy vậy, tổn thất áp suất thực tế vẫn phụ thuộc vào thiết kế fitting, lưu lượng, kích thước và điều kiện hệ thống. Không nên mặc định góc 45° luôn tốt hơn.

Cấu tạo của T chếch 45 độ

Thân tê là phần chịu áp lực chính, có một đầu vào/ra trên tuyến chính và một nhánh chếch. Hình dạng thay đổi theo vật liệu và phương pháp chế tạo.

Đầu kết nối có thể là:

• Ren trong hoặc ren ngoài.

• Nối hàn.

• Mặt bích.

• Clamp hoặc các dạng kết nối chuyên dụng.

Khu vực giao nhau là vùng dòng chảy được chia thành hai hướng. Hình dạng và bán kính chuyển tiếp ở đây ảnh hưởng đến:

• Tổn thất áp suất.

• Độ ổn định dòng chảy.

• Độ bền cơ học.

• Khả năng chịu rung và áp lực.

Đây là vùng chịu ứng suất tập trung, nên chất lượng gia công ở khu vực này thường quyết định độ bền thực tế của phụ kiện.

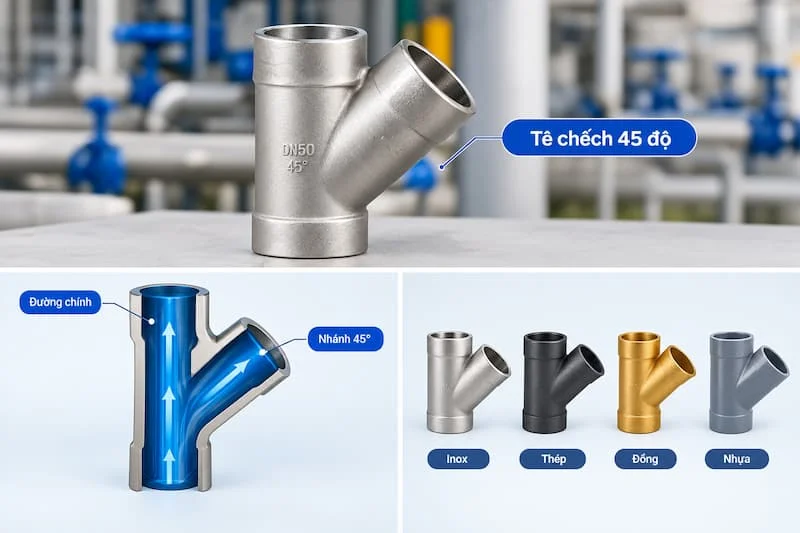

Các loại tê chếch 45 độ phổ biến

Phân loại theo vật liệu

• T chếch 45 độ inox (inox 304, inox 316): chống ăn mòn tốt, dùng trong nước, thực phẩm, hóa chất tùy cấp vật liệu.

• T chếch 45 độ thép: độ bền cơ học cao, phù hợp nhiều hệ thống công nghiệp.

• T chếch 45 độ đồng: thường thấy trong hệ thống nước và một số hệ thống kỹ thuật.

• T chếch 45 độ nhựa (PVC, UPVC, CPVC hoặc nhựa kỹ thuật khác): nhẹ, chống ăn mòn trong môi trường phù hợp.

Phân loại theo kiểu kết nối

• Tê ren.

• Tê hàn.

• Tê mặt bích.

• Tê clamp hoặc nối nhanh.

Vật liệu quyết định khả năng chịu môi chất và môi trường, còn kiểu kết nối quyết định phụ kiện có lắp được vào tuyến ống hiện có hay không. Hai yếu tố này cần xét cùng lúc.

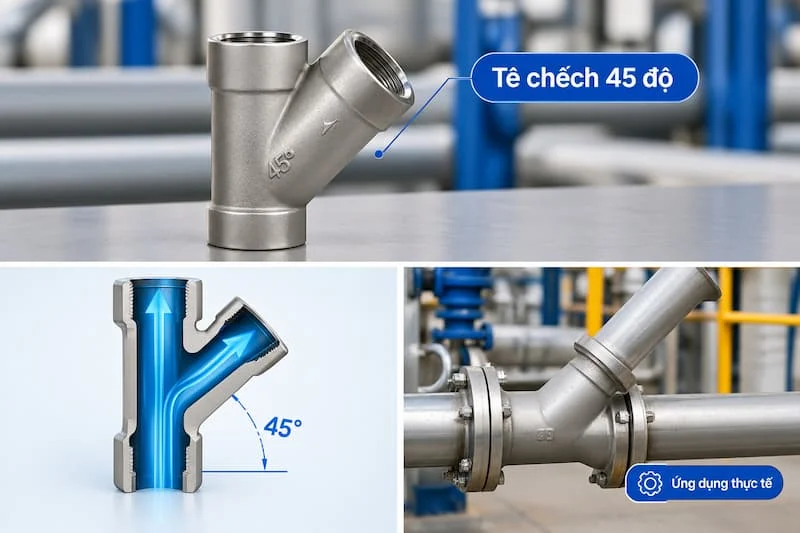

Kích thước và thông số kỹ thuật của T chếch 45 độ

Đây là phần quyết định bạn mua đúng hay sai.

DN, phi và kích thước ren có giống nhau không? Không hoàn toàn. DN là kích thước danh nghĩa. Phi hoặc đường kính ngoài là cách gọi kích thước ống phổ biến trên thị trường. Kích thước ren lại được xác định theo chuẩn ren tương ứng. Không nên mặc định các thông số này tương đương nhau, và cần đối chiếu catalogue của nhà sản xuất trước khi đặt hàng.

T chếch 45 độ khác gì tê chữ T 90 độ?

Vì sao không dùng tê 90° thay cho tê 45°? Vì hướng tuyến ống không giống nhau, và không phải hệ thống nào cũng có không gian cho nhánh 90°. Đổi góc còn có thể buộc phải thêm co hoặc đoạn ống. Việc lựa chọn cần dựa trên bản vẽ và hướng tuyến thực tế, không phải theo thói quen.

T chếch 45 độ có ưu điểm và hạn chế gì?

Ưu điểm:

• Tạo nhánh theo hướng nghiêng.

• Phù hợp layout đường ống phức tạp.

• Giúp giảm số phụ kiện chuyển hướng trong một số thiết kế.

• Có nhiều lựa chọn vật liệu và kiểu kết nối.

Hạn chế:

• Không phải hệ thống nào cũng cần nhánh 45°.

• Khó thay thế trực tiếp cho tê 90° nếu thiết kế không tương thích.

• Cần xác định chính xác kích thước và kiểu kết nối.

• Chi phí phụ thuộc vật liệu, tiêu chuẩn và phương pháp chế tạo.

Nhìn chung, đây là phụ kiện giải quyết một bài toán bố trí cụ thể, không phải lựa chọn mặc định cho mọi trường hợp.

T chếch 45 độ được ứng dụng ở đâu?

Hệ thống cấp thoát nước: chia nhánh đường ống, bố trí tuyến ống theo góc nghiêng.

Hệ thống HVAC: phân nhánh đường nước và một số tuyến ống kỹ thuật cần bố trí theo không gian thực tế.

Hệ thống công nghiệp: nước công nghiệp, khí, dầu và một số môi chất kỹ thuật tương thích với vật liệu fitting.

Hệ thống xử lý nước: phân nhánh các tuyến cấp nước, kết nối với thiết bị lọc và xử lý.

Lưu ý: không có loại tê nào "dùng được cho mọi môi chất". Cần đối chiếu vật liệu, áp suất, nhiệt độ và tính tương thích hóa học trước khi sử dụng.

Khi nào nên dùng T chếch 45 độ?

Có thể sử dụng khi:

• Nhánh cần đi chếch thay vì vuông góc.

• Không gian lắp đặt phù hợp với hướng 45°.

• Muốn tối ưu layout đường ống.

• Thiết kế yêu cầu phân nhánh theo một góc cụ thể.

• Cần hạn chế việc kết hợp nhiều co để tạo hướng tuyến mong muốn.

Không nên chọn khi:

• Không có yêu cầu về nhánh chếch.

• Hướng tuyến thực tế cần 90°.

• Kích thước fitting không tương thích với đường ống.

• Áp suất hoặc nhiệt độ vượt giới hạn sản phẩm.

Cách chọn T chếch 45 độ đúng kích thước

Có thể đi theo 6 bước:

1. Xác định kích thước đường ống: kiểm tra DN, đường kính ngoài, đường kính trong nếu cần, và kích thước ren nếu dùng kết nối ren.

2. Xác định góc nhánh: kiểm tra thiết kế có thực sự yêu cầu 45° hay góc khác.

3. Chọn vật liệu: cân nhắc môi chất (nước, khí, dầu, hóa chất), nhiệt độ và mức độ ăn mòn.

4. Chọn kiểu kết nối: ren, hàn, mặt bích hoặc clamp.

5. Kiểm tra áp suất và nhiệt độ: không chọn chỉ dựa vào kích thước.

6. Đối chiếu bản vẽ hoặc mẫu thực tế: đặc biệt quan trọng khi thay thế phụ kiện đang có sẵn.

Thứ tự này đi từ kích thước, đến góc và vật liệu, rồi đến điều kiện vận hành, giúp loại dần các lựa chọn không phù hợp trước khi đặt hàng.

Những sai lầm thường gặp khi chọn T chếch 45 độ

Sai lầm 1: Chỉ nhìn kích thước "phi". Cùng một cách gọi thương mại chưa chắc đủ để xác định kiểu kết nối.

Sai lầm 2: Nhầm tê 45° với tê 90°. Hai phụ kiện có hướng nhánh khác nhau và không phải lúc nào cũng thay thế trực tiếp.

Sai lầm 3: Không kiểm tra tiêu chuẩn ren. Nếu dùng loại ren, cần xác định đúng chuẩn ren và kích thước.

Sai lầm 4: Chỉ quan tâm đường kính mà bỏ qua áp suất. Fitting đúng kích thước nhưng sai cấp áp vẫn có thể gây rủi ro.

Sai lầm 5: Chọn vật liệu theo giá rẻ. Cần cân đối chi phí, môi trường làm việc, độ bền và khả năng chống ăn mòn.

Điểm chung: chọn theo tên gọi thay vì theo thông số và điều kiện thực tế.

Checklist trước khi mua T chếch 45 độ

☐ Đúng góc 45°
☐ Đúng kích thước đường ống
☐ Xác định DN/phi chính xác
☐ Đúng kiểu ren hoặc kết nối
☐ Đúng tiêu chuẩn ren nếu là loại ren
☐ Đúng vật liệu
☐ Phù hợp môi chất
☐ Đủ áp suất làm việc
☐ Phù hợp nhiệt độ
☐ Kiểm tra kích thước lắp đặt
☐ Kiểm tra chứng từ, thông số kỹ thuật nếu dùng cho công trình công nghiệp

Câu hỏi thường gặp về Tê chếch 45 độ

T chếch 45 độ dùng để làm gì?

Dùng để chia một tuyến ống thành nhánh phụ theo hướng chếch khoảng 45°, phù hợp với thiết kế không dùng nhánh vuông góc 90°.

T chếch 45 độ khác tê chữ T như thế nào?

Khác biệt chính nằm ở hướng nhánh. Tê chếch tạo nhánh nghiêng khoảng 45°, còn tê chữ T thông thường tạo nhánh vuông góc với tuyến chính.

T chếch 45 độ có những vật liệu nào?

Có thể gặp inox, thép, đồng, nhựa và một số vật liệu kỹ thuật khác. Việc chọn vật liệu phụ thuộc môi chất và điều kiện vận hành.

Làm sao chọn đúng kích thước T chếch 45 độ?

Cần xác định kích thước đường ống, DN hoặc đường kính, kiểu kết nối, tiêu chuẩn ren nếu có, áp suất, nhiệt độ và môi chất.

Có thể dùng T chếch 45 độ thay cho tê 90 độ không?

Không nên mặc định thay thế trực tiếp. Cần xem xét hướng tuyến, không gian lắp đặt và yêu cầu thiết kế của hệ thống.

Kết luận

Tóm lại, có bốn ý cần nhớ:

• Tê chếch 45 độ là phụ kiện dùng để chia nhánh theo hướng nghiêng.

• Có nhiều lựa chọn về vật liệu và kiểu kết nối.

• Không nên chọn chỉ dựa vào tên gọi hoặc kích thước "phi".

• Cần kiểm tra đồng thời kích thước, góc, vật liệu, kết nối, áp suất, nhiệt độ và môi chất.

Chọn đúng giúp tuyến ống gọn, dòng chảy ổn định và lắp đặt nhanh. Chọn sai đồng nghĩa với việc mua nhầm kích thước, tháo lắp lại và chậm tiến độ.

Bạn đang cần chọn tê chếch 45 độ cho hệ thống đường ống? Hãy cung cấp kích thước ống, vật liệu, kiểu kết nối và môi chất sử dụng để xác định đúng loại fitting và hạn chế mua sai kích thước.
