1 Y strainer là gì?

1 Y strainer là gì? Trong hệ thống nước, hơi, dầu hay chất lỏng công nghiệp, môi chất hiếm khi hoàn toàn sạch. Đường ống luôn có thể chứa cặn bẩn, rỉ sét, mạt kim loại và tạp chất sinh ra trong lắp đặt hoặc vận hành. Những hạt này theo dòng chảy đi vào van, bơm, đồng hồ đo, thiết bị trao đổi nhiệt và thiết bị điều khiển phía sau.

Hậu quả thường gặp là tắc nghẽn, giảm hiệu suất, mài mòn nhanh và rút ngắn tuổi thọ thiết bị. Chi phí thay thế một bơm hay một van điều khiển thường cao hơn nhiều so với chi phí của một bộ lọc đặt đúng chỗ.

1 Y strainer là giải pháp lọc cơ học lắp trực tiếp trên đường ống để chặn cặn rắn trước khi chúng đến thiết bị cần bảo vệ. Vì vậy, nó không đơn thuần là một "bộ lọc". Nó là lớp bảo vệ cho toàn bộ thiết bị phía sau khỏi tạp chất trong môi chất.

1 Y Strainer Là Gì?

1 Y strainer là thiết bị lọc cơ học dạng chữ Y, được lắp trên đường ống để giữ lại các hạt rắn, cặn bẩn và tạp chất trong dòng môi chất. Bên trong thân có một phần tử lọc dạng lưới hoặc tấm đục lỗ (perforated screen). Môi chất đi qua được, còn các hạt lớn hơn kích thước lỗ lọc bị giữ lại.

Vài điểm giúp hiểu nhanh thiết bị này:

• Chữ "Y" bắt nguồn từ hình dạng thân, trong đó một nhánh xiên chứa screen.

• Môi chất đi qua thân, cặn bị giữ lại trên lưới.

• Phần tử lọc có thể tháo ra để vệ sinh mà không cần tháo cả thiết bị khỏi đường ống.

Nhờ cấu trúc nhánh xiên, Y strainer tương đối gọn và phổ biến trong nhiều hệ thống đường ống thông dụng.

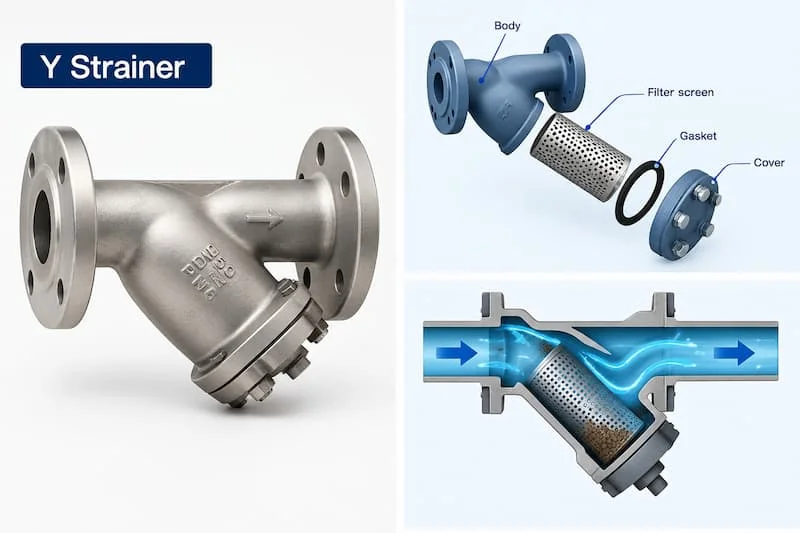

Cấu Tạo Của Y Strainer Gồm Những Bộ Phận Nào?

Hiểu cấu tạo giúp bạn đọc đúng thông số kỹ thuật và biết cần bảo trì ở đâu. Mỗi bộ phận đều có vai trò riêng:

• Thân lọc (body): chịu áp suất và nhiệt độ của hệ thống, đồng thời chứa toàn bộ các bộ phận còn lại. Vật liệu thân quyết định khả năng chống ăn mòn và điều kiện làm việc.

• Lưới lọc (screen/mesh): bộ phận trực tiếp giữ cặn. Kích thước lỗ hoặc mắt lưới quyết định hạt nào bị chặn lại.

• Nắp (cover/cap): đóng kín nhánh chứa screen và là điểm mở ra khi cần vệ sinh.

• Gioăng (gasket): làm kín giữa nắp và thân, tránh rò rỉ môi chất.

• Cổng xả cặn (drain plug/blow-off): có ở một số thiết kế, giúp xả bớt cặn tích tụ.

• Đầu vào và đầu ra (inlet/outlet): kết nối với đường ống. Hướng dòng chảy cần khớp với chiều mũi tên trên thân.

Khi đánh giá sản phẩm, bạn nên xem cả bốn yếu tố thân, screen, nắp và gioăng cùng lúc, vì độ bền của thiết bị phụ thuộc vào toàn bộ cụm chứ không chỉ một bộ phận.

Nguyên Lý Hoạt Động Của Y Strainer

Nguyên lý khá trực tiếp: môi chất vào, đi qua screen, cặn bị giữ lại, môi chất sạch hơn đi ra. Khi lượng cặn trên lưới tăng, ta cần tháo screen ra vệ sinh.

Có hai điểm cần lưu ý:

• Kích thước mắt lưới quyết định loại hạt bị giữ. Lỗ càng nhỏ thì giữ được hạt càng nhỏ.

• Cặn tích tụ làm tăng chênh áp qua strainer, vì dòng chảy phải đi qua diện tích lọc hiệu dụng ngày càng ít.

Đây là lý do Y strainer cần được kiểm tra và vệ sinh định kỳ, không phải lắp một lần rồi bỏ đó.

Vậy tại sao strainer thường đặt trước bơm, van hoặc thiết bị nhạy cảm? Vì mục đích chính là bảo vệ thiết bị phía sau (downstream). Nếu đặt sau thiết bị cần bảo vệ, cặn đã đi qua trước khi bị chặn và strainer mất tác dụng.

Các Loại Y Strainer Phổ Biến

Thay vì chỉ liệt kê tên sản phẩm, nên phân loại theo tiêu chí bạn thực sự phải quyết định khi chọn mua.

1. Theo vật liệu thân: gang (cast iron), gang cầu (ductile iron), thép carbon, inox (stainless steel), đồng/đồng thau (bronze/brass). Vật liệu quan trọng vì nó liên quan đến tương thích môi chất, nhiệt độ, áp suất, khả năng chống ăn mòn và môi trường lắp đặt.

2. Theo kiểu kết nối: mặt bích (flanged), ren (threaded), hàn lồng (socket weld), hàn giáp mép (butt weld). Kiểu kết nối cần khớp với hệ thống hiện hữu để việc lắp đặt và thay thế thuận tiện.

3. Theo phần tử lọc: lưới dây (wire mesh) hoặc tấm đục lỗ (perforated screen), với nhiều cấp độ lọc khác nhau tùy yêu cầu bảo vệ.

4. Theo ứng dụng: Y strainer cho nước, cho hơi, cho dầu/process, và cho một số ứng dụng hóa chất (phụ thuộc vật liệu và khả năng tương thích).

Bốn nhóm tiêu chí này không loại trừ nhau. Một sản phẩm cụ thể luôn là tổ hợp của cả bốn, ví dụ Y strainer inox, kết nối mặt bích, lưới mịn, dùng cho hệ thống nước.

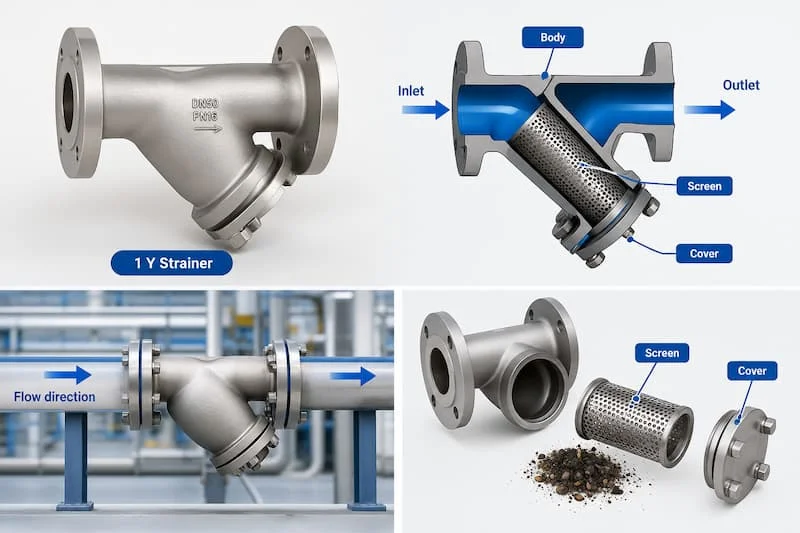

Những Thông Số Kỹ Thuật Quan Trọng Khi Chọn Y Strainer

Đây là phần quyết định bạn chọn đúng hay sai. Bảng dưới đây tóm tắt các thông số chính:

Một quan niệm sai phổ biến là "mesh càng mịn càng tốt". Thực tế, lưới quá mịn giữ được nhiều hạt nhỏ hơn nhưng cũng làm tăng trở lực và khiến cặn tích tụ nhanh hơn. Cấp lọc nên được chọn dựa trên yêu cầu bảo vệ thiết bị và đặc tính dòng chảy, không phải theo cảm tính.

Tương tự, pressure rating và temperature rating phải được đối chiếu với điều kiện vận hành thực tế của hệ thống, không chỉ với kích thước đường ống.

Y Strainer Khác Gì So Với Các Loại Strainer Khác?

Y strainer thường được so sánh với basket strainer, T strainer, duplex strainer và temporary strainer. Mỗi loại có thiết kế phù hợp với điều kiện riêng:

Không có loại nào "tốt hơn" một cách tuyệt đối. Y strainer hợp với nhiều hệ thống thông dụng cần giải pháp gọn và dễ bảo trì. Nếu cặn nhiều hoặc hệ thống không được phép ngừng để vệ sinh, một thiết kế khác có thể phù hợp hơn. Cách chọn đúng là bắt đầu từ điều kiện vận hành, rồi mới chọn thiết kế.

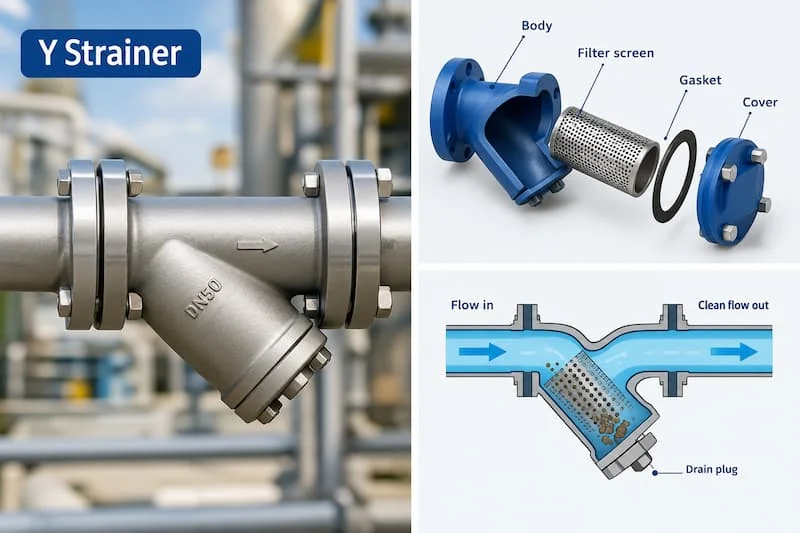

Y Strainer Được Sử Dụng Ở Đâu?

Cách dễ nhất để hiểu ứng dụng là nhìn vào vị trí lắp đặt: strainer thường nằm ngay trước thiết bị cần được bảo vệ.

Hệ thống nước: chiller, HVAC, nước giải nhiệt (cooling water), hệ thống đường ống chung. Tại đây, Y strainer thường đặt trước bơm để tránh cặn làm mòn cánh bơm và phớt.

Hệ thống hơi: đường hơi (steam line), bảo vệ van điều khiển và các thiết bị sử dụng hơi. Cặn hoặc rỉ sét lọt vào van điều khiển có thể làm van đóng không kín hoặc vận hành thiếu chính xác.

Dầu và chất lỏng công nghiệp: đường ống công nghệ, hệ thống dầu/nhiên liệu, một số quy trình hóa chất (tùy vật liệu và khả năng tương thích).

Các thiết bị thường được bảo vệ: bơm, van, đồng hồ lưu lượng, thiết bị trao đổi nhiệt và thiết bị điều khiển.

Điểm chung của mọi ứng dụng: strainer phải nằm trước thiết bị nhạy cảm với tạp chất, không phải ở vị trí thuận tiện nhất về mặt lắp đặt.

Những Sai Lầm Thường Gặp Khi Sử Dụng Y Strainer

Phần lớn sự cố liên quan đến strainer đến từ việc chọn và dùng sai, không phải từ bản thân thiết bị.

• Chọn sai kích thước. Chỉ chọn theo DN của đường ống là chưa đủ. Cần kiểm tra thiết kế và lưu lượng thực tế của hệ thống.

• Chọn mesh quá mịn. Hậu quả có thể là tăng pressure drop, nghẹt nhanh và phải vệ sinh thường xuyên hơn.

• Không kiểm tra hướng dòng. Lắp ngược chiều có thể khiến thiết bị không hoạt động đúng thiết kế.

• Không vệ sinh screen. Cặn tích tụ lâu ngày làm tăng chênh áp và giảm lưu lượng, đôi khi bị nhầm là lỗi của bơm hay van.

• Chỉ quan tâm vật liệu mà bỏ qua pressure/temperature rating. Vật liệu phù hợp nhưng cấp áp suất hoặc nhiệt độ không đáp ứng vẫn khiến thiết bị không đạt yêu cầu hệ thống.

Nếu bỏ qua strainer hoàn toàn hoặc chọn sai, cặn sẽ đi thẳng vào thiết bị phía sau. Khi đó, chi phí phát sinh thường nằm ở sửa chữa và dừng máy, chứ không phải ở chính chiếc strainer.

Cách Lựa Chọn 1 Y Strainer Phù Hợp

Để chọn đúng 1 y strainer cho hệ thống của mình, bạn có thể đi theo 7 bước sau:

1. Xác định môi chất: nước, hơi, dầu, hóa chất hay chất lỏng khác?

2. Xác định kích thước đường ống: pipe size và kiểu kết nối.

3. Xác định áp suất làm việc: so sánh operating pressure với pressure rating của strainer.

4. Xác định nhiệt độ: đặc biệt quan trọng với hơi và các process fluid nhiệt độ cao.

5. Xác định vật liệu: xét ăn mòn, tương thích hóa học, nhiệt độ và áp suất.

6. Chọn mức độ lọc: xác định kích thước hạt cần giữ và mức pressure drop có thể chấp nhận.

7. Kiểm tra điều kiện bảo trì: bảo đảm đủ không gian để tháo screen và vệ sinh.

Bước 7 hay bị bỏ qua nhất. Một strainer chọn đúng thông số nhưng lắp ở nơi không thể tháo nắp sẽ nhanh chóng trở thành điểm nghẽn trong vận hành.

Hướng Dẫn Sử Dụng Và Bảo Trì Y Strainer

Đây là hướng dẫn tổng quát. Với hệ thống áp suất cao hoặc nhiệt độ cao, luôn tuân thủ quy trình vận hành của nhà máy và khuyến cáo của nhà sản xuất.

Trước khi vận hành: kiểm tra hướng dòng chảy, kết nối, gioăng và screen. Đảm bảo hệ thống nằm trong pressure/temperature rating của thiết bị.

Trong vận hành: theo dõi pressure drop, lưu lượng và tình trạng thiết bị phía sau. Chênh áp tăng dần là dấu hiệu screen đang tích cặn.

Khi vệ sinh:

• Cô lập hệ thống theo quy trình an toàn.

• Giảm áp khi cần thiết.

• Tháo nắp, lấy screen ra và làm sạch.

• Kiểm tra screen và gioăng có hư hỏng không.

• Lắp lại đúng vị trí trước khi đưa hệ thống trở lại vận hành.

Tần suất vệ sinh phụ thuộc vào mức độ cặn của từng hệ thống, nên xác định theo dữ liệu chênh áp và lịch bảo trì thực tế thay vì một con số cố định.

FAQ Về 1 Y Strainer

1 Y strainer là gì?

Là thiết bị lọc cơ học dạng chữ Y, giữ lại cặn và hạt rắn trong dòng chảy để bảo vệ các thiết bị phía sau như bơm, van và thiết bị trao đổi nhiệt.

Y strainer dùng để làm gì?

Chủ yếu để giữ lại tạp chất rắn trong đường ống, hạn chế cặn đi vào các thiết bị downstream.

Y strainer nên lắp ở đâu?

Thường ở vị trí cần bảo vệ thiết bị khỏi cặn, chẳng hạn phía trước bơm, van điều khiển hoặc thiết bị nhạy cảm với tạp chất. Vị trí chính xác phụ thuộc vào thiết kế hệ thống.

Mesh của Y strainer có ý nghĩa gì?

Mesh hoặc kích thước opening của screen quyết định kích thước hạt strainer có thể giữ lại. Chọn quá mịn có thể làm tăng trở lực và tần suất vệ sinh.

Khi nào cần vệ sinh Y strainer?

Khi cặn tích tụ làm ảnh hưởng đến lưu lượng, làm tăng pressure drop, hoặc theo lịch bảo trì của hệ thống.

Kết Luận

Tóm lại, cần nhớ bốn ý:

• 1 Y strainer là thiết bị lọc cơ học dạng chữ Y.

• Chức năng chính là giữ cặn và bảo vệ thiết bị downstream.

• Hiệu quả phụ thuộc vào vật liệu, kích thước, pressure rating, temperature rating và screen/mesh.

• Không nên chọn chỉ dựa vào kích thước đường ống. Cần xét toàn bộ điều kiện vận hành.

Bạn đang cần lựa chọn 1 Y strainer cho hệ thống nước, hơi, dầu hoặc đường ống công nghiệp? Hãy cung cấp môi chất, kích thước đường ống, áp suất, nhiệt độ và kiểu kết nối. Đội ngũ kỹ thuật có thể dựa trên các thông số này để tư vấn cấu hình phù hợp.

Hãy theo dõi honto.vn để nhận thêm thông tin về 1 Y strainer!
