Đầu nối khí nén inox là gì?

Đầu nối khí nén inox là gì? Một hệ thống khí nén có thể dùng nhiều loại ống: PU, PA/nylon, PTFE, ống inox hoặc tubing chuyên dụng. Để nối các đoạn ống này với van khí nén, xy lanh, bộ lọc, regulator, manifold và thiết bị điều khiển, bạn cần fitting phù hợp.

Chọn sai đầu nối thường dẫn đến rò rỉ khí, tuột ống, giảm áp, kết nối không kín, ăn mòn và khó bảo trì. Những lỗi này nhỏ nhưng kéo theo tổn thất năng lượng, dừng máy và chi phí xử lý sự cố lặp đi lặp lại.

Đầu nối khí nén lnox là lựa chọn đáng chú ý trong những môi trường đòi hỏi độ bền cơ học, khả năng chống ăn mòn hoặc điều kiện vệ sinh cao. Bài viết này giúp bạn hiểu rõ thiết bị, cách phân loại, cách chọn và những lỗi cần tránh.

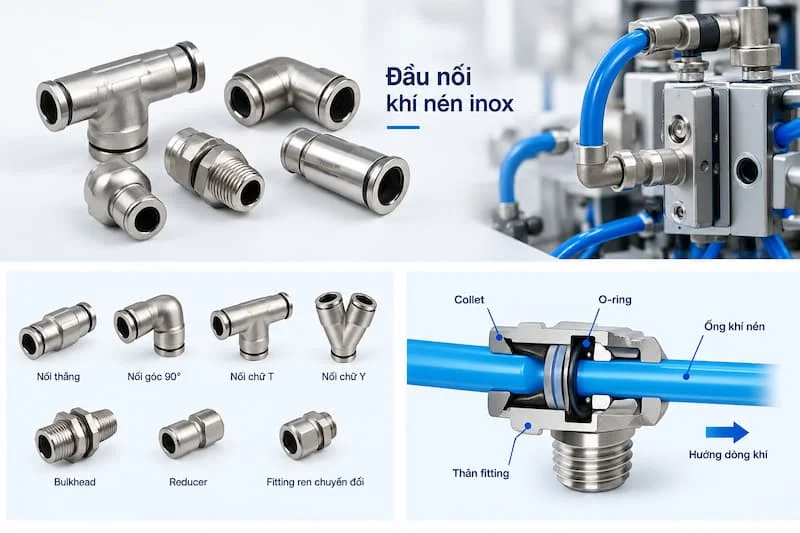

Đầu Nối Khí Nén Inox Là Gì?

Đầu nối khí nén inox là phụ kiện dùng để kết nối ống và các thiết bị trong hệ thống khí nén, với phần thân được chế tạo từ thép không gỉ như inox 304 hoặc inox 316. Fitting có nhiều dạng như nối thẳng, nối góc, nối chữ T, bulkhead và nhiều loại ren khác nhau, tùy cấu trúc hệ thống.

Có thể hiểu nhanh qua từng thành phần của tên gọi:

• "Đầu nối" là fitting.

• "Khí nén" là ứng dụng trong hệ thống pneumatic.

• "Inox" là vật liệu chế tạo thân fitting.

Nhiệm vụ chính của đầu nối là tạo kết nối, đảm bảo độ kín, định tuyến đường ống và hỗ trợ tháo lắp, bảo trì.

Cần lưu ý: inox không có nghĩa là chịu được mọi môi trường. Vật liệu cụ thể và cấu hình fitting vẫn phải được kiểm tra theo từng ứng dụng.

Cấu Tạo Và Nguyên Lý Làm Kín Của Đầu Nối Khí Nén lnox

Tùy thiết kế, một đầu nối gồm các thành phần sau:

• Body (thân): khung chịu lực của fitting.

• Thread (ren): phần bắt vào thiết bị hoặc cổng kết nối.

• Tube connection: vị trí ống được cắm hoặc siết vào.

• Collet/grab ring: cơ cấu giữ ống ở loại push-in.

• O-ring/seal: tạo độ kín, tùy thiết kế.

• Lock nut hoặc bộ phận cố định: có ở một số loại.

Nguyên lý làm kín phụ thuộc kiểu fitting:

• Push-in fitting: đẩy ống vào, cơ cấu giữ ống khóa lại, seal tạo kín, khí đi qua.

• Threaded fitting: ren đực và ren cái ghép với nhau tạo liên kết cơ học, vật liệu làm kín hỗ trợ giảm rò rỉ.

Vậy tại sao đầu nối tốt vẫn có thể rò khí? Nguyên nhân thường nằm ở khâu chọn và lắp, chứ không phải chất lượng thân inox:

• Sai kích thước ống hoặc sai chuẩn ren

• Ống cắt không vuông, bề mặt ống bị xước

• Seal/O-ring hư hỏng

• Siết quá chặt hoặc chưa đủ

• Chọn sai loại fitting cho ứng dụng

Các Loại Đầu Nối Khí Nén lnox Phổ Biến

Nên phân loại theo hình dạng và phương thức kết nối, vì đây là cách kỹ sư thực sự tìm sản phẩm:

• Nối thẳng (straight): nối hai đoạn ống hoặc nối ống với thiết bị theo cùng một hướng.

• Nối góc 90° (elbow): đổi hướng đường ống. Có các dạng male elbow, female elbow và push-in elbow.

• Nối chữ T (tee): chia một đường khí thành hai nhánh.

• Nối chữ Y: phù hợp với hệ thống cần chia dòng theo cấu hình khác với tee.

• Bulkhead: đưa đường ống xuyên qua panel hoặc vách.

• Reducer/union: nối hai kích thước ống khác nhau, hoặc hai đầu ống cùng kích thước tùy thiết kế.

• Fitting ren chuyển đổi: male thread, female thread, tube-to-thread, thread-to-thread.

Các loại trên có thể kết hợp với nhau về kiểu kết nối và chuẩn ren. Vì vậy, khi đặt hàng, bạn cần nêu đủ hình dạng, kiểu kết nối, kích thước ống và ren để tránh nhầm mã.

Inox 304 Hay Inox 316 – Nên Chọn Loại Nào?

Đây là câu hỏi có ảnh hưởng trực tiếp đến chi phí và độ bền.

Inox 304: phổ biến, chống ăn mòn tốt trong nhiều môi trường và chi phí thường dễ tiếp cận hơn. Phù hợp với nhiều hệ thống khí nén công nghiệp thông thường.

Inox 316: có khả năng chống ăn mòn tốt hơn trong một số môi trường khắc nghiệt. Có thể cân nhắc cho môi trường có hóa chất phù hợp, môi trường ẩm hoặc mặn, một số ứng dụng thực phẩm, dược phẩm và hàng hải.

Điểm quan trọng: không nên mặc định "316 luôn tốt hơn 304". Việc chọn phụ thuộc vào môi trường, mức độ ăn mòn, yêu cầu vệ sinh, nhiệt độ, hóa chất tiếp xúc và ngân sách. Nếu môi trường làm việc không đòi hỏi, chọn 316 có thể chỉ làm tăng chi phí mà không mang thêm lợi ích thực tế. Ngược lại, chọn 304 cho môi trường ăn mòn cao có thể phải thay thế sớm.

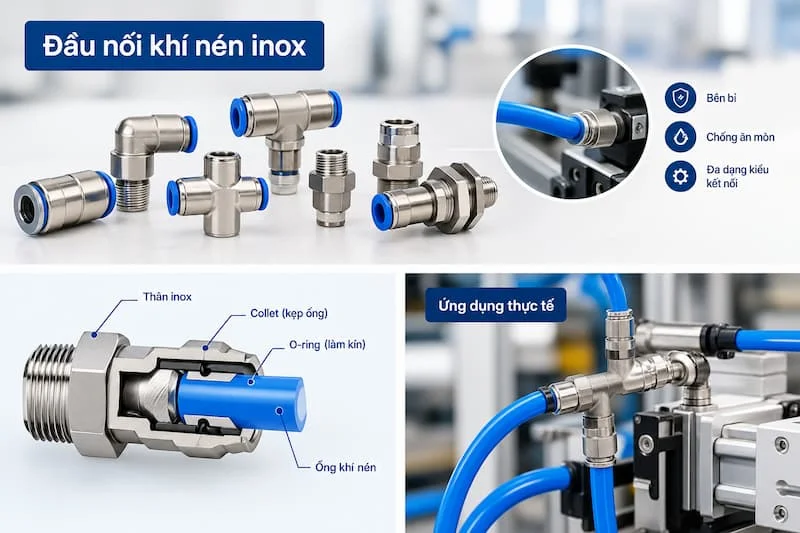

Những Thông Số Quan Trọng Của Đầu Nối Khí Nén llnox

Bảng dưới đây tóm tắt các thông số bạn cần xác định:

Ba yếu tố cần đặc biệt chú ý:

1. Kích thước ống. Các cỡ thường gặp là 4, 6, 8, 10, 12 mm. Đừng chọn theo cảm giác "đường kính gần giống", mà phải đúng chuẩn của tubing đang dùng.

2. Chuẩn ren. Có thể gặp BSP, BSPT, NPT, Metric. Đây là nguyên nhân phổ biến khiến fitting tưởng như "vặn vừa" nhưng vẫn rò khí.

3. Pressure rating. Không chọn chỉ dựa vào kích thước. Cần đối chiếu áp suất làm việc thực tế với thông số của nhà sản xuất.

So Sánh Đầu Nối Khí Nén lnox Với Đầu Nối Đồng Hoặc Nhựa

Bảng này không nhằm kết luận inox luôn tốt hơn. Nếu ưu tiên độ bền, khả năng chống ăn mòn và điều kiện làm việc khắt khe, inox có thể là lựa chọn phù hợp. Nếu hệ thống cần tối ưu chi phí hoặc trọng lượng, fitting đồng hoặc polymer có thể đáp ứng tốt hơn tùy ứng dụng.

Cách quyết định thực tế là bắt đầu từ môi trường và yêu cầu vận hành, rồi mới cân nhắc vật liệu.

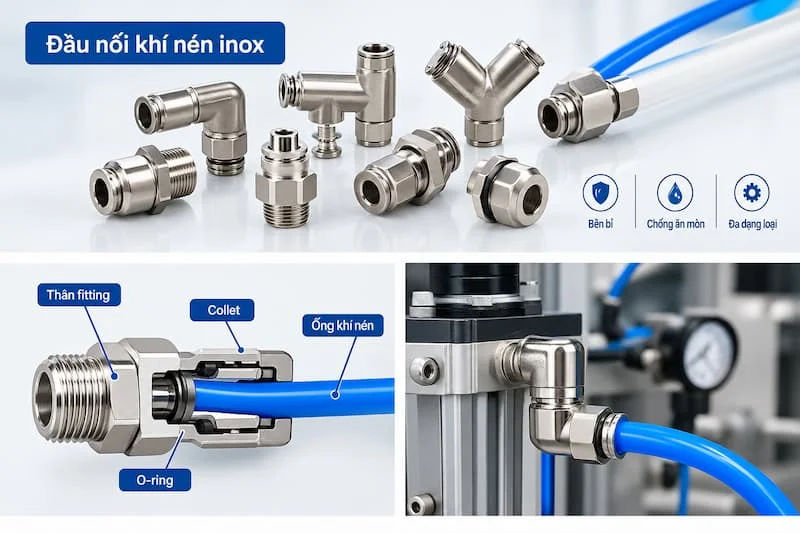

Đầu Nối Khí Nén lnox Được Sử Dụng Ở Đâu?

• Nhà máy sản xuất: dây chuyền tự động hóa, hệ thống điều khiển khí nén, actuator và van.

• Thực phẩm và đồ uống: khi ứng dụng yêu cầu vật liệu phù hợp và khả năng vệ sinh cao, fitting inox có thể được cân nhắc theo tiêu chuẩn của hệ thống.

• Dược phẩm: yêu cầu về vật liệu, vệ sinh và quy trình thường cao hơn.

• Hóa chất: cần đánh giá chemical compatibility, không chỉ nhìn vào việc fitting làm bằng inox.

• Môi trường ngoài trời hoặc ẩm: inox có thể được chọn khi cần khả năng chống ăn mòn phù hợp với môi trường.

Điểm chung của các ứng dụng này là điều kiện làm việc khắt khe hơn mức thông thường, nơi một điểm rò hoặc ăn mòn có thể gây ảnh hưởng lớn hơn chi phí của chính fitting.

Những Sai Lầm Thường Gặp Khi Chọn Đầu Nối Khí Nén Inox

• Chỉ chọn theo đường kính ống. Đường kính đúng nhưng ren sai vẫn gây rò.

• Nhầm chuẩn ren. NPT, BSP và Metric không tương thích với nhau. Không nên cố vặn các chuẩn ren khác nhau.

• Nghĩ inox 304 và 316 giống nhau. Mỗi grade có đặc tính và phạm vi ứng dụng riêng.

• Không kiểm tra O-ring/seal. Thân inox nhưng seal không phù hợp với môi chất hoặc nhiệt độ vẫn có thể gây lỗi.

• Chỉ nhìn áp suất tối đa. Cần xét cả nhiệt độ, môi chất, kiểu kết nối, tubing và chu kỳ vận hành.

• Dùng fitting sai mục đích. Không phải mọi fitting inox đều phù hợp với mọi loại khí, chất lỏng hoặc hóa chất.

Hậu quả của các lỗi này thường là rò khí, phải tháo lắp lại, dừng máy để xử lý, và trong một số trường hợp phải thay cả cụm fitting.

Cách Chọn Đầu Nối Khí Nén lnox Phù Hợp

Để chọn đúng đầu nối khí nén inox, bạn có thể đi theo 8 bước:

1. Xác định loại ống: PU, PA, PTFE, tubing inox hoặc loại khác.

2. Xác định kích thước ống: OD, ID nếu cần và tiêu chuẩn tubing. Không đoán theo cảm tính.

3. Xác định chuẩn ren: BSP, BSPT, NPT hoặc Metric.

4. Chọn kiểu fitting: straight, elbow, tee, Y, bulkhead, reducer.

5. Chọn vật liệu: 304 hay 316, dựa trên môi trường, hóa chất, độ ẩm, yêu cầu vệ sinh và nhiệt độ.

6. Kiểm tra pressure và temperature rating: đối chiếu với điều kiện vận hành thực tế.

7. Kiểm tra seal: O-ring/gasket có tương thích với môi chất, nhiệt độ và áp suất không.

8. Xác nhận trước khi đặt hàng: ống, kích thước, ren, chuẩn ren, vật liệu, kiểu fitting, áp suất, nhiệt độ và seal.

Bạn chưa chắc loại fitting nào phù hợp? Hãy gửi thông tin ống, ren và điều kiện vận hành. Đội ngũ kỹ thuật sẽ giúp bạn đối chiếu trước khi đặt hàng.

Lưu Ý Khi Lắp Đặt Và Sử Dụng Đầu Nối Khí Nén lnox

Với push-in fitting:

• Cắt ống vuông góc.

• Đảm bảo đầu ống sạch và không bị xước.

• Đẩy ống vào đúng chiều sâu.

• Kiểm tra khả năng giữ ống.

• Test rò rỉ trước khi đưa vào vận hành đầy tải.

Với threaded fitting:

• Kiểm tra đúng chuẩn ren.

• Dùng vật liệu làm kín phù hợp với thiết kế.

• Không siết quá mức.

• Không cố ghép hai chuẩn ren không tương thích.

Sau lắp đặt, kiểm tra rò rỉ, rung, tuột ống, biến dạng fitting và áp suất bất thường. Với hệ thống áp suất cao, luôn tuân thủ quy trình an toàn của nhà máy và hướng dẫn của nhà sản xuất.

Câu Hỏi Thường Gặp Về Đầu Nối Khí Nén lnox

Đầu nối khí nén lnox là gì?

Là fitting dùng để kết nối ống và thiết bị trong hệ thống khí nén, với thân chế tạo từ thép không gỉ như inox 304 hoặc 316.

Nên chọn đầu nối inox 304 hay 316?

Tùy môi trường sử dụng, mức độ ăn mòn, hóa chất, yêu cầu vệ sinh và điều kiện vận hành. Không phải mọi ứng dụng đều cần inox 316.

Đầu nối khí nén lnox có những loại nào?

Phổ biến gồm nối thẳng, nối góc 90°, tee, Y, bulkhead, reducer và fitting chuyển đổi ren.

Làm sao biết đầu nối có phù hợp với ống khí nén?

Cần kiểm tra đồng thời kích thước ống, kiểu kết nối, chuẩn ren, áp suất, nhiệt độ và vật liệu seal. Không nên chỉ dựa vào đường kính ống.

BSP và NPT có dùng thay thế cho nhau được không?

Không nên mặc định là được. Đây là hai chuẩn ren khác nhau, cần xác định chính xác chuẩn ren của fitting và thiết bị trước khi lắp.

Kết Luận

Tóm lại:

• Đầu nối khí nén inox giúp kết nối tubing và thiết bị trong hệ thống khí nén.

• Các lựa chọn phổ biến gồm straight, elbow, tee, Y, bulkhead và reducer.

• Inox 304/316 cần được chọn theo môi trường sử dụng.

• Kích thước ống và chuẩn ren là hai yếu tố đặc biệt quan trọng.

• Cần kiểm tra thêm pressure, temperature và seal.

Đang cần chọn đầu nối khí nén inox cho hệ thống của bạn? Hãy cung cấp kích thước ống, chuẩn ren, áp suất, nhiệt độ và môi trường sử dụng. Các thông tin này giúp xác định loại fitting và vật liệu phù hợp trước khi đặt hàng.
