Co phi 90 là gì?

Co phi 90 là gì? Tuyến ống hiếm khi chạy hoàn toàn thẳng. Khi cần đổi hướng, nhất là đổi hướng vuông góc, người lắp đặt thường dùng co 90°. Nhưng lúc tìm mua, bạn sẽ gặp nhiều cách gọi như co phi 21, phi 27, phi 34, phi 49, phi 60, co 90, co 90 độ hay co Ø90. Chỉ cần nhầm một thông tin, cả lô hàng có thể không lắp được.

Có một điểm dễ gây nhầm lẫn ngay từ đầu: "phi 90" và "90°" là hai thông tin khác nhau.

• Phi 90 (Ø90): chỉ kích thước, tức đường kính theo cách gọi của hệ thống hoặc loại ống.

• 90°: chỉ góc đổi hướng của co.

Hiểu đúng hai khái niệm này giúp bạn đọc đúng thông số, tránh đặt nhầm hàng và tránh phải đổi trả, tháo lắp lại.

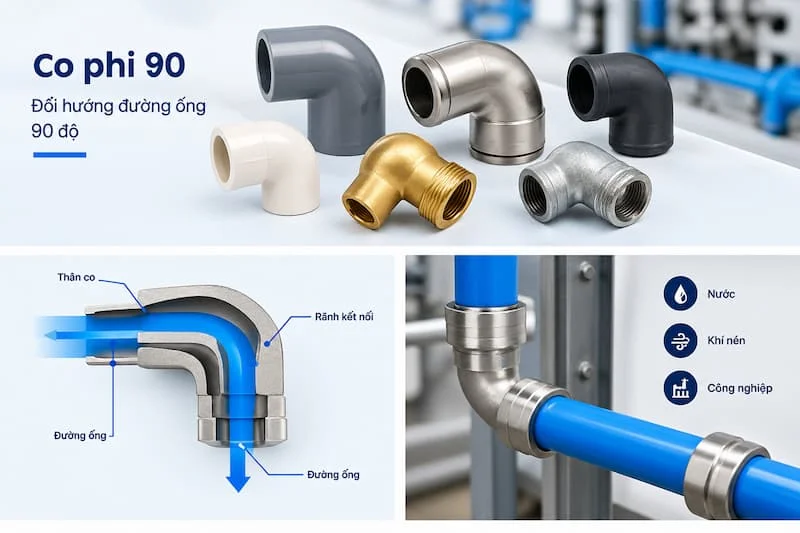

Co Phi 90 Là Gì?

Co phi 90 là cách gọi phổ biến của loại phụ kiện đường ống có kích thước phù hợp với ống Ø90 và góc đổi hướng 90°. Phụ kiện này dùng để chuyển hướng tuyến ống, thường từ hướng thẳng sang hướng vuông góc, tùy thiết kế và hệ thống đường ống.

Để tránh nhầm lẫn, cần tách rõ hai phần của tên gọi:

• "Phi 90" thường được ký hiệu Ø90, liên quan đến kích thước đường ống. Không nên mặc định mọi hệ thống đều quy đổi giống nhau giữa "phi", OD và DN.

• "90" trong "co 90" là góc đổi hướng 90°. Bạn có thể hình dung đường ống chuyển từ phương ngang sang phương đứng.

Vì vậy, không nên hiểu "phi 90 nghĩa là góc 90 độ". Đây là hai thông số độc lập và đều phải được xác định khi mua.

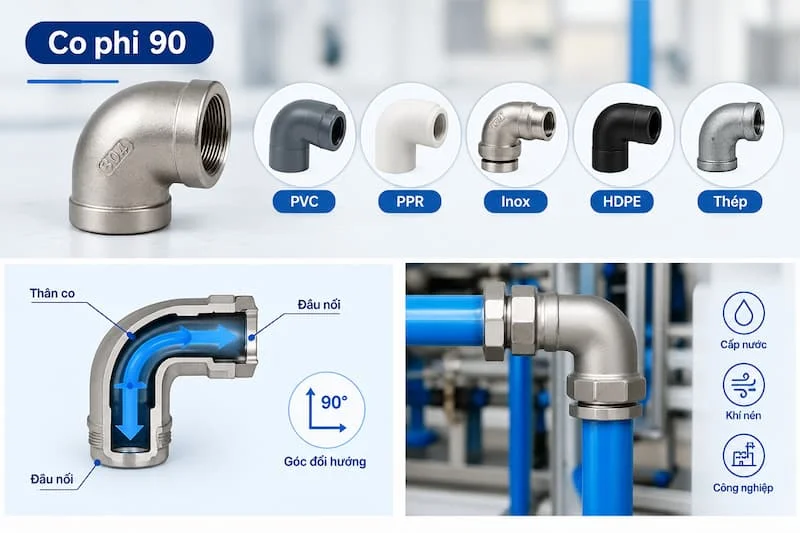

Cấu Tạo Và Nguyên Lý Hoạt Động Của Co 90 Độ

Về cơ bản, một chiếc co gồm:

• Đầu kết nối thứ nhất và đầu kết nối thứ hai, nối với hai đoạn ống.

• Thân co, với phần cong chuyển hướng.

• Bề mặt, ren hoặc mối nối tùy loại (ren, hàn, dán, hàn nhiệt...).

Co không đóng/mở dòng như van. Nó chỉ thay đổi hướng đi của môi chất: đường ống đi vào co 90° và tiếp tục thành đường ống mới theo hướng khác.

Vậy tại sao hình dạng co lại quan trọng? Vì khi dòng chảy đổi hướng sẽ xuất hiện tổn thất cục bộ. Mức tổn thất phụ thuộc vào:

• Hình học co và bán kính cong

• Đường kính và tốc độ dòng

• Đặc tính môi chất

• Thiết kế tổng thể của hệ thống

Với tuyến ống ngắn, tổn thất này có thể không đáng kể. Nhưng với hệ thống có nhiều co hoặc yêu cầu cao về lưu lượng, áp suất, việc chọn co đúng thiết kế sẽ ảnh hưởng trực tiếp đến hiệu suất vận hành.

Các Loại Co 90 Phổ Biến

Không nên chỉ phân loại theo vật liệu. Trên thực tế, bạn cần chọn theo bốn nhóm tiêu chí:

1. Theo vật liệu: co PVC, PPR, HDPE, inox, thép, đồng và nhựa kỹ thuật.

2. Theo kiểu kết nối: co ren, co hàn, co dán, co hàn nhiệt, co nối nhanh, co clamp tùy hệ thống.

3. Theo cấu hình đầu nối:

• Co hai đầu cùng kích thước

• Co giảm

• Co ren ngoài, co ren trong

• Co một đầu ren, một đầu ống

4. Theo bán kính cong: long radius (bán kính dài) và short radius (bán kính ngắn). Không loại nào tốt hơn tuyệt đối. Bán kính cần chọn theo không gian lắp đặt và đặc tính dòng chảy.

Bốn nhóm này kết hợp với nhau. Ví dụ, một sản phẩm cụ thể có thể là co nhựa, kết nối dán, hai đầu cùng kích thước, bán kính ngắn. Khi đặt hàng, bạn nên nêu đủ các yếu tố này.

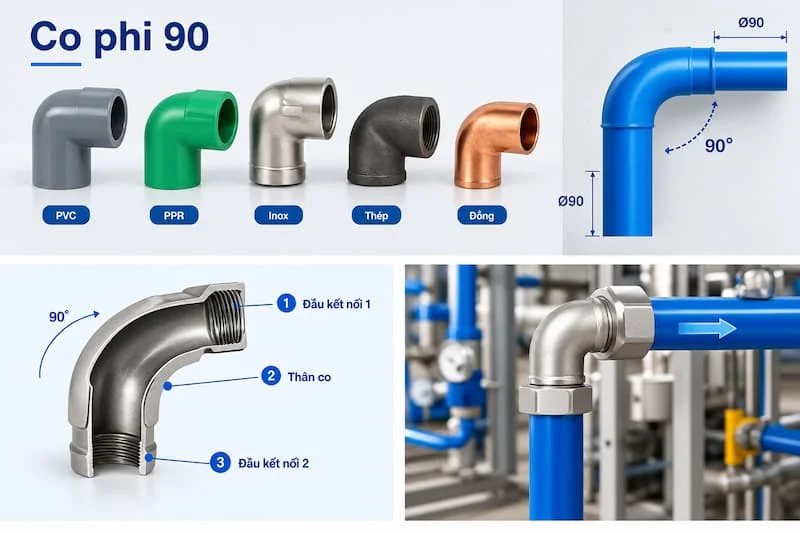

Co 90 Có Những Thông Số Kỹ Thuật Nào Cần Quan Tâm?

Bảng sau tóm tắt các thông số bạn cần xác định:

Điểm cần đặc biệt lưu ý: Ø90 không phải lúc nào cũng đồng nghĩa với DN90. OD (đường kính ngoài), ID (đường kính trong), DN (đường kính danh nghĩa) và cách gọi "phi" không phải lúc nào cũng có cùng giá trị số.

Do đó, trước khi mua, hãy tự hỏi: co Ø90 này dành cho hệ thống ống nào, theo tiêu chuẩn nào và nối bằng phương thức nào? Đừng chỉ nhìn con số "90" trên tên sản phẩm.

Co 90 Có Những Vật Liệu Nào? Nên Chọn Loại Nào?

Mỗi vật liệu phù hợp với một nhóm ứng dụng:

• Co PVC: phù hợp nhiều hệ thống nước, thoát nước và đường ống kỹ thuật. Nhẹ, dễ thi công, chi phí thường hợp lý.

• Co PPR: thường gặp trong hệ thống nước, nối bằng phương pháp hàn nhiệt.

• Co HDPE: ưu điểm là độ dẻo, phù hợp nhiều hệ thống ngoài trời hoặc ngầm tùy thiết kế.

• Co inox: được cân nhắc khi yêu cầu cao về độ bền, chống ăn mòn, vệ sinh hoặc môi trường công nghiệp.

• Co thép: dùng trong hệ thống cần độ bền cơ học cao, áp suất cao hoặc nhiệt độ cao.

Không nên kết luận vật liệu nào "tốt nhất". Vật liệu phù hợp phụ thuộc vào môi chất, áp suất, nhiệt độ, môi trường, tiêu chuẩn hệ thống, phương pháp lắp đặt và ngân sách. Cách chọn thực tế là xác định điều kiện vận hành trước, rồi mới chọn vật liệu.

Co 90 Độ Ảnh Hưởng Đến Dòng Chảy Như Thế Nào?

Khi chất lỏng hoặc khí đi qua co, dòng chảy phải đổi hướng. Điều này kéo theo:

• Tổn thất áp suất cục bộ (minor loss / local loss)

• Khả năng hình thành vùng xoáy hoặc tách dòng, tùy hình học co

• Mức tổn thất tăng theo vận tốc dòng

Ở mức kỹ thuật hơn, tổn thất cục bộ thường được biểu diễn qua hệ số K:

ΔP ≈ K × ρV²/2

Trong đó ρ là khối lượng riêng môi chất, V là vận tốc dòng. Hệ số K phụ thuộc vào thiết kế co, và giá trị cụ thể cần lấy từ tài liệu kỹ thuật hoặc nhà sản xuất.

Bạn không cần tính toán thủy lực chi tiết cho mọi tuyến ống. Nhưng công thức này giải thích vì sao cùng là co 90° nhưng thiết kế khác nhau có thể gây tổn thất khác nhau, và vì sao nên cân nhắc số lượng co trên tuyến ống.

Co 90 Khác Gì Với Co 45?

Không loại nào tốt hơn tuyệt đối. Nếu hệ thống cần đổi hướng 90°, co 90° đáp ứng trực tiếp yêu cầu hình học. Nếu có thể điều chỉnh tuyến ống theo góc nhỏ hơn, co 45° là phương án đáng xem xét, nhất là khi muốn giảm tổn thất dòng chảy.

Co 90 Được Sử Dụng Ở Đâu?

Co phi 90 xuất hiện trong nhiều loại hệ thống:

• Cấp thoát nước: nước sinh hoạt, nước kỹ thuật, hệ thống thoát nước.

• PCCC: tùy tiêu chuẩn, vật liệu và yêu cầu của hệ thống.

• HVAC: đường nước lạnh, nước giải nhiệt (cooling water) và các tuyến piping liên quan.

• Nhà máy công nghiệp: process piping cho khí nén, nước, dầu, hóa chất (tùy vật liệu).

• Công trình dân dụng: cấp nước, thoát nước, hệ thống kỹ thuật tòa nhà.

Cần nhấn mạnh: co phi 90 không phải sản phẩm dùng được cho mọi môi trường. Mỗi ứng dụng phải xác định rõ môi chất, vật liệu, áp suất, nhiệt độ và tiêu chuẩn trước khi chọn.

Những Sai Lầm Thường Gặp Khi Chọn Co 90

• Nghĩ Ø90 luôn bằng DN90. Cần kiểm tra tiêu chuẩn và cách quy định kích thước.

• Chỉ chọn theo đường kính. Hai co cùng "phi 90" nhưng khác vật liệu, tiêu chuẩn, kiểu kết nối, áp suất hoặc độ dày có thể không thay thế cho nhau.

• Chọn vật liệu theo giá thấp nhất. Môi trường có hóa chất hoặc nhiệt độ cao cần đánh giá tương thích vật liệu.

• Không kiểm tra kiểu kết nối. Ren, hàn, dán, hàn nhiệt và clamp không lắp lẫn được.

• Không quan tâm bán kính cong. Không gian lắp đặt và yêu cầu dòng chảy có thể khiến bán kính trở nên quan trọng.

• Không tính đến tổn thất dòng chảy. Đặc biệt trong hệ thống yêu cầu cao về lưu lượng hoặc áp suất.

Hậu quả thường gặp là mua sai hàng, không lắp vừa, rò rỉ tại mối nối, hoặc hệ thống không đạt lưu lượng thiết kế. Tất cả đều dẫn đến chi phí tháo lắp, chậm tiến độ và hàng tồn không dùng được.

Cách Chọn Co 90 Phù Hợp

Để chọn đúng co 90, bạn có thể đi theo 8 bước:

1. Xác định môi chất: nước, khí, dầu, hơi, hóa chất hay chất lỏng khác.

2. Xác định kích thước ống: kiểm tra chính xác Ø, OD, ID, DN (nếu có) và tiêu chuẩn đường ống.

3. Xác định góc: có thực sự cần 90° hay 45° hoặc cấu hình khác phù hợp hơn?

4. Chọn vật liệu: dựa trên môi chất, ăn mòn, nhiệt độ, áp suất và môi trường.

5. Chọn kiểu kết nối: ren, hàn, dán, hàn nhiệt, clamp hoặc nối nhanh.

6. Kiểm tra pressure rating: không dùng co vượt quá giới hạn thiết kế.

7. Kiểm tra temperature rating: đặc biệt với nước nóng, hơi và process fluid.

8. Kiểm tra tiêu chuẩn: đối chiếu với tiêu chuẩn của toàn hệ thống và yêu cầu công trình.

Chưa chắc co 90 nào phù hợp? Hãy gửi thông tin ống và điều kiện vận hành để được đối chiếu trước khi đặt hàng.

Lưu Ý Khi Lắp Đặt Co 90

Trước khi lắp:

• Kiểm tra đúng size, vật liệu và tiêu chuẩn.

• Kiểm tra bề mặt đầu ống, ren hoặc đầu nối.

• Làm sạch vị trí kết nối.

Trong quá trình lắp:

• Không ép lệch đường ống.

• Không siết ren quá mức.

• Với hệ thống hàn, dán hoặc hàn nhiệt, tuân thủ quy trình của từng loại vật liệu.

• Đảm bảo co không chịu tải cơ học bất thường từ đường ống.

Sau khi lắp, kiểm tra rò rỉ, biến dạng, vị trí kết nối và độ ổn định của tuyến ống. Sau đó mới đưa hệ thống vào vận hành theo quy trình thử áp phù hợp.

Câu Hỏi Thường Gặp Về Co Phi 90

Co phi 90 là gì?

Là cách gọi phổ biến của co đường ống có kích thước Ø90 và góc đổi hướng 90°. Cần kiểm tra tiêu chuẩn sản phẩm để xác định chính xác kích thước và khả năng tương thích với đường ống.

Phi 90 có phải là DN90 không?

Không nên mặc định. "Phi/Ø", OD và DN có thể là các cách biểu thị kích thước khác nhau tùy tiêu chuẩn. Cần kiểm tra thông số của ống và co trước khi chọn.

Co phi 90 có những loại vật liệu nào?

Có thể gặp co PVC, PPR, HDPE, inox, thép, đồng và nhiều vật liệu khác. Lựa chọn phụ thuộc vào môi chất, áp suất, nhiệt độ và môi trường.

Co 90° và co 45° khác nhau thế nào?

Co 90° đổi hướng ống 90°, co 45° đổi hướng 45°. Lựa chọn tùy hình học tuyến ống, không gian lắp đặt và yêu cầu kỹ thuật.

Làm sao chọn đúng co 90?

Cần xác định ít nhất kích thước ống, vật liệu, góc, kiểu kết nối, tiêu chuẩn, áp suất và nhiệt độ làm việc trước khi mua.

Kết Luận

Tóm lại:

• Ø90 và 90° là hai thông tin khác nhau: một là kích thước, một là góc.

• Co 90° có nhiệm vụ thay đổi hướng đường ống, không điều tiết dòng như van.

• Có nhiều lựa chọn về vật liệu, kiểu kết nối và thiết kế.

• Không nên chọn chỉ dựa vào đường kính.

• Cần kiểm tra môi chất, vật liệu, pressure, temperature và tiêu chuẩn.

Bạn đang cần chọn co 90 cho hệ thống nước, khí nén, PCCC hoặc đường ống công nghiệp? Hãy cung cấp kích thước ống, vật liệu, môi chất, áp suất và kiểu kết nối. Các thông tin này giúp xác định đúng loại co trước khi đặt hàng.
