Van 3 Ngã Chữ T Là Gì?

Van 3 ngã chữ T là gì? Hãy hình dung một hệ thống có ba đường ống giao nhau nhưng cần điều khiển dòng lưu chất theo nhiều hướng. Nếu chỉ dùng van 2 ngã, bạn phải lắp nhiều van và phụ kiện để đóng/mở từng tuyến, vừa tốn không gian vừa tăng số điểm có thể rò rỉ.

Van ba ngã chữ T (hay van ba ngã, T-port valve) cho phép kết nối ba cửa trên cùng một thân van và điều hướng dòng chảy theo cấu hình thiết kế. Nhờ đó, một van có thể thay cho cụm van và phụ kiện rời.

Tuy nhiên, không phải van 3 ngã nào cũng chuyển dòng giống nhau. Điểm cần phân biệt rõ nhất là van ba ngã chữ T (T-port) và van 3 ngã chữ L (L-port). Bài viết này giúp bạn hiểu cách hoạt động, cách phân biệt và cách chọn đúng van điều hướng dòng chảy cho hệ thống.

Van 3 Ngã Chữ T Là Gì?

Van 3 ngã chữ T là loại van có ba cửa kết nối và cơ cấu đóng mở dạng đường dẫn chữ T, được sử dụng để điều hướng, phân phối hoặc kết hợp dòng lưu chất giữa các tuyến ống theo cấu hình của van.

Các cửa thường bố trí theo dạng chữ T. Bên trong, bi van hoặc plug có đường thông dạng chữ T, cho phép nối các cửa với nhau tùy vị trí vận hành. Van có thể dùng để:

• Chuyển hướng dòng từ tuyến này sang tuyến khác.

• Phân phối dòng từ một đường vào ra hai nhánh.

• Trộn hai dòng vào một đường chung.

Một số cấu hình còn cho phép liên thông nhiều cửa cùng lúc. Vì vậy, đừng mặc định mọi van chữ T đều có cùng chế độ dòng. Hãy căn cứ vào thiết kế cụ thể của bi/plug và sơ đồ flow pattern do nhà sản xuất cung cấp.

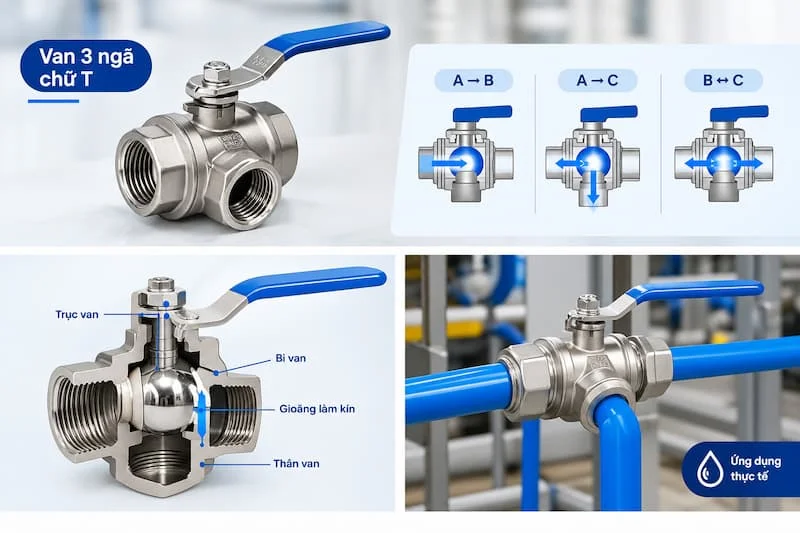

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Ba Ngã Chữ T

Cấu tạo cơ bản gồm các bộ phận:

• Thân van và 3 cửa kết nối.

• Bi van hoặc plug: bộ phận có đường thông quyết định dòng đi đâu.

• Trục van truyền chuyển động xoay từ tay vận hành xuống bi.

• Tay gạt, tay quay hoặc bộ truyền động để điều khiển.

• Seat/vòng đệm và gioăng để làm kín.

Nguyên lý hoạt động dựa trên vị trí xoay của bi/plug. Gọi ba cửa là A, B, C, tùy vị trí, van có thể thông A → B, thông A → C, hoặc theo cấu hình khác (ví dụ B ↔ C). Một số loại T-port có thể tạo đường thông giữa nhiều cửa cùng lúc.

Vì sao gọi là "chữ T"? Không chỉ do hình dáng bên ngoài của thân van. Quan trọng hơn là hình dạng đường thông bên trong của bi/plug. Đây chính là điểm tạo ra sự khác biệt giữa T-port và L-port.

Các Loại Van Ba Ngã Chữ T Phổ Biến

Bạn có thể phân loại theo bốn tiêu chí, và mỗi tiêu chí gắn với một quyết định khi mua:

Theo cơ cấu đóng mở: van bi 3 ngã chữ T, van plug 3 ngã và một số thiết kế van điều khiển 3 ngã. Van bi phổ biến vì thao tác nhanh, gọn.

Theo phương thức vận hành: tay gạt, tay quay, điều khiển khí nén và điều khiển điện. Tay gạt phù hợp thao tác thủ công; khí nén hoặc điện phù hợp khi cần tự động hóa.

Theo vật liệu: inox 304, inox 316, gang, thép, đồng hoặc vật liệu chuyên dụng tùy hệ thống. Vật liệu cần khớp với môi chất và môi trường làm việc.

Theo kiểu kết nối: ren, mặt bích, hàn, hoặc clamp/tri-clamp cho một số hệ thống chuyên dụng.

Các tiêu chí này kết hợp với nhau. Ví dụ, một sản phẩm cụ thể có thể là van bi 3 ngã chữ T inox 316, nối ren, điều khiển khí nén. Khi đặt hàng, hãy nêu đủ các yếu tố này để tránh nhầm mã.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Ba Ngã Chữ T

Các thông số ảnh hưởng trực tiếp đến khả năng sử dụng gồm:

• Kích thước van: DN15, DN20, DN25... Cần phân biệt đường kính danh nghĩa với kích thước kết nối thực tế.

• Áp suất làm việc: PN hoặc Class tùy tiêu chuẩn, chọn theo áp suất thực tế của hệ thống và môi chất.

• Nhiệt độ làm việc: phụ thuộc vật liệu thân van, seat, gioăng và môi chất.

• Vật liệu: inox 316 thường được cân nhắc cho môi trường ăn mòn cao hơn so với inox 304, nhưng không phải ứng dụng nào cũng cần 316.

• Kiểu kết nối: ren, flange, weld hoặc clamp.

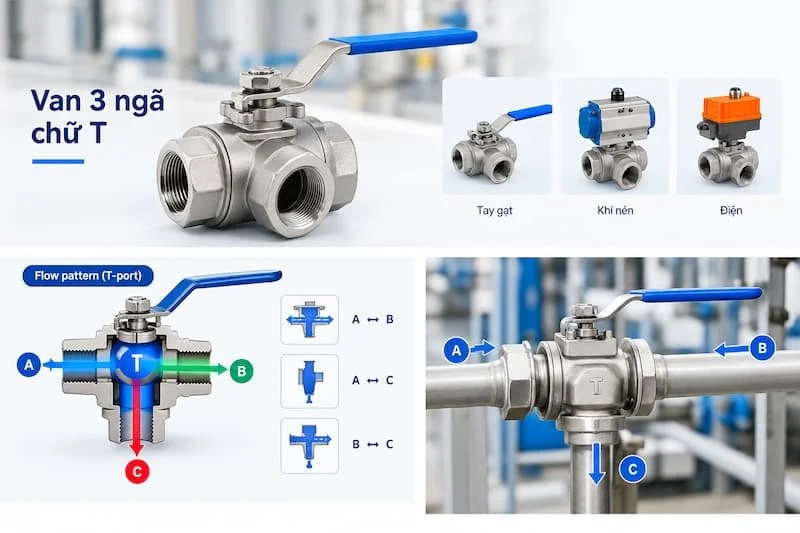

• Flow pattern: thông số đặc biệt quan trọng với van 3 ngã.

Với flow pattern, bạn cần kiểm tra:

• Cửa nào thông với cửa nào.

• Có cho phép thông đồng thời 2 hoặc 3 cửa hay không.

• Góc xoay tương ứng với từng trạng thái dòng chảy.

Đây là thông số dễ bị bỏ qua nhất, nhưng sai flow pattern có thể khiến cả hệ thống vận hành sai.

Van Ba Ngã Chữ T Và Chữ L Khác Nhau Như Thế Nào?

Đây là điểm người mua dễ nhầm nhất, vì hai loại có thân van nhìn khá giống nhau.

Không nên kết luận "T tốt hơn L". T-port có đường thông dạng T nên tạo được nhiều cấu hình liên thông hơn. L-port có đường thông dạng L nên phù hợp với bài toán chuyển dòng giữa các cửa nhất định. Lựa chọn phải dựa trên sơ đồ dòng thực tế, không chỉ dựa vào tên gọi.

Nếu cần chuyển dòng từ một nguồn sang một trong hai tuyến mà không cho hai tuyến thông nhau, L-port có thể là lựa chọn hợp lý. Nếu cần phân phối hoặc trộn, T-port thường được cân nhắc trước.

Van Ba Ngã Chữ T Có Ưu Điểm Và Hạn Chế Gì?

Ưu điểm:

• Điều hướng nhiều tuyến ống chỉ với một thân van.

• Có thể giảm số lượng van trong một số hệ thống.

• Cấu hình dòng linh hoạt.

• Nhiều lựa chọn vật liệu và kiểu kết nối.

• Có thể tích hợp bộ truyền động tự động.

Hạn chế:

• Cấu hình phức tạp hơn van 2 ngã.

• Chọn sai flow pattern có thể làm hệ thống hoạt động không đúng.

• Giá thành có thể cao hơn van 2 ngã.

• Cần chú ý vị trí lắp đặt và hướng dòng.

• Không phải loại nào cũng phù hợp với mọi môi chất.

Nhìn chung, van ba ngã chữ T đáng cân nhắc khi bài toán thực sự cần điều hướng, phân phối hoặc trộn dòng. Nếu chỉ cần đóng/mở một tuyến, van 2 ngã đơn giản hơn.

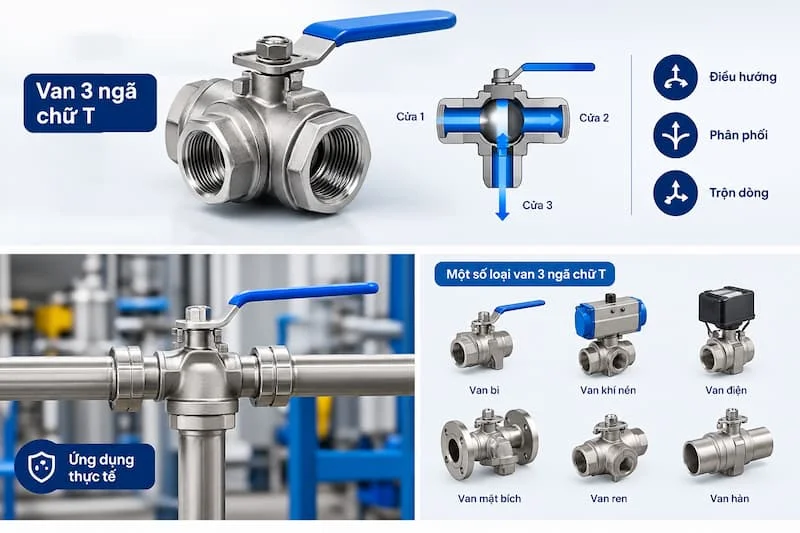

Van Ba Ngã Chữ T Được Sử Dụng Ở Đâu?

Cách hiểu ứng dụng dễ nhất là nhìn vào bài toán điều hướng dòng của từng ngành:

• Cấp thoát nước: phân phối dòng, chuyển đổi tuyến, điều phối các nhánh đường ống.

• HVAC: điều phối nước nóng/lạnh, hệ thống nước lạnh và một số mạch điều khiển nhiệt.

• Khí nén: chuyển hướng hoặc phân phối khí, kết nối nhiều nhánh khí.

• Công nghiệp: dầu, khí, hóa chất (phù hợp vật liệu van) và các dây chuyền cần điều hướng lưu chất.

• Thực phẩm, dược phẩm: khi dùng loại phù hợp như inox, kết nối sanitary, đáp ứng yêu cầu vệ sinh cao.

Cần nhấn mạnh: ứng dụng không chỉ phụ thuộc vào việc đó là "van ba ngã chữ T", mà còn phụ thuộc vào môi chất, áp suất, nhiệt độ, vật liệu và tiêu chuẩn vệ sinh.

Những Sai Lầm Thường Gặp Khi Chọn Van Ba Ngã Chữ T

• Chỉ chọn theo kích thước. Thấy DN25 là mua DN25 mà bỏ qua áp suất, nhiệt độ, môi chất và kiểu kết nối.

• Nhầm T-port với L-port. Lỗi này có thể làm sai hoàn toàn hướng dòng.

• Không kiểm tra vật liệu. Không phải môi chất nào cũng phù hợp với inox 304, gioăng EPDM hay PTFE.

• Không kiểm tra flow pattern. Nên yêu cầu sơ đồ dòng chảy hoặc datasheet từ nhà cung cấp.

• Chọn bộ điều khiển không phù hợp. Với khí nén hoặc điện, cần kiểm tra torque, điện áp, áp suất khí, kiểu tác động và tín hiệu điều khiển.

Hậu quả thường là dòng chảy sai hướng, rò rỉ do gioăng không tương thích, bộ truyền động không đủ lực, phải tháo lắp lại và dừng hệ thống để xử lý.

Cách Chọn Van 3 Ngã Chữ T Phù Hợp

Để chọn đúng van 3 ngã chữ T, bạn có thể đi theo 7 bước:

1. Xác định môi chất: nước, khí, dầu, hóa chất hay môi chất khác.

2. Xác định kích thước đường ống: DN hoặc đường kính và kiểu kết nối.

3. Xác định áp suất: áp suất vận hành và áp suất tối đa.

4. Xác định nhiệt độ: đặc biệt quan trọng với gioăng và seat.

5. Chọn vật liệu: đối chiếu môi chất với thân van, bi, seat và gioăng.

6. Xác định flow pattern: vẽ sơ đồ A → B, A → C, B ↔ C rồi đối chiếu với sơ đồ của nhà sản xuất. Đây là bước không nên bỏ qua.

7. Xác định phương thức vận hành: tay gạt, khí nén, điện hoặc điều khiển tự động.

Chưa chắc flow pattern nào phù hợp? Hãy gửi sơ đồ đường ống và điều kiện vận hành để được đối chiếu trước khi đặt hàng.

Lưu Ý Khi Lắp Đặt Và Sử Dụng Van Ba Ngã Chữ T

• Kiểm tra đường ống trước khi lắp và làm sạch dị vật.

• Lắp đúng hướng và đúng flow pattern.

• Không dùng van để chịu tải cơ học của đường ống nếu thiết kế không cho phép.

• Không siết ren quá mức.

• Kiểm tra rò rỉ sau khi lắp.

• Với van điều khiển tự động, kiểm tra hành trình và vị trí đóng/mở.

• Không vận hành vượt giới hạn áp suất và nhiệt độ của nhà sản xuất.

Với hệ thống áp suất cao hoặc nhiệt độ cao, luôn tuân thủ quy trình an toàn của nhà máy và hướng dẫn của nhà sản xuất.

Câu Hỏi Thường Gặp Về Van 3 Ngã Chữ T

Van ba ngã chữ T là gì?

Là loại van có ba cửa kết nối và đường thông bên trong dạng chữ T, dùng để điều hướng, phân phối hoặc kết hợp dòng lưu chất giữa các tuyến ống theo cấu hình của van.

Van ba ngã chữ T khác gì van 3 ngã chữ L?

Khác biệt nằm ở đường thông bên trong và flow pattern, không đơn thuần ở hình dáng bên ngoài. T-port tạo được nhiều cấu hình liên thông hơn, L-port thiên về chuyển dòng giữa các cửa nhất định.

Van ba ngã chữ T có dùng để trộn dòng được không?

Có thể, nếu chọn cấu hình được thiết kế cho mục đích trộn. Cần kiểm tra datasheet và flow pattern của nhà sản xuất trước khi quyết định.

Nên chọn van ba ngã chữ T inox 304 hay 316?

Không có lựa chọn tuyệt đối. Cần dựa trên môi chất, mức độ ăn mòn, nhiệt độ, yêu cầu vệ sinh và môi trường làm việc.

Làm sao biết van ba ngã chữ T có đúng với hệ thống?

Kiểm tra tối thiểu: DN, kết nối, vật liệu, áp suất, nhiệt độ, môi chất và flow pattern.

Kết luận

Tóm lại:

• Van ba ngã chữ T có ba cửa kết nối.

• Đường thông dạng T tạo nhiều cấu hình điều hướng, phân phối và trộn dòng.

• Có nhiều lựa chọn về vật liệu, kích thước và kiểu vận hành.

• Điểm quan trọng nhất khi chọn là flow pattern, không chỉ DN.

• Cần xem xét đồng thời môi chất, áp suất, nhiệt độ, vật liệu và kiểu kết nối.

Bạn đang cần chọn van ba ngã chữ T cho hệ thống cụ thể? Hãy cung cấp kích thước đường ống, môi chất, áp suất, nhiệt độ và kiểu kết nối để được tư vấn cấu hình phù hợp.
