Khớp nối mềm cao su DN100 là gì?

Khớp nối mềm cao su DN100 là gì? Trong hệ thống đường ống DN100, đặc biệt tại vị trí gần máy bơm, quạt, chiller hoặc thiết bị có rung động, đường ống có thể phải chịu rung, dao động và giãn nở trong quá trình vận hành. Nếu kết nối quá cứng, rung động có thể truyền trực tiếp sang đường ống và thiết bị, gây tiếng ồn, mỏi mối hàn hoặc hư hỏng theo thời gian.

Từ vấn đề này, khớp nối mềm cao su DN 100 trở thành giải pháp được nhiều kỹ sư lựa chọn.

Bài viết này sẽ giúp bạn hiểu: khớp nối mềm cao su DN 100 là gì, cấu tạo và nguyên lý hoạt động ra sao, DN100 có ý nghĩa gì, những thông số nào cần quan tâm, dùng cho hệ thống nào, cách chọn sản phẩm và những lưu ý khi lắp đặt.

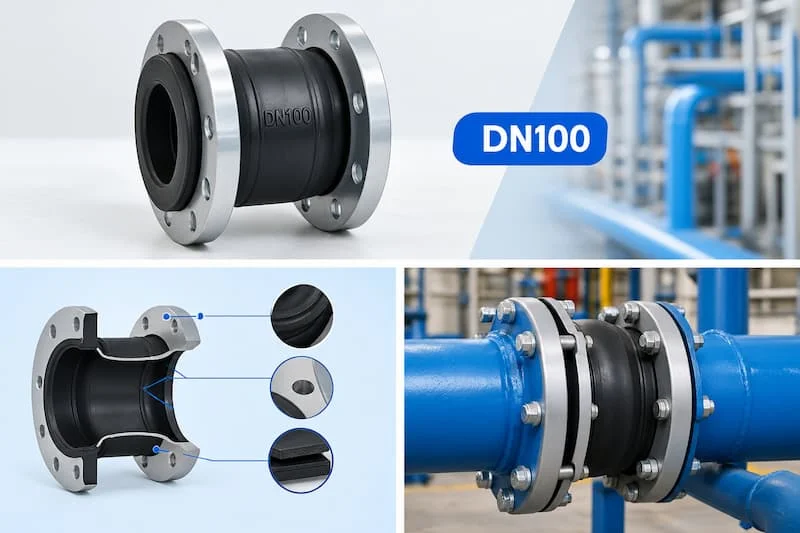

Khớp Nối Mềm Cao Su DN100 Là Gì?

Khớp nối mềm cao su DN100 là một loại phụ kiện đường ống có phần thân đàn hồi bằng cao su hoặc vật liệu elastomer, được sử dụng để kết nối các đoạn ống có kích thước danh nghĩa DN100 và hỗ trợ hấp thụ rung động, giảm truyền chấn động cũng như bù một phần chuyển vị của hệ thống đường ống.

Để hiểu đúng tên gọi, cần tách rõ từng phần:

• "Khớp nối mềm" chỉ khả năng đàn hồi, khác với khớp nối cứng thông thường.

• "Cao su" đề cập đến bộ phận đàn hồi, thường là elastomer chịu được rung động và một phần chuyển vị.

• "DN100" là kích thước danh nghĩa của đường ống mà khớp nối tương thích.

Hai đầu khớp nối thường kết nối với đường ống thông qua mặt bích. Không nên hiểu DN100 là mọi kích thước thực tế đều đúng 100 mm — đây là điểm dễ gây nhầm lẫn khi mua hàng.

DN100 có nghĩa là gì? DN là viết tắt của Diameter Nominal, tức đường kính danh nghĩa. DN100 thuộc nhóm kích thước danh nghĩa 100, nhưng đường kính thực tế của ống hoặc phụ kiện phụ thuộc vào tiêu chuẩn sản xuất. Khi chọn sản phẩm, bạn cần kiểm tra tiêu chuẩn kết nối và kích thước thực tế, không chỉ nhìn vào ký hiệu "DN100" trên tên gọi.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Khớp Nối Mềm Cao Su DN 100

Cấu tạo cơ bản gồm các thành phần sau:

• Thân cao su đàn hồi: bộ phận tạo tính mềm dẻo, là vùng tiếp xúc trực tiếp với môi trường trong một số thiết kế.

• Lớp gia cường: tùy cấu tạo, có thể có lớp gia cường bên trong thân cao su để sản phẩm chịu áp lực và duy trì hình dạng.

• Mặt bích: dùng để kết nối với đường ống hoặc thiết bị, có thể theo nhiều tiêu chuẩn khác nhau.

• Bộ phận liên kết: bu lông, đai ốc và các chi tiết đi kèm tùy thiết kế.

Nguyên lý hoạt động có thể hiểu theo trình tự: rung động từ thiết bị truyền đến khớp nối, thân cao su đàn hồi hấp thụ một phần dao động, từ đó giảm truyền rung sang đường ống.

Đồng thời, phần thân mềm có thể hỗ trợ hấp thụ một phần chuyển vị, rung động, dao động và thay đổi kích thước nhỏ do nhiệt.

Tuy nhiên, không nên mô tả khớp nối mềm như một bộ phận có thể "bù mọi sai lệch đường ống". Khả năng chuyển vị phụ thuộc thiết kế và giới hạn của từng sản phẩm, cần được xác định qua tài liệu kỹ thuật cụ thể.

Khớp Nối Mềm Cao Su DN 100 Có Những Loại Nào?

Không nên chỉ phân loại theo "DN100". Trên thực tế, bạn cần chọn theo bốn nhóm tiêu chí:

1. Theo hình dạng thân: khớp nối mềm dạng cầu đơn, khớp nối mềm dạng cầu đôi, và các thiết kế khác tùy nhà sản xuất.

2. Theo vật liệu cao su: tùy ứng dụng có thể gặp EPDM, NBR, Neoprene/CR và các vật liệu elastomer khác. Mỗi vật liệu có khả năng tương thích với môi chất và điều kiện nhiệt độ khác nhau — đây là điểm cần kiểm tra kỹ, không nên mặc định loại cao su nào cũng phù hợp với mọi môi chất.

3. Theo kiểu kết nối: phổ biến nhất là hai đầu mặt bích, ngoài ra có các cấu hình kết nối khác tùy thiết kế.

4. Theo ứng dụng: hệ thống cấp thoát nước, HVAC, hệ thống bơm, PCCC và một số hệ thống công nghiệp.

Khi đặt hàng, bạn nên xác định đủ cả bốn nhóm tiêu chí này thay vì chỉ nêu "khớp nối mềm DN100" chung chung.

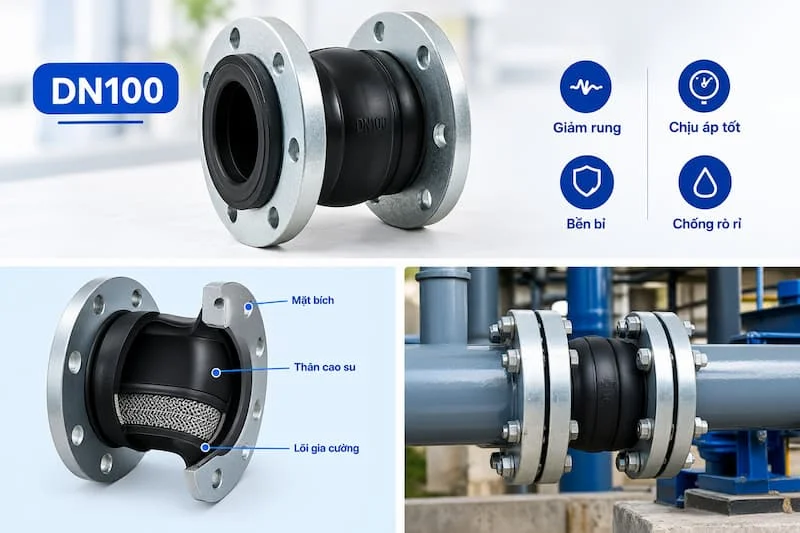

Thông Số Kỹ Thuật Khớp Nối Mềm Cao Su DN 100 Cần Quan Tâm

Đây là phần quan trọng nhất khi bạn chuẩn bị đặt mua.

Điểm cần nhấn mạnh: DN100 chỉ là điểm bắt đầu của quá trình lựa chọn. Không nên mua sản phẩm chỉ vì thấy ghi "DN100" trên tên gọi, vì hai sản phẩm cùng DN100 vẫn có thể khác nhau hoàn toàn về tiêu chuẩn mặt bích, áp suất và vật liệu.

Khớp Nối Mềm Cao Su DN 100 Có Tác Dụng Gì?

Giảm rung là tác dụng nổi bật nhất, đặc biệt hữu ích tại các vị trí gần máy bơm, quạt, thiết bị HVAC và thiết bị cơ khí khác.

Giảm truyền tiếng ồn và chấn động: thân đàn hồi tạo ra vùng đệm giữa thiết bị và hệ thống đường ống, giúp hạn chế tiếng ồn cơ học lan truyền theo tuyến ống.

Hỗ trợ hấp thụ chuyển vị: trong giới hạn thiết kế, khớp nối có thể hấp thụ một phần chuyển vị do rung động, nhiệt và dao động thiết bị.

Giảm tải lên hệ thống đường ống: khớp nối mềm giúp phân tán một phần lực tác động, nhưng cần hiểu theo hướng kỹ thuật, tránh tuyên bố tuyệt đối.

Điểm quan trọng cần nhớ: khớp nối mềm không thay thế cho việc thiết kế giá đỡ, gối đỡ và hệ thống neo đường ống đúng kỹ thuật. Đây là phụ kiện hỗ trợ, không phải giải pháp thay thế toàn bộ kết cấu đỡ đường ống.

So Sánh Khớp Nối Mềm Cao Su DN 100 Với Khớp Nối Kim Loại

Không nên đặt câu hỏi "cao su tốt hơn kim loại?". Câu hỏi đúng hơn là: điều kiện vận hành nào phù hợp với cao su và điều kiện nào cần vật liệu kim loại?

Với hệ thống có rung động lớn, nhiệt độ và áp suất trong giới hạn của elastomer, khớp nối cao su thường đáp ứng tốt. Với môi trường nhiệt độ cao hoặc áp suất vượt khả năng của cao su, khớp nối kim loại có thể là lựa chọn cần thiết.

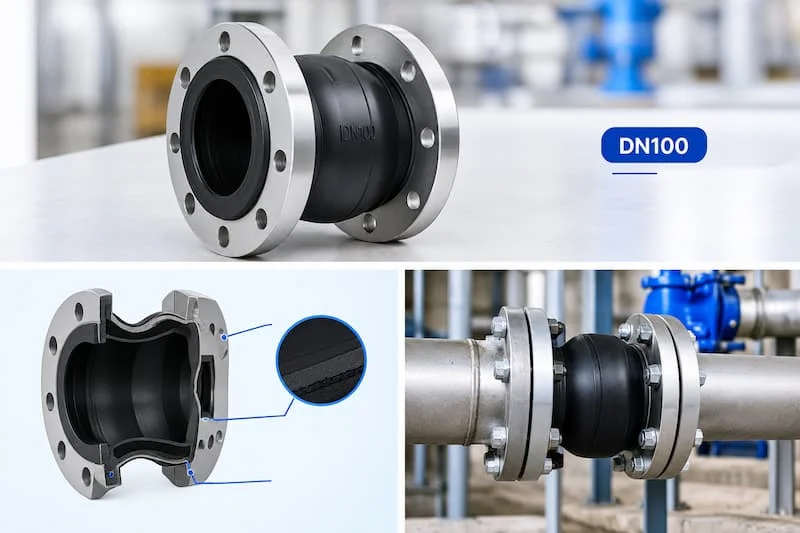

Khớp Nối Mềm Cao Su DN 100 Được Sử Dụng Ở Đâu?

Hệ thống cấp thoát nước: ứng dụng tại các đoạn đường ống có yêu cầu giảm rung hoặc kết nối với thiết bị.

Hệ thống HVAC: có thể sử dụng tại vị trí kết nối thiết bị như bơm, chiller hoặc các thiết bị liên quan, tùy thiết kế hệ thống.

Hệ thống bơm: đây là ứng dụng nên nhấn mạnh nhất. Khi bơm hoạt động, rung động sinh ra có xu hướng truyền vào đường ống. Khớp nối mềm tạo vùng đàn hồi giúp giảm truyền rung động này, bảo vệ cả đường ống lẫn các mối nối phía sau.

Hệ thống PCCC: có thể được sử dụng trong những cấu hình được thiết kế phù hợp, nhưng cần kiểm tra yêu cầu kỹ thuật và tiêu chuẩn áp dụng của hệ thống trước khi lắp.

Hệ thống công nghiệp: khả năng ứng dụng phụ thuộc môi chất, nhiệt độ, áp suất, vật liệu cao su và tiêu chuẩn thiết bị của từng nhà máy.

Khi Nào Nên Sử Dụng Khớp Nối Mềm Cao Su DN 100?

Bạn nên cân nhắc sử dụng khi:

• Đường ống DN100 kết nối với thiết bị có rung.

• Cần giảm truyền rung sang hệ thống đường ống.

• Hệ thống có dao động cơ học đáng kể.

• Cần một đoạn kết nối có tính đàn hồi.

• Thiết kế hệ thống cho phép sử dụng vật liệu cao su.

• Môi chất tương thích với elastomer đã chọn.

Ngược lại, không nên lựa chọn chỉ vì "DN100 thì phải dùng khớp DN100", vì giá rẻ, vì có sẵn trong kho, hoặc vì hình dáng giống với sản phẩm cũ đã dùng. Những lý do này bỏ qua các yếu tố kỹ thuật thực sự quyết định độ phù hợp.

Những Sai Lầm Thường Gặp Khi Chọn Khớp Nối Mềm DN100

• Chỉ nhìn DN100. Bỏ qua tiêu chuẩn mặt bích và kích thước kết nối thực tế.

• Không kiểm tra áp suất. Có nguy cơ chọn sản phẩm không phù hợp với điều kiện vận hành.

• Không kiểm tra nhiệt độ. Elastomer có giới hạn nhiệt độ riêng, vượt quá có thể gây lão hóa nhanh.

• Chọn sai vật liệu cao su. EPDM, NBR và các elastomer khác không có tính tương thích giống nhau với mọi môi chất.

• Bỏ qua chiều dài. Sản phẩm không phù hợp với khoảng cách lắp đặt thực tế.

• Dùng khớp nối để bù sai lệch đường ống quá lớn. Khớp nối mềm có giới hạn chuyển vị nhất định.

• Không kiểm tra giá đỡ và điểm neo. Khớp nối mềm không thể thay thế thiết kế kết cấu đỡ đường ống.

Hậu quả của các lỗi này thường là rò rỉ tại mặt bích, cao su nhanh xuống cấp, hoặc khớp nối bị quá tải và hư hỏng sớm hơn tuổi thọ thiết kế.

Cách Chọn Khớp Nối Mềm Cao Su DN 100 Phù Hợp

Để chọn đúng khớp nối mềm cao su DN 100, bạn có thể đi theo 8 bước:

1. Xác định kích thước: xác nhận DN100, kích thước đường ống thực tế và kiểu kết nối.

2. Kiểm tra tiêu chuẩn mặt bích: có thể gặp nhiều hệ tiêu chuẩn khác nhau tùy thị trường và thiết kế. Không mặc định mọi mặt bích DN100 đều lắp được với nhau.

3. Xác định môi chất: nước, nước nóng, khí, dầu hoặc dung dịch hóa chất, sau đó chọn vật liệu elastomer tương thích.

4. Xác định áp suất: so sánh áp suất hệ thống với giới hạn làm việc của sản phẩm theo tài liệu kỹ thuật của nhà sản xuất.

5. Xác định nhiệt độ: đối chiếu nhiệt độ vận hành thực tế với giới hạn vật liệu.

6. Kiểm tra chiều dài: đối chiếu với khoảng cách giữa hai mặt bích tại vị trí lắp đặt.

7. Kiểm tra chuyển vị: xác định hệ thống cần hấp thụ loại chuyển vị nào và mức độ bao nhiêu.

8. Kiểm tra tài liệu kỹ thuật: ưu tiên catalogue, datasheet, bản vẽ và chứng nhận/tiêu chuẩn liên quan.

Checklist Trước Khi Mua Khớp Nối Mềm Cao Su DN 100

• DN100 có đúng với hệ thống?

• Kiểu kết nối có phù hợp?

• Tiêu chuẩn mặt bích đã xác nhận?

• Chiều dài lắp đặt phù hợp?

• Áp suất làm việc phù hợp?

• Nhiệt độ làm việc phù hợp?

• Vật liệu cao su tương thích với môi chất?

• Khả năng chuyển vị đáp ứng yêu cầu?

• Có catalogue/datasheet đầy đủ?

• Nhà cung cấp có thông tin kỹ thuật rõ ràng?

• Có hướng dẫn lắp đặt?

• Có chính sách bảo hành/đổi trả phù hợp?

Lưu Ý Khi Lắp Đặt Khớp Nối Mềm Cao Su DN 100

Không kéo giãn hoặc nén khớp nối quá mức. Lắp đặt phải nằm trong giới hạn thiết kế của sản phẩm.

Hai mặt bích cần được căn chỉnh. Không dùng khớp nối để "ép" hai đường ống lệch quá nhiều vào đúng vị trí.

Siết bu lông đúng cách. Siết đều, tránh tạo tải không đồng đều lên mặt bích, có thể gây rò rỉ cục bộ.

Kiểm tra không gian lắp đặt. Đảm bảo khớp nối có đủ khoảng trống để thực hiện chức năng đàn hồi.

Kiểm tra hệ thống giá đỡ. Khớp nối mềm không nên được xem là bộ phận chịu toàn bộ tải trọng của đường ống.

Kiểm tra sau vận hành: theo dõi rò rỉ, biến dạng, nứt, phồng và các bất thường tại mặt bích để phát hiện sớm vấn đề.

Câu Hỏi Thường Gặp Về Khớp Nối Mềm Cao Su DN100

Khớp nối mềm cao su DN100 là gì?

Là phụ kiện đường ống có phần đàn hồi bằng cao su/elastomer, dùng để kết nối đường ống kích thước danh nghĩa DN100 và hỗ trợ giảm rung, giảm truyền chấn động, hấp thụ một phần chuyển vị trong giới hạn thiết kế.

DN100 có phải đường kính thực tế là 100 mm không?

Không nhất thiết. DN là kích thước danh nghĩa. Kích thước thực tế cần được xác định theo tiêu chuẩn đường ống và sản phẩm cụ thể.

Khớp nối mềm cao su DN100 dùng cho nước nóng được không?

Phụ thuộc vào vật liệu cao su, nhiệt độ làm việc và thông số kỹ thuật của sản phẩm. Không nên chỉ dựa vào kích thước DN100 để xác định khả năng sử dụng.

Khớp nối mềm cao su DN100 có những tiêu chuẩn mặt bích nào?

Tùy sản phẩm và thị trường có thể sử dụng các tiêu chuẩn mặt bích khác nhau. Cần đối chiếu bản vẽ hoặc datasheet của sản phẩm với hệ thống trước khi mua.

Làm sao chọn đúng khớp nối mềm cao su DN100?

Cần xác định ít nhất DN, tiêu chuẩn mặt bích, chiều dài, áp suất, nhiệt độ, môi chất, vật liệu elastomer và yêu cầu chuyển vị.

Kết luận

DN100 chỉ là một trong những thông số đầu tiên cần xác định. Để chọn đúng khớp nối mềm cao su DN 100, cần đồng thời xem xét kiểu kết nối, tiêu chuẩn mặt bích, áp suất, nhiệt độ, môi chất, vật liệu cao su, chiều dài và khả năng chuyển vị.

Bỏ qua bất kỳ yếu tố nào trong số này đều có thể dẫn đến rò rỉ, hư hỏng sớm hoặc khớp nối không phát huy đúng chức năng giảm rung như kỳ vọng.

Bạn đang cần chọn khớp nối mềm cao su DN 100 cho hệ thống cụ thể? Hãy cung cấp thông tin DN đường ống, môi chất, áp suất, nhiệt độ, tiêu chuẩn mặt bích và chiều dài lắp đặt để được tư vấn sản phẩm phù hợp.
