Đầu nối ống hơi inox là gì?

Đầu nối ống hơi inox là gì? Trong hệ thống khí nén hoặc đường ống hơi, đầu nối là vị trí liên kết giữa ống với van, thiết bị hoặc một đoạn ống khác. Nếu chọn sai kích thước ren, vật liệu hoặc cấp chịu áp, hệ thống có thể gặp rò rỉ, tụt áp, tuột ống, hư ren, giảm độ bền hoặc không đáp ứng nhiệt độ làm việc.

Đầu nối ống hơi lnox có nhiều kiểu dáng và phương thức kết nối khác nhau. Vì vậy, chỉ xác định "đầu nối inox" là chưa đủ. Bạn cần biết loại ống, môi chất, kích thước, ren, áp suất và nhiệt độ trước khi chọn. Bỏ qua bước này, cái giá thường là dừng hệ thống để tháo lắp lại, thậm chí rủi ro an toàn khi làm việc với áp suất cao.

Bài viết này đi qua khái niệm, cấu tạo, các loại phổ biến, cách phân biệt inox 304 và 316, BSP và NPT, cùng checklist chọn mua.

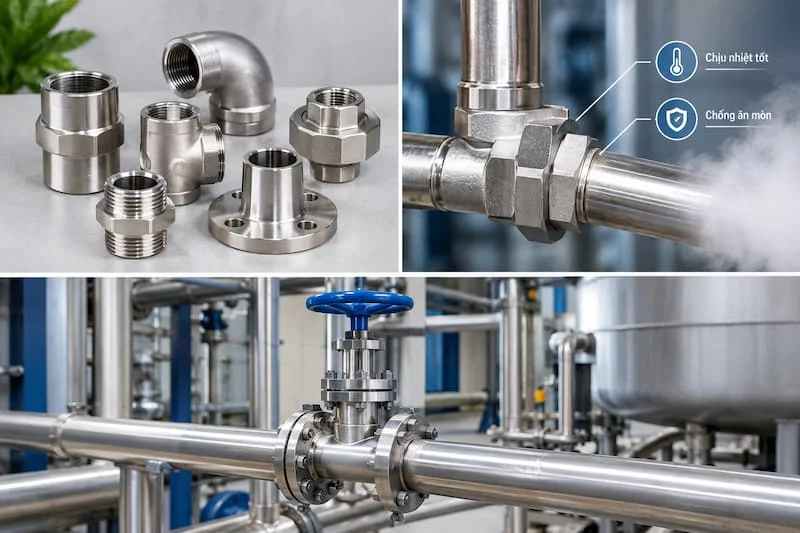

Đầu nối ống hơi inox là gì?

Đầu nối ống hơi inox là phụ kiện bằng thép không gỉ dùng để kết nối ống dẫn với ống hoặc thiết bị trong hệ thống khí nén, hơi và các môi chất phù hợp. Đầu nối có nhiều dạng như ren trong, ren ngoài, nối nhanh, nối ống mềm hoặc mặt bích. Việc lựa chọn phụ thuộc vào kích thước ống, tiêu chuẩn kết nối, áp suất, nhiệt độ và môi chất.

Có thể hiểu đơn giản: đầu nối là phụ kiện liên kết ống với ống hoặc ống với thiết bị, còn "inox" là vật liệu chế tạo phần thân. Tùy thiết kế, đầu nối có thể có ren, đầu cắm nhanh, đầu nối ống mềm, mặt bích hoặc dạng chuyên dụng.

Nguyên lý hoạt động: ống → đầu nối → thiết bị hoặc đường ống → tạo liên kết kín → môi chất đi qua hệ thống. Vai trò của đầu nối là đảm bảo kết nối, duy trì độ kín, chịu áp lực và hạn chế rò rỉ, đồng thời cho phép tháo lắp hoặc bảo trì tùy loại.

Cấu tạo của đầu nối ống hơi lnox

Thân đầu nối thường làm từ inox 304 hoặc 316 tùy ứng dụng. Đây là phần chịu lực chính, hình dạng thay đổi theo từng loại fitting.

Phần kết nối có thể gồm ren trong, ren ngoài, đầu nối nhanh, đầu cắm ống, đầu hàn hoặc mặt bích.

Bộ phận làm kín tùy loại có thể là gioăng, O-ring, băng tan PTFE hoặc seal chuyên dụng.

Điểm cần nhấn mạnh: vật liệu làm kín phải phù hợp với môi chất, nhiệt độ và áp suất, đặc biệt khi dùng cho hơi nóng. Thân inox chịu được không có nghĩa gioăng cũng chịu được. Trong thực tế, gioăng thường là bộ phận hỏng trước.

Các loại đầu nối ống hơi lnox phổ biến

• Đầu nối inox ren trong: kết nối với đầu ren ngoài tương ứng, dùng cho van, đồng hồ, thiết bị và đường ống có đầu ren.

• Đầu nối inox ren ngoài: kết nối vào đầu ren trong. Có thể gặp dạng nối thẳng, cút, tê, co hoặc adapter.

• Đầu nối nhanh inox: tháo lắp nhanh, thuận tiện bảo trì, phù hợp hệ thống cần kết nối thường xuyên.

• Đầu nối ống mềm inox: dùng khi cần liên kết với ống mềm, dây khí hoặc ống dẫn thiết bị.

• Đầu nối mặt bích inox: phù hợp hệ thống đường ống công nghiệp cần kết nối bằng mặt bích.

Cách chọn loại nào phụ thuộc vào tần suất tháo lắp và mức áp suất. Vị trí cần tháo thường xuyên nên ưu tiên nối nhanh hoặc ren, còn vị trí cố định, áp suất cao thường phù hợp hàn hoặc mặt bích hơn.

Inox 304 và inox 316: nên chọn loại nào?

Vì sao không nên chọn inox chỉ dựa trên giá? Vì đầu nối làm việc trong môi trường cụ thể. Cần xét môi chất, nhiệt độ, áp suất, độ ẩm, khả năng ăn mòn và yêu cầu vệ sinh. Chọn 304 để tiết kiệm nhưng môi trường ăn mòn có thể khiến bạn phải thay sớm. Ngược lại, chọn 316 cho hệ thống khí nén khô thông thường có thể là chi phí không cần thiết.

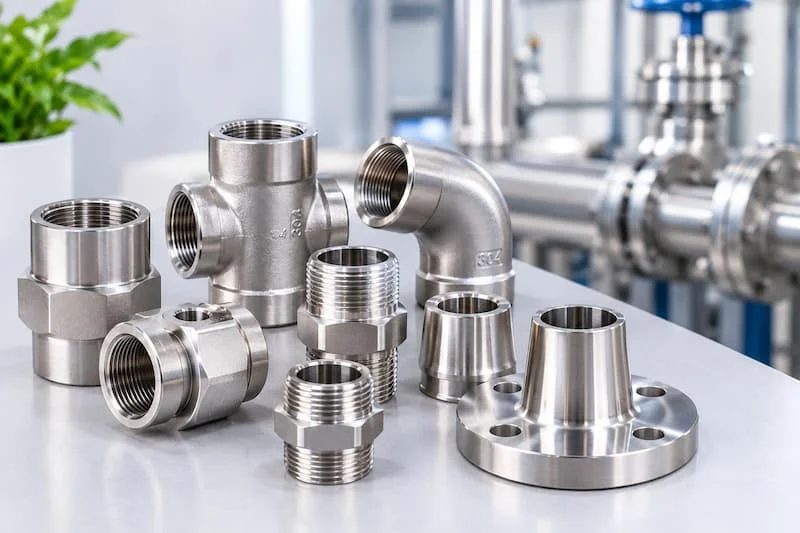

Kích thước đầu nối ống hơi lnox và các thông số quan trọng

1. Kích thước đường ống: có thể thể hiện bằng DN, inch, đường kính ngoài, đường kính trong hoặc kích thước ống mềm.

2. Kích thước ren: đặc biệt quan trọng với fitting ren. Cần xác định đường kính danh nghĩa, bước ren nếu cần, ren trong hay ren ngoài và tiêu chuẩn ren.

3. Áp suất làm việc: không chỉ nhìn kích thước đầu nối. Cần đối chiếu working pressure, áp suất tối đa và điều kiện nhiệt độ tương ứng.

4. Nhiệt độ: đặc biệt quan trọng nếu "ống hơi" thực sự là hơi nóng (steam).

5. Kiểu kết nối: ren, nối nhanh, hàn, clamp hoặc mặt bích.

Áp suất cho phép thường giảm khi nhiệt độ tăng, nên cần đọc thông số theo cặp áp suất và nhiệt độ của nhà sản xuất, không lấy một con số đơn lẻ.

BSP và NPT có giống nhau không?

Không. BSP và NPT là hai hệ tiêu chuẩn ren khác nhau. Không nên mặc định một đầu ren BSP có thể ghép trực tiếp với mọi đầu ren NPT. Cần xác định đúng tiêu chuẩn ren của cả hai phía. Khi thay thế fitting cũ, nên kiểm tra mẫu thực tế hoặc thông số kỹ thuật.

Ren trong và ren ngoài: nguyên tắc ghép là ren ngoài vào ren trong. Đồng thời, đừng chỉ nhìn các con số như 1/4, 1/2, 3/4. Những con số này là cách gọi kích thước, còn chuẩn ren thực tế mới quyết định hai đầu có khít hay không.

Ghép sai chuẩn ren có thể vẫn vặn được vài vòng, nhưng mối nối không kín, dễ rò rỉ hoặc làm hỏng ren. Đây là lỗi rất hay gặp khi đặt hàng chỉ theo kích thước.

Đầu nối ống hơi lnox khác gì đầu nối đồng và nhựa?

Vì sao không kết luận inox luôn tốt hơn? Vì mỗi vật liệu có vùng làm việc phù hợp riêng. Lựa chọn phải dựa trên điều kiện làm việc và yêu cầu kỹ thuật, không phải theo tên vật liệu.

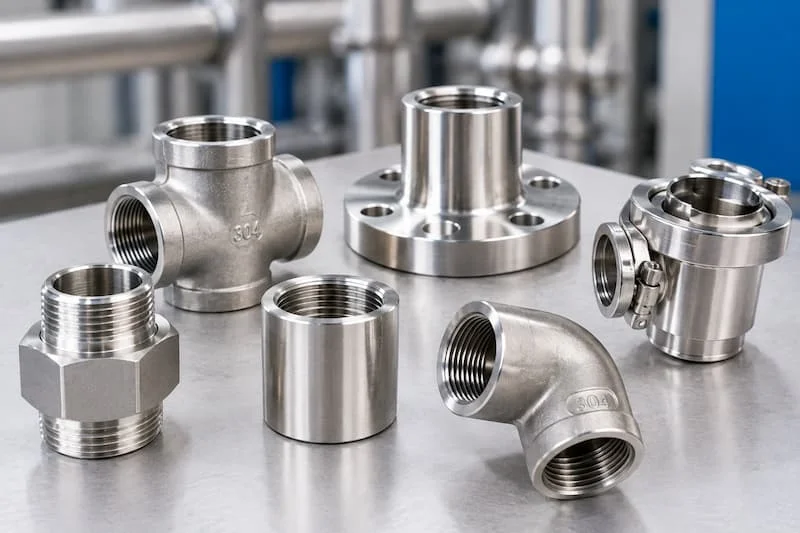

Đầu nối ống hơi lnox được ứng dụng ở đâu?

Hệ thống khí nén: máy nén khí, đường ống khí, van khí nén, bộ lọc khí và thiết bị chấp hành.

Hệ thống hơi công nghiệp: dùng ở những vị trí phù hợp với nhiệt độ, áp suất, môi chất, vật liệu đầu nối và gioăng làm kín.

Hệ thống xử lý nước: đường ống nước, thiết bị lọc, bơm, van và hệ thống xử lý công nghiệp.

Thực phẩm và đồ uống: dùng loại fitting đáp ứng yêu cầu vệ sinh và tiêu chuẩn phù hợp với ứng dụng.

Ở mỗi nhóm, tiêu chí ưu tiên khác nhau. Khí nén nhấn mạnh kích thước, ren và áp suất; hơi nóng đòi hỏi kiểm soát chặt nhiệt độ và gioăng; thực phẩm đặt yêu cầu vệ sinh lên hàng đầu.

Khi nào nên sử dụng đầu nối ống hơi lnox?

Nên cân nhắc khi:

• Cần khả năng chống ăn mòn tốt.

• Môi trường làm việc yêu cầu vật liệu inox.

• Hệ thống khí nén công nghiệp.

• Có yêu cầu độ bền cơ học.

• Cần đầu nối dễ vệ sinh.

• Môi chất và điều kiện vận hành phù hợp với inox.

Nên cân nhắc vật liệu khác khi:

• Hệ thống áp suất thấp và không yêu cầu inox.

• Môi trường không phù hợp với vật liệu cụ thể.

• Yêu cầu chi phí thấp.

• Hệ thống dùng ống nhựa chuyên dụng.

Những sai lầm thường gặp khi chọn đầu nối ống hơi lnox

Sai lầm 1: Nhầm khí nén với hơi nóng. Đây là lỗi quan trọng. Khí nén và steam có điều kiện nhiệt độ, áp suất và yêu cầu vật liệu khác nhau.

Sai lầm 2: Chọn theo "phi" mà bỏ qua ren. Cần kiểm tra đồng thời kích thước, ren trong hay ngoài và tiêu chuẩn ren.

Sai lầm 3: Không kiểm tra áp suất. Đầu nối đúng kích thước chưa chắc đáp ứng áp suất hệ thống.

Sai lầm 4: Chọn inox 304 hoặc 316 theo thói quen. Cần xác định môi trường thực tế trước khi chọn.

Sai lầm 5: Dùng sai vật liệu gioăng. Gioăng phải tương thích với môi chất và nhiệt độ.

Điểm chung: chọn theo kích thước hoặc thói quen thay vì theo điều kiện làm việc thực tế.

Cách chọn đầu nối ống hơi lnox đúng loại

Có thể đi theo 7 bước:

1. Xác định môi chất: khí nén, hơi nóng, nước, dầu hay hóa chất.

2. Xác định kích thước ống: DN, inch, đường kính ngoài hoặc kích thước ống thực tế.

3. Xác định kiểu kết nối: ren, nối nhanh, hàn, clamp hoặc mặt bích.

4. Xác định chuẩn ren: BSP, NPT hoặc tiêu chuẩn khác theo hệ thống.

5. Chọn vật liệu: inox 304, inox 316 hoặc vật liệu khác nếu phù hợp.

6. Kiểm tra áp suất và nhiệt độ: đặc biệt quan trọng với hơi nóng.

7. Kiểm tra kích thước lắp đặt: đảm bảo đầu nối vừa không gian và thiết bị thực tế.

Thứ tự này đi từ môi chất đến quy cách, rồi đến lắp đặt, giúp loại dần các lựa chọn không phù hợp thay vì phát hiện sai khi đã lắp.

Checklist trước khi mua đầu nối ống hơi lnox

☐ Xác định đúng môi chất
☐ Phân biệt khí nén và hơi nóng
☐ Xác định kích thước ống
☐ Xác định DN/inch/đường kính
☐ Xác định ren trong hoặc ren ngoài
☐ Kiểm tra BSP/NPT hoặc tiêu chuẩn tương ứng
☐ Chọn inox 304/316 phù hợp
☐ Kiểm tra áp suất làm việc
☐ Kiểm tra nhiệt độ làm việc
☐ Kiểm tra vật liệu gioăng
☐ Kiểm tra kiểu kết nối
☐ Đối chiếu thông số kỹ thuật trước khi lắp

Câu hỏi thường gặp về đầu nối ống hơi inox

Đầu nối ống hơi inox dùng cho khí nén được không?

Có thể, nếu đầu nối được thiết kế và có thông số phù hợp với hệ thống khí nén về kích thước, áp suất, nhiệt độ và kiểu kết nối.

Đầu nối inox 304 hay 316 tốt hơn?

Không nên chọn chỉ dựa trên cấp inox. Cần xem xét môi trường, môi chất, khả năng ăn mòn và yêu cầu kỹ thuật của hệ thống.

Đầu nối ống hơi inox có dùng cho hơi nóng không?

Có thể có loại phù hợp, nhưng phải kiểm tra rõ áp suất, nhiệt độ, vật liệu thân, vật liệu gioăng và thông số của nhà sản xuất trước khi dùng.

BSP và NPT có thể lắp chung với nhau không?

Không nên mặc định là có thể. Đây là hai tiêu chuẩn ren khác nhau, cần xác định chính xác chuẩn ren của hai đầu kết nối.

Làm sao chọn đúng kích thước đầu nối?

Cần xác định kích thước ống, kiểu kết nối, kích thước và tiêu chuẩn ren, cùng với áp suất, nhiệt độ và môi chất.

Kết luận

Tóm lại, có sáu ý cần nhớ:

• Đầu nối ống hơi lnox là phụ kiện quan trọng trong nhiều hệ thống đường ống.

• Có nhiều loại: ren, nối nhanh, hàn, clamp, mặt bích.

• Inox 304 và 316 có phạm vi ứng dụng khác nhau.

• Không nên chọn chỉ dựa vào kích thước.

• Với hệ thống hơi nóng, cần đặc biệt kiểm tra nhiệt độ, áp suất và vật liệu làm kín.

• Với fitting ren, cần xác định đúng ren trong hoặc ren ngoài và tiêu chuẩn BSP/NPT.

Chọn đúng giúp mối nối kín, vận hành ổn định và hạn chế rủi ro rò rỉ. Chọn sai đồng nghĩa với tụt áp, hỏng ren, tháo lắp lại và có thể mất an toàn với hệ thống áp suất cao.

Bạn đang cần chọn đầu nối ống hơi lnox? Hãy xác định trước kích thước ống, loại môi chất, áp suất, nhiệt độ và kiểu kết nối. Cung cấp các thông tin này giúp việc đối chiếu model và thông số kỹ thuật chính xác hơn, hạn chế mua sai phụ kiện.
