U strainer là gì?

U strainer là gì? Trong đường ống nước, dầu, hơi hoặc các môi chất công nghiệp, cặn rỉ sét, hạt kim loại và tạp chất luôn có thể đi theo dòng chảy. Nếu không được giữ lại, chúng sẽ ảnh hưởng đến bơm, van, đồng hồ, bộ trao đổi nhiệt và thiết bị điều khiển, những thiết bị có chi phí sửa chữa và thay thế cao hơn nhiều so với một bộ lọc.

U strainer (lọc U) là thiết bị lọc cơ học đặt trên đường ống để giữ các hạt rắn trước khi dòng môi chất đi tới thiết bị cần bảo vệ. Điểm đáng chú ý của U-type strainer là phần tử lọc dạng giỏ (basket), tạo diện tích lọc tương đối lớn và thuận tiện tháo vệ sinh ở nhiều thiết kế.

Bài viết này giúp bạn hiểu lọc U là gì, nguyên lý hoạt động, cấu tạo, thông số cần kiểm tra, ứng dụng, cách chọn và những lưu ý khi lắp đặt.

U strainer là gì?

U strainer là thiết bị lọc cơ học được lắp trên đường ống để loại bỏ các hạt rắn và tạp chất khỏi dòng môi chất. Thiết bị thường có thân dạng U hoặc cấu trúc tương tự, bên trong chứa phần tử lọc dạng giỏ (basket/screen). Khi môi chất đi qua, tạp chất bị giữ lại trên phần tử lọc, còn dòng môi chất tiếp tục đi theo đường ống.

Có thể hiểu tên gọi như sau:

• U: đặc trưng hình học của thân hoặc đường dẫn trong thiết kế U-type.

• Strainer: thiết bị lọc cặn cơ học.

• Basket/screen: phần tử giữ cặn.

Lọc U không phải bộ lọc tinh kiểu cartridge hay membrane. Nhiệm vụ chính của nó là loại bỏ hạt rắn và bảo vệ thiết bị phía sau, không phải lọc ở cấp rất mịn.

Nhiều nhà sản xuất dùng U-type strainer cho nước, dầu, hơi và các dòng công nghiệp khác, nhưng giới hạn nhiệt độ và áp suất phụ thuộc từng model.

Cấu tạo và nguyên lý hoạt động của lọc U

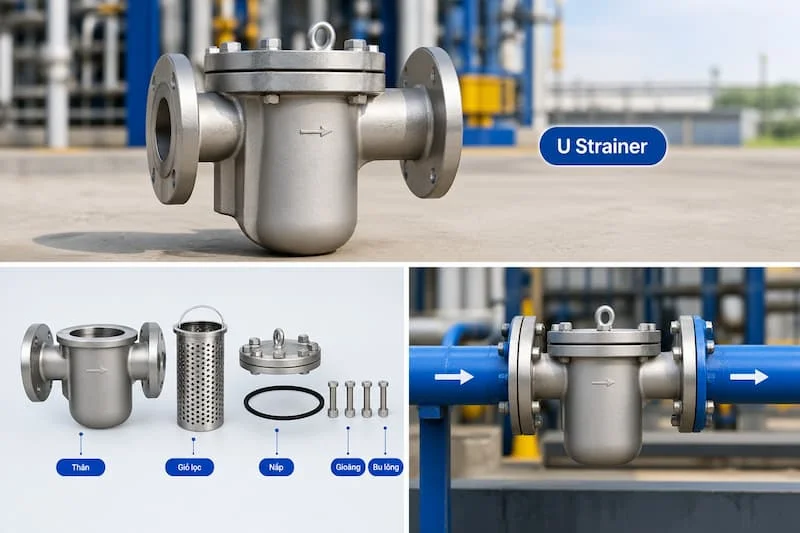

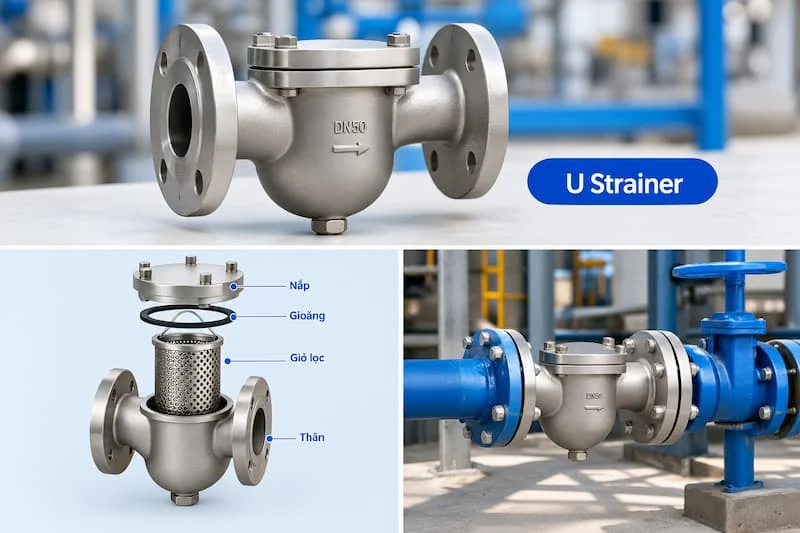

Cấu tạo cơ bản gồm:

• Thân strainer và nắp (bonnet).

• Phần tử lọc dạng basket, làm từ lưới lọc hoặc tấm đục lỗ.

• Gioăng làm kín.

• Bulông, đai ốc hoặc cơ cấu mở nắp.

• Cửa xả (drain) nếu thiết kế có trang bị.

Một số thiết kế công nghiệp dùng thân chịu áp lực, nắp tháo được và screen bằng inox. Vật liệu thân có thể là gang, thép đúc hoặc inox tùy model.

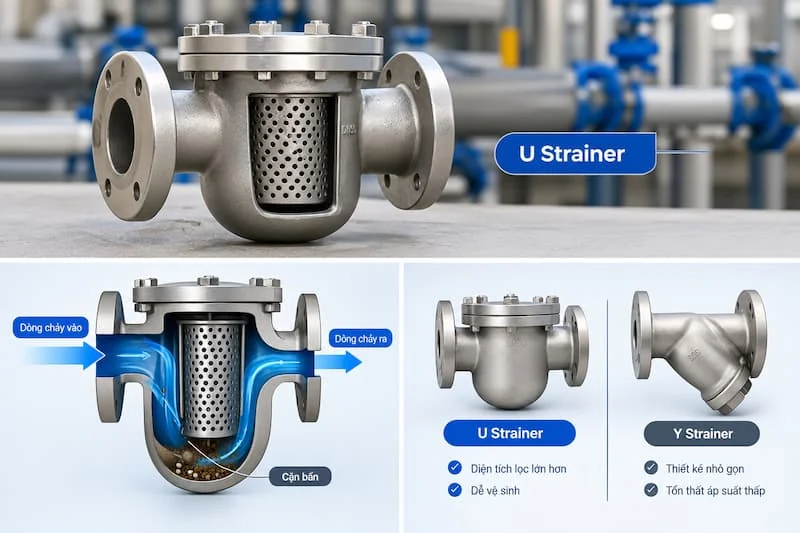

Nguyên lý lọc:

1. Môi chất đi vào lọc U.

2. Dòng chảy tiếp xúc với phần tử lọc.

3. Cặn lớn hơn khe hoặc lỗ lọc bị giữ lại.

4. Môi chất sạch hơn đi qua cửa ra.

5. Khi cặn tăng, chênh áp trước và sau strainer tăng.

6. Phần tử lọc được tháo ra vệ sinh hoặc thay thế khi cần.

Vì sao cần lọc U? Vì thiết bị giúp bảo vệ bơm, van và thiết bị nhạy cảm với cặn, giảm nguy cơ tắc nghẽn và hỗ trợ giảm thời gian bảo trì.

Các loại lọc U phổ biến

Có thể phân loại theo ba tiêu chí.

Theo vật liệu

• Lọc U inox: chống ăn mòn tốt, dùng được trong môi trường yêu cầu vật liệu inox. Có các cấp như 304, 316 tùy sản phẩm.

• Lọc U gang: chi phí thường dễ tiếp cận, phù hợp nhiều hệ thống nước và công nghiệp thông thường.

• Lọc U thép đúc: phù hợp hệ thống cần chịu áp lực cao hơn tùy thiết kế, có thể gặp carbon steel hoặc alloy steel.

Theo kiểu kết nối: mặt bích, hàn và các kiểu kết nối khác tùy thiết kế.

Theo phần tử lọc: lưới đan, lưới hàn, tấm đục lỗ và phần tử lọc thay thế được. Các sản phẩm U-type trên thị trường có nhiều cấp mesh khác nhau, chẳng hạn 20, 40, 60, 80 hoặc 120 mesh, tùy thiết kế.

Vật liệu quyết định khả năng chịu môi chất và áp lực, còn phần tử lọc quyết định cấp lọc và tốc độ tích cặn. Hai yếu tố này cần chọn cùng nhau.

Thông số kỹ thuật lọc U cần quan tâm

Đây là phần quyết định bạn chọn đúng hay sai thiết bị.

Kích thước đường ống: kiểm tra DN, inch, face-to-face, kích thước mặt bích và kích thước tổng thể. Một số U-type strainer có dải DN25 đến DN150, trong khi dòng công nghiệp lớn có thể mở rộng tới DN1000 hoặc hơn. Không nên lấy kích thước của model này áp dụng cho model khác.

Mesh hoặc kích thước lỗ lọc: mesh càng cao thường cho cấu trúc lọc mịn hơn, nhưng không nên chỉ dựa vào mesh. Cần xem kích thước lỗ (aperture) hoặc đường kính lỗ thực tế.

Áp suất làm việc: kiểm tra working pressure, pressure rating và test pressure. Một số model theo Class 150 đến 600 hoặc PN tương ứng, nhưng đây là thông số riêng của từng sản phẩm.

Nhiệt độ: phụ thuộc vật liệu, gioăng, môi chất, thiết kế thân và phần tử lọc.

Lưu lượng và chênh áp: giúp tránh chọn strainer quá nhỏ hoặc lưới quá mịn.

Lọc U khác lọc Y như thế nào?

Theo mô tả của nhà sản xuất Yoshitake, U-type có screen dạng basket với diện tích lọc lớn hơn Y-type, trong khi Y-type có ưu điểm nhỏ gọn và tổn thất dòng chảy thấp.

Vì sao lọc U có thể có diện tích lọc lớn? Basket có bề mặt lớn nên dòng môi chất tiếp xúc với nhiều phần tử lọc hơn, cặn được phân bố trên diện tích rộng và tốc độ tích cặn tại một điểm chậm hơn.

Tuy vậy, không nên khẳng định lọc U luôn có tổn thất áp suất thấp hơn mọi Y strainer. Kết quả phụ thuộc thiết kế, lưu lượng, mesh và phần tử lọc.

Lọc U có làm giảm áp suất đường ống không?

Có. Bất kỳ strainer nào cũng tạo ra một mức trở lực nhất định. Khi lưới sạch, chênh áp thường thấp. Khi cặn tích tụ, diện tích thông dòng giảm, chênh áp trước và sau strainer tăng. Nếu tiếp tục vận hành mà không vệ sinh, lưu lượng có thể giảm.

Những yếu tố làm tăng chênh áp:

• Mesh quá mịn.

• Lưu lượng quá cao.

• Môi chất có độ nhớt cao.

• Basket bị bẩn.

• Diện tích lọc không đủ.

• Strainer chọn quá nhỏ.

Trong các hệ thống phù hợp, có thể lắp đồng hồ áp suất trước và sau strainer để theo dõi chênh áp. Yoshitake cũng đề cập việc theo dõi chênh áp để xác định thời điểm vệ sinh screen.

Lọc U được ứng dụng ở đâu?

Hệ thống nước: nước cấp, nước tuần hoàn, nước làm mát và hệ thống công nghiệp.

Dầu và chất lỏng công nghiệp: lọc cặn, bảo vệ bơm, van và thiết bị đo.

Hệ thống hơi: một số U-type strainer được thiết kế cho môi trường hơi, với giới hạn nhiệt độ và áp suất riêng của từng model.

Hệ thống xử lý công nghiệp: lọc U có thể đặt trước bơm, van điều khiển, đồng hồ, bộ trao đổi nhiệt và thiết bị công nghệ. Các nhà sản xuất strainer công nghiệp cũng mô tả thiết bị này như lớp bảo vệ cho các thiết bị nhạy cảm với cặn rắn.

Nếu không có strainer, cặn lọt xuống có thể làm kẹt van, mòn bơm hoặc sai lệch đồng hồ, kéo theo dừng máy ngoài kế hoạch.

Khi nào nên dùng lọc U?

Nên cân nhắc lọc U khi:

• Cần diện tích lọc lớn.

• Muốn dùng basket có thể tháo vệ sinh.

• Hệ thống có lượng cặn tương đối đáng kể.

• Có đủ không gian để tháo basket.

• Cần bảo vệ thiết bị phía sau.

• Hệ thống vận hành liên tục nhưng vẫn có thời gian bảo trì định kỳ.

Không nên chọn chỉ vì "lọc U lọc tốt hơn". Cần xem lưu lượng, loại cặn, kích thước hạt, áp suất, nhiệt độ, môi chất và không gian lắp đặt. Với hệ thống nhỏ hoặc không gian hạn chế, Y strainer có thể hợp lý hơn.

Cách chọn lọc U phù hợp

Có thể đi theo 7 bước:

1. Xác định môi chất: nước, dầu, hơi, khí hoặc môi chất công nghiệp khác.

2. Xác định kích thước đường ống: DN, inch và kiểu kết nối.

3. Xác định kích thước cặn cần giữ: đây là cơ sở chọn mesh, tấm đục lỗ hoặc aperture.

4. Xác định lưu lượng: không chọn lọc U chỉ theo DN.

5. Kiểm tra áp suất và nhiệt độ: đối chiếu thông số model với điều kiện vận hành thực tế.

6. Chọn vật liệu: gang, carbon steel, inox 304, inox 316/316L hoặc vật liệu khác.

7. Kiểm tra khả năng bảo trì: không gian tháo nắp, cách tháo basket, có drain không, có spare screen không và tần suất vệ sinh.

Thứ tự này đi từ điều kiện vận hành đến quy cách sản phẩm và bảo trì, giúp loại dần các lựa chọn không phù hợp.

Những sai lầm thường gặp khi sử dụng lọc U

Sai lầm 1: Chọn mesh quá mịn. Có thể làm tăng trở lực và nhanh nghẹt.

Sai lầm 2: Chọn theo DN mà bỏ qua lưu lượng. Hai strainer cùng DN chưa chắc xử lý cùng lưu lượng.

Sai lầm 3: Không tính không gian tháo basket. Khi bảo trì có thể không đủ khoảng trống để lấy phần tử lọc ra.

Sai lầm 4: Không theo dõi chênh áp. Cặn tích tụ lâu ngày làm giảm lưu lượng.

Sai lầm 5: Không vệ sinh định kỳ. Screen bẩn làm tăng tổn thất áp suất.

Sai lầm 6: Chọn vật liệu không phù hợp môi chất. Có thể gây ăn mòn hoặc giảm tuổi thọ thiết bị.

Điểm chung của các lỗi này là chọn theo kích thước kết nối thay vì theo điều kiện vận hành và bảo trì thực tế.

Checklist trước khi mua và lắp lọc U

☐ Đúng DN/kích thước đường ống
☐ Đúng kiểu kết nối
☐ Đúng vật liệu thân
☐ Đúng vật liệu screen
☐ Đúng mesh/aperture
☐ Đáp ứng lưu lượng
☐ Đáp ứng áp suất
☐ Đáp ứng nhiệt độ
☐ Phù hợp môi chất
☐ Đủ không gian tháo basket
☐ Có phụ tùng screen thay thế
☐ Có phương án theo dõi chênh áp

Câu hỏi thường gặp về U strainer

Lọc U là gì?

Là thiết bị lọc cơ học trên đường ống, thường dùng phần tử lọc dạng basket để giữ cặn và tạp chất rắn trong dòng môi chất, qua đó bảo vệ các thiết bị phía sau.

Lọc U dùng để lọc gì?

Có thể giữ cặn trong nhiều dòng môi chất như nước, dầu, hơi và một số môi chất công nghiệp khác, tùy thông số từng model.

Lọc U khác lọc Y như thế nào?

Lọc U thường dùng basket có diện tích lọc lớn hơn, còn lọc Y có thiết kế nhỏ gọn hơn. Lựa chọn phụ thuộc lưu lượng, không gian lắp đặt, mức độ cặn và yêu cầu bảo trì.

Lọc U có cần vệ sinh không?

Có. Khi screen hoặc basket tích tụ nhiều cặn, trở lực và chênh áp có thể tăng. Cần tháo và vệ sinh theo điều kiện vận hành của hệ thống.

Chọn lọc U theo mesh hay DN?

Cần xét cả hai cùng với lưu lượng, môi chất, áp suất, nhiệt độ và kích thước hạt cần giữ. DN chỉ phản ánh kích thước kết nối, không tự quyết định khả năng lọc.

Kết luận

Tóm lại, có bốn ý cần nhớ:

• lọc U là thiết bị lọc cơ học dùng để giữ cặn và bảo vệ thiết bị phía sau.

• Điểm đáng chú ý là thiết kế basket/screen có diện tích lọc tương đối lớn và thuận tiện tháo vệ sinh ở nhiều model.

• Khi chọn cần xem đồng thời DN, lưu lượng, mesh/aperture, áp suất, nhiệt độ, vật liệu và kiểu kết nối.

• Không nên mặc định lọc U luôn tốt hơn Y strainer. Hãy chọn theo điều kiện vận hành thực tế.

Chọn đúng giúp bảo vệ bơm, van và đồng hồ, giảm rủi ro dừng máy và kéo dài tuổi thọ hệ thống. Chọn sai đồng nghĩa với việc nghẹt nhanh, giảm lưu lượng hoặc phải tháo lắp lại.

Bạn đang cần chọn lọc U cho hệ thống cụ thể? Hãy cung cấp DN đường ống, loại môi chất, lưu lượng, áp suất, nhiệt độ, kích thước cặn cần giữ, kiểu kết nối và vật liệu mong muốn để được tư vấn đúng loại, đúng cấp lọc.
